Magog's Home Theater Nirvana

[Risto]

Nie orientujesz się może czy firma wysyła na prośbę potencjalnego klienta próbki? Nawet odpłatnie. Plan był od dawna aby zabudowac ściany materiałem ale szkoda zamawiać coś za kilka tysięcy nie widząc tego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Oczywiście, że wysyłają próbki i chyba nawet gratis. Zamówić można bezpośrednio na ich stronie.

[Risto]

Dzięki , spróbuję. Miałem wątpliwość ponieważ od dwóch innych userów dowiedziałem się że nie są zainteresowani sprzedażą bezpośrednio, co w wyniku daje słabe możliwości kupienia go w ogóle. A wydaje się że firma u której się zaopatrywałes już nie ma w ofercie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Gdybyś potrzebował czarny i bordo (Tummel) mogę ci wysłać próbki z odpadów. Podaj adres na priv.

[Risto]

Poszło PW, dzięki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

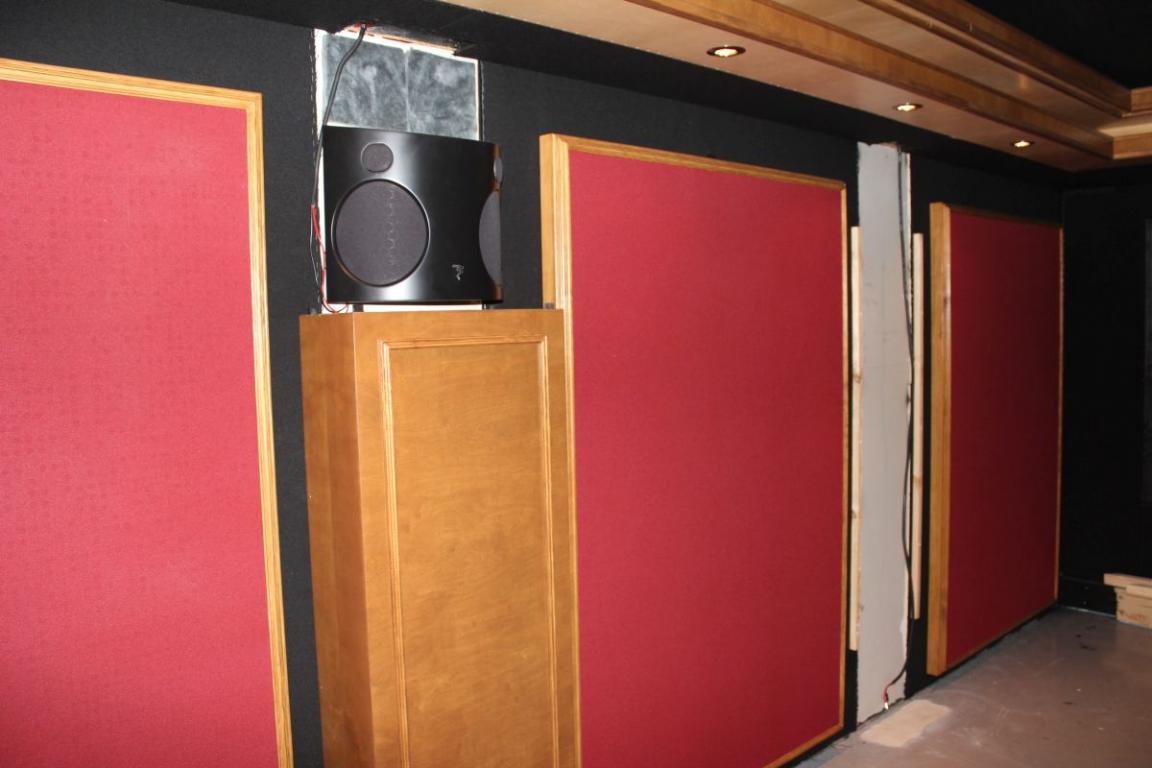

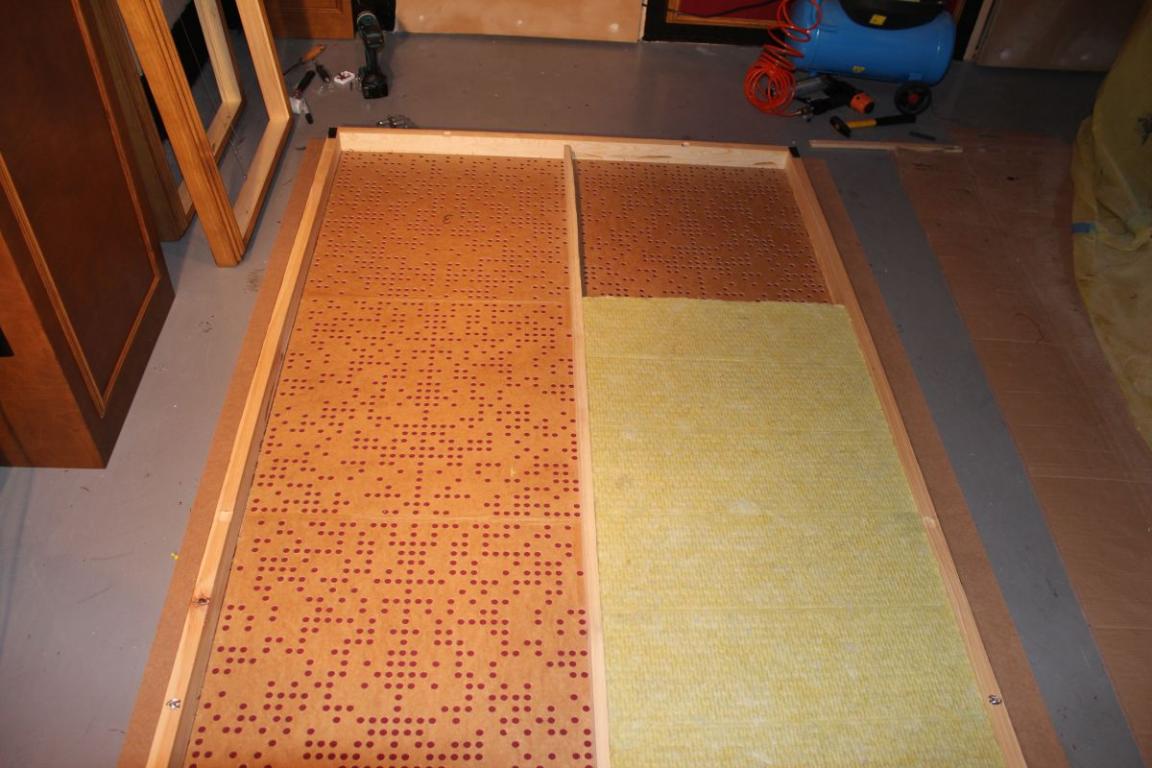

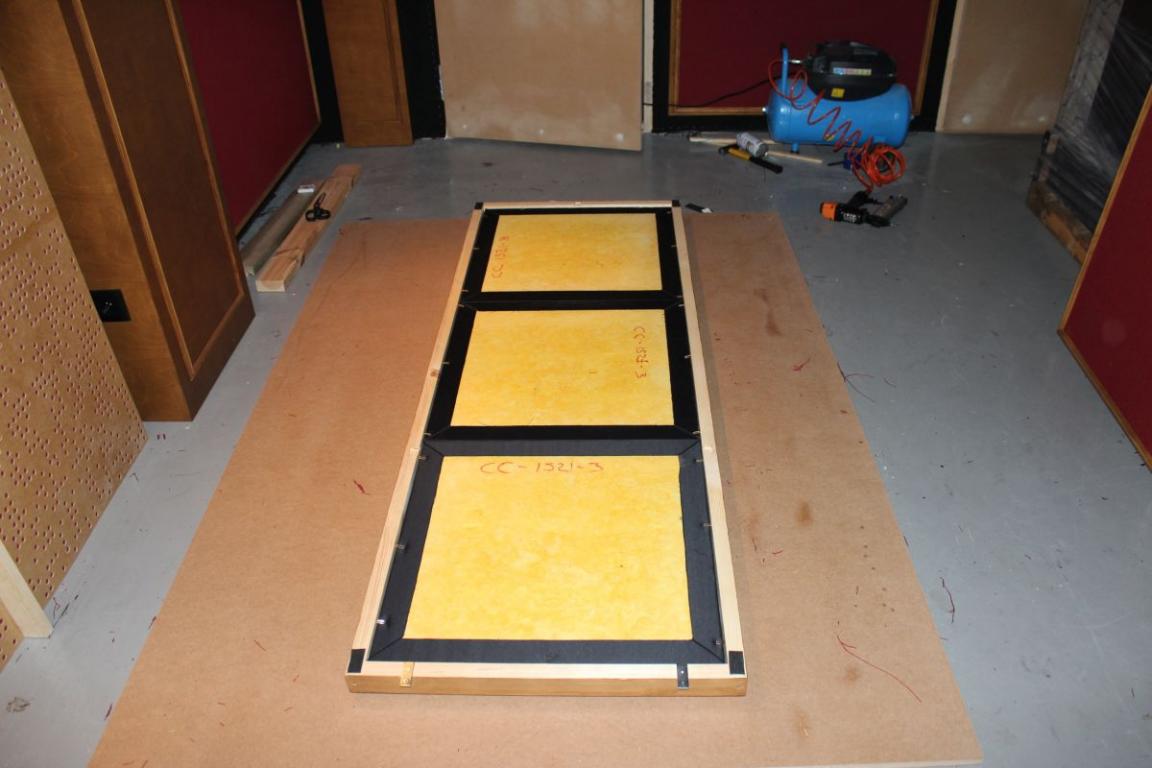

Temat ustrojów mam zakończony, pozostałe sztuki dyfuzorberów zrobiłem w ten weekend. Sposób montażu był taki sam jak poprzednio. Płyty BAD usztywniłem w ramie za pomocą wstrzeliwanych gwoździ, po czym, po wypełnieniu wełną, całość zabezpieczyłem 4cm zszywkami. W ustrojach na drzwi, z uwagi na wymagania zwiększonej absorpcji basów, do wypełnienia binarki zastosowałem Broadsorbery. Sposób montażu był podobny.

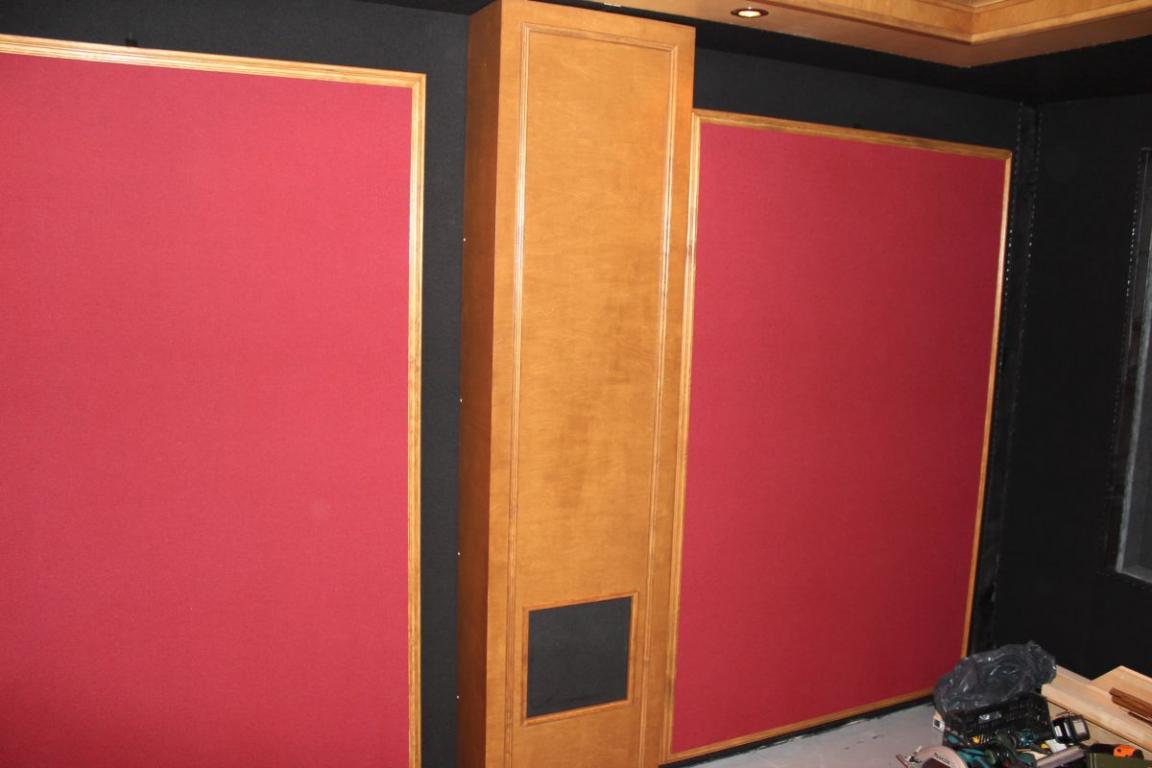

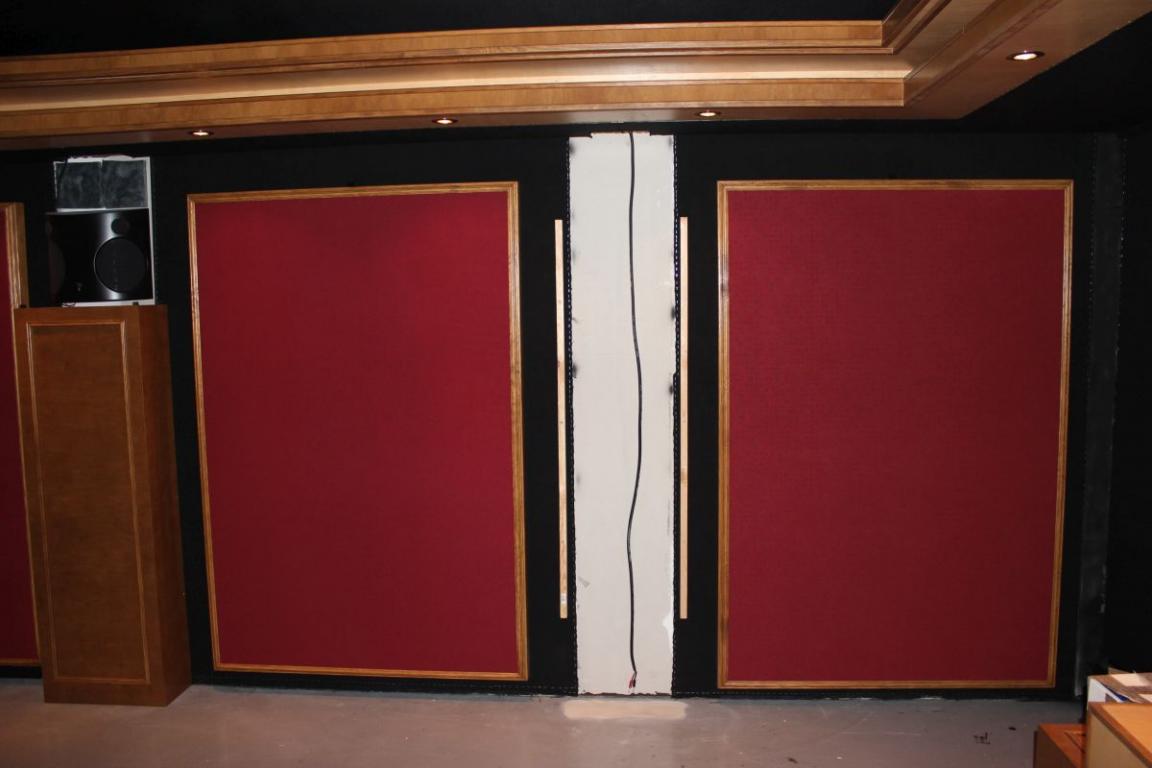

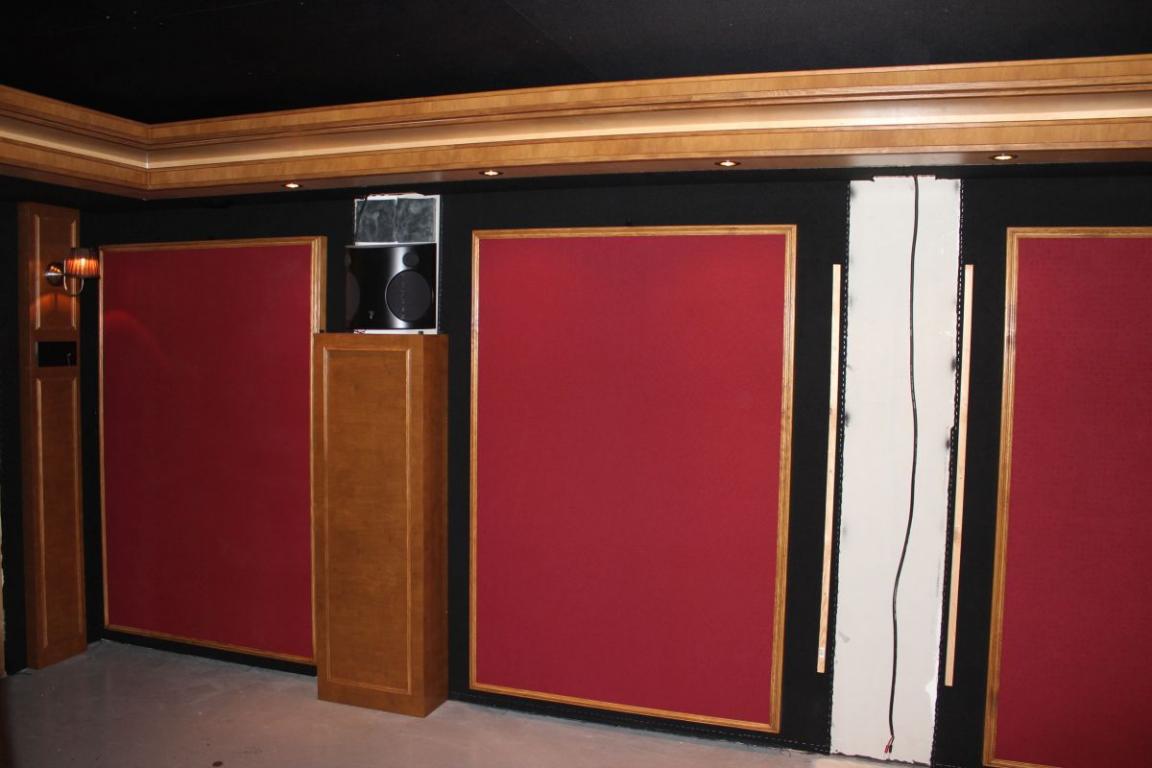

Całość na ścianach wygląda jak niżej. W kolejnych dniach montuję konstrukcję subów balansujących oraz kolumnę boczną.



[omen]

Tak generalnie to widzę, że wystrój kina będzie w starym, klasycznym stylu ? Żadnych szaleństw ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Największym i wystarczającym szaleństwem jest sama budowa tej sali ;-)))

[omen]

Domyślam się, i tak podziwiam za samozaparcie. Projekty tak rozłożone w czasie mają to do siebie, że często się nie kończą.



P.S. ale jakiegoś małego pokemona czy transformera mógłbyś tam wstawić dla klimatu :))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kil]

Znowu piękna robota!

W związku z tym, że mam na chwilę obecną zupełnie puste ściany, czy ustroje typu "absorbery na bazie wełny Isover PT 80" rozmieszczone obok siebie, od sufitu po podłogę na długości ok 2m będą mialy sens? Rozumiem, że mają one właściwości pochłaniające, a w Twoim kinie raczej ustroje na ścianach doatkowo rozpraszają?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Dzięki. Co do pytania, rozsądnym jest, aby ustroje akustyczne były rozmieszczane wg projektu akustyka lub przynajmniej po konsultacji. Jeżeli nie masz projektu, podążaj za ogólnymi zasadami, które podałem ci w twoim wątku. Generalna zasada mówi: absorpcja do połowy pomieszczenia, dalej absorpcja i dyfuzja plus pułapki basowe w narożnikach. W ten sposób osiągniesz całkiem niezły efekt, na pewno lepszy niż działanie "po omacku". Sporo niedrogich sal kinowych opisanych na AVS i HTS powstało wg tych wytycznych.

[ulan66]

Dzięki. Co do pytania, rozsądnym jest, aby ustroje akustyczne były rozmieszczane wg projektu akustyka lub przynajmniej po konsultacji. Jeżeli nie masz projektu, podążaj za ogólnymi zasadami, które podałem ci w twoim wątku. Generalna zasada mówi: absorpcja do połowy pomieszczenia, dalej absorpcja i dyfuzja plus pułapki basowe w narożnikach. W ten sposób osiągniesz całkiem niezły efekt, na pewno lepszy niż działanie "po omacku". Sporo niedrogich sal kinowych opisanych na AVS i HTS powstało wg tych wytycznych.

Czy wiadomo mniej więcej jakie są koszta takiego projektu akustyka? Zdaję sobie sprawę, że na cenę ma wpływ kilka rzeczy, ale np adaptacja zwykłego pokoju/salonu w bloku...ok 25m2?



Wysłane z mojego LG-H955

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Audiomono]

Magog, szkoda tylko że z "Non-Environment" -a myślałem że do tego zmierzasz tworzysz powoli Live Room... Jakby nie patrzeć wygląda to nieźle. Problemem finalnym może być "faza" poszczególnych kolumn, zwłaszcza bocznych jak i tylnych -względem frontu (zbyt dużo powierzchni odbijającej). Nie wyrównasz tego "pseudo ampli mikrofonem nawet za 1k$"... Jedyne nad czym ten amplituner zapanuje to SPL! Reszta to: (fizyka i odpowiednia adaptacja) -"faza" kolumn w systemie 7.1 to podstawa!!! ...Mam nadzieje że projekt to uwzględnił. Szacunek wielki za wkład i chęci bo sam wiem ile pracy (i $) to kosztuję, sam parę lat "babrałem" się z tematem aby mieć +/-3db w całym paśmie,(concrete soffit mount).



Pięknie pozdrawiam i czekam na więcej... zwłaszcza na finalny pomiar (każdej z kolumn) w miejscu odsłuchu!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Non-Environment" -a myślałem że do tego zmierzasz tworzysz powoli Live Room



Szczerze mówiąc, nie za bardzo wiem, o co chodzi. Prawie 60% powierzchni ścian to materiały mocno tłumiące bądź tłumiąco-rozpraszające, skąd zatem pomysł z nadmiarem powierzchni odbijającej ?



Problemem finalnym może być "faza"



Co do fazy, to akurat to Audyssey ustawia bez problemu, analizując odpowiedź impulsową głośników. Problemem może być zgranie zestawu subów, ale one będą kalibrowane czasowo i fazowo przed kalibracją Audyssey. Potem możliwy jest jeszcze "fine tuning" opóźnień w procesorze DSP, tak aby uniknąć dołka w cz. podziału. W każdym razie na kalibrację przeznaczyłem prawie miesiąc, a jeszcze muszę przypomnieć sobie i przećwiczyć pomiary akustyczne w REW.



Pozdrawiam również.

[Arturos]

Czy wiadomo mniej więcej jakie są koszta takiego projektu akustyka? Zdaję sobie sprawę, że na cenę ma wpływ kilka rzeczy, ale np adaptacja zwykłego pokoju/salonu w bloku...ok 25m2?



Pogadaj z Acoustic Lab z działu Akustyka, on zajmuje się projektami i pomiarami komercyjnie.



Najtańszym sposobem jest chyba skorzystanie z programu CARA 2.2 PLUS PowerPack, koszt 295zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

+1. Z tego co pamiętam, w Cara 2.2 możesz modelować własne ustroje akustyczne (choć w ograniczonym zakresie) i analizować pomieszczenie po ich wirtualnej aplikacji. Oczywiście podstawowa wiedza akustyczna jest wskazana. Jeżeli dysponujesz ograniczonym budżetem, zapoznaj się wątkiem http://goo.gl/KF6cHV lub poczytaj fora amerykańskie AVS i HTShack.

[Gość]

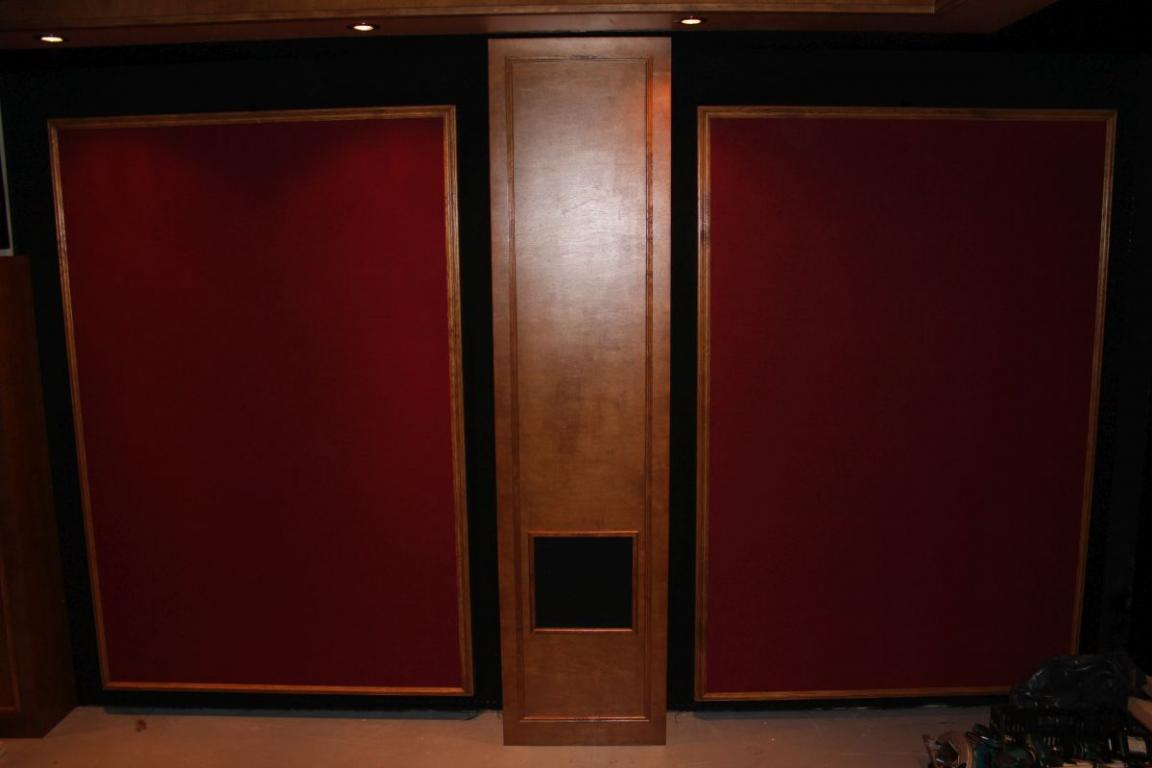

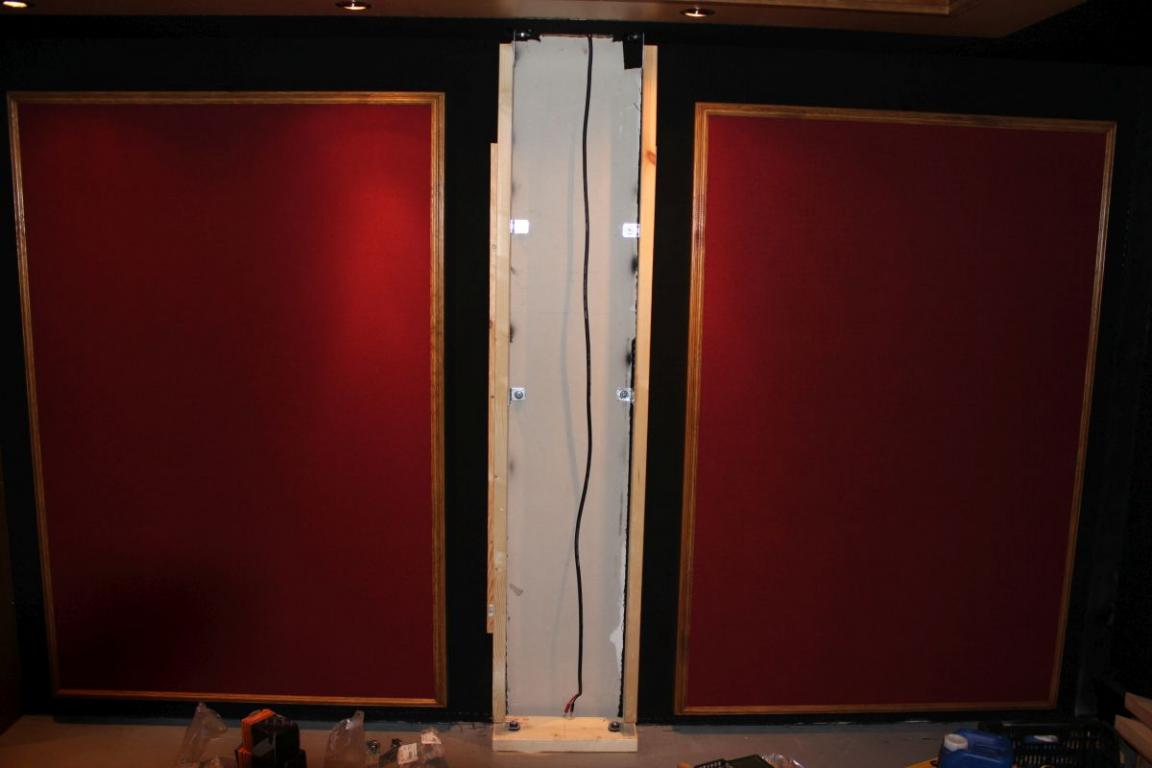

Dzisiaj zamontowałem suby balansujące. Z kilku powodów zmieniłem jednak sposób montażu. Normalnie mocowane są w wyciętym otworze, tak że przody wystają jakieś 5cm "do pomieszczenia" i są później zakrywane maskownicą. To oczywiście powoduje, że wibracje przenoszone są na całą ścianę (kolumnę), a i samo mocowanie (cztery wkręty ściskające ramę w otworze) nie jest zbyt pewne. Nie podobał mi się również efekt estetyczny oryginalnego rozwiązania. Wymyśliłem, że zamontuję je wewnątrz na stelażu, a w kolumnie po prostu wytnę otwory, które później wykończę i zakryje tkaniną.

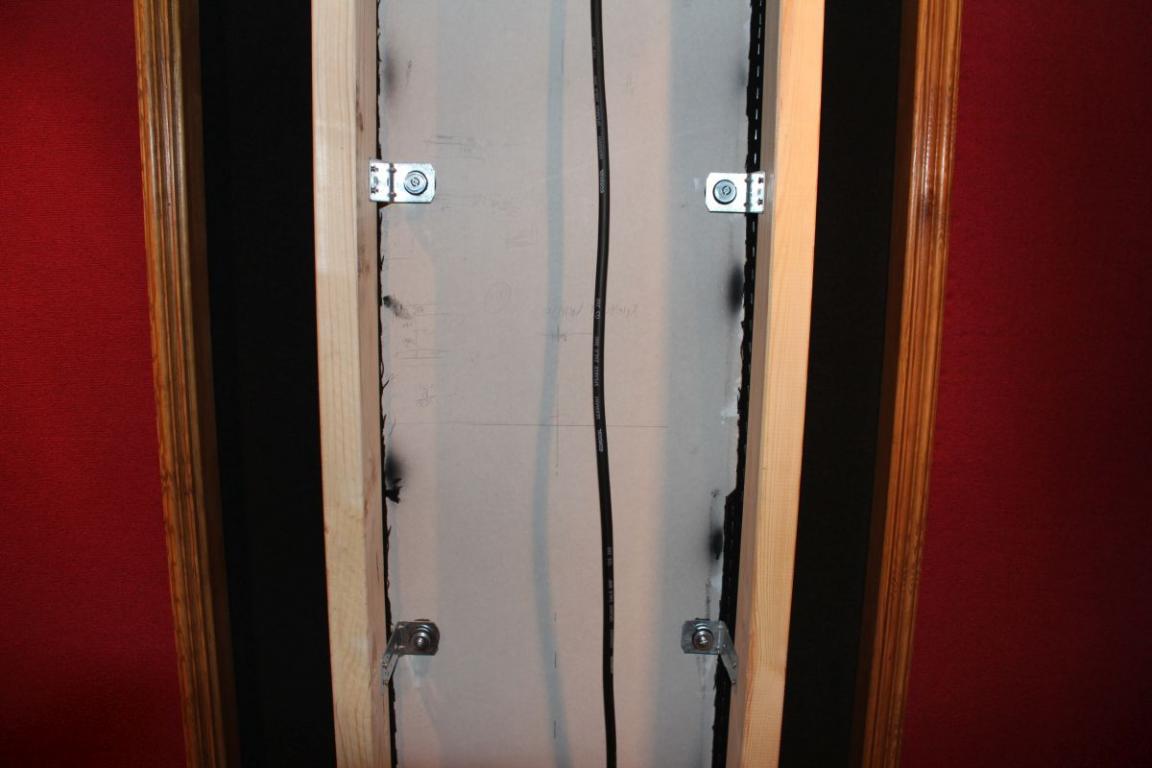

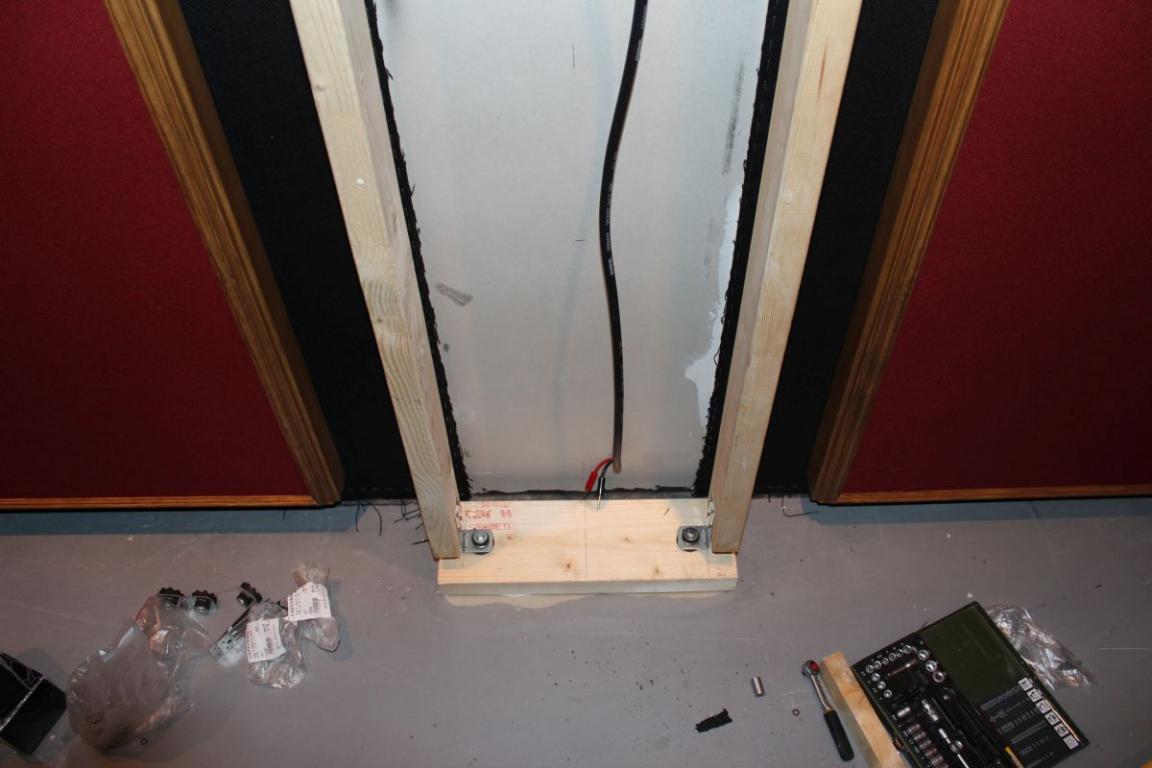

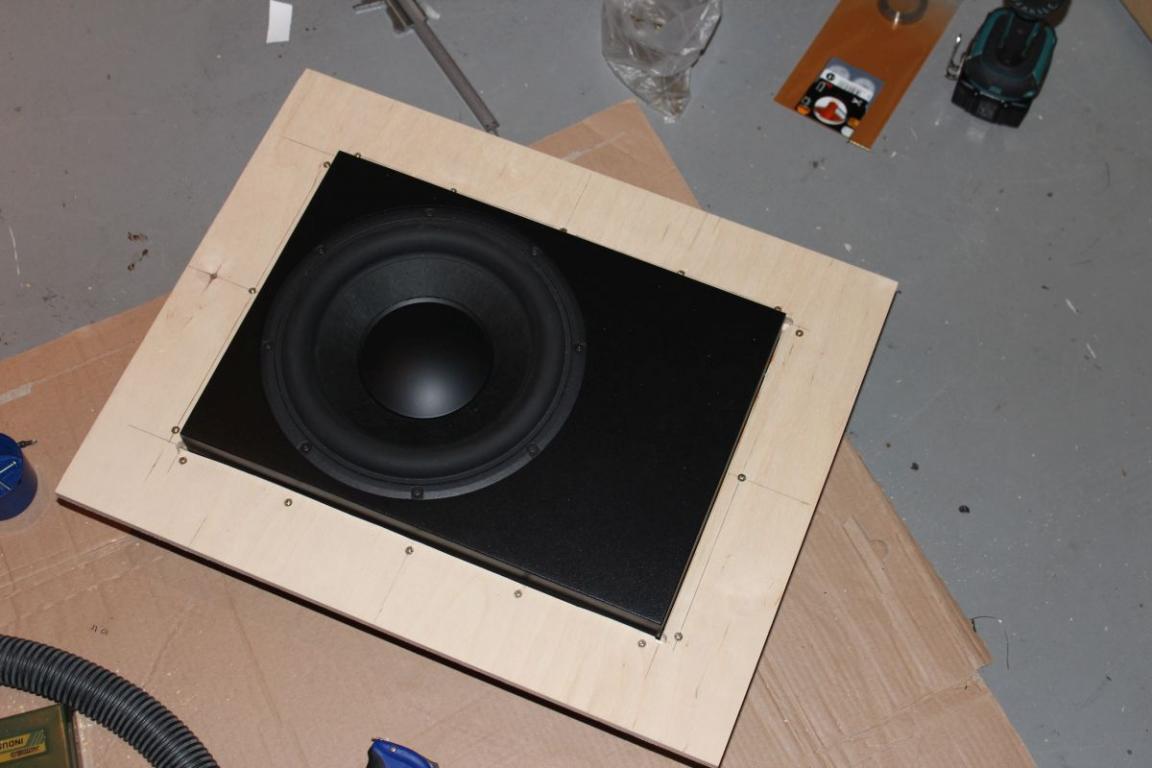

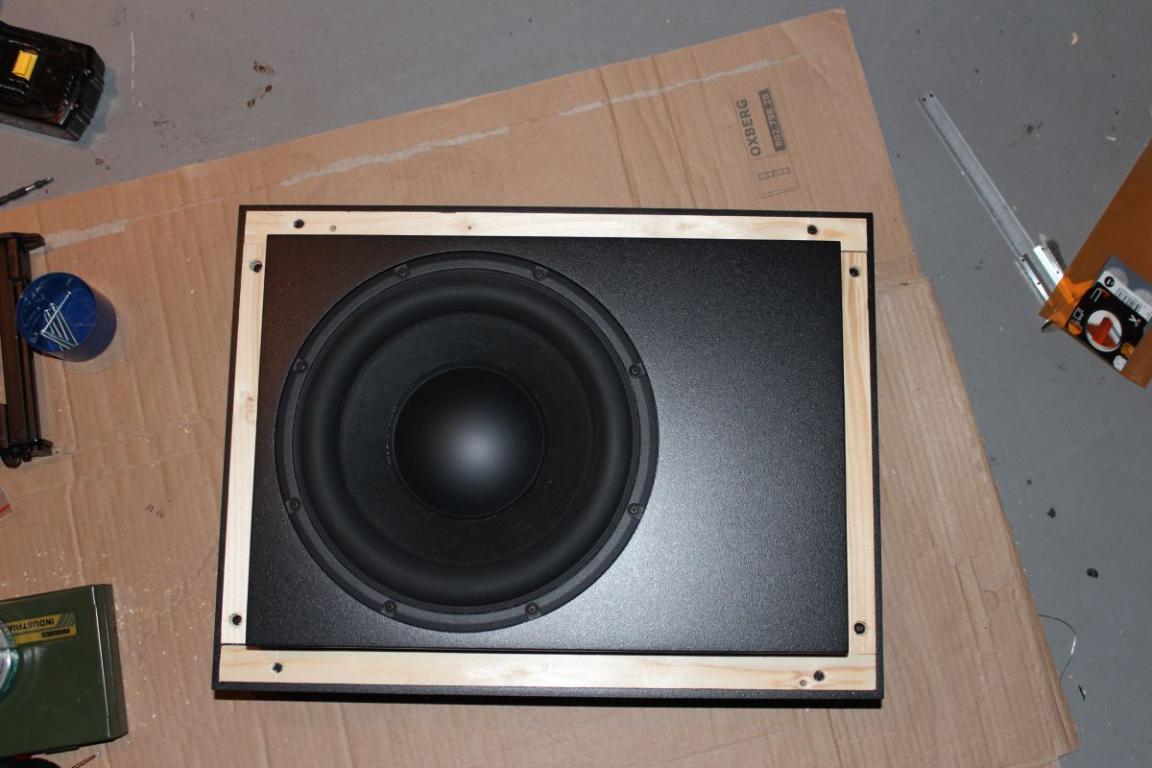

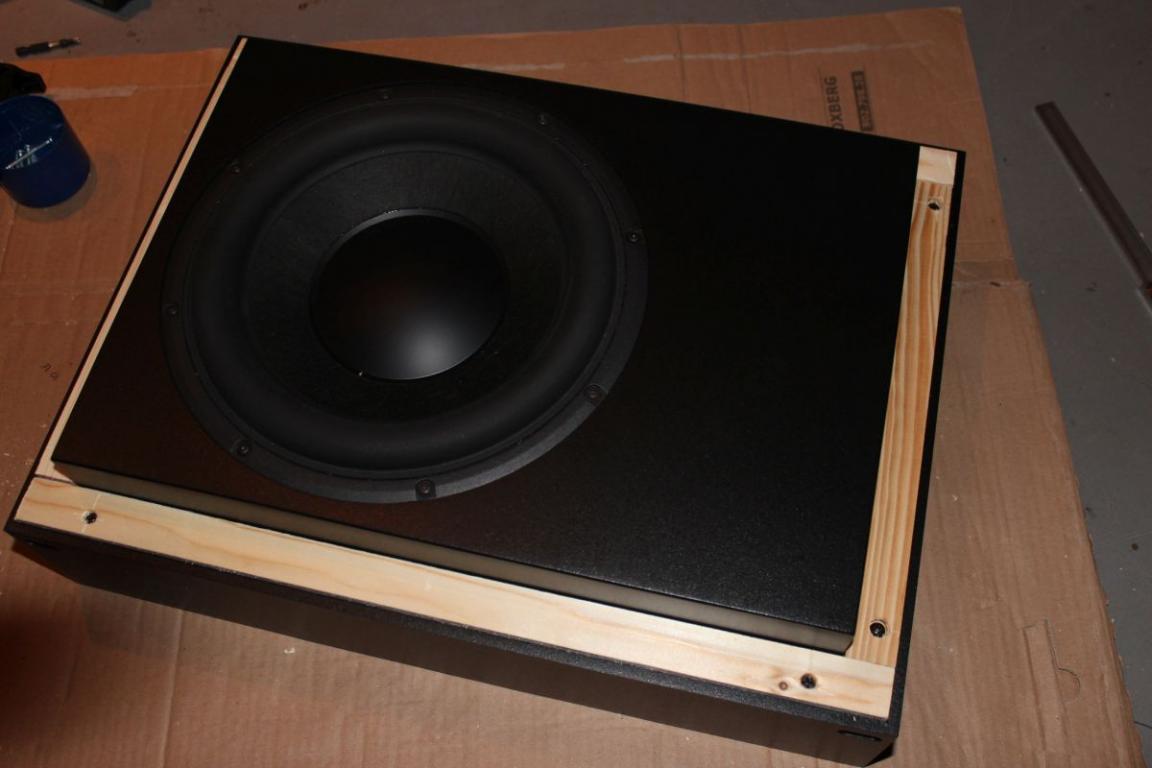

W subach, w miejscu oryginalnej ramki i w oryginalnych gwintach (co widać w poście 161), zamontowałem listwy 25x25. Do listew przykręciłem 10mm sklejkę przyciętą na wymiar w LM. W ten sposób powstało sztywne i solidne mocowanie do głównego stelaża. Aby zminimalizować wibracje stelaż subów został przykręcony do podłogi, sufitu i ścian poprzez elastyczne złącza akustyczne RSIC-DC04.

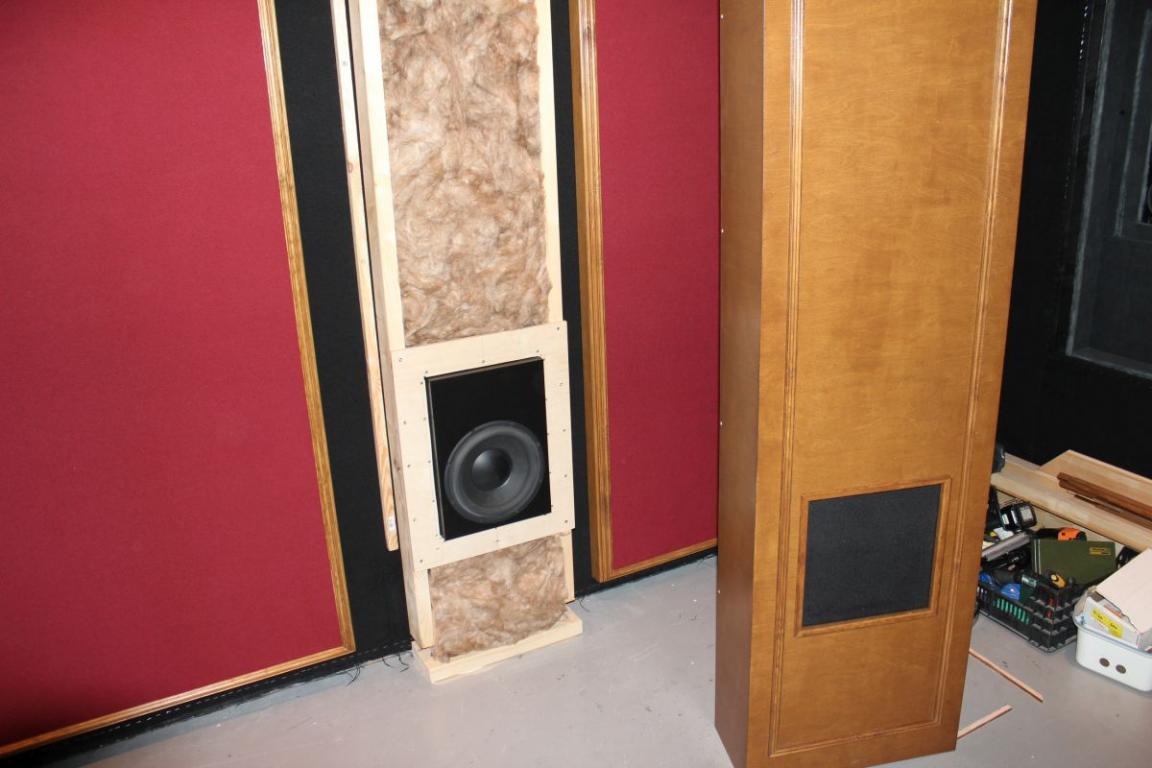

Potem suby po prostu przykręciłem kilkoma wkrętami do stelaża. Ważne było, aby były na jednej wysokości z subami głównymi. Puste przestrzenie wypełniłem wełną i po naklejeniu uszczelek PU zamknąłem całość kolumną. Oczywiście wcześniej sprawdziłem podłączenia.

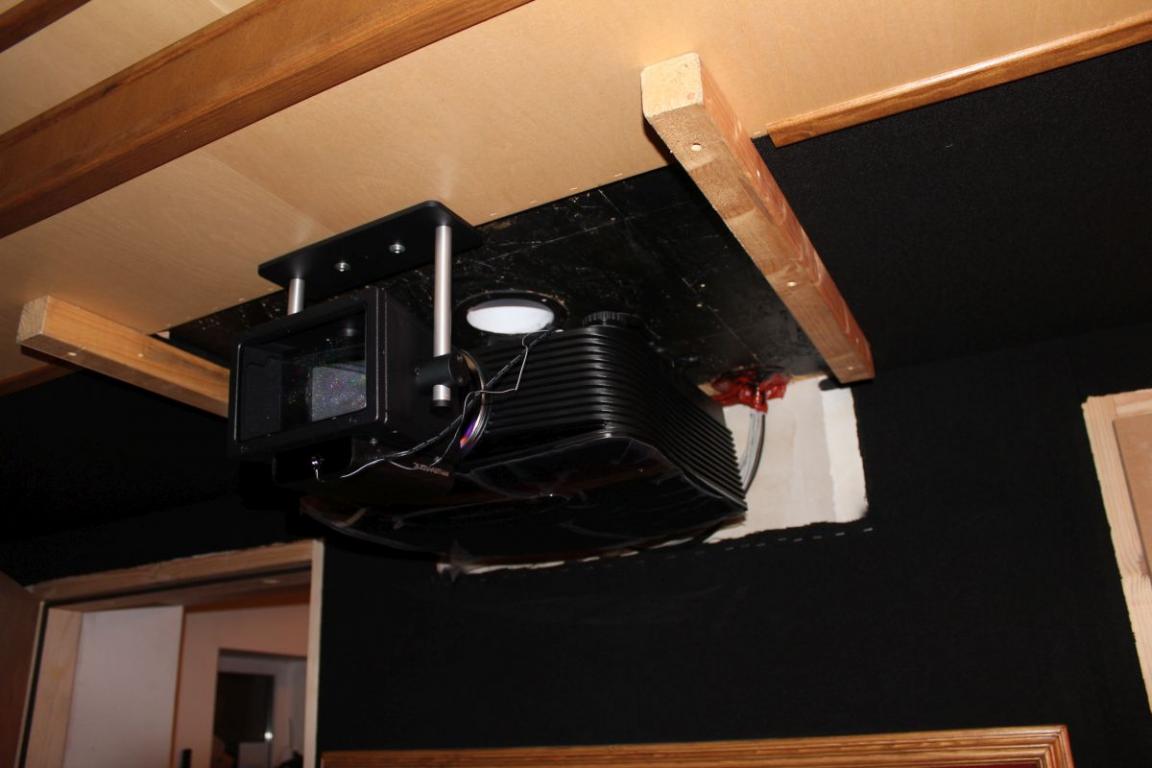

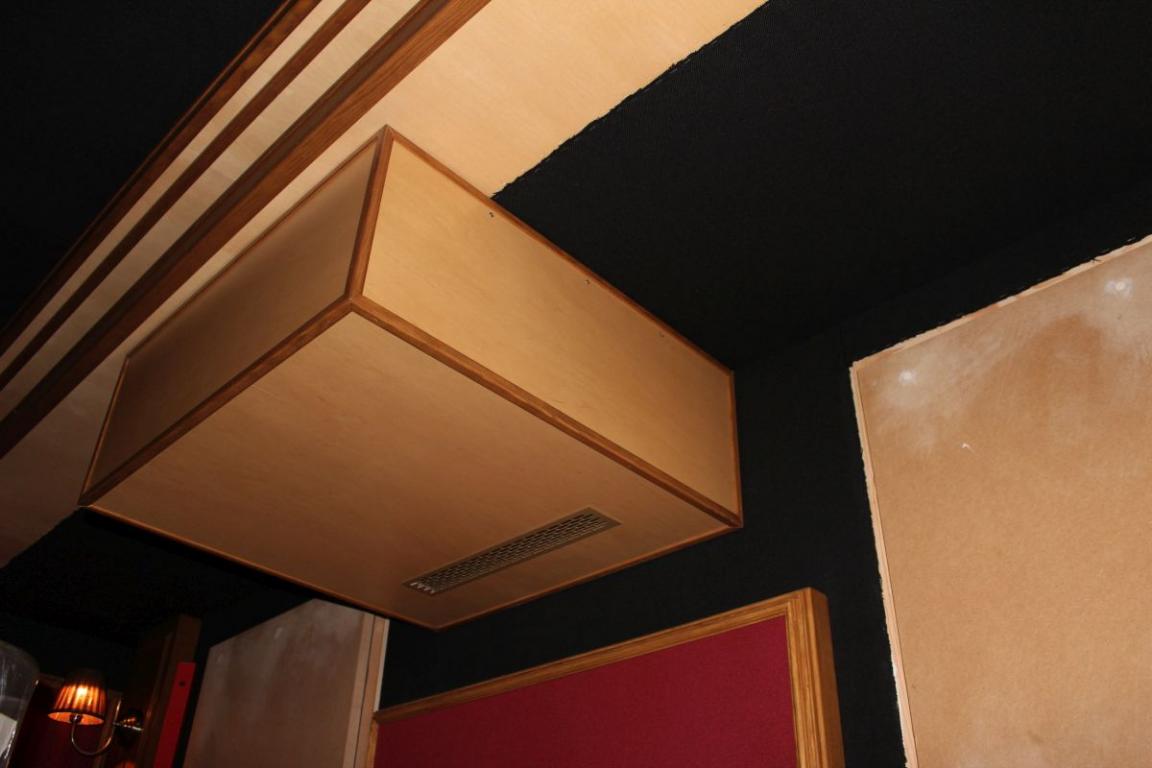

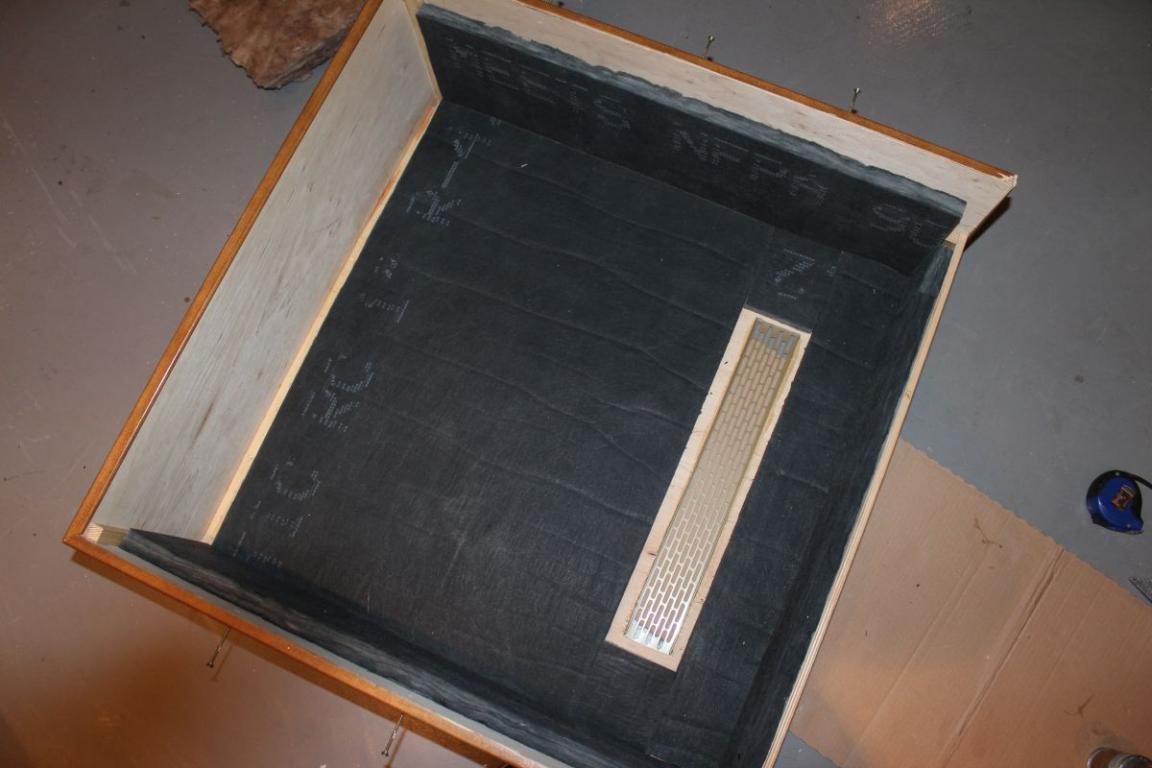

Na koniec dnia zamontowałem też box projektora. Głównie dlatego, że plątał mi się na podłodze, na której właśnie zaczynam budować ekran. Wcześniej wykleiłem go wełną Linacoustic, aby wyciszyć zabudowany projektor i poprawić tłumienie ewentualnych rezonansów. Mam dziwne wrażenie, że jednak o czymś zapomniałem ...



[mily]

a nie ugotujesz proja?

na moje oko w środku będzie ciepło...

ile watów zużywa Twój projektor?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeddico]

Mam dziwne wrażenie, że jednak o czymś zapomniałem ...

Czyżby o otworze na obiektyw? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

a nie ugotujesz proja?

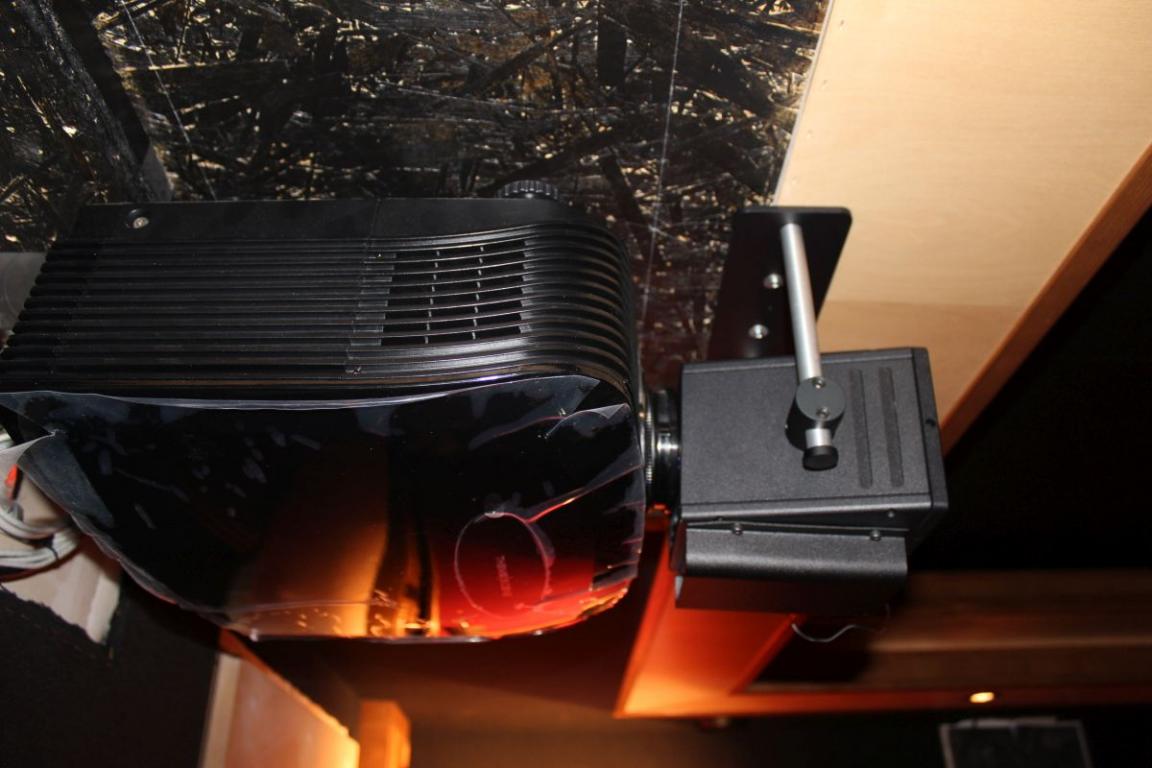

Nie ma obawy, dokładnie nad projektorem jest wyciąg wentylacji (patrz zdjęcie w poście 89 - http://goo.gl/hy3SAI). Gdyby to nie wystarczyło można zamontować dodatkowe ciche wentylatory (np. Noctua NF-S12A) wywiewające na zewnątrz.



Czyżby o otworze na obiektyw? :)



Tak :-)) Otwór na obiektyw wytnę po zamontowaniu soczewki, a z tym poczekam do zakończenia wszystkich "brudnych" czynności.

[mily]

Nie ma obawy, dokładnie nad projektorem jest wyciąg wentylacji

no to GIT :)

bo gdyby miała być tylko ta szczelina w obudowie

to bym to słabo widział...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Pierwsze podejście do ekranu zrobione. W ramie powstały 62 otwory, w których osadziłem plastikowe tulejki zanitowane zrywalnymi nitami. Na tych tulejkach naciągnięte będą silikonowe o-ringi napinające tkaninę ekranu.

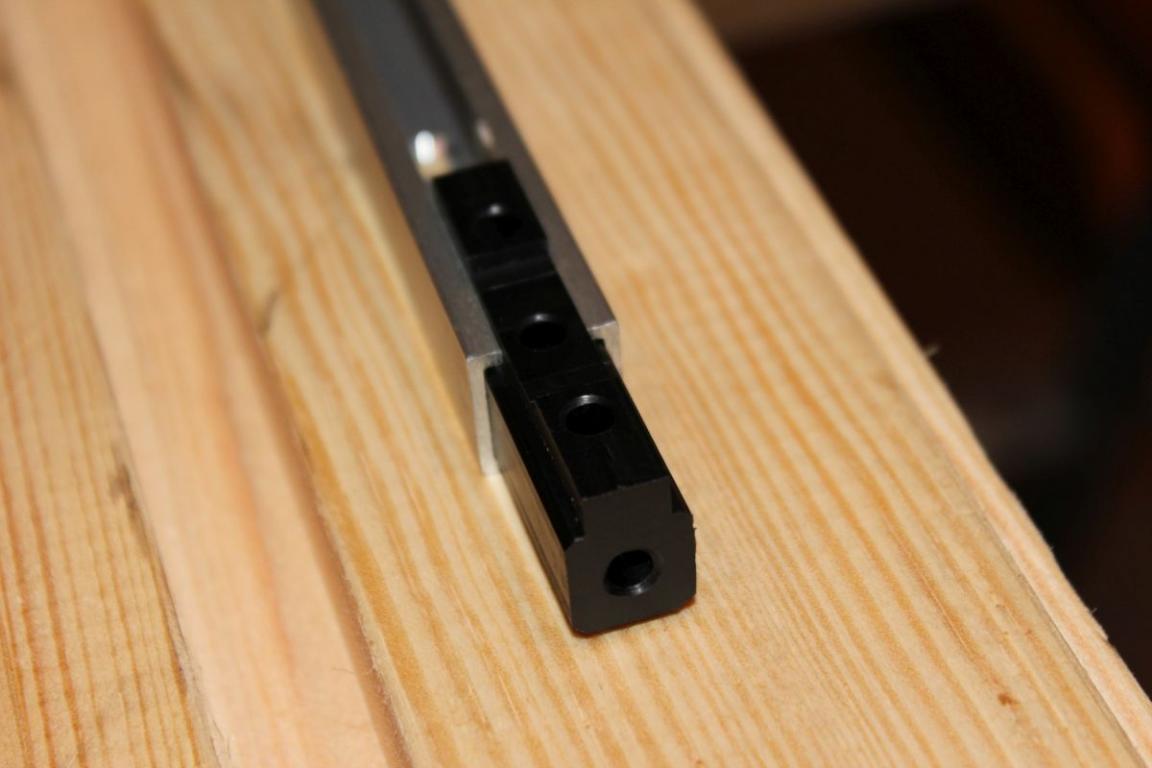

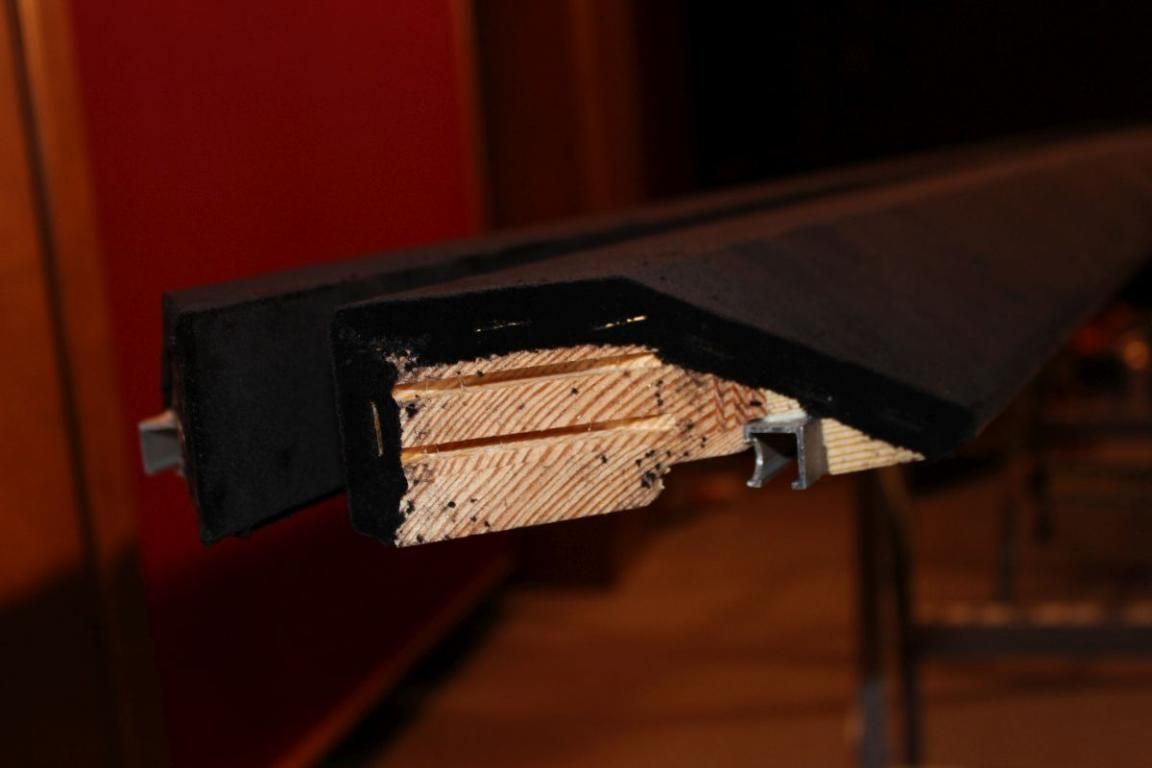

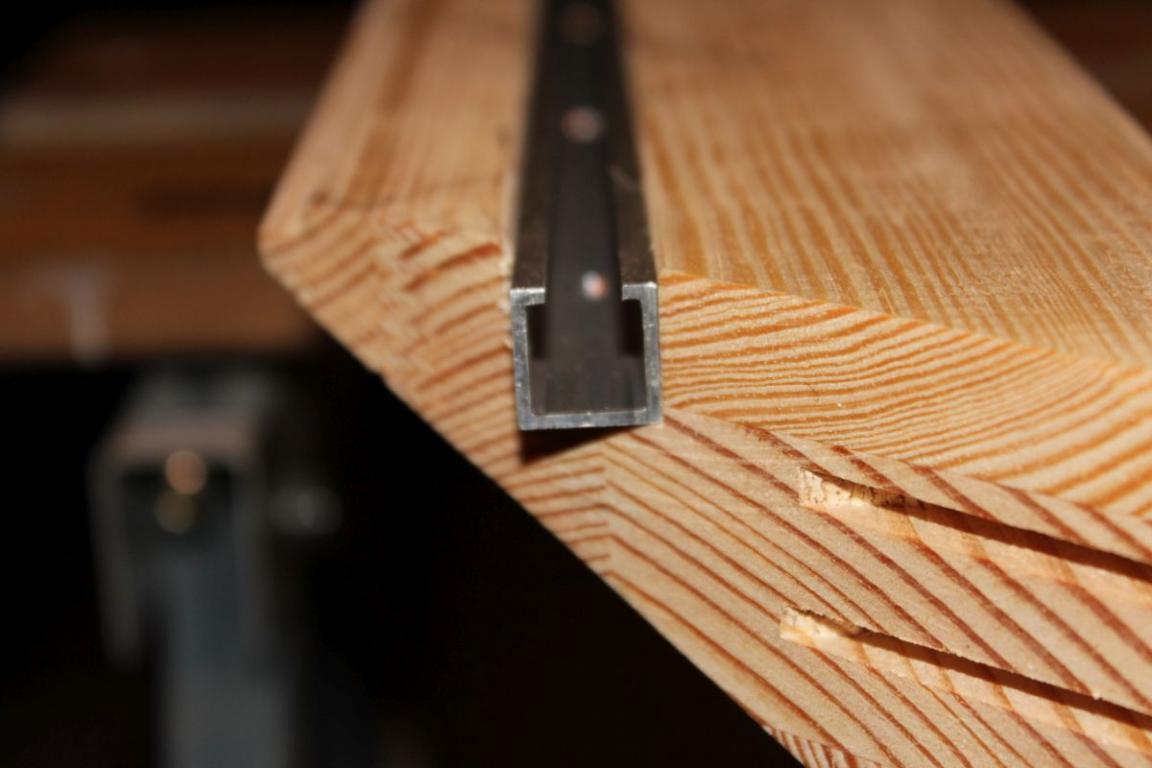

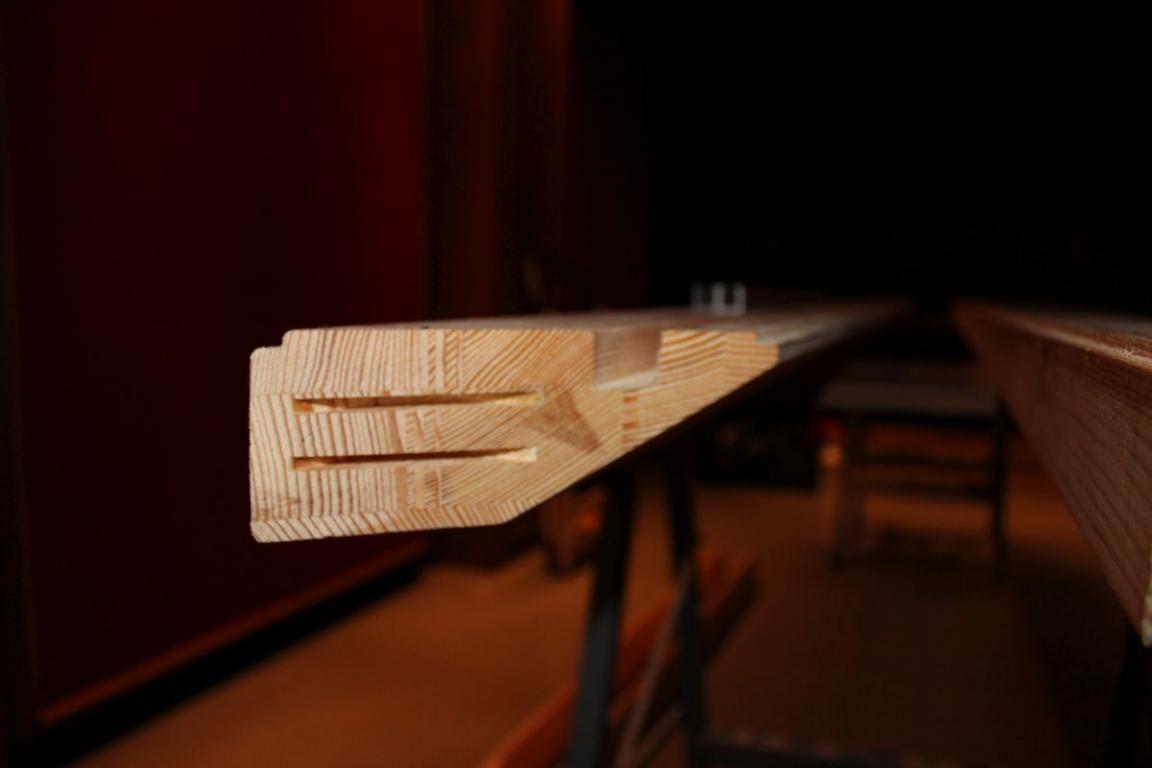

W ramie wyfrezowałem kanały na aluminiowe prowadnice, w których przesuwać się będą specjalne sanki wykonane z delrinu (poliacetalu). Jest to niezwykle twarde tworzywo sztuczne o naturalnej smarowności. Można je też bez problemu gwintować. Dzięki temu bez problemu przykręci się do nich aluminiowy płaskownik, na którym będzie naciągnięty materiał maskownic.





Z kolei na pionowych częściach drewnianej ramy zamontowane będą silniki napędzające rury nawijające materiał. Całość będzie napinana za pomocą gumowego sznura. Ale o tym później.

[Yodas]

Magog...przerażasz mnie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mily]

szacun za determinację i umiejętności :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

To już ponad miesiąc od ostatniego wpisu. W grudniu prace spowolniły, ponieważ większość wolnego czasu, jak pewnie sporo z was, spędziłem na przygotowaniach do Świąt. Te kilkanaście wolnych godzin w miesiącu poświęciłem na przypomnienie sobie programu REW, wstępne pomiary i poznawanie oprogramowania procesora DSP. Udało mi się tez kupić wykładzinę dywanową w promocyjnej cenie. Nazywa się Columbia i wygląda mniej więcej tak:





Zaraz po Nowym Roku prace ruszyły pełna parą, głównie dzięki nieocenionej pomocy mojego dobrego znajomego. To on stworzył cały projekt ekranu w CAD, konsultował ze mną pomysły i rozwiązania oraz załatwiał wycinanie i frezowanie elementów na maszynach CNC. Mimo, że nie wszystko się udało od pierwszego włączenia (o czym dalej), to bez jego pomocy idea maskowanego ekranu nie byłaby w ogóle zrealizowana.

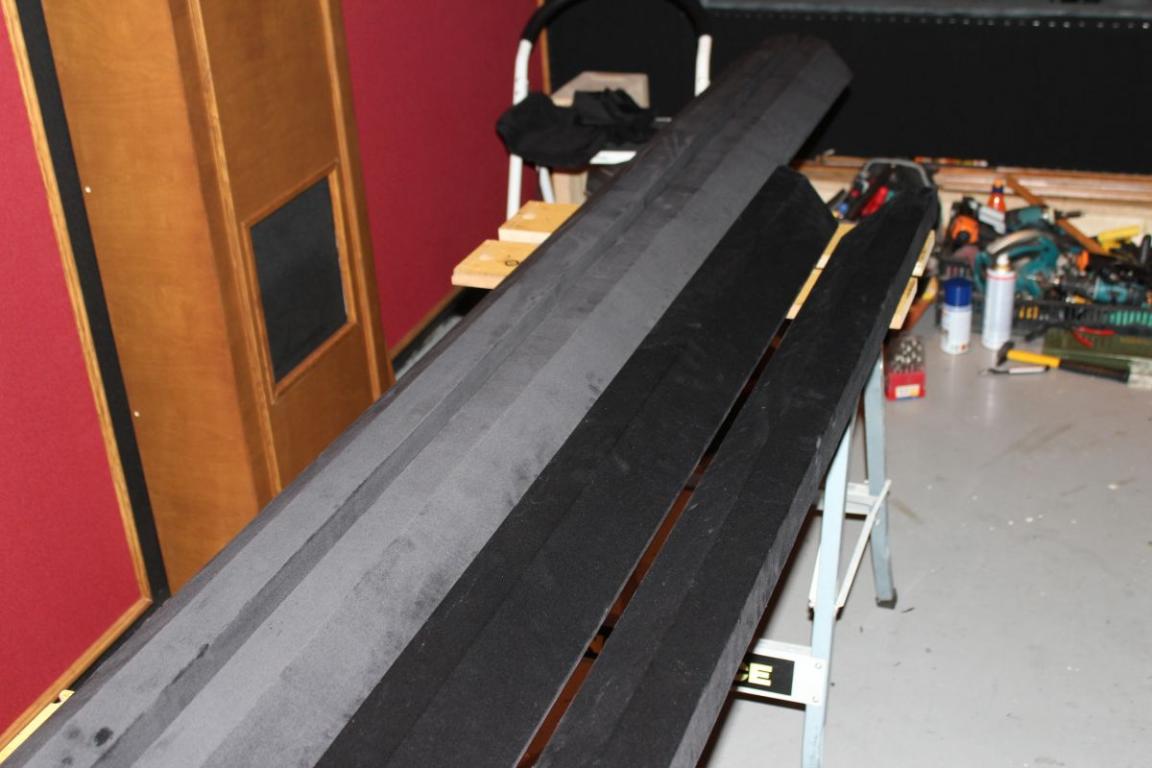

W pierwszej kolejności drewniana rama została w całości oklejona aksamitem. Oczywiście każda część z osobna. W kolejnym etapie elementy ramy została sklejone i skręcone poprzez niewielkie wycięcia w tkaninie. Na jednym ze zdjęć widać „kierunkowość” aksamitu w zależności od kierunku patrzenia. Przed sklejeniem ramy kilka razy upewnialiśmy się, że kierunki są zgodne, tak aby na wiszącej ramie nie było widać różnic.





W sklejonej ramie osadziliśmy silniki i zmontowane rury, na których nawinięta będzie tkanina maskująca. Od strony silnika do rury został wklejony kapsel ze śrubą blokującą rotor silnika, z drugiej wkleiliśmy łożyskowany pręt stalowy, mocowany sztywno w aluminiowym kątowniku. To co wygląda na plaster to w rzeczywistości teflonowa taśma mająca poprawić poślizg prowadnicy na drewnianej ramie.





Zwijana tkanina ma być napinana poprzez system linek gumowych, zamocowanych do prowadnic wyfrezowanych w poliacetalu. Tu niestety spotkało nas niepowodzenie. Po pierwsze nie oszacowaliśmy właściwie siły naciągowej gumowych linek, przez co silniki nie były w stanie utrzymać naciągu. O ile moment obrotowy pozwalał jeszcze na naciągnięcie linki, to po wyłączeniu zasilania rura się „odkręcała”. Po drugie, zawiodło przyjęte rozwiązanie w postaci płaskownika Alu jako elementu prowadzącego tkaninę maskującą. Nawet przy grubości 3mm mała sztywność profilu powodowała nieakceptowalne falowanie tkaniny. Oczywiście nie poddajemy się i szukamy nowego silnika (ok. 2Nm) i profilu Alu właściwszego do tego zadania (najprawdopodobniej dwuteownik h=6mm). Także ta funkcjonalność ekranu musi jeszcze poczekać.

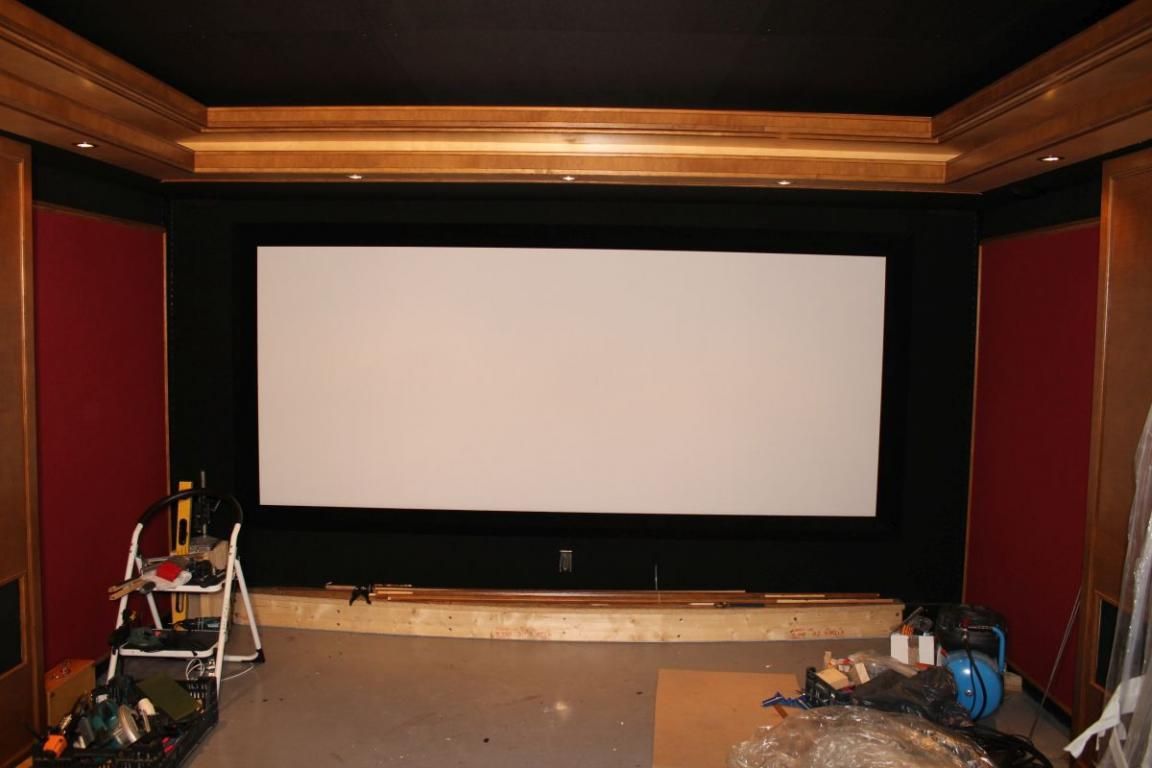

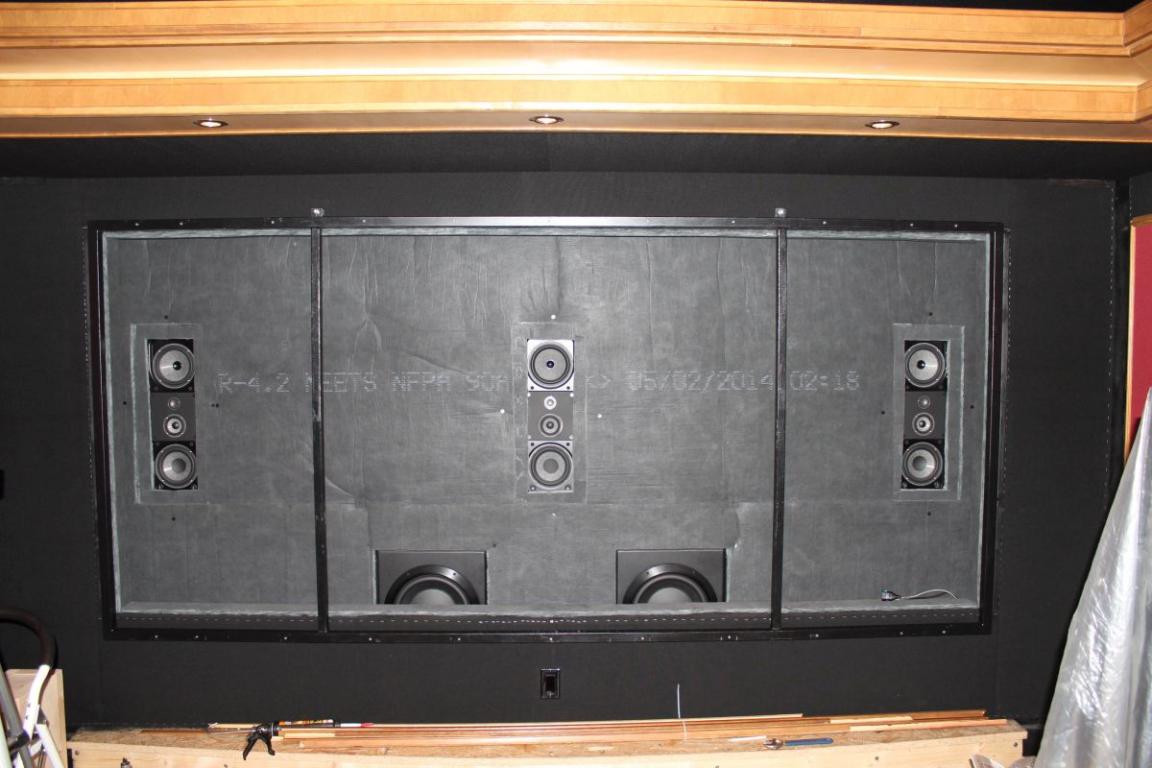

Mimo niepowodzenia ekran został zmontowany. Na metalowe krosno naciągnęliśmy wcześniej wyprasowany parowo materiał Seymour Center Stage UF. W poście #202 widać wnitowane kołki, na których zaczepione są gumowe o-ringi napinające materiał. Aby krosno i drewniana rama zostały ze sobą połączone, w metalowym krośnie wywierciłem kilkanaście otworów przez które przeszły wkręcone w drewno dwugwinty. W materiale otwory wypaliłem lutownicą. Całość poprzez tulejki dystansowe (niezbędne do ruchu prowadnic pomiędzy ramą a krosnem) została zmontowana i skręcona nakrętkami.





Ekran waży jakieś 35kg i bez problemu zawisł na dwóch dwugwintach M10.

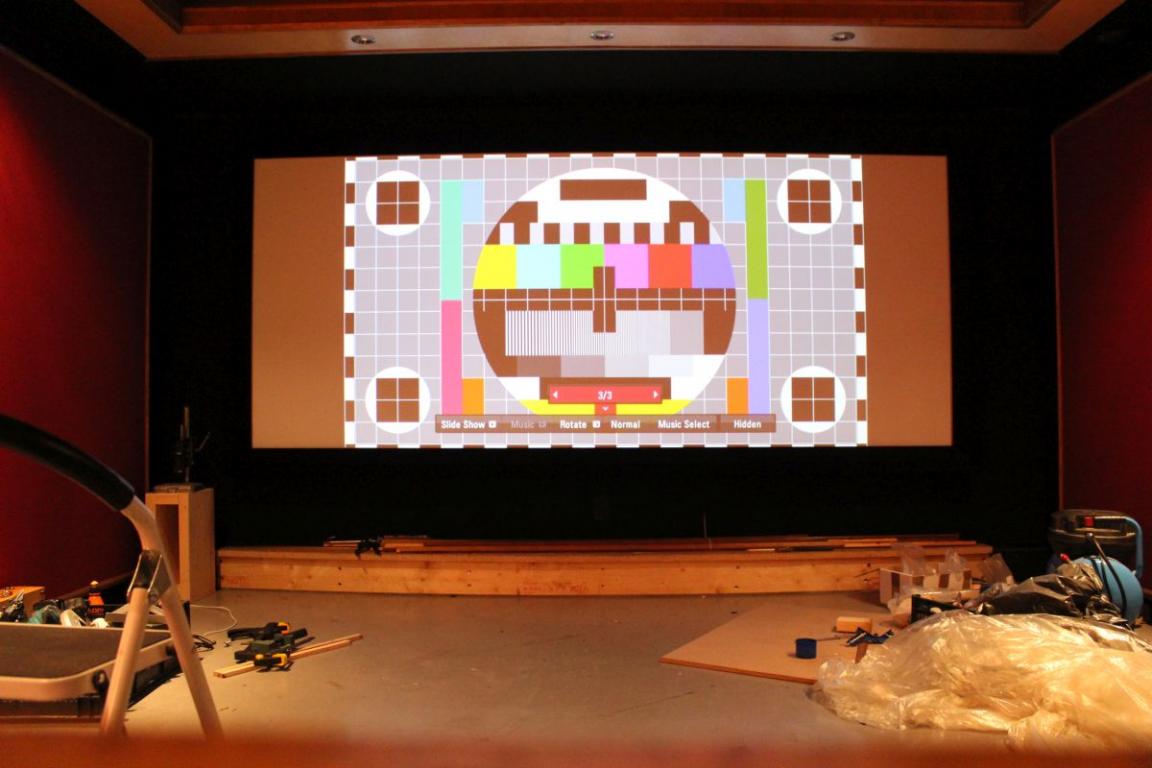

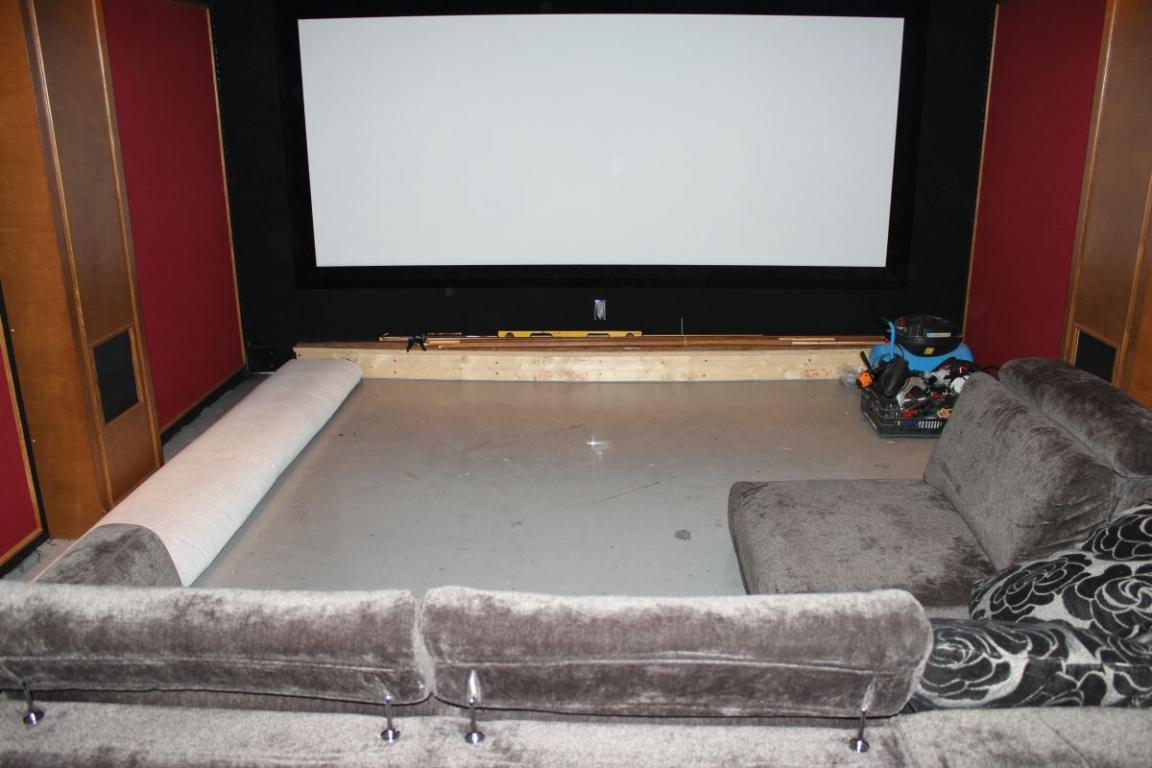

Skoro ekran już wisi, nawet w swojej pierwotnej, nieskończonej formie to tylko jeden niewielki krok dzielił mnie od pierwszej, na razie testowej, ale zawsze, projekcji. Zamontowanie i wyregulowanie soczewki amorficznej trwało nie więcej niż 2 godziny. Po podłączeniu blasterów IR i wyzwalacza 12V, z projektora do modułów sterowania Xantech, sprawdziłem działanie automatycznego przełączania formatu obrazu. Wszystko poszło OK., od pierwszego włączenia.

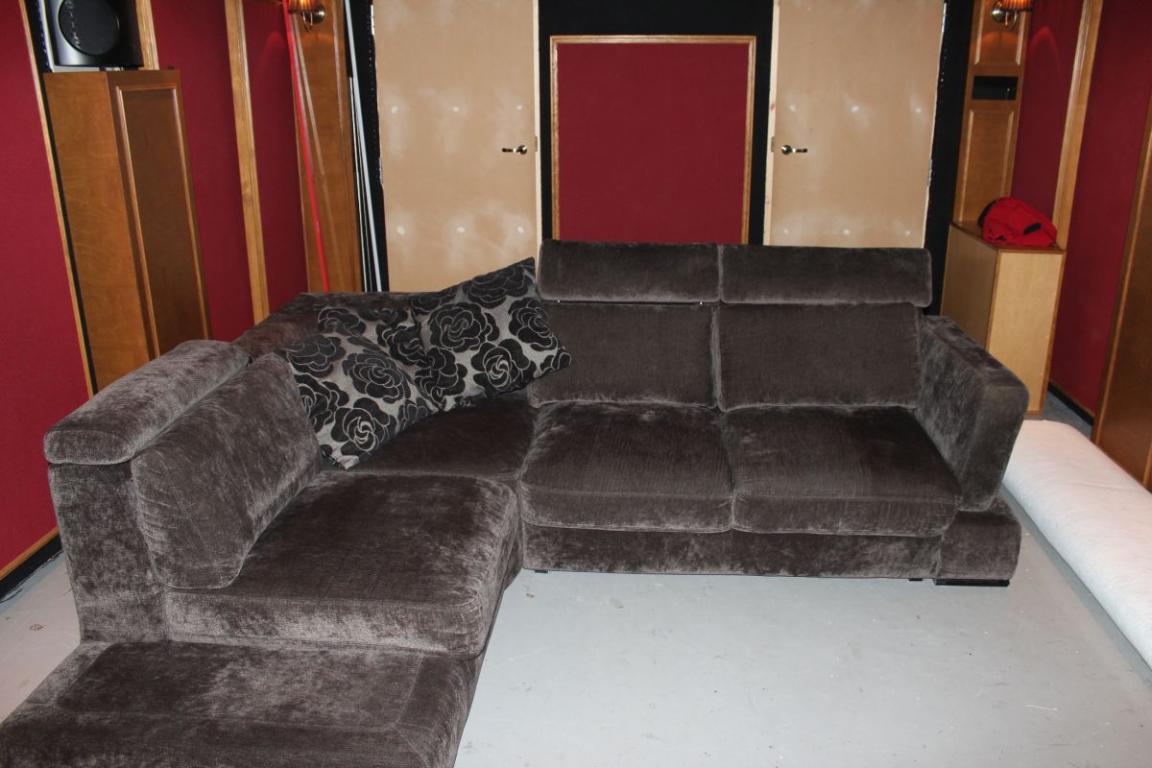

Pozostało tylko posprzątać i rozłożyć dawno zapakowaną sofę.





Szczęśliwie już wcześniej ustawiłem poziomy i odległości głośników (za wyjątkiem subów balansujących, które pozostały wyłączone). Po kolejnej godzinie wybieraliśmy już pierwszy film w naszej nowej sali kinowej. Szklaneczka ulubionego drinka pozwoliła jeszcze bardziej wczuć się w stan nieważkości Grawitacji :-))



Wrażenia ? Obraz panoramiczny bez pasów, na szerokim ekranie jest zniewalający. Tego nie da się porównać z tradycyjną projekcją. Nie zdawałem sobie sprawy, że przyjemność oglądania może być aż tak wielka. A dźwięk ? Pomimo, że system jest nieskalibrowany, to dynamika, klarowność i przestrzeń są fantastyczne. Ekstremalnie niskie i zdefiniowane basy dopełniają wrażenia. Nie mogę się doczekać finalnej kalibracji.

[omen]

Gratulacje:)



Powiedz jak wygląda fizyczna odczuwalność basu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Aldonka]

Widząc perfekcję na każdym etapie Twojej pracy jestem pełen podziwu. Zauważyłem, że nie poszedłeś w nowoczesny styl pomieszczenia a raczej w styl wiktoriański. Jedynie do czego mogę się doczepić to narożnik w nowoczesnym stylu i nie takim kolorze, który nijak ma się do reszty pomieszczenia. Według mnie bardziej pasowałby narożnik lub sofa pikowana adekwatna do stylu.

Np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zu3]

Oczywiście, że wysyłają próbki i chyba nawet gratis. Zamówić można bezpośrednio na ich stronie.

witam mozna zapisać się na próbkę czarnego materiału tkaniny szukam coś dla siebie pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[omen]

Niepokojąca cisza....



Chyba Magog w końcu się zmęczył :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaworo]

Zobaczysz. Niedługo wpadnie z wielkim hukiem!
