Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[kramyeu]

8 minut temu, Grzegorz7 napisał:

W którym miejscu?

Siatka, katoda, anoda...

Chodzi o 10uF między katodą  ECC82 a siatką ecc88





edycja, pomyliłem anodę z katodą





Edytowane 25 Stycznia 2023 przez kramyeu
pomyłka

[Grzegorz7]

Z reguły od strony katody okładzina zewnętrzna, choć może nie być spektakularnej różnicy w stosunku do odwrotnego połączenia przy tej wartości pojemności.

[kramyeu]

Nie chcę giąć nóżek Mundorfa,

ale orientuje się ktoś czy zewnętrzna okładzina jest po lewo napisu - jak się czyta - czy po prawej?



Używam akurat 6,8uF w tym Lammie, bo taki mam, a szkoda bezpodstawnie zginać i szkoda lutować z powrotem

Ah, przecież jest odwrotnie jak w Jantzen,

Czyli Mundorf ma zewnetrzną po lewej

poprawcie jeśli się mylę

Edytowane 25 Stycznia 2023 przez kramyeu
literówka

[kramyeu]

W dniu 25.01.2023 o 21:16, Grzegorz7 napisał:

Z reguły od strony katody okładzina zewnętrzna, choć może nie być spektakularnej różnicy w stosunku do odwrotnego połączenia przy tej wartości pojemności.

A w przypadku kiedy kondesnator jest między siatką a anodą?

Jest od tego bardzo mały - 10nF - preamp Lamm

[Grzegorz7]

Do anody zewnętrzna.

[Piotr_72451]

da sie gdzies pomierzyć 300b w Wawie ?

[yogilla]

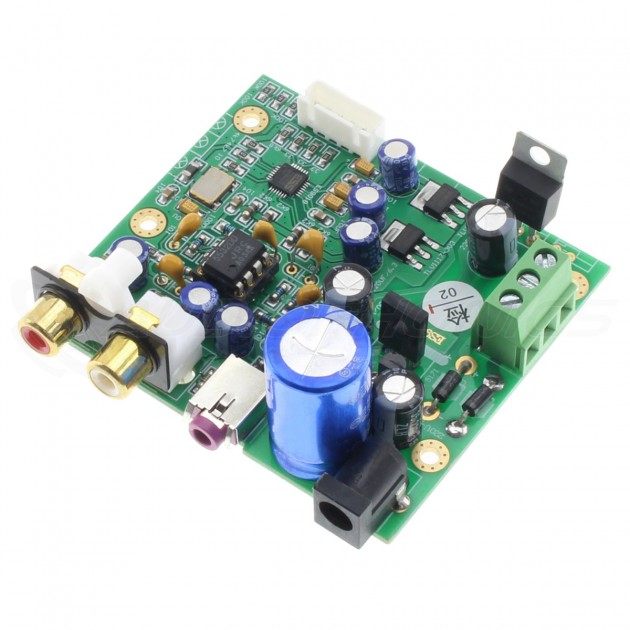

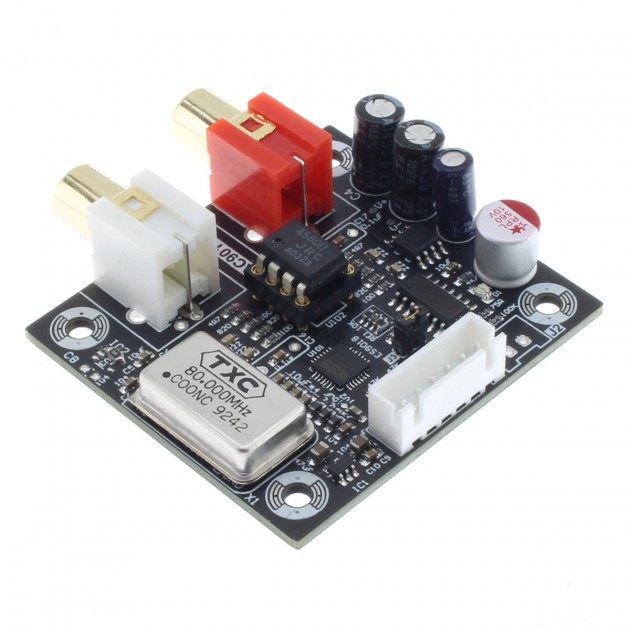

Który z tych dwóch tanich dac-ów wybrać, z lepszym zegarem czy z lepszym zasilaniem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

22 godziny temu, yogilla napisał:

Który z tych dwóch tanich dac-ów wybrać, z lepszym zegarem czy z lepszym zasilaniem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zawsze kładę nacisk na zasilanie i masz odpowiedź. Nie znam tych aplikacji Sabre. Nie patrz na zegar w tym wypadku, bo choćbyś uzył femto nic Ci to nie da jak będzie byle jak zasilany i zaaplikowany, błędy w prowadzeniu masy zniweczą potencjał zegara. Chociaż w jednym i w drugim przypadku kulą u nogi pewnie będzie ten opamp i jego aplikacja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Czy szereg 48 oporników drabinki rezystorowej stanowi impedancję dla źródła o wartości oporu drabinki (w tym przypadku 100k).

Impedancji nie ma, prawda?

[terminus]

6 godzin temu, kramyeu napisał:

Czy szereg 48 oporników drabinki rezystorowej stanowi impedancję dla źródła o wartości oporu drabinki (w tym przypadku 100k).

Impedancji nie ma, prawda?

Może jeszcze raz. Ale inaczej.

[kramyeu]

Czy drabinka rezystorowa na wejściu przedwzmacniacza generuje impedancję? Jej wartość 100k Ohm - impedancja jest tak mała że pomijalna?

[Grzegorz7]

Impedancja to Rezystancja plus Reaktancja w rachunku zespolonym Z(o)=R(o)+jX(o).

Idealny rezystor ma Z=R. Reaktancja to atrybut C i L. Indukcyjność bym tu pominął.

Każda drabinka czy potencjometr zmieniają impedancję na wejściu następnego stopnia (przedwzmacniacza, końcówki).

Zmieniają (generują?) ją o składową rzeczywistą rezystancji i pojemności pasożytnicze.

Przykładowo pojemność wtrącona przez jakiś potencjometr na poziomie 10pF to dla 20kHz reaktancja na poziomie 80k.

Widać, że przy potencjometrach i drabinkach dla najwyższego zakresu m.cz. jest to wartość znacząca. Z reguły bocznikuje "cząstkową" rezystancję.

Zresztą wszelkie pojemności pasożytnicze są odpowiedzialne za przesłuchy. Obywatelowi wydaje się, że pojemności nie ma, bo ich nie widzi 😉 a wzmacniacz potrafi grać z włączonym innym źródłem na selektorze, czy gałką skręconą do minimum. Również znaczące bywają tu potencjały na masach... itd...

[Daniel_68412]

troche nie rozumiem czym się różnią te 2 urządzenia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

od

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

licencją na Dirac live?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Panowie potrzebuje rady.
Yamaha CDX820 nie działa napęd, niby tylko się szuflada nie otwiera. Na pokładzie 2x PCM58P. Warte to jest jeszcze uwagi?
Może ma ktoś serwisowe do tego cedeka?

[Muzg]

W dniu 22.02.2023 o 07:21, Ape napisał:

Panowie potrzebuje rady.
Yamaha CDX820 nie działa napęd, niby tylko się szuflada nie otwiera. Na pokładzie 2x PCM58P. Warte to jest jeszcze uwagi?
Może ma ktoś serwisowe do tego cedeka?

Jak tylko szuflada się nie domyka to nie pozostaje nic innego, jak naprawić i się przekonać. 😉

[arczar]

Czy chcąc zrobić 2 wejścia we wzmacniaczu  - z kondensatorem/bez kondensatora na wejściu -  istotne jest gdzie będzie kondensator? Np. czy przy płytce czy przy gniazdach? Plan obejmuje niezależne 2 wejście XLR (wzmacniacz zbalansowany).

Czy może jednak musi być na płytce, a w przypadku wejścia bez kondensatorów wystarczy wlutować się za nimi?

[Grzegorz7]

Jaka czułość wejścia?



[Krzych 2]

45 minut temu, arczar napisał:

Czy chcąc zrobić 2 wejścia we wzmacniaczu  - z kondensatorem/bez kondensatora na wejściu -  istotne jest gdzie będzie kondensator? Np. czy przy płytce czy przy gniazdach? Plan obejmuje niezależne 2 wejście XLR (wzmacniacz zbalansowany).

Czy może jednak musi być na płytce, a w przypadku wejścia bez kondensatorów wystarczy wlutować się za nimi?

Nie jest istotne czy przy gniazdach, czy przy płytce. Natomiast ważne, żeby całosć była jak najkrótsza i jeśli to kond typu kobyła to należy zwrócić uwagę żeby nie łapał zakłóceń

49 minut temu, arczar napisał:

a w przypadku wejścia bez kondensatorów wystarczy wlutować się za nimi?

No i tu nie jest tak prosto. Pokaż schemat. Bo być może wystarczy po prostu wlutować się za, ale być moze trzeba będzie poprzedzić to chociaż rezystorem.

[arczar]

BOLT XLR 2B autorstwa borysa. Schemat jest tutaj, ver. 2B. Z tego co wiem to czułość ok. 2V dla XLR.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kondensator to niewielki (średni?) Panasonic:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Głównie będę używał bez kondensatora wraz z Benchmark DAC 2, który nie ma DC offsetu na wyjściu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

20 minut temu, arczar napisał:

BOLT XLR 2B autorstwa borysa. Schemat jest tutaj, ver. 2B. Z tego co wiem to czułość ok. 2V dla XLR.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kondensator to niewielki (średni?) Panasonic:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Głównie będę używał bez kondensatora wraz z Benchmark DAC 2, który nie ma DC offsetu na wyjściu.



Według mnie bez przeszkód możesz wejść z sygnałem między kondensator , a ten rezystor 1k na wejściu. Dobrze byłoby gdybyś miał to rozłączane w sensie używasz konda to połączenie za kondem należałoby odpinać przekaźnikiem , wyłącznikiem, przełącznikiem itp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Lutego 2023 przez Krzych 2

[arczar]

Zastanawiam się jak to najlepiej zrobić? 2 oddzielne gniazda czy jedno?



Ktoś już nad tym dumał? Nie rzuciły mi się w oczy fabryczne rozwiązania żeby coś zgapić 🫤

[Krzych 2]

Godzinę temu, arczar napisał:

Zastanawiam się jak to najlepiej zrobić? 2 oddzielne gniazda czy jedno?



Ktoś już nad tym dumał? Nie rzuciły mi się w oczy fabryczne rozwiązania żeby coś zgapić 🫤

Oddzielnie gniazda to raczej na pewno. Kondensator daje bezpieczeństwo. Lepiej tak będzie mniejsza możliwość pomyłki.

[Daniel_68412]

Ktokolwiek widział, ktokolwiek wie... mam taki szum na górnym rezystorze w srpp - nie ma go na dolnym ani na zasilaniach, lampy to 6n2p, sprawdzałem wiele i wszystkie podobnie. Wiele rzeczy już kombinowałem z podniesieniem potencjału żarników włącznie (teraz jest na 75v przy anodowym 150v). Grzanie jest dc na lm317.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

pokaż schemat zasilacza anodowego

[Daniel_68412]

3 minutes ago, slawek.xm said:

pokaż schemat zasilacza anodowego

Takie cudo od chińczyka ale testowałem też na Muzgowym oraz CRCRC bez regulacji ale wtedy było 250V a nie 150.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tyle że tych szpilek jak badam anodowe to nie ma

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

7 minut temu, Daniel_68412 napisał:

tyle że tych szpilek jak badam anodowe to nie ma

musisz zbadać pod obciążeniem prądem płynącym przez zasilacz jaki pobiera układ

jeśli będzie ok to nie ten kierunek a jeśli zobaczysz , że te szpilki pojawiają się możesz dodać przy lampie dodatkowy filtr 100 om i równolegle 47uF mkp

najtańszy znalazłem

https://allegro.pl/oferta/kondensator-mkp-47uf-400v-audio-12916445467

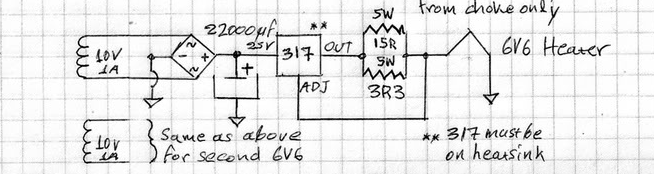

możesz też spróbować zmienić stabilizację napięcia na LM317 na źródło prądowe

w takiej formie

rezystor w źródle trzeba dobrać tak by na nogach żarzenia było odpowiednie napięcie

może to coś pomoże



[Daniel_68412]

47 minutes ago, slawek.xm said:

musisz zbadać pod obciążeniem prądem płynącym przez zasilacz jaki pobiera układ

no wydaje mi się, że badam - wszystkie pomiary włącznie z tym wyżej były wykonane na działającym dacu

dzięki za wskazówki - obadam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
taki sobie wstawię

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Godzinę temu, Daniel_68412 napisał:

no wydaje mi się, że badam - wszystkie pomiary włącznie z tym wyżej były wykonane na działającym dacu

dzięki za wskazówki - obadam!

https://eu.mouser.com/c/?q=C4GADUD5300AA3J
taki sobie wstawię

w zasilaczu masz 100om i 47uF co daje tylko F3=30hz

jeśli obnizysz wartość konda to musisz dopasować wiekszy rez filtra

a tym samym podnieść napięcie na trafie by uzyskać wymagane napięcie zasilania

... właśnie przyszło mi do głowy ,ze możesz zrobić podwajacz napięcia by uzyskać większy dropout

trochę mocy pójdzie w eter ale jest to sposób na zmniejszenie tętnień

Edytowane 10 Marca 2023 przez slawek.xm

[Daniel_68412]

6 minutes ago, slawek.xm said:

w zasilaczu masz 100om i 47uF co daje tylko F3=30hz

jeśli obnizysz wartość konda to musisz dopasować wiekszy rez filtra

spoko - jak twierdzisz ze to zle odfiltrowane anodowe to sobie obadam ten temat głębiej, akurat na trafie mam spory zapas

[Grzegorz7]

12 godzin temu, Daniel_68412 napisał:

mam taki szum

I w czym jest problem?
