Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[Grzegorz7]

3 minuty temu, Panjarek napisał:

Jak ustawie tak między 0 a 1mV i mierze po jakimś czasie to się waha od - 10mV do +10mV.

Wzmocnienie widzę od 3 do 10. A więc napięcie niezrównoważenia płynie o 1mV odniesione do wejścia. Decydują o tym niejednakowe warunki termiczne tranzystorów parami; Q1-Q4 do Q2-Q3.

Twój wynik to normalne zachowanie  w tym przypadku.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hemi]

21 minut temu, Panjarek napisał:

Jak ustawie tak między 0 a 1mV i mierze po jakimś czasie to się waha od - 10mV do +10mV.

W obu wzmacniaczach RJM, które zrobiłem napięcie stałe na wyjściu też wahało się w granicach + - kilkanaście mV. Jakie wzmocnienie ustawiłeś? Najlepiej nie przekraczać 10 dB  o ile sprzęt towarzyszący na to pozwala.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

11 minut temu, hemi napisał:

W obu wzmacniaczach RJM, które zrobiłem napięcie stałe na wyjściu też wahało się w granicach + - kilkanaście mV. Jakie wzmocnienie ustawiłeś? Najlepiej nie przekraczać 10 dB  o ile sprzęt towarzyszący na to pozwala.

Jeśli montowałeś to pewnie będziesz wiedział o co chodzi jeśli opiszę to tak:

R2A wstawiłem 1,5k Ohm a R3 10k Ohm.

R2B, R2C i R3X nie montuje i według tabeli z pliku excel wzmocnienie wynosi 12,5dB.

Tak też posługiwałem się tym dokumentem aby wyliczyć potrzebne wzmocnienie, słuchawki mają 98dB i 32 Ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Godzinę temu, Grzegorz7 napisał:

No przecież jest napisane: R4,5,6 zapewniają regulację biasu offsetu wejściowego w celu wyregulowania napięcia offsetu wyjściowego...

Niczego więcej się nie da zrobić.

można zamiast jednego reza dać potek wieloobrotowy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

9 minut temu, slawek.xm napisał:

można zamiast jednego reza dać potek wieloobrotowy



R5 jest potencjometrem wieloobrotowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

11 minut temu, Panjarek napisał:

R5 jest potencjometrem wieloobrotowym.

chyba R6

dopiero teraz zjechałem niżej i zobaczyłem docelowy schemat 🙂 🙂  🙂

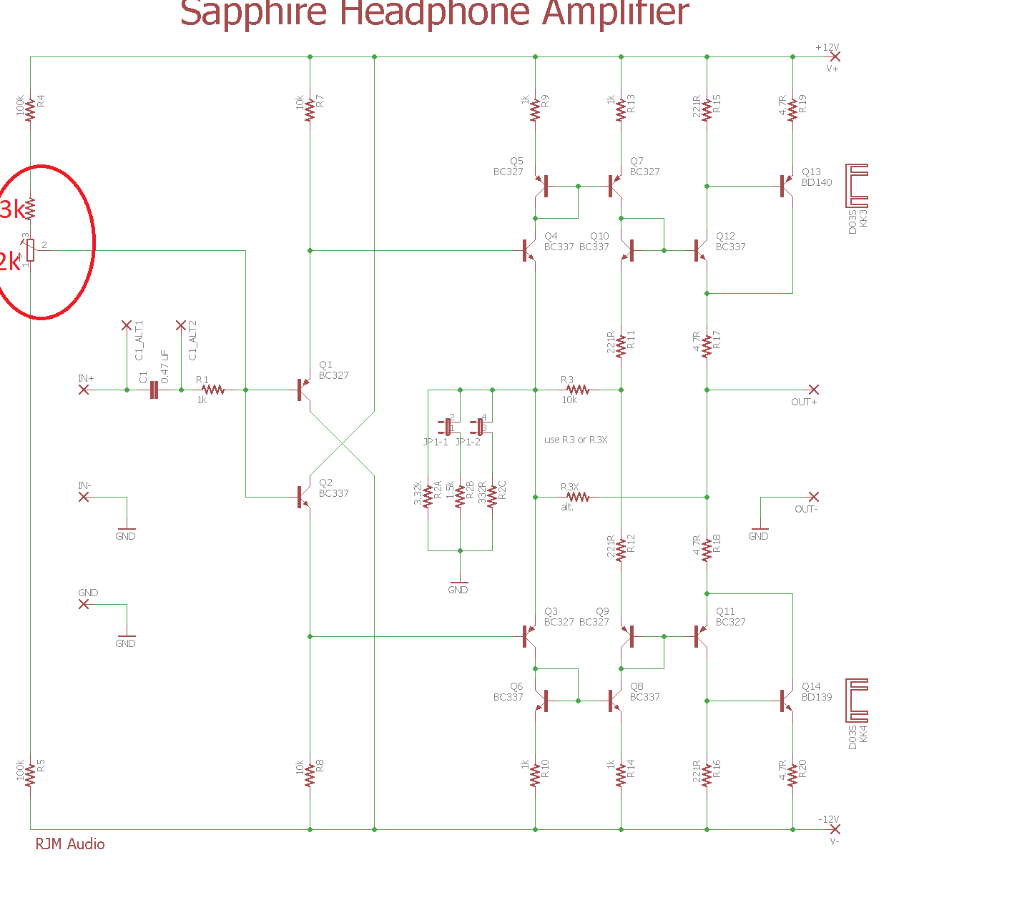

aby mieć większy zakres regulacji zamiast potka daj rezystor 3k i potemcjometr wieloobrotowy 2k

powinieneś mieć możliwość dokładniejszej regulacji

możesz te 3k dolutować szeregowo do reza 100k by nie komplikować płytki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tylko sprawdź najpierw opór na potku po regulacji może trzeba zastosować inne wartości

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hemi]

Godzinę temu, Panjarek napisał:

Jeśli montowałeś to pewnie będziesz wiedział o co chodzi jeśli opiszę to tak:

R2A wstawiłem 1,5k Ohm a R3 10k Ohm.

R2B, R2C i R3X nie montuje i według tabeli z pliku excel wzmocnienie wynosi 12,5dB.

Tak też posługiwałem się tym dokumentem aby wyliczyć potrzebne wzmocnienie, słuchawki mają 98dB i 32 Ohm.

Myślę że wzmocnienie masz ok. Podczas użytkowania wzmacniacza zawsze możesz skorygować wzmocnienie według potrzeb rezystorem R2A.

W układzie regulacji napięcia stałego na wyjściu nic nie zmieniaj. Jeśli napięcie się waha się na + i na - tzn że zakres regulacji jest w porządku. Po zamknięciu wzm. w obudowie i ustabilizowaniu się temperatury wahania się zmniejszą. Zwróć uwagę czy tranzystory, które mają być zwarte termicznie mają dobry kontakt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

10 minut temu, hemi napisał:

Zwróć uwagę czy tranzystory, które mają być zwarte termicznie mają dobry kontakt.

A które muszą być zwarte termicznie? Q14 z Q15 oraz Q13 z Q16?

Nie mam ich zwartych, myślałem, że Q16 i Q15 są od regulacji napiecia i nie ma potrzeby takiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hemi]

Tak jak napisałeś. Q13 z Q16 i Q14 z Q15. Ponadto te pary powinny być na wspólnych niewielkich radiatorach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

26 minut temu, hemi napisał:

Tak jak napisałeś. Q13 z Q16 i Q14 z Q15. Ponadto te pary powinny być na wspólnych niewielkich radiatorach.

Obudowy elektrycznie muszą być od siebie odizolowane?

Jedna śrubka ich razem nie skręcę więc jak skoro mało miejsca?

Masz może jakaś fotę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Te tranzystory nie muszą być sprzężone termicznie!

Nie twórzcie tu nowej elektroniki.

One mają być po prostu chłodzone. Nic więcej.

Termiczne sprzężenie dotyczy tranzystorów wejściowych oraz wzmacniacza prądowego.

Tranzystory na radiatorach są zupełnie nieistotne dla stabilizacji BIAS i napięcia wyjściowego oprócz tego, ze podgrzewają całość.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

17 godzin temu, Grzegorz7 napisał:

No to wygląda na zabezpieczenie układów wejściowych przed zakłóceniami od strony wejść. Stosowałem podobne układy transil. Ale tu wydaje się to dziwne. Może to mostki małej mocy (bardzo popularne) do prostowania sygnału wejściowego (bez sensu) albo mostki zastosowane jako takie bardziej toporne od diod transil zabezpieczenie; katody mostka do plusa zasilania, anody do masy albo minusa. Druga przekątna zwarta (albo i nie) i połączona z wejściem. Zabezpiecza to przed wzrostem sygnału (i zakłóceń) ponad wartość zasilania. Czasami strzela i zwiera zasilanie...



Po markerze zapisanym na układnie nie mogę zlokalizować co to za układ, nawet nie wiem co to za firma. Wczoraj na olx w okolicy ktoś za 25 zł sprzedawał najprostszy model Omrona. Podjechałem, kupiłem i okazało się że tam siedzą też takie dwa. W poniedziałek podmienię i mam nadzieję, że ruszy. Muszę mamę uczulić, żeby już nie podłączała ładowarki od laptopa zamiast dedykowanej 6V 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hemi]

14 godzin temu, Panjarek napisał:

Obudowy elektrycznie muszą być od siebie odizolowane?

Jedna śrubka ich razem nie skręcę więc jak skoro mało miejsca?

Masz może jakaś fotę?

Tak, muszą być odizolowane. Najlepiej zastosować fabrycznie izolowaną odmianę obudowy TO126.

Zespół dwóch tranzystorów + radiatory najlepiej skręcić przed wlutowaniem w PCB.

Fotkę masz na stronie phonoclone.com

Na forum diyaudio jest obszerny wątek o tym wzmacniaczu, w którym autor projektu udziela wskazówek i odpowiada na pytania użytkowników. Pierwszych 50 stron dotyczy wcześniejszych wersji. Lekturę najlepiej zacząć od str. 51 gdzie opisana jest wersja aktualna. Link poniżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Czy potencjometr na wejściu końcówki może szumieć (zanim się rozgrzeje???)



Mam (też) takiego dziadka Blaupunkt MX70, to w nim. Poprawiałem luty na płytce ale nic. Zarówno na odłączonym kondensatorze sprzęgającym jak i na włączonym.

Ewidentnie jest to potek bo jak w niego stuknę to się poprawia.

Pryskanie S61 nie pomaga

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Października 2022 przez kramyeu

[Daniel_68412]

4 minutes ago, kramyeu said:

Ewidentnie jest to potek bo jak w niego stuknę to się poprawia.

Pryskanie S61 nie pomaga

Czyli zapewne potek - Pryskanie na ogół nie pomaga - jak już to na chwilę. Wpisz "potencjometr RetroAudio" w YouTube. Trzeba rozłożyć i wyczyścić ipa lub wymienić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Jak pozbyć się kleju na płytce drukowanej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

39 minut temu, wojkubi napisał:

Jak pozbyć się kleju na płytce drukowanej?

Jakiego kleju?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Tego co używają do przyklejania kondensatorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

25 minutes ago, wojkubi said:

Tego co używają do przyklejania kondensatorów.

Grzejesz ciepłym powietrzem i zdrapujesz lub można też polać IPA poczekać z 10min i powinien zacząć odchodzić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lost]

Ktoś zna jakiś sposób do robienia zaokrąglonych ścieżek przy projektowaniu płytek drukowanych. Używam KiCada i tam wychodzą kanciaste, kąty 90/45 stopni. Pod termotransfer można wygładzać w paintcie, ale może ktoś ma jakiś sposób?  Chodzi o efekt jak w starych Luxmanach, Sansui itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

9 hours ago, lost said:

KiCada

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tldr: da się ale trzeba się pobawić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Cześć.

Koledzy zrobiłem całkiem przyzwoity wzmacniacz słuchawkowy i potrzebny mi teraz do niego dac USB żeby wstawić w jedną obudowę.

Czy kopia Amanero plus pcm1794 taki jak tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to dobre rozwiązanie czy są jakieś ciekawsze opcje?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

       Eton 7-360 hex plus  Eton 28SD1

Czy widział ktoś zwrotke do takiego duetu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

@yogilla         A co Uncle Google zastrajkował 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

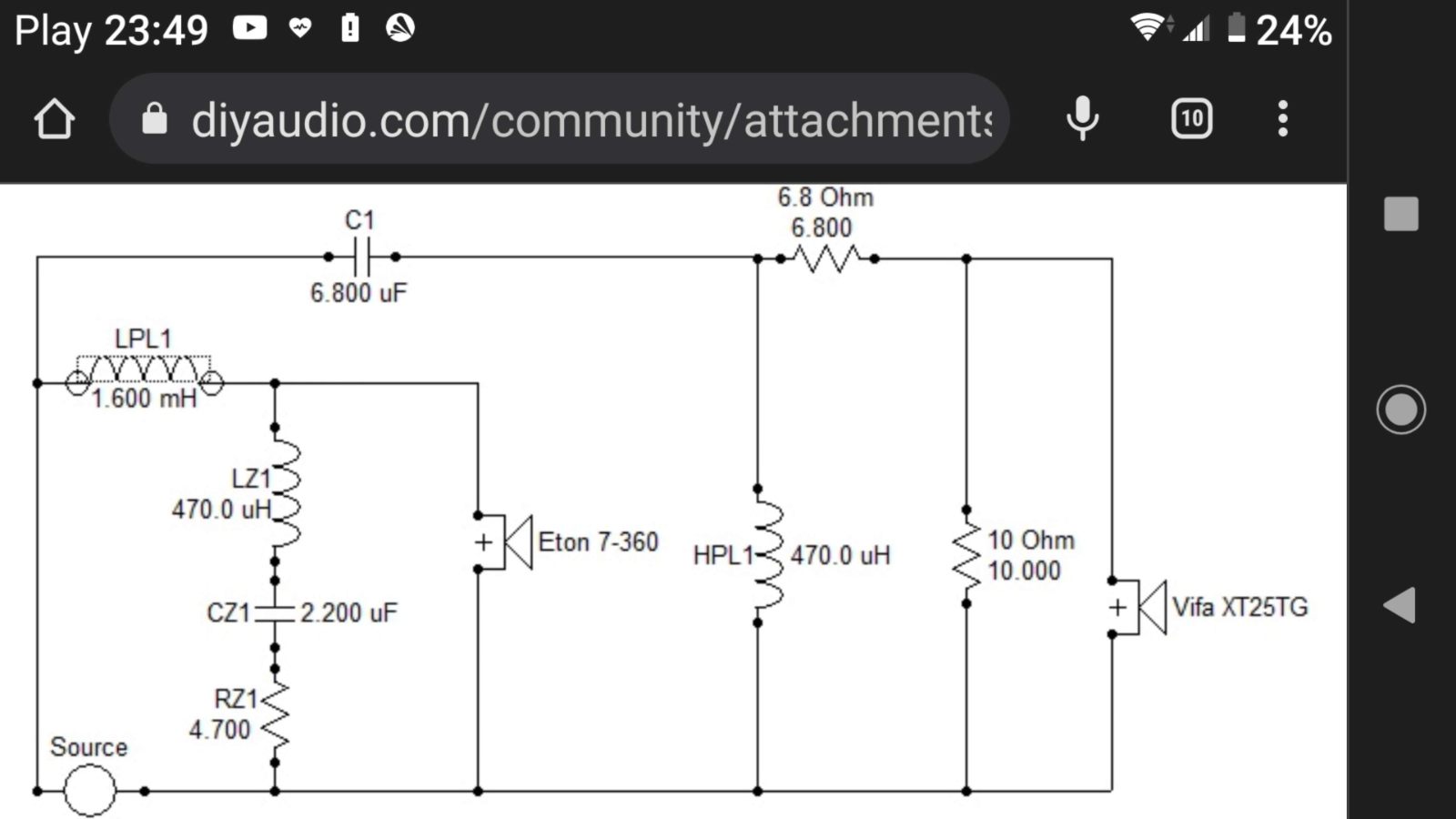

co prawda z Seasem, ale Twój Eton to akurat też bułka z masłem i zostaje tylko kwestia

dopasowania spl, co radzę zrobić tylko na jednym rezystorze, bez L-pada, jak tu.

Można to też zrobić z pułapką szeregową, ale co kto lubi ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUSZN]

Witam!

Chciałem dogiąć sprężynki od słuchawek Sennheisera HD600, i ręka mi drgnęła w konsekwencji urwałem druciki od przetwornika. Próbowałem lutować ale nie dałem rady. Może ktoś polutuje, szkoda kupować nowe przetworniki... Proszę o pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

7 minut temu, DARIUSZN napisał:

Witam!

Chciałem dogiąć sprężynki od słuchawek Sennheisera HD600, i ręka mi drgnęła w konsekwencji urwałem druciki od przetwornika. Próbowałem lutować ale nie dałem rady. Może ktoś polutuje, szkoda kupować nowe przetworniki... Proszę o pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ten drucik jest lakierowany. Trzeba go oskrobać , potem obie czyste końcówki pobielić cyną. Złączyć je i podgrzać grotem już bez cyny bo końcówki pobielone. Tak powinno złapać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Października 2022 przez krzysieks_2007

[yogilla]

19 minut temu, audioburak napisał:

@yogilla         A co Uncle Google zastrajkował 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

co prawda z Seasem, ale Twój Eton to akurat też bułka z masłem i zostaje tylko kwestia

dopasowania spl, co radzę zrobić tylko na jednym rezystorze, bez L-pada, jak tu.

Można to też zrobić z pułapką szeregową, ale co kto lubi ...

Wczoraj przeglądałem ten wątek, wielkie dzięki za podpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Jednak wolałbym pułapkę szeregową z dodaną małą pojemnością,

mimo, że pasmo Etona nagle ginie - i to ze sporą stromością

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUSZN]

Dziękuję spróbuje pod lupą delikatnie. Dam znać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

1 hour ago, krzysieks_2007 said:

Ten drucik jest lakierowany. Trzeba go oskrobać , potem obie czyste końcówki pobielić cyną. Złączyć je i podgrzać grotem już bez cyny bo końcówki pobielone. Tak powinno złapać.



2 minutes ago, DARIUSZN said:

Dziękuję spróbuje pod lupą delikatnie. Dam znać.

Kiedys mr CarlsonLab sprzedawał patent na to - chodziło o lutowanie zerwanego uzwojenia cewki - żeby zdjąć tą izolację na wielu żyłach wystarczy obciąć końcówkę, pobielić grot i przyłożyć do końcówki która nie ma lakieru wtedy izolacja zacznie się cofać - probując przez izolację nie ma odpowiedniej przewodności cieplnej.

Niestety nie miałem okazji sprawdzić tego patentu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
