Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[adalbert]

4 godziny temu, Panjarek napisał:

Panowie jaki polecicie kabel do łączenia pcb z potencjometrem i potencjometru z gniazdami rca?

Dobrze aby był dość miękki.

Ja używałem takiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale jest bardzo giętki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Cześć.

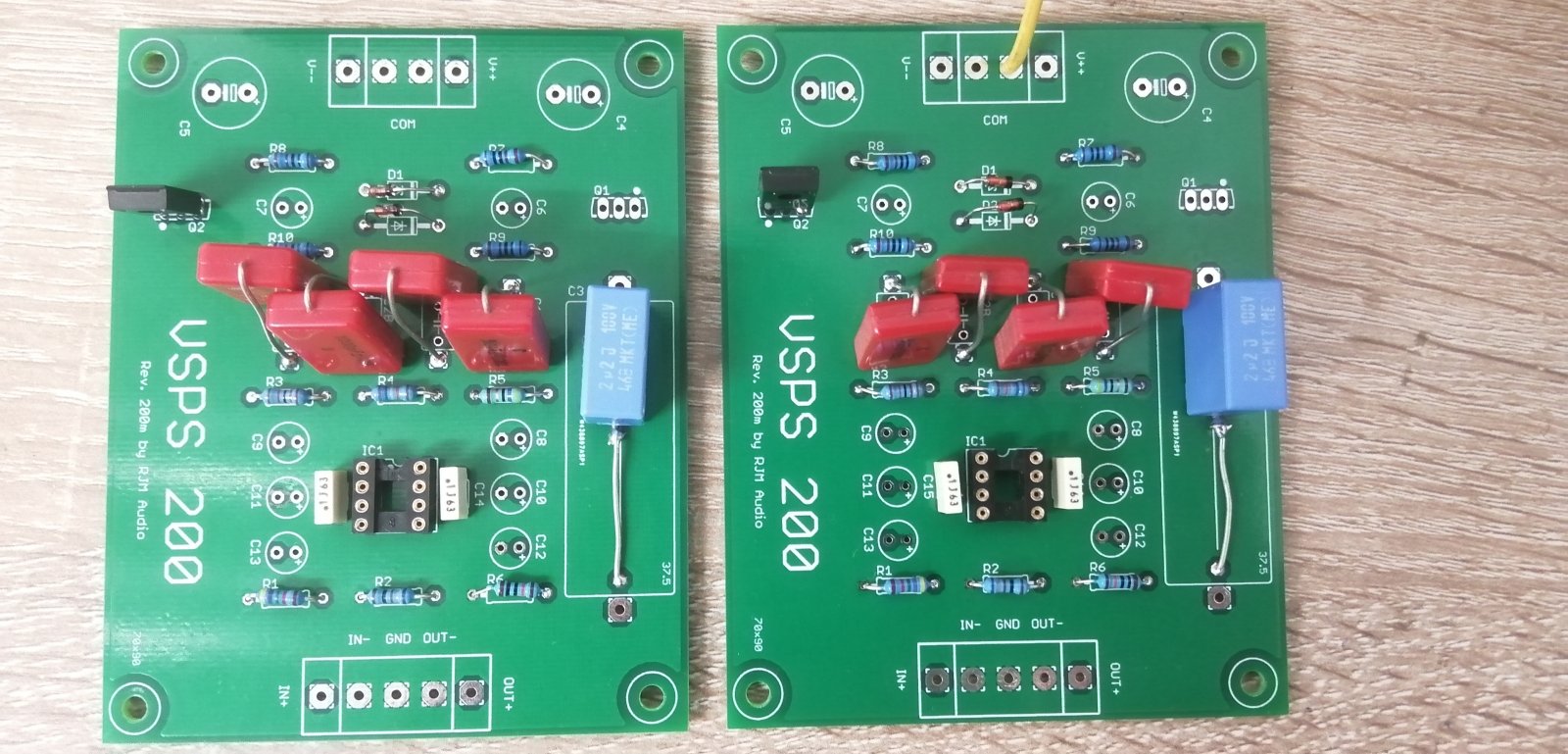

Panowie kupiłem kondensatory mikowe gdyż takie wymagane są w bom preampa i przyszły takie dziwne czerwone jak na załączniku.

Będą okej czy dać styroflex lub foliowe wima?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

3 minuty temu, Panjarek napisał:

Cześć.

Panowie kupiłem kondensatory mikowe gdyż takie wymagane są w bom preampa i przyszły takie dziwne czerwone jak na załączniku.

Będą okej czy dać styroflex lub foliowe wima?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jeśli zalecane są mikowe to nie kombinuj

sprawdzałeś pojemności przed lutowaniem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Nie mierzyłem. Nie mam czym zmierzyć tak małej pojemnosci.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

5 minutes ago, Panjarek said:

Nie mierzyłem. Nie mam czym zmierzyć tak małej pojemnosci.

Słynne t4 ogarnia zdaje się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Jeśli pojemność będzie w zakresie 10% to mogą być? Same w sobie konkretnie te kondensatory nie będą zle? Bo miały być czarne słynne a przyszły te.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

25 minut temu, Panjarek napisał:

Jeśli pojemność będzie w zakresie 10% to mogą być? Same w sobie konkretnie te kondensatory nie będą zle? Bo miały być czarne słynne a przyszły te.

jeśli tolerancja jest 10 % to nic nie zrobisz ale mierząc je możesz tak dobrać by w każdym kanale w danym miejscu były bardzo podobne

jakiej są jakości mogą powiedzieć tylko ci co takich używali

wyglądają na mikowe, ale trzeba było wyrażać wąpliwości przed zalutowaniem lub od razu odesłać skoro spodziewałeś się innych

każdy element przed zalutowaniem trzeba zmierzyć bo jeden błąd może kosztować niewyobrażalne straty

a jeśli będzie później jakikolwiek problem to i tak będziesz szukał wylutowywał mierzyl i psul płytkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Jeden nadmiarowy rozwala się i sprawdza czy to mikowe... 😉

A te dłuższe (wychodzące na górę) doprowadzenia zgodnie z regułami do właściwego końca podłączone? Same kondensatory mają w ogóle wyróżnioną "zewnętrzną" elektrodę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Panowie kolejne pytanie.

Jeśli chodzi o opóźnienie załączania napięcia anodowego we wzmacniaczu lampowym to wstawiać czy nie?

Bo szukam i czytam to niby przedłuża żywotność lamp ale są kilkudziesiacioletnie konstrukcje bez tego które działają do dziś.

Gdzieś też wyszukałem, że dobrze aby wyłączając wzmacniacz zacząć od napięcia anodowego a później wyłączyć żarzenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

2 godziny temu, Panjarek napisał:

Panowie kolejne pytanie.

Jeśli chodzi o opóźnienie załączania napięcia anodowego we wzmacniaczu lampowym to wstawiać czy nie?

Bo szukam i czytam to niby przedłuża żywotność lamp ale są kilkudziesiacioletnie konstrukcje bez tego które działają do dziś.

Gdzieś też wyszukałem, że dobrze aby wyłączając wzmacniacz zacząć od napięcia anodowego a później wyłączyć żarzenie.

1.tak

2.najczęściej miały prostownik lampowy ,który działał jak opóźnianie zasilania anodowego

3.Rzadko wyłącznik zasilania daje taką możliwość, ale tak by było lepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

8 minut temu, artw napisał:

3.Rzadko wyłącznik zasilania daje taką możliwość, ale tak by było lepiej

Gitarowe prawie wszystkie tak mają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

3 godziny temu, Panjarek napisał:

Gdzieś też wyszukałem, że dobrze aby wyłączając wzmacniacz zacząć od napięcia anodowego a później wyłączyć żarzenie.

tak

opożnienie podawania napięcia anodowego możesz zrobić termistorem ntc wlączaąc go szeregowo z uzwojeniem pierwotnym trafa anodowego

tylko trzeba dobrać termistor

np taki

jeśli jeden za mało to dwa szeregowo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a jeśli wzrastanie będzie zbyt wolne to kupić inny termistor 3 zl to chyba nie majątek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolo]

W tym temacie warto przeczytać ten artykuł. Autor to Merlin Blencowe. Żeby zachęcić zacytuję jedno zdanie.

But let's get one thing straight: a standby switch does not extend the life of the valves, in fact it is more likely to reduce their useful life.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Są różne szkoły. To tak jak za prądem żarzenia. Stabilizować czy pozwolić na udar przy włączaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolo]

Fair point. I dlatego życie jest piękne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Słuchajcie, nie wiecie gdzie zdobyc jakieś sygnały testowe do audio w plikach, sinus, prostokąt dla 44,1 oraz gęstych formatów . ? Potrzebne do testowania dac'a na oscyloskopie.

MP3 odpadają, tylko wav albo flac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

@jar wygenerować w audacity lub czymś podobnym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

39 minut temu, jar1 napisał:

Słuchajcie, nie wiecie gdzie zdobyc jakieś sygnały testowe do audio w plikach, sinus, prostokąt dla 44,1 oraz gęstych formatów . ? Potrzebne do testowania dac'a na oscyloskopie.

MP3 odpadają, tylko wav albo flac.

Rew.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

16 minut temu, przemak napisał:

Rew.

Można wygenerować pliki, jakie się chce ? I zapisać do wav?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

O co chodzi? Zauważyłem, ze po kostce AK4490 na sinusach dla wysokich częstotliwości mam schodki, czego nie było np. po kostce WM8740. Myślałem najpierw, że coś spierniczone mam, ale znalazłem takie pomiary w necie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Tu nie ma akurat AK4490 ale też widać różnice. A WM8740 też jest "czysty", bez schodków. Dlaczego?
Zaciekawiło mnie to i szukam dalszej zabawy i rozpoznania tematu.. I czy się tym przejmować czy nie.

I to ten sam plik i praktycznie taki sam cały ukłąd, jedynie różniący się kostką daca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Czerwca 2022 przez jar1

[przemak]

3 godziny temu, jar1 napisał:

Można wygenerować pliki, jakie się chce ? I zapisać do wav?

Tak. Jakie się chce to nie wszystkie, ale dużo 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Czy zasilanie Tcxo wymaga jakiegoś wyjątkowo dobrego zasilania.

Obecnie tcxo zasilam z ogólnej lini(zasila też spdif, klucze mutujące, procesor wizyjny itp. ) z zasilacza shunt od Muzga. Czy zasilanie tcxo wymaga specjalnego potraktowania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

To zależy od konkretnego modułu.

Miewają stabilizator w środku.

Dokładność wynosi np. 1 ppm/V podczas gdy nawet kilka ppm/C.

Nie tyle trzeba stabilizować co zasilać napięciem "izolowanym". Oznacza to aby minimalizować wszelkie zakłócenia symetryczne i asymetryczne przedostające się gałęziami zasilania.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

W dniu 5.06.2022 o 15:49, jar1 napisał:

O co chodzi? Zauważyłem, ze po kostce AK4490 na sinusach dla wysokich częstotliwości mam schodki, czego nie było np. po kostce WM8740. Myślałem najpierw, że coś spierniczone mam, ale znalazłem takie pomiary w necie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Tu nie ma akurat AK4490 ale też widać różnice. A WM8740 też jest "czysty", bez schodków. Dlaczego?
Zaciekawiło mnie to i szukam dalszej zabawy i rozpoznania tematu.. I czy się tym przejmować czy nie.

I to ten sam plik i praktycznie taki sam cały ukłąd, jedynie różniący się kostką daca.

Mierzysz z analogiem? Jaka jest częstotliwość tych schodków?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

W dniu 13.06.2022 o 14:53, Muzg napisał:

Mierzysz z analogiem? Jaka jest częstotliwość tych schodków?

Tak samo kiepsko jest przed jak i za analogiem. Na dodatek amplituda sygnału na wyjściu też nieco spada.

Nie podoba mi się, może jest coś nie tak. Albo kostka walnięta.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

17 minut temu, jar1 napisał:

Tak samo kiepsko jest przed jak i za analogiem. Na dodatek amplituda sygnału na wyjściu też nieco spada.

Nie podoba mi się, może jest coś nie tak. Albo kostka walnięta.



Zobaczy, czy nie masz w jednym jakiegoś trybu NOS włączonego. Wtedy częstotliwość schodków będzie równa Fs i filtr tego nie wygładzi. A zamiast plików polecam np program Daqarta. Wchodzisz w generator, dajesz poziomy na full i powinno być na 0dB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

32 minuty temu, Muzg napisał:

Zobaczy, czy nie masz w jednym jakiegoś trybu NOS włączonego

Nie do końca rozumiem, co to tryb NOS. Przy przełączaniu filtrów na AK sytuacja jest podobna.

Natomiast po podpięciu kabelkami do układu WM8740 sygnały wyższych częstotliwości są OK.



Dla ak4490 16kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Czerwca 2022 przez jar1

[Muzg]

1 godzinę temu, jar1 napisał:

Nie do końca rozumiem, co to tryb NOS. Przy przełączaniu filtrów na AK sytuacja jest podobna.

Natomiast po podpięciu kabelkami do układu WM8740 sygnały wyższych częstotliwości są OK.



Dla ak4490 16kHz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja tu widzę ok. 10 próbek na okres, czyli próbkowanie wynosi pewnie 176,4kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

54 minuty temu, Muzg napisał:

Ja tu widzę ok. 10 próbek na okres, czyli próbkowanie wynosi pewnie 176,4kHz.

Nie do końca rozumiem, co masz na myśli odnośnie próbkowania.

Fs dla pliku jest 44,1 kHz, MCLK 256xFs a BCLK 64xFs

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

17 godzin temu, jar1 napisał:

Nie do końca rozumiem, co masz na myśli odnośnie próbkowania.

Fs dla pliku jest 44,1 kHz, MCLK 256xFs a BCLK 64xFs

Wygląda jak oversamling x4. Masz ACKS=1? Jaki filtr wybrałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
