Projekty kolumn na glosnikach SB ACOUSTICS MW16P SATORI

[sizaru]

Witam panowie mam pytanie odnośnie wysokotonowych satori.Popełniłem takie kolumienki wg.tego projektu (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).Czy jest możliwość wstawienia w miejsce wysokotonowego wyższy model z serii Satori i czy ingerencja w zwrotkę była by duża.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Chcę przejść z XT na kopułkę SBA i pozwolę sobie spytać, czego Ci brak, że chcesz Satori ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

szczerze to lepszego detalu i przestrzeni.



I jak jest możliwość podmiany wysokotonowego z projektu na SB ACOUSTICS TW29R-B Satori

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

panowie pomóżcie !!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek213]

panowie pomóżcie !!!



Może zastosować jakąś sztywną membranę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

słyszałem u kolegi wysokotonówkę od SB SATORI TW29R-B i grało to ze wszech miar o niebo lepiej od tej w moim projekcie dlatego chcę ją wymienić. Kwestia tylko modyfikacji zwrotki czy jest to możliwe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek213]

Kwestia tylko modyfikacji zwrotki czy jest to możliwe?



Oczywiście, że jest to możliwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

jak bardzo trzeba byłoby modyfikować zwrotnicę? czy wystarczyłoby ograniczenie efektywności wysokotonowego czy jeszcze coś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek213]

Ja bym zamienił i posłuchał a jak się nie spodoba to bym odesłał. Zwrotnice trzeba zmienić ale jak się nie znasz i nie masz mikrofonu to pozostajesz na łasce kolegi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sizaru]

masz rację ostatnio był u mnie sławek.xm i on pomógł mi w zmianie wysokotonówki. Szczerze to w Łodzi brak takich fachowców jak np. na śląsku -pomocnych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[methan]

Są z Łodzi, ale nie odzywają się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtas75]

Co do WO24 czy nie jest on z słaby jak na swoją wielkość.Pytam bo po 18 sty latach przegrzałem cewkę w swoim Esotecu 20W75.Głośnik miał 130 W i 75 mm cewkę,a jednak stało sie,,,;(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[glorificamusaudio]

jak bardzo trzeba byłoby modyfikować zwrotnicę? czy wystarczyłoby ograniczenie efektywności wysokotonowego czy jeszcze coś



Zrobiłes sobie projekt z szeregową zwrotką

nie kazdy potrafi to ogarnąć



wg mnie sama wymiana wysokotonówki nie da Ci tego czego chcesz



jesli masz mozliwośc opisz kolumny na jakich słuchałes i dźwiek Cie zachwycił



czy to monitory 2-way czy 3-way czy tak jak Twoje 2,5way

i na jakich dokładnie głosnikach były zbudowane







generalnie mógłbys na próbe podmienić wysokotonówki 29R-B ma niżej pik rezonansowy

więc filtrowanie bedzie zachowane ilość wysokich możesz regulować rezystorem równoległym 18-33 omy

ale róznica w spl jest ok 0,5 db więc byc może odrobine głosniejszy tweeter akurat Ci podejdzie bez potrzeby zmian



jednak gra cały układ głosników i jestem pewny na 99% ,ze sama wymiana tweetera nie da Ci satysfakcji

ale oczywiście mogę sie mylić:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Lutego 2018 przez glorificamusaudio

[zapacoustics]

Kanciasta klasyka z SATORI MW19NWP-8 i TW29R z BR z tyłu - głośniki mają bardzo pozytywne wyniki CSD musiałem podnieść skale aby było coś widać i Harmonicznych które zaznaczają się dopiero przy bardzo głośnym odsłuchu. Pracuje jeszcze nad wersją z Berylem Satori.

Głośniki na pewno warte polecenia. Filtracja poniżej to 6 / 18 dB z podziałem na około 1900Hz. Uzyskana sprawność to około 88dB . Ścianka prosta niepochylona bez ścięć i zaokrągleń frontu. Kanciasta klasyka. około 25 litrów jeśli dobrze pamiętam rurka 68 dostrojona poniżej 40Hz. Wytłumienie Bituma, filc, fizelina, wełna . Kilka wzmocnień i przegroda zamykająca dolną pustą komorę.





filtracja

pasmo nie łączone

rozpraszanie z poziomie 0 , 15 , 30 na oko nie mierzyłem dokładnie

rozpraszanie w poziomie i pionie 0,15,30, 7 w dół i 7 w górę





Opóźnienia



Harmoniczne 2 i 3 dla różnych mocy



Impedancja



Dla Ciekawskich tak to wyglądało przed filtracją:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

88db wyszło Ci przy pelnej ,6db kompensacji BS?



Mierzone z 1m wartosc dla 2,83v ?



Pytam bo yoshi80 mowil o takim Splu sle dla 2 takich 19 na strone a nie jednej...





Nachlynie zbocza 6db na woofer?

Czy na tweeter?







Jak na woofer to napewno jakaś pulapka na te dzwony na koncu pasma?



Głośniki o nominalnej opornosci 8ohm?



Tweeter wersja ferrytowa?





Jak oceniasz brzmienie barwe i do jakich pomieszczen zalecal bys?



Jak z Basem i srednica porowujac wzgledem ukladu z MW16 na dole?



Generalnie gratuluje :)



Ps.

Jakie wymiary ma skrzynka?

BR do przodu zmienia coś?

Czy sluchales moze z jakas slabsza lampka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andiandi0321]

No to i ja coś pokaże niebawem koniec i odbieram paczki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

Czy to kolega Pogromca wykonał projekt? Jeśli jest TL to jestem pewien, że tak - super!

Ja już zakończyłem walkę (głównie z lakierowaniem) i ostateczna zwrotnica gotowa. Teraz biorę się za wersję z Berylem :) Jak czas pozwoli to może wrzucę trochę obrobionych pomiarów. Schematu zwrotnicy z oczywistych względów nie będzie.

Co o SPL to w dwudrożnych konstrukcjach musi być prawie pełna kompensacja BS. W 3 way i niskim podziałem ok. 200Hz. Jest szansa zbliżyć się do 88dB (2,83V) dla WO24 8ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Pawel_luk1 na diy audio wrzucil projkt 3 way full satorii i tam po kompensacj BS ,pelnej max to 83db.



Inaczej to bass jak z popierdulki wychodzil z tego co go zrozumialem.



Dopytuje bo analogicznie jezeli tu byla pelna kompensacha BS na 1 takim wooferze i wyszlo 88db to jest spora szansa ze w 3 way przy 2sztukach mw19 na strone wyszlo by 92-94db. Pytanie tylko czy mr13 czy 16 srarczy splu ( pkt podzialu 200-300hz )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andiandi0321]

Dokładnie tak Konrad projek wykonuje dla mnie Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

Po pierwsze w tamtym projekcie Paweł wyciął rezonans obudowy. Dzięki temu filtr działał optymalnie i obniża podbicie na basie w okolicach 70Hz o jakieś 4dB. Z pewnością równał do tego poziomu dlatego pisał o wypadkowej 84dB. Ja wykorzystałem to podbicie oraz inne czynniki i przy znacznie wyższej skuteczności zestawu bas z tych kolumn jest znakomity. Z pewnością niczego nie brakuje. Co ważne dałem go też w większą obudowę niż Paweł. Kilka osób już słuchało tego projektu i jeśli były uwagi co do basu to w stylu, że jest potężny, koncertowy i dużo. Nie jest to też zasługa pomieszczenia czy mocnej końcówki którą są napędzane. Tak więc drogi do własnego brzmienia są różne.

Przy 2x MW19 nie uzyskasz takiej skuteczności ponieważ konstrukcja dwudrożna wymusza kompensację minimum 4dB. Jak walczysz o SPL to najłatwiej to uzyskać w 3 drogach. Patrząc na aktualne obniżki cen przetworników SB Acoustic nie widzę najmniejszego sensu inwestowania w konstrukcje 2W. Dla obniżenia kosztów możesz na niskie dać papierowego SB23. Taki projekt też będę robił.

Teraz doczytałem i nie wiem czy dobrze zrozumiałem, chcesz dać 2xMW19 w konstrukcji trójdrożnej? Jeśli tak to co napisałem wyżej nie jest aktualne! No i wg mnie ten głośnik nie nadaje się do 3W a mnożenie go i podnoszenie kosztów nie ma żadnego uzasadnienia.

MW19 to idealny głośnik do 2 way z kopułką w falowodzie. Tylko w takiej aplikacji go widzę, z podziałem poniżej 2kHz. Pewnie klasycznie z berylem też dobrze się zgra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Jest szansa zbliżyć się do 88dB (2,83V) dla WO24 8ohm.

Hmmm, ciekawe. Przeciez WO24 ma bardzo niska sprawnosc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

To prawda. Też się pozytywnie zaskoczyłem. Patrząc na okolice 1kHz nogę przyjąć, że uzyskałem ok. 87dB z 2,83V. Wg mnie równowaga tonalna jest zachowana.



Wysłane z mojego HUAWEI P6-U06-orange przy użyciu Tapatalka





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

To prawda. Też się pozytywnie zaskoczyłem. Patrząc na okolice 1kHz nogę przyjąć, że uzyskałem ok. 87dB z 2,83V. Wg mnie równowaga tonalna jest zachowana.

Jestes pewny, ze masz dobrze skalibrowany system? WO24 w odgrodzie ma okolo 87dB przy 200hz, a po uwzglednieniu dyfrakcji oczywiscie mniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

KonradRak - no nie wiem.

Tzn tak ja to widzę : Co do MW19 - mozne także robić 2,5 drogi i wtedy spl bedzie dośc wysoki ;)

3 drogi na nich - dlaczego uważasz ze nie nadaje sie ?? rozumiem że chodzi Ci o wzgledy dźwiękowe w 3 drogach ??

Dla mnie i dla sporej części ludzi myslę że 3 drogi na takich przetwornikach ma zalete w postaci wąskiej skrzynki co jest in plus jezeli chodzi o wspołczynnik WAF :)

No i 2 woofery zagarają w około 50 litrach.

In minus to koszty - 2000zł za 4 przetworniki.



SB23 - mozliwe ze z jednym dźwiekowo spokojnie wystarczy.



Ale dwa to już z SPLem można poszaleć. I cenowo to 1100zł za 4 woofery.

In minus - może wymagać lodowki taki układ - skoro na jeden daje sie około 40 to na dwa ile ?? 80 - 90 litrów ??



co do WO24 i ltrażu to nie napisałes ile Ty zrobiłeś ale Paweł z Piorem mają , cytuje z Diy Audio za Pawłem :



" Wersja obudowy, którą zbudował Piotr, jest trochę inna. Miała litraż na woofer aż 62 litry,

jednak w wyniku odsłuchów i pomiarów została zmniejszona do ok. 45 - 46 litrów. "



Co do charakteru Basu to każdy szuka i odbiera inaczej - ja nie słyszałem nigdzie Wo24 więc mogę tylko wyciągać wnioski na podstawie opini innych. I z tego co słyszałm od innych to bas z WO24 jest specyficzny, niski, mocny Subwwoferowy i kinowy, a nie koniecznie kopiący i punchem - nie wiem czy domyslacie sie co mam na mysli 0 jednym słowem do Rocka i Metallu średni dobówr głosnika - tu SB23 i wyższe strojenie moze bardziej pasować.



A o wycinaniu 70hz nic nie wiem - te pułapki rlc to raczej na co innego.



I zwróć uwagę że u Pawła wypadkowy SPL wyszedł przy pełnej kompesacji około 79-80db 1W/1m ( tak ma skalibrowany Arta Box i program ) więc max 82-83db 2,83v/1m



Co do innnych czynników to jedyne co mi przychodzi do głowy by zgadnąć co tam masz na myśli to efekt room gain i mierzenie oraz strojenie cos w stylu Troelsa w o którym pisał w tych konstrukcjach : 88db Tuning vs 91db tuning :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Jeżeli chodzi o mnie to generalnie na 90% jestem zdecydowany na 3 drogi.

TW29 i ktorys MR na górze.



Ciągle wacham sie nad woofrem, wooferami. Do MW19 i SB23 dochodzi w mojej głowie Peerles HDS205 Nomex, bo za kpl 4 wyjdzie ok 1000zl, idzie wsadzić 2 sztuki w 60 litrów i można zrobić na nich wąską sciankę. Pytanie tylko czy to jednak nie a nisko jakościowo względem sekcji srednio wysokie na Satorii.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





i jeszcze jedno rozwiązanie - przestawiajlny filtr kompensacji BS tak jak kiedys robiło infinity, coś na zasadzie jednoczesnego tłumienia sredniaka i tweetera bez ruszania pkt podział Mid-High w zalezności od pomieszczenia i ustawienia kolumn. Proste geniealne i wygodne - tak mi się wydaje :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Marca 2018 przez Yasica

[Seweryn]

Ja już zakończyłem walkę (głównie z lakierowaniem) i ostateczna zwrotnica gotowa.



Fajne skrzynki, co to za fornir z jednego liścia jeśli można wiedzieć ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KonradRak]

Jestes pewny, ze masz dobrze skalibrowany system? WO24 w odgrodzie ma okolo 87dB przy 200hz, a po uwzglednieniu dyfrakcji oczywiscie mniej.

Jestem pewny, że nie jest skalibrowany bo mierzę z różnymi wzmacniaczami :) Od roku planuję już dać dedykowany wzmacniacz jednokanałowy ze stałym dzielnikiem i skalibrować cały system raz na zawsze. Teraz jak większość z nas obliczam porównując do referencji np TW29 przy założeniu, że producent nie kłamie. Widzę ile mi się dodaje na średnim, wiem dokładnie o ile tłumię wysoki oraz średni więc czułość mogę podać z dokładnością +-1dB.

Tzn tak ja to widzę : Co do MW19 - mozne także robić 2,5 drogi i wtedy spl bedzie dośc wysoki ;)

3 drogi na nich - dlaczego uważasz ze nie nadaje sie ?? rozumiem że chodzi Ci o wzgledy dźwiękowe w 3 drogach ??

Dla mnie i dla sporej części ludzi myslę że 3 drogi na takich przetwornikach ma zalete w postaci wąskiej skrzynki co jest in plus jezeli chodzi o wspołczynnik WAF :)

No i 2 woofery zagarają w około 50 litrach.

In minus to koszty - 2000zł za 4 przetworniki.

Po co ta walka o 90dB? 2,5 drogi to rozwiązanie oczywiście lepsze od 2 way ale kosztowo porównywalne z klasycznym 3 way z małym średniakiem. Jakościowo, dźwiękowo klasa niżej. To jest głośnik stworzony jako midwofer. Nie imponuje parametrami ale zagra dobrze na średnicy. No ten problem szerokich skrzynek i WAF to ja mam na co dzień, na szczęście nie ze swoja żoną. Jak ma być wąsko to już lepiej dać dwa ciężkie Revelatory 18cm albo taniej i tak samo dobrze Wavecory. SBA akurat tu nie ma odpowiednika.

Czyli sekcja basowa wyjdzie 3x drożej od jednego SB23 - szkoda kasy! Jeden SB23 też potrzebuje ok. 50L.

co do WO24 i ltrażu to nie napisałes ile Ty zrobiłeś ale Paweł z Piorem mają

Netto wyszło jakieś 55L (może odrobinę więcej). Strojenie 25Hz.

bas z WO24 jest specyficzny, niski, mocny Subwwoferowy i kinowy

To określenie "kinowy" bardzo mi odpowiada. Ja go nazwałem jako "koncertowy, estradowy" ale w tym pozytywnym sensie. Czyli jakbym był na profesjonalnie nagłośnionym koncercie Marcusa Millera.

A o wycinaniu 70hz nic nie wiem - te pułapki rlc to raczej na co innego.

A o wycinaniu 70hz nic nie wiem - te pułapki rlc to raczej na co innego.

Nie, chodzi o wycięcie rezonansu, który jest (w zależności od obudowy) powiedzmy na 40Hz. Brak tego układu podbija okolice 70Hz o 4dB, tworzy się kolano, którego na poniższych zdjęciach nie widać. Paweł dał RLC a ja nie. Nawet nie słuchałem bo nie mam takich cewek! :) >20mH

1. Charakterystyka bez wyrównania piku impedancji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2. Impedancja (sumaryczna dlatego już przesunięty)

3. Charakterystyka z RLC:

4. Impedancja:

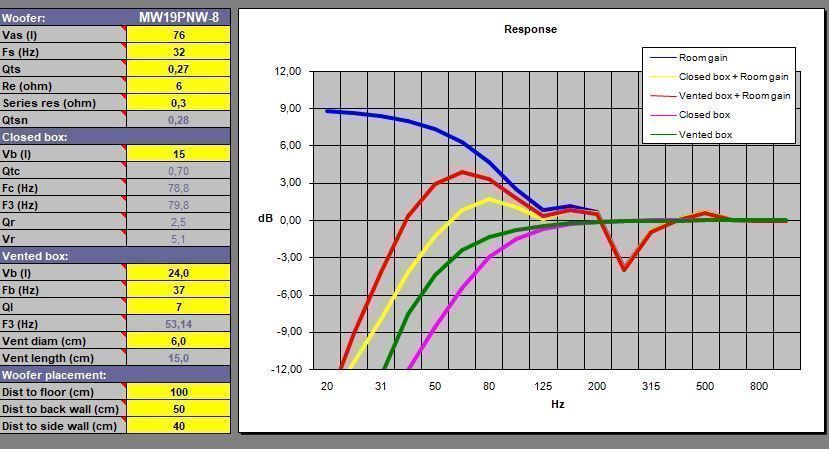

efekt room gain

efekt room gain

Odpowiedź pomieszczenia też musimy brać pod uwagę bo spieramy się o 3dB a w tym zakresie pomieszczenie tworzy armagedon +-kilkanaście decybeli. Ja mocno kompensuję "słabe" wofery aby trochę oszukać i wyciągnąć niskie. WO24 jest tak świetny, że już nie trzeba tak kombinować. Słucham kolumn zawsze w dwóch pomieszczeniach: salon 45m^2 (dramatyczna akustyka) i pokój odsłuchowy 15m^2 z częściową adaptacją akustyczną. No i wyciągam średnią :)

i jeszcze jedno rozwiązanie - przestawiajlny filtr kompensacji BS tak jak kiedys robiło infinity, coś na zasadzie jednoczesnego tłumienia sredniaka i tweetera bez ruszania pkt podział Mid-High w zalezności od pomieszczenia i ustawienia kolumn. Proste geniealne i wygodne - tak mi się wydaje :)

Nierealne. Tak samo jak dawanie możliwości regulacji wysokich tonów, zaraz audiofile by płakali, że przełączniki nieaudiofilskie itp. Dlatego najlepsze kolumny to takie, które sobie sami zaprojektujemy, w znanym pomieszczeniu i własnej elektronice.

co to za fornir z jednego liścia jeśli można wiedzieć ?

Klasyczny orzech w macie. Ostatnie liście o szerokości 450mm :(. Mam jeszcze z 30m^2 Jotoby 420mm. Gdybyś potrzebował to bardzo chętnie się pozbędę a wiemy, że forniry naturalne w liściach >400mm to towar deficytowy. Składam właśnie takie skrzynki więc jutro w dziennym świetle zrobię zdjęcia. Przepraszam za offtop.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zapacoustics]

Uśredniona czułość w całym pasmie tak by wychodziła - nie mierzyłem z dokładnością do mini decybela bo i po co :) A wy tak rozmawiacie o czułości na Basie czy o całej kolumnie :)

Tutaj macie głośnik przed filtracją , po filtracji i całe pasmo bez sumy BR na jednym wykresie. przy 100Hz jest 89dB przy 10KHz 92dB przy 1kHz 89dB mikrofon nie był z równej do wymagań ( do ustawionego napięcia ) odległości dlatego odjąłem ten 1-2 dB od średniej :)

Wysokie są delikatnie wyeksponowane a średnica wycofana to celowy zabieg brzmieniowy - Te wysokie grają tak cieplutko że chciało by się ostrzej :) Przy równiejszej Charakt grało nieco nudniej. Na 6dB pracuje Bas - Cewka nie jest duża bo nie było takiej potrzeby - będzie tam Wax-ik aby nieco wykonturować brzmienie. trochę śmieszne te wasze kłótnie o kompensacje - Nie ma żadnej reguły jeden głośnik wymaga sporej kompensacji jak np. ER18 drugi nieco mniejszej jak 8948A a jeszcze inny kompensacji prawie nie wymaga jak niektóre L-ki od Seasa. Tutaj po zbiciu grzebienia na górze poziom środka do Basu był niewiele wyższy. Charakterystyka Basu jest do liniowości względem niższej średnicy - w większości kolumn jest raczej podbita - niekiedy taki zabieg się mści bo akustyka pokoju dodaje trochę od Siebie.



Jakiś czas temu robiłem podobnie filtrowany i podobnej aplikacji tylko że większy litraż miał W18 duet iluminatorów 18sta i szpilka to ogólnie na środku bardziej podchodzi mi Satori na Basie można się kłócić ilość jest podobna satori gra nieco miększej. Na górze wygrywa szpilka - z swoją lepszą precyzją ale jest tez ponad 2 razy droższa.. Ten ferrytowy Satori to taki grzeczny chłopczyk.

Szpilka ma nieco szybciej odzywającą się Harmoniczną

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Marca 2018 przez zapacoustics

[sts]

Tutaj macie głośnik przed filtracją , po filtracji i całe pasmo bez sumy BR na jednym wykresie. przy 100Hz jest 89dB przy 10KHz 92dB przy 1kHz 89dB mikrofon nie był z równej do wymagań ( do ustawionego napięcia ) odległości dlatego odjąłem ten 1-2 dB od średniej :)



Nie za mało odjąłeś? W porównaniu do tego co publikuje producent środek pasma na Twoim wykresie przed filtracja jest jakieś 3dB wyżej



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



trochę śmieszne te wasze kłótnie o kompensacje - Nie ma żadnej reguły jeden głośnik wymaga sporej kompensacji jak np. ER18 drugi nieco mniejszej jak 8948A a jeszcze inny kompensacji prawie nie wymaga jak niektóre L-ki od Seasa. Tutaj po zbiciu grzebienia na górze poziom środka do Basu był niewiele wyższy. Charakterystyka Basu jest do liniowości względem niższej średnicy - w większości kolumn jest raczej podbita - niekiedy taki zabieg się mści bo akustyka pokoju dodaje trochę od Siebie.



No tak, ale u Ciebie tej kompensacji jest mało, pasmo wznosi się aż do 600Hz a na akustykę pokoju możemy liczyć maksymalnie w pasmie do 200Hz. Wiec znowu bedzie brakowało...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Marca 2018 przez sts

[sts]

W 3 way i niskim podziałem ok. 200Hz. Jest szansa zbliżyć się do 88dB (2,83V) dla WO24 8ohm.



Sprytnie, ale sprawdzałeś ile mocy wytrzymuje MR13P-8 przy takim cieciu? Wg producenta 30W przy 12dB/oct.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawel_luk1]

Witam,



Netto wyszło jakieś 55L (może odrobinę więcej). Strojenie 25Hz



Moje doświadczenie z litrażem dla WO24 są zgoła inne.

Testowałem WO24P-8 w różnych litrażach. Zacząłem od ponad 60l a skończyłem na 45l. Strojenie zmieniałem w zakresie 22-25Hz. Pomieszczenie ok. 30m2, dość dobrze wytłumione.

Dla mnie (i nie tylko) ten głośnik w litrażu ponad 50l grał, jak ja to mówię "na bezdechu". Był bas, ale taki mocno audiofilski - bez funu. Tylko dobrze zrealizowane nagrania (jazz, dobrze zrobiony pop) można było na tym słuchać. Słabe nagrania wypadały dość blado.



Nie, chodzi o wycięcie rezonansu, który jest (w zależności od obudowy) powiedzmy na 40Hz. Brak tego układu podbija okolice 70Hz o 4dB, tworzy się kolano, którego na poniższych zdjęciach nie widać.



Konrad, a co wtedy z zakresem poniżej 40-50Hz względem tych 70Hz? Port BR nie "dopompuje" tego zakresu o 4dB.

Rozumiem, że liczysz tu wyłącznie na efekt "room gain"?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Marca 2018 przez pawel_luk1
