Chiński DAC PCM1794 + AK4118 DAC

[McGyver]

Kiedyś miałem ten KIT, z tego co pamiętam to po włączeniu chyba uruchamiał się na ostatnio używanym wejściu.

[Kris_54701]

Bez znaczenia. Płytka uruchamia się na coax i działają jednocześnie obydwa wejścia. Tak coax jak i toslink. Priorytetem jest ten podłączony jako pierwszy, a raczej ten na który pierwszy zapodasz sygnał. Później możesz se dowoli przełączać pomiędzy jedynym i drugim, ale i tak obydwa działają jednocześnie. Zmienia się tylko wyświetlany napis. Jedynie USB jest rzeczywiście oddzielne.

[arturp]

mój chyba zdechł , cisza i bardzo gorący stabilizator lm317 . SRPP jest podłaczony bezpośrednio do PCM1794 , bez kondów a nawet rezystorów . może to jest przyczyna uszkodzenia . będę wdzięczny za wskazówki do jego reanimacji .

[McGyver]

59 minut temu, arturp napisał:

SRPP jest podłaczony bezpośrednio do PCM1794 , bez kondów a nawet rezystorów . może to jest przyczyna uszkodzenia .

Nie jest. Na wejściu SRPP (prawidłowo wykonanego) jest zero voltów.
Z kolei wyjścia PCM1794 można nawet zwierać do masy bez ryzyka uszkodzenia.
Przyczyny awarii szukaj gdzie indziej.

[arturp]

Godzinę temu, McGyver napisał:

Nie jest. Na wejściu SRPP (prawidłowo wykonanego) jest zero voltów.
Z kolei wyjścia PCM1794 można nawet zwierać do masy bez ryzyka uszkodzenia.

dzięki za info

[Kris_54701]

Bez konwersji nie zagra. Musi być obciążony rezystorem. Może z analogowka coś nie tak. Wstaw szeregowy rezystor na wyjścia do masy i przez kondensator na wejścia wzmacniacza. Powinno cicho zagrać. Symetryczne wyjścia również trzeba obciążyć rezystorami.

[arturp]

1 godzinę temu, Kris_54701 napisał:

Bez konwersji nie zagra

rezystory konwersji są ? wcześniej grał przecież , wszystko było OK . dzisiaj odpalam , w głośnikach cisza a na wyświetlaczu nie ma częstotliwości , jakby odbiornik padł .

[arturp]

Podłączyłem PCM1794 pod trafa Lundahla i dopiero na SRPP . Zagrał ale jeden kanał wyraźnie ciszej . PCM1794 i stabilizator potwornie się grzeją . Wygląda jak by w jednym kanale padło jedno z wyjść symetrycznych - nie ma z niego sygnału . Drugie symetryczne w tym uszkodzonym kanale działa więc gra ale o połowę ciszej niż kanał sprawny .

[McGyver]

Padnięta kość lub zwarcie. Posprawdzaj napięcia zasilające kość. Bo przyczyną padu kości może być także awaria zasilania. Grzanie kości i staba na to by wskazywało.

[77tajemniczy]

Witam.

Panowie kupiłem opa1612 i mi się mocno grzeją u was też?

[azael]

6 minut temu, 77tajemniczy napisał:

Panowie kupiłem opa1612 i mi się mocno grzeją u was też?

U mnie też się grzeje, ale czy 50 st. C to mocno...

[77tajemniczy]

Hmmmmm u mnie chyba powyżej 50 st C jak jak dotykam palcem to parzy dlatego wnioskuję że temperatura jest powyżej 50 st C

[azael]

9 minut temu, 77tajemniczy napisał:

Hmmmmm u mnie chyba powyżej 50 st C jak jak dotykam palcem to parzy dlatego wnioskuję że temperatura jest powyżej 50 st C

Palec nie mierzy temperatury, a 50 st C może już parzyć.

[sybic]

Palec nie mierzy temp. to fakt, ale 50 st jest taką charakterystyczną temperaturą, że palcem faktycznie można oszacować.

[77tajemniczy]

Wiem że palcem się nie mierzy ale mniej więcej ??. Sprawdziłem czujnikiem ds18b20 z Arduino i jest 74st C .

[azael]

28 minut temu, sybic napisał:

Palec nie mierzy temp. to fakt, ale 50 st jest taką charakterystyczną temperaturą, że palcem faktycznie można oszacować.

To już jest offtop:

Nie jest tak, ssaki posiadają termoreceptory, a one reagują na zmianę temperatury i nie są jej w stanie w żaden sposób szacować. Weź w ręce śnieżkę i pościskaj ją w dłoniach przez kilka minut, potem włóż do wody o temp. 20 st. C (ponad 16 stopni mniej niż temp. ciała). Parzy? ?

Żeby nie było offtopu:

Elektronika i dotyk to nie najlepszy sposób na ocenę temperatury. Niektóre "elektroniki" mogą pracować przy sporych temperaturach. Zamiast macania polecam termometr/czujnik/termopara i nota katalogowa. ?

Edytowane 4 Października 2019 przez azael

[Kris_54701]

Spokojnie, nawet zakładałem radiatorki, ale słabo się trzymały więc wywaliłem. Spokojnie można słuchać

[arturp]

przystępuję do wskrzeszenia mojego DAC-a . nie wiem z jakiego powodu doszło do uszkodzenia kości ale zapewne w wyniku rozłączania analogu od przetwornika . podobno ten przetwornik jest odporny na uszkodzenia wyjść ale ten egzemplarz nie wytrzymał moich eksperymentów ? . na wyjściach pojawiło się napięcie stałe  - w jednym kanale 5V na na obydwu zbalansowanych a w drugim 1,5v na jednym z wyjść zbalansowanych . wylutowałem PCM-a i kondy w okolicy .

Czy ktoś ma PCM1794A w godziwej cenie i z pewnego źródła ? Wprawdzie jest na allegro ale nie wiem czy to nie podróbka

[thomas_XLR]

W dniu 14.08.2018 o 17:52, (nie)przecietniak napisał:

Skoro sam niejako na własne życzenie stałem się okazjonalnym dokumentalistą niektórych kostek daców na tym forum, to udokumentuję również realny wygląd i istnienie PCM1794AQ, o którym wzmiankowałem kilka postów wcześniej. Jak się ma dźwiękowo do zwykłego PCM1794A - nie wiadomo - w internecie i na forach cisza - ani zdjęć - ani opinii. Na razie niech leży, może kiedyś "wkroczy na scenę" (być może w tym chińskim dacu z tego wątku, ale kto wie), chyba, że ktoś mnie uprzedzi, czego nie miałbym nikomu za złe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kolego arturp.

Jeśli chodzi o scalak PCM1794 na podmianę to pytaj u kolegi (nie)przecietniak-a.

Może jeszcze ma w swojej szafie. Zaznaczam , że jest to wersja PCM1794AQ!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Października 2019 przez thomas_XLR

[Kris_54701]

To dodatkowe Q oznacza zdaje się wbudowany eQualizer. Zapewne wymaga on odpowiedniego sterowania.

[pataus]

Taka róznica z opisu na TI

Qualified for Automotive Applications

AEC-Q100 Qualified With the Following Results:

Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature Range

Device HBM Classification Level 2

Device CDM Classification Level C6



Edytowane 7 Października 2019 przez pataus

[asta]

To dodatkowe Q oznacza zdaje się wbudowany eQualizer. Zapewne wymaga on odpowiedniego sterowania.

Jak ma wbudowany eQualizer, to ma pewnie jeszcze wejście karaoke :).
Dobre..

Wysłane z mojego EVA-L09 przy użyciu Tapatalka

[Kris_54701]

nie doceniacie tych kostek

[spokon]

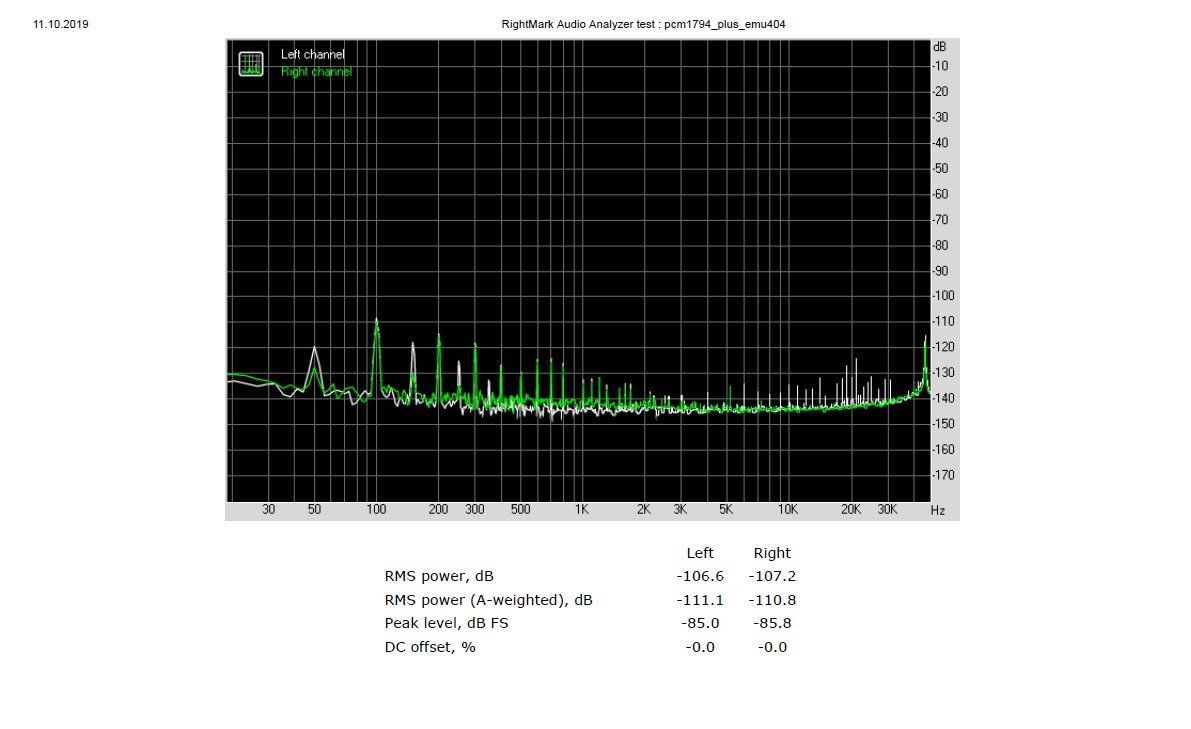

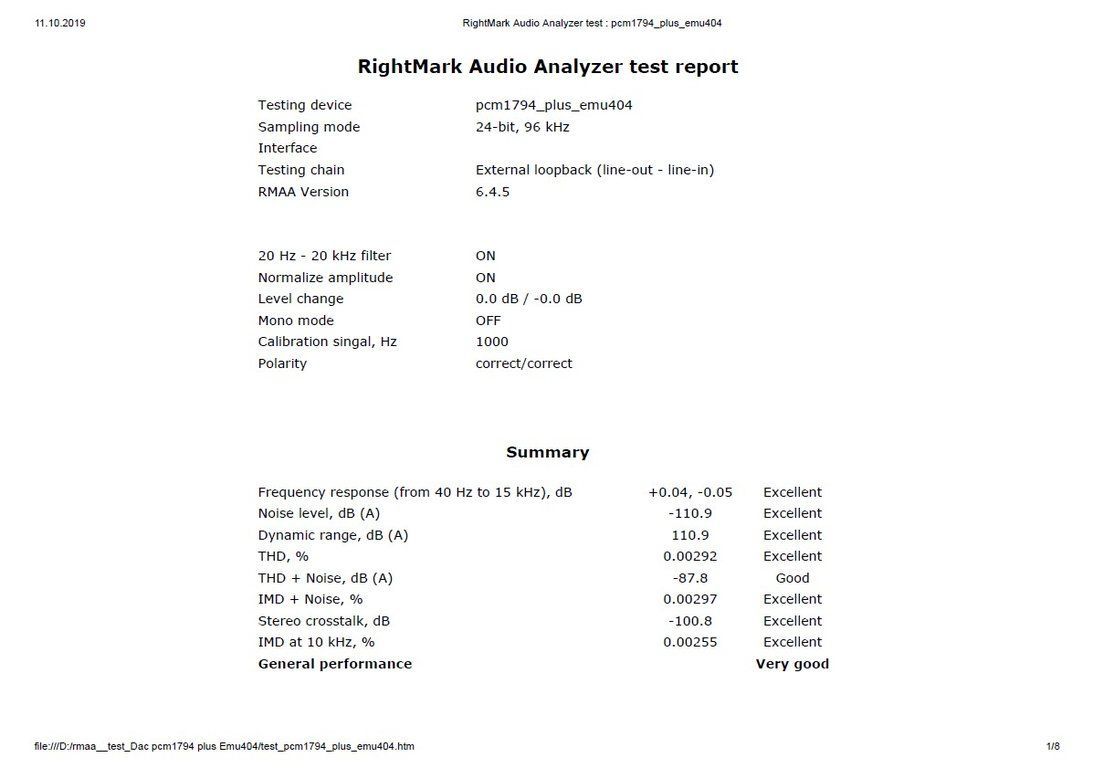

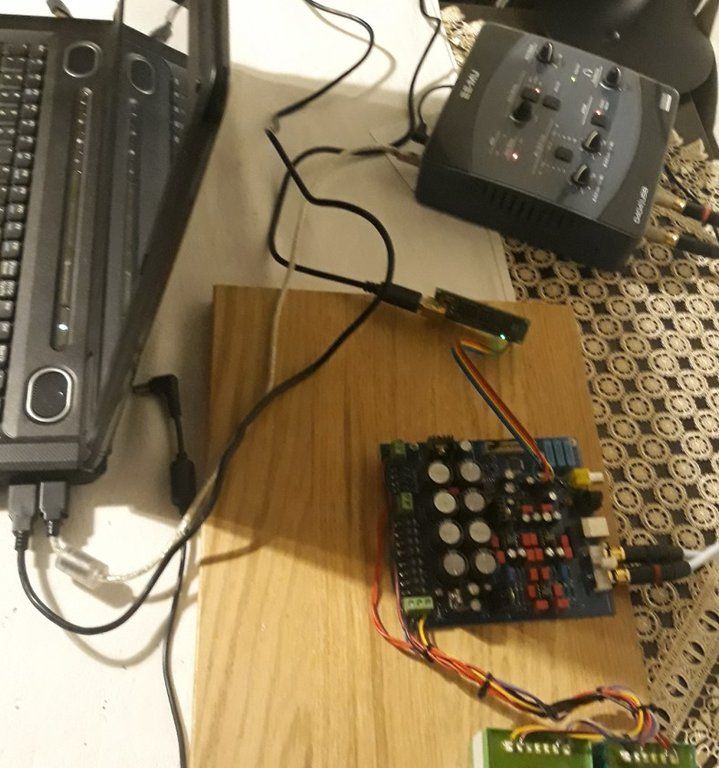

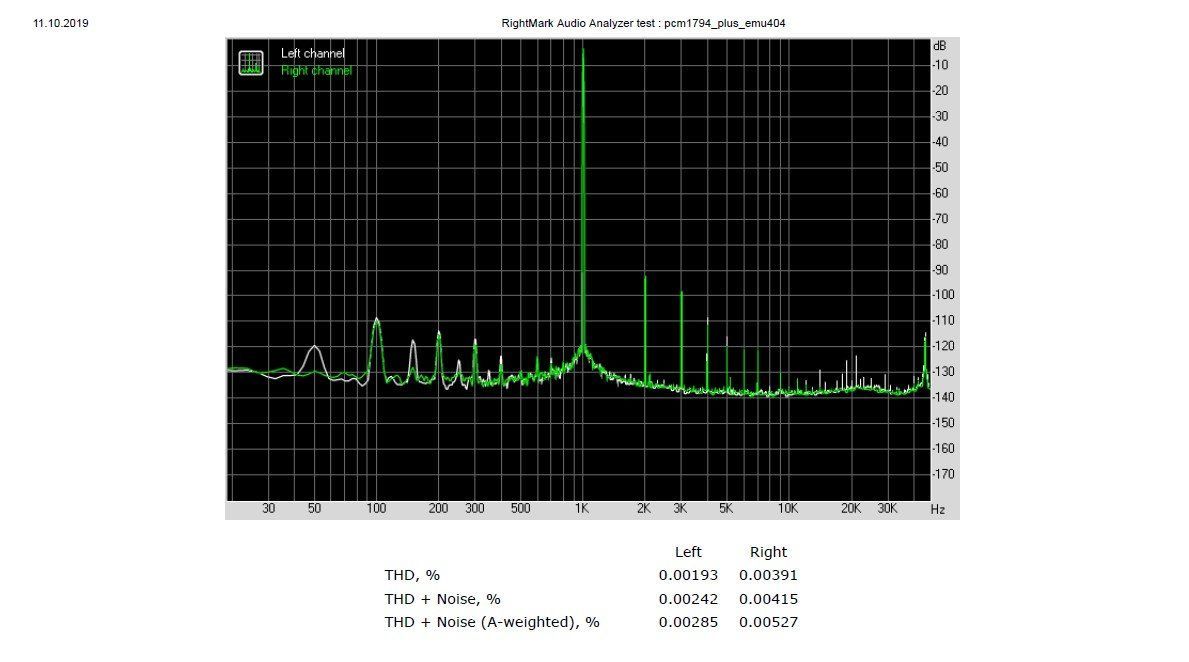

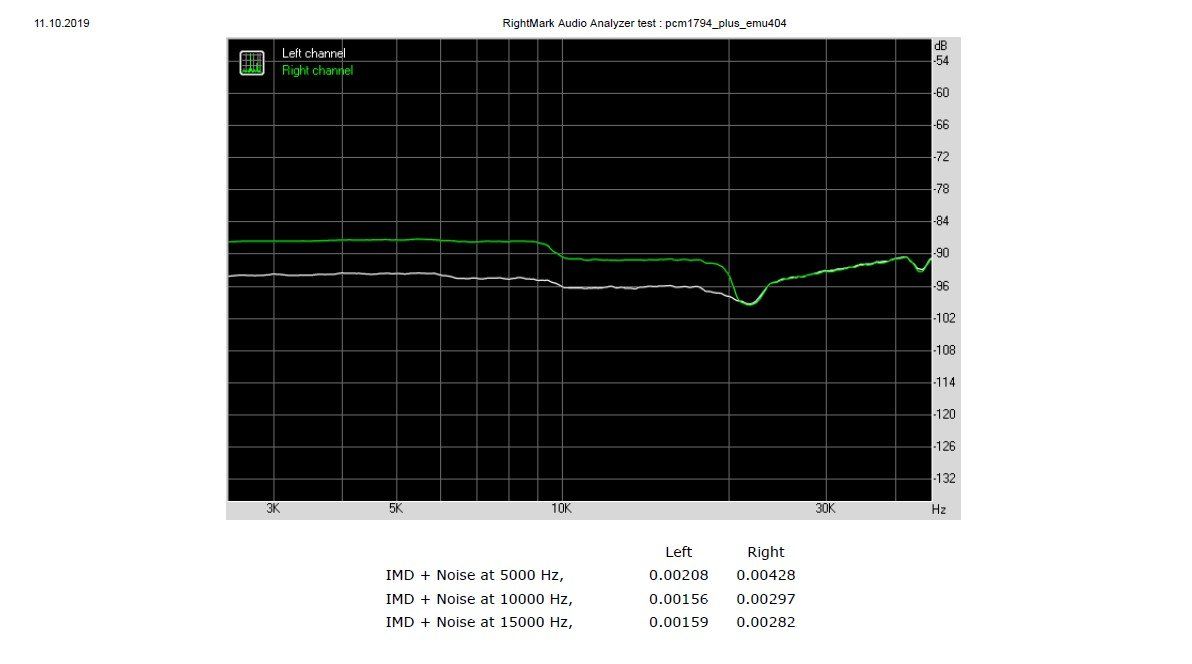

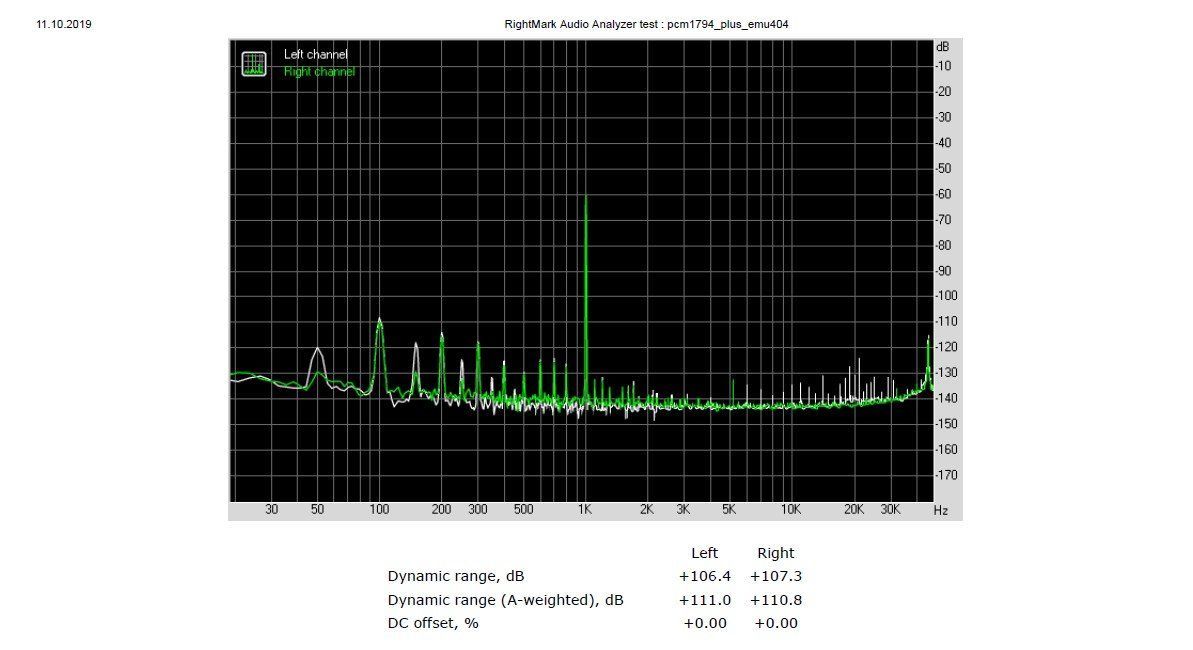

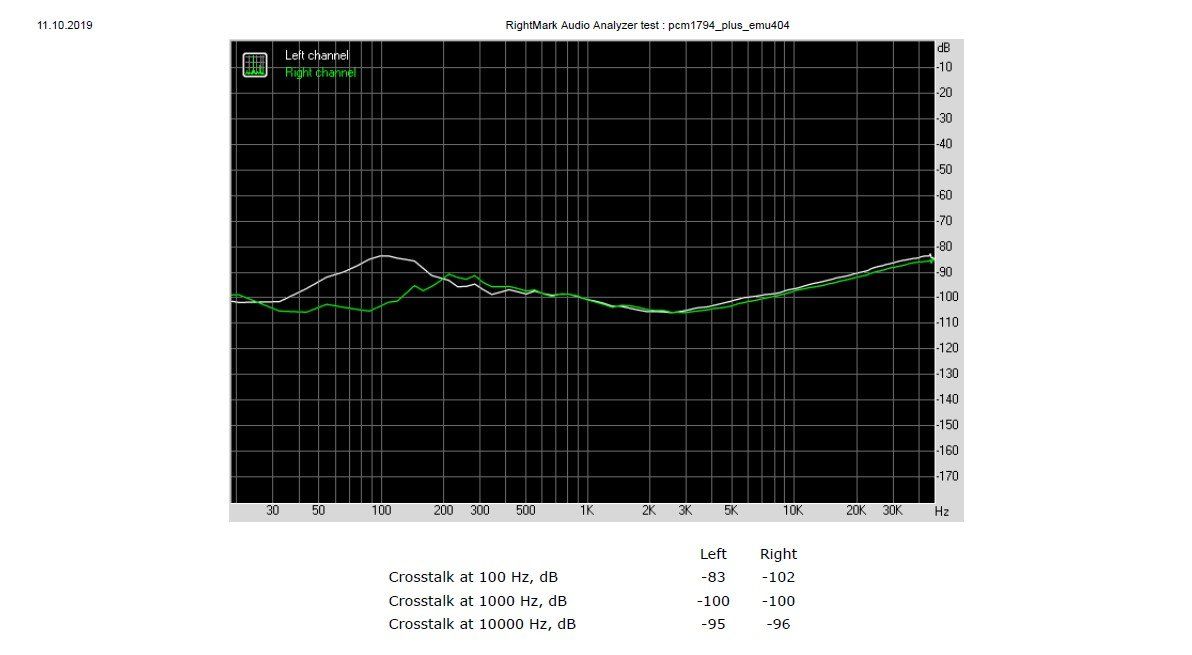

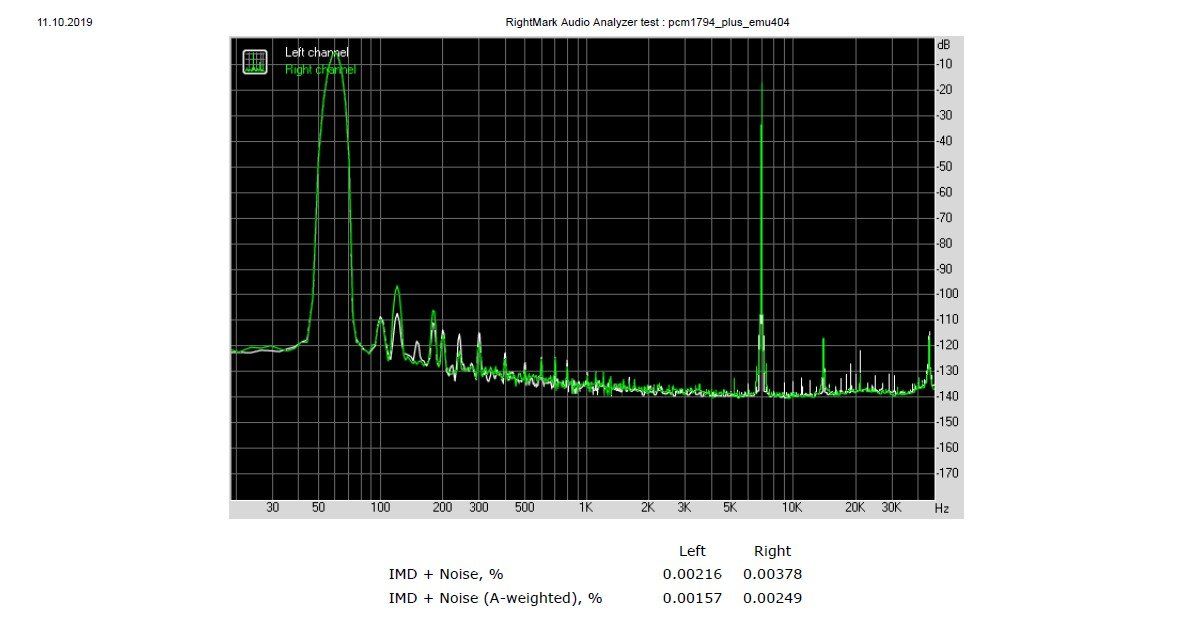

Korzystając z karty E-mu0404 USB       np.   (https://muzyczny.pl/117723_Emu-0404-USB-karta-audio.html)

oraz programu RMAA6  zrobiłem test DAC pcm1794 z filtrem borysa (borys2go)



 Sygnał z USB Audio 3.Lite po I2S dac pcm1794









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[spokon]

Byłem ciekawy, który Dac zagra lepiej w bezpośrednim porównaniu.

Tytułowy DAC pcm1794 po I2S (z filtrem borysa)  vs  DAC 9038Q2M (tryb prądowy, pcb borysa).

Izolator masy wg.projektu kolegi gavron04 dla dwóch DAC umożliwia takie połączenie.
Dzięki szybkiemu przełączaniu za pomocą zwykłego wyłącznika on-off mogę wybrać Dac którego chce aktualnie słuchać.

Zaskoczyło mnie to jak gra Pcm1794, a gra naprawde dobrze :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Jeśli według Ciebie PCM gra lepiej, to radzę spróbować prawdziwego r2r.

[McGyver]

W dniu 1.11.2019 o 17:37, spokon napisał:

Zaskoczyło mnie to jak gra Pcm1794, a gra naprawde dobrze

Ta kość jest znakomita, ale...
Nie dowiesz się co naprawdę potrafi PCM1794 dokąd nie połączysz go z dobrą analogówką nie na opampach, tylko na dyskretniakach albo na lampach.

[asta]

Ta kość jest znakomita, ale...
Nie dowiesz się co naprawdę potrafi PCM1794 dokąd nie połączysz go z dobrą analogówką nie na opampach, tylko na dyskretniakach albo na lampach.

Mc, czy stosujesz filtracje w. cz na lampowej analogówce?


Wysłane z mojego EVA-L09 przy użyciu Tapatalka

[McGyver]

Tak

[asta]

Tak

A mógłbyś podać jakieś sprawdzone rozwiazania, rc czy lc, typy i wartości el.

Wysłane z mojego EVA-L09 przy użyciu Tapatalka
