Czolem.

Mam na zbyciu zmontowany, uruchomiony, i odsluchany jeden uklad tda ver 2 z zasilaczem.i koscia w gradacji R1.

Jak by ktos byl zainteresiwany to zapraszam na prv. Mialo byc dla kolegi ale sie rozmyslil a ja z nim zostalem.

Wysokiej jakosci elementy, kondy vishay 1uf w odsprzeganiu oraz nichichony for Audio.

Share this post


Link to post
Share on other sites
xavian

Bo tak zrobil Fikus w swoim ostatnim projekcie, bo tak mialy niektore NAIMy, bo w cd Marantza mam 0,47uf Wimy dolozone do Oe 100nf 😉

Przejrzyj ten watek od początku, plus linki ktore podsylalalm podczas wspolych konsultacji w tym watku 😉

Share this post


Link to post
Share on other sites

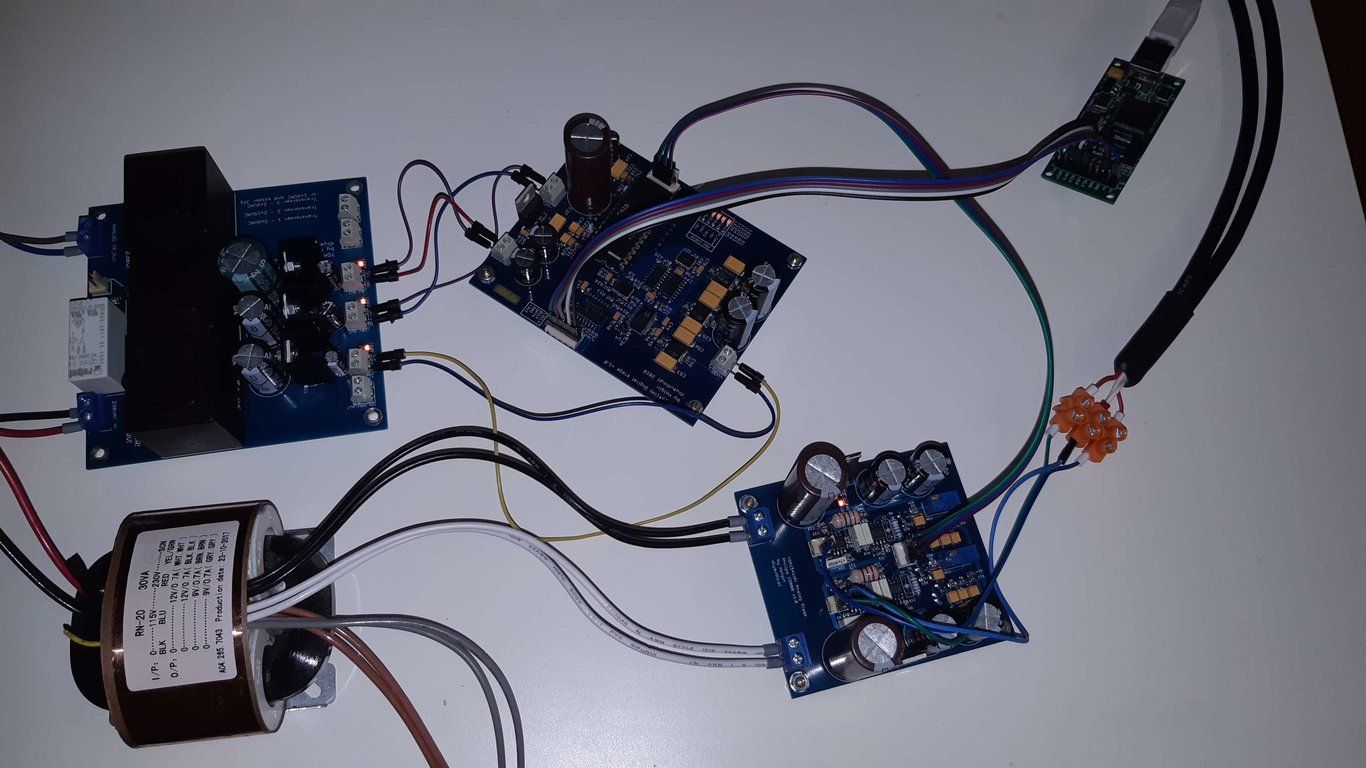

Witam. Po poprawnym montażu całość odpalona, śmiga.

W przypadku analoga - rezystor konwersji zastosowany 1k33 1%. Na oryginalnym rezystorze 500R było 12-13VDC stałego napięcia przy zasilaniu symetrycznym 15VDC.

DC offset na analogu wyregulowane, jeden kanał 40mVDC ; drugi kanał 68mVDC.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zdjęcie w dużej rozdzielczości > https://www.flickr.com/photos/[email protected]/albums/72157710334664952



www.gavron04.diyaudio.pl układy audio

Share this post


Link to post
Share on other sites

Zgadza się 🙂

W innym temacie Holgina wrzuciłem zdjęcia PCM61 🙂


www.gavron04.diyaudio.pl układy audio

Share this post


Link to post
Share on other sites

Wczoraj bym jeszcze mógł sprawdzić, ale aktualnie paczka z DAC jest już w drodze do właściciela 🙂 oryginalne transformatorki, które są na PCB w zupełności wystarczają. Należy jedynie zwrócić uwagę, że mają większe napięcie na jałowo. Z trafa 2x15vac miałem po obciążeniu ledem który jest PCB zasilacza 38VDC za mostkiem prostowniczym. Gdzie kondensatorki były na 25V i 35V (jedna i druga gałąź). Po obciążeniu dodatkowym ledem tht napięcie spadło z 38 na 25-28VDC. Także pod pełnym obciążeniem czyli DAC będzie ok. Trzeba uważać, żeby za długo nie męczyć kondensatorów bez obciążenia.


www.gavron04.diyaudio.pl układy audio

Share this post


Link to post
Share on other sites

Jakby się znalazło paru chętnych, można coś pomyśleć... PCB już nie ma, mógłbym zamówić nową, lekko poprawioną wersję.

Share this post


Link to post
Share on other sites
W dniu 16.08.2019 o 09:36, gavron04 napisał:

Wczoraj bym jeszcze mógł sprawdzić, ale aktualnie paczka z DAC jest już w drodze do właściciela 🙂 oryginalne transformatorki, które są na PCB w zupełności wystarczają. Należy jedynie zwrócić uwagę, że mają większe napięcie na jałowo. Z trafa 2x15vac miałem po obciążeniu ledem który jest PCB zasilacza 38VDC za mostkiem prostowniczym. Gdzie kondensatorki były na 25V i 35V (jedna i druga gałąź). Po obciążeniu dodatkowym ledem tht napięcie spadło z 38 na 25-28VDC. Także pod pełnym obciążeniem czyli DAC będzie ok. Trzeba uważać, żeby za długo nie męczyć kondensatorów bez obciążenia.

Tak patrzę na dokumentację i cos mi nie pasuje.

trafa: 2x15V i 2x9V.

Na DAC potrzebne sa : 2x(+6V), 1x(-6v) i 1x(-16V)

Czy jedno +6V idzie z trafa 2x15?

Share this post


Link to post
Share on other sites

2x 9VAC:

A1+BA = +7VDC

A2+B2 = +7VDC



2x 15VAC

A3+B3 = -17VDC

A4+B4 = -7VDC



TDA1541 potrzebuje:

-15VDC ; -5VDC ; +5VDC

Edited by gavron04

www.gavron04.diyaudio.pl układy audio

Share this post


Link to post
Share on other sites

Nie jest za dużo, pobór prądu na poszczególnych gałęziach nie jest zbyt duży. Takie zbicie napięcia wynika ze względów praktycznych, inaczej trzeba by dawać trzecie trafo albo w ogóle zamawiać customowe, a że stabilizatory mają spore radiatory, dadzą radę.

Share this post


Link to post
Share on other sites

Podbijam lekko temat, bo parę osób pytało mnie o PCB do tego DACa. Są jacyś chętni? Proszę o zrobienie listy, zobaczymy co da się zrobić.

Share this post


Link to post
Share on other sites
W dniu 9.08.2018 o 13:39, Holgin napisał:

Jeden z zegarów ma częstotliwość 30MHz i jest to zegar dla AD1896, który pracuje w trybie slave. Oznacza to, że LRCK oraz BCK to wejścia, na które podawany jest zegar odpowiednio 210.9375 kHz/13.5MHz, które z kolei wytwarzane są dzieląc 27MHz z drugiego generatora za pomocą układów 74AC161 (dzielenie przez 2 oraz 128) 🙂

Mam xmosa z wyjściem BCK= 64*LRCK.

Przez ograniczenie maksymalnego BCK<6.4MHz kostki TDA1541  pozwala to zapodac sygnał do max 96 kHz.

Czy jest możliwe podzielić BCK/2/4 z xmosa za pomocą układu 74AC161? Czy to zadziała?


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
W dniu 9.08.2018 o 13:39, Holgin napisał:

Oznacza to, że LRCK oraz BCK to wejścia, na które podawany jest zegar odpowiednio 210.9375 kHz/13.5MHz

I jeszcze z zapytaniem; jakim cudem na TDA1541 podawany jest zegar 13.5MHz, jeśli w nocie tego układu maksymalna częstotliwość BCK jest do 6,4MHz?


"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

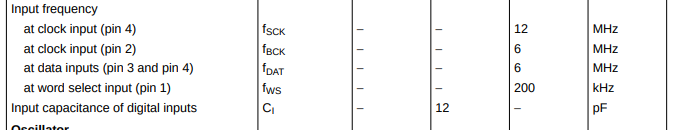

Z kolei starszy arkusz danych odnoszący się do pierwotnej wersji TDA1541 bez (A) wskazuje, że kostka przyjmie do 12MHz na pinie ''4'', co pozwoliłoby przy BCK = 64*LRCK, przesłać do 192kHz.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Przechwycenie obrazu ekranu_2020-01-25_12-22-29.png

Edited by Kris_54701

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites

Faktycznie, w trybie synchronicznych danych PCM, starsze kostki wyciągają do 384 kHz.




"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Share this post


Link to post
Share on other sites
W dniu 19.11.2019 o 19:47, Holgin napisał:

Podbijam lekko temat, bo parę osób pytało mnie o PCB do tego DACa. Są jacyś chętni? Proszę o zrobienie listy, zobaczymy co da się zrobić.

A czy mógłbyś zaprojektować płytkę dla układu AD1896, którą można by wkładać  do starych CD-ków zamiast  filtraSAA7220?

Niestety nie ma żadnych dobrych filtrów z wejściem/wyjściem  i2s , chyba z wyjątkiem CXD12...i PMD100. Taki zamiennik/upsampler tchąłby nowe życie w stare odtwarzacze.

Jest podobna płytka, jednak pinout jest niekomatybilny z SAA:






Share this post
