I2SoverUSB - Konwerter USB - DAC

**Kris_54701** · 17 Września 2020

Temat poświęcony bułgarskiej płytce, jaką jest konwerter cyfrowych danych w standardzie USB do formatów akceptowalnych dla układów scalonych przetworników cyfrowo-analogowych.

Projekt bardzo przemyślany, opierający się na konwerterze USB -> I2S Xmos.

Płytka jest wyjątkowa ze względu na zastosowany układ programowalny CPLD, pozwalający przekształcić standard I2S do trybu symultanicznego wyrównanego do lewej, jak i do prawej. Możliwy jest też wybór głębokości bitowej wyjścia dla 16, 18, 20 i 24 bitowych przetworników DAC.

Możliwy jest również wybór wielkości ramki w trybie I2S. Standardowa ramka zawiera 64 bity, ale 32 bitowa ramka pozwala na przesył danych o dwukrotnie większej częstotliwości próbkowania. Dla przykładu kostka TDA1541 może odbierać dane 192 kHz w trybie I2S.

Konfiguracja wyjścia cyfrowych danych odbywa się przez odpowiednie umieszenie zworek na płytce.

Płytka posiada również wyjście SPDIF

Dzięki I2SoverUSB możemy bezpośrednio dostarczyć dane do większości popularnych układów DAC.

Na liście obsługiwanych są między innymi TDA1541, PCM63, PCM56, PCM58, PCM60, PCM61, PCM1702, PCM1704, AD1860, AD1861, AD1862, AD1865, AD1851, seria przetworników AK49xx, AK43xx, ES90xx, a także cyfrowe filtry jak np. popularny SM5813.

Układ może pracować z fabrycznie zamontowanymi zegarami, jak również zewnętrznymi. Godne omówienia jest też konfigurowalne zasilanie poszczególnych elementów urządzenia.

Układ Xmos może być zasilany z gniazda USB jak również z zewnętrznego zasilacza. Xilinx również można zasilić z USB, z zewnętrznego zasilacza Xmosa, jak też oddzielnego zasilacza zewnętrznego.

Szczegółowa specyfikacja w pdf-ie

W zestawie goldpiny i zestaw zworek SMD. Na zamówienie czekałem około dwóch tygodni, wysłane tanią pocztą bułgarską.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link do strony producenta

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Września 2020 przez Kris_54701

Daniel_68412 · 17 Września 2020

Bardzo dobre rzeczy o owej słyszałem, od człowieka które żyje sprzętem audio od wielu dekad.

**Kris_54701** · 17 Września 2020

Już za moment pierwsze odsłuchy

**Kris_54701** · 18 Września 2020

Gra!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 18 Września 2020

Gra z PCM63. Brzmieniowo nie mam porównania do posiadanego Xmosa czy CM6631A, bo nie udało mi się uruchomić go w zwykłym trybie I2S. Jest tak wiele kombinacji, że już się w tym pogubiłem. Zagrał jednak z wyjściem symultanicznym 20 bit wyrównanym do lewej, odpowiednim dla PCM63. W porównaniu do oryginalnej wersji odtwarzacza PD-8500 to skok milowy. Ogromna przestrzeń, zdecydowany twardy bas i słodkie wysokie. Talerze mają metr średnicy. Scena idealnie precyzyjna.

**Andrzej Stelmach** · 18 Września 2020

Nieco inna wersja modułu tego producenta gra w moim DAC-05 - polecam, dobrze gra, dobry kontakt z producentem.

jbnn · 18 Września 2020

Używam od prawie roku i nie zamierzam zmieniać na inny... :-)

Mam porównanie do Amanero i XMOS XU208 - I2SoverUSB gra bardziej przestrzennie i "czysto".

Na początku podłączyłem go w trybie NOS do AD1862 i natychmiast odstawiłem AK4490, PCM1794 i ES9018k2M.

Teraz mam podpięty jeszcze filtr cyfrowy .3lite i dzięki temu znalazłem mój prywatny hi-end. Nie szukam już innego DAC-a tylko słucham muzyki (czasem zamiennie z TDA 1541A na płytkach Traxman-a).

Jako źródło na razie podłączam Raspberry Pi 4 z Moode Audio - myślę o zmianie na coś lepszego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 18 Września 2020

Z zewnętrznym zasilaniem xilina, ale jeszcze Xmos z portu USB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

rysiu126 · 6 Października 2020

Czy ten konwerter współpracuje z raspberry pi i systemem volumio?

**Kris_54701** · 6 Października 2020

Jeśli tylko można wyprowadzić dane z maliny po USB, to wszystko przyjmie.

zelo7 · 6 Października 2020

No wygląda na rewelacje.

**Kris_54701** · 6 Października 2020

Głównie za sprawą wyjścia, które można dostosować do każdej kości, a nawet filtrów.

Krzychowicz · 24 Października 2020

Chętnie kupię taką płytkę.

Daniel_68412 · 25 Października 2020

11 godzin temu, Krzychowicz napisał:

Chętnie kupię taką płytkę.

Najlepiej prosto od producenta

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oni kiedyś mieli mocno obniżona cenę jak się zabrało chyba 20 sztuk. Nie wiem czy jest nadal.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Kris_54701** · 25 Października 2020

Biorąc pod uwagę funkcjonalność tej płytki, producentowi należy spory napiwek.

MARER · 28 Października 2020

Może porównywał ktoś ten konwerter z WaveIO pod względem sonicznym ?

pozdrawiam

Edytowane 28 Października 2020 przez MARER

Mikha'el · 20 Listopada 2020

@Kris_54701 @Andrzej Stelmach

Koledzy orientujecie się może w jakim standardzie sygnał spdif wychodzi z tej płytki?

Czy jest to SPDI/F - Coaxial level 0.5Vpp czy SPDI/F - TTL level 3.3V?

Na stronie producenta jest w datasheet "S/PDIF output for direct control of TOTX, use at least 12MBPS" . Zapytałem też producenta i otrzymałem taką odpowiedź:

"S/PDIF output on H2 is 75 ohm

S/PDIF output on H3.9 is for driving TOTX, i.e. optic. We recommend the TOTX to be 12MBPS in order to work up to 192kHz."

Niestety nie rozumiem tej odpowiedzi. Nie mogli po prostu napisać czy jest to 0.5Vpp czy TTL 3.3V.

thomas_XLR · 20 Listopada 2020

Czy omawiana płytka I2SoverUSB obsługuje PCM1794 ? Bo nie widzę na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2020 przez thomas_XLR

**Andrzej Stelmach** · 20 Listopada 2020

>Mikha'el

"S/PDIF output on H3.9 is for driving TOTX" czyli sygnał jest przewidziany do sterowania nadajnika TOSLINK (światłowodowego) czyli ma 3,3V.

"S/PDIF output on H2 is 75 ohm" - czyli to jest wyjście do kabla koncentrycznego (0,5V powinno być).

>thomas_XLR

Jeżeli daje I2S to czemu ma nie "obsłużyć" ?

**McGyver** · 20 Listopada 2020

Godzinę temu, Mikha'el napisał:

Niestety nie rozumiem tej odpowiedzi.

To może tak:

Godzinę temu, Mikha'el napisał:

"S/PDIF output on H2 is 75 ohm

H2 jest dedykowane pod coaxial lub BNC.

Godzinę temu, Mikha'el napisał:

H3.9 is for driving TOTX

H3.9 jest dedykowane pod TOTX czyli nadajnik toslink.

Mikha'el · 20 Listopada 2020

@Andrzej Stelmach @McGyver

Ok, dzięki.

Mikha'el · 20 Listopada 2020

Przy okazji jeszcze zapytam. Czy z tymi wartościami na zdjęciu rzeczywiście jest coś nie tak bo m.in. otrzymałem też taką odpowiedź:

"I don't understand what you want to do ... but you can insert S/PDIF in "IN 5", but the values of the resistors and caps are too big ... "

Do wejścia IN5 przesyłany jest sygnał SPDI/F z układu PCM2704 i Wg datasheet sygnał jest coax 0.5Vpp. Elementy w IN5 mają te same wartości jak w IN2 i IN3, które to obsługują połączenie optyczne czyli TTL 3.3V natomiast wejście IN1 przyjmuje sygnał coax 75ohm i ma inne wartości elementów. Czy coś jest nie tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2020 przez Mikha'el

Mikha'el · 21 Listopada 2020

To jak, nikt z tych kilku osób co przeglądały schemat nie jest w stanie mi odpowiedzieć?

Edytowane 21 Listopada 2020 przez Mikha'el

**Kris_54701** · 21 Listopada 2020

Dostałeś już odpowiedź. 0.5V jest dla coax (połączenia elektrycznego) i 3.3V dla optycznego.

Mikha'el · 21 Listopada 2020

Tak ale odpowiedź dotyczyła postu #17, a nie #22.

**McGyver** · 21 Listopada 2020

Jak chcesz dać gniazdko koaksjalne na IN5 to musisz zmienić oporniki na takie jak przy IN1. Czego tu można nie rozumieć?

Mikha'el · 21 Listopada 2020

45 minut temu, McGyver napisał:

Jak chcesz dać gniazdko koaksjalne na IN5 to musisz zmienić oporniki na takie jak przy IN1. Czego tu można nie rozumieć?

To może tak.

Obecnie do gniazdka IN5 jak i do IN1 dochodzi sygnał spdif coax. pomimo tego, że mają różne oporniki tyle, że do IN5 sygnał doprowadzony jest z wewnętrznego układu PCM2704 (wykorzystany do konwersji USB-SPDIF), a do IN1 doprowadzony jest z zewnętrznego transportu. Natomiast zastanawiam się czy mogę się wpiąć do IN5 z sygnałem spdif 3.3v bo wartości oporników są takie same jak w IN2 / IN3 do, których dochodzi sygnał spdif 3.3v tyle, że po konwersji optycznej. Skoro produc. napisał, że "S/PDIF output on H3.9 is for driving TOTX" to chyba mogę się tym sygnałem wpiąć w IN5 skoro ma takie same oporniki jak IN2 / IN3 (TORX). Nie rozumiem natomiast dlaczego wtedy odpisali mi, że wartości oporników w IN5 są za duże dla spdif 3.3v skoro są takie same jak w IN2/IN3, które przyjmują 3.3v. Uff, mam nadzieję, że wyszło zrozumiale chyba, że coś namąciłem ?

**Kris_54701** · 21 Listopada 2020

Możesz, pod warunkiem że postawisz nadajnik no odbiornik toslink na przeciwko siebie czy tam połączysz światłowodem. Dla sygnałów elektrycznych jest to pół volta.

I tylko wejście 1

gavron04 · 20 Marca 2021

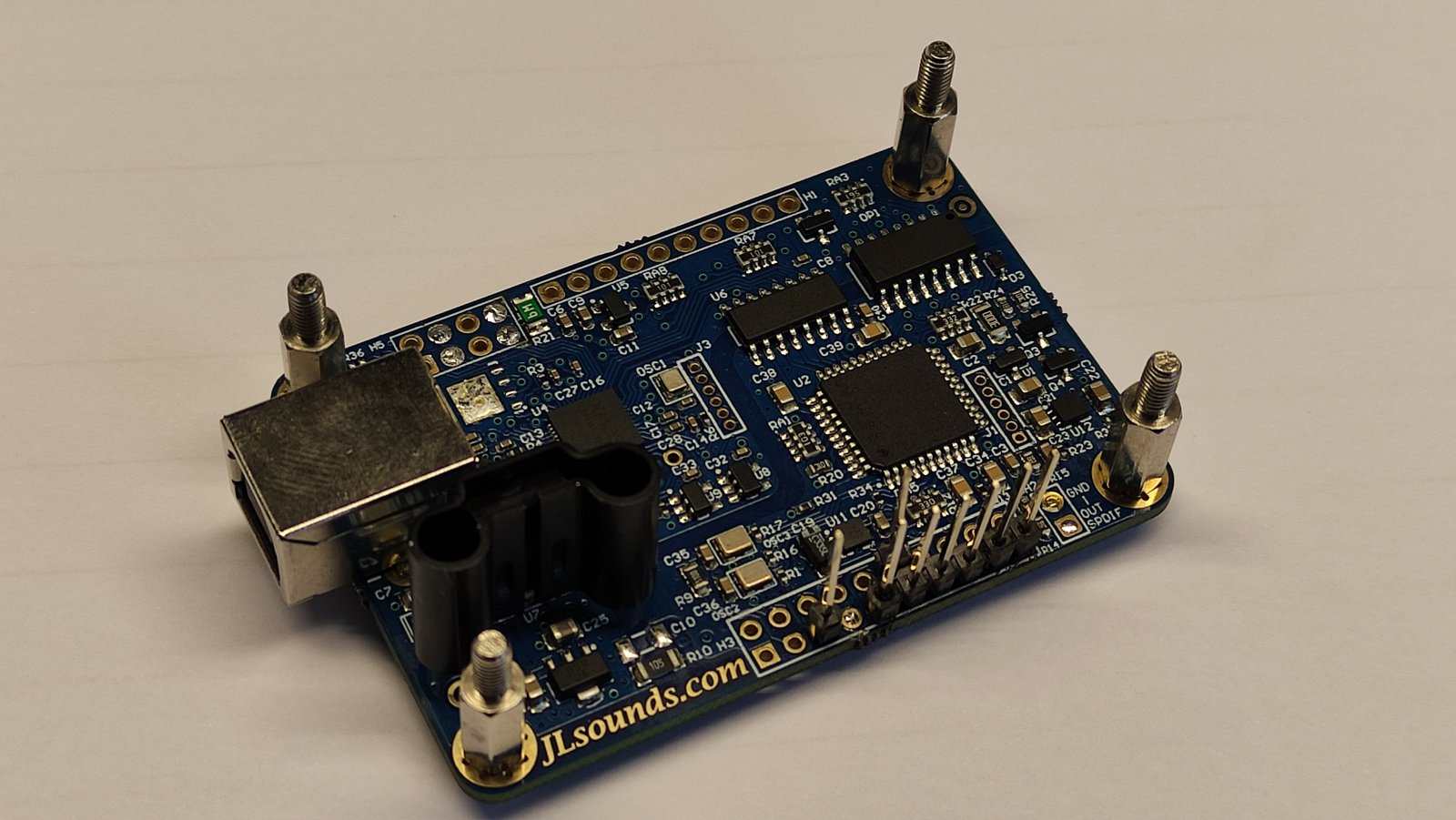

Wrzucam jako ciekawostkę zdjęcia modułu w wyższej rozdzielczości (zdjęcia po). Zostałem poproszony o wymianę gniazda USB na złocone, przy okazji poprawiłem dość ciekawie polutowany rezystor, wymieniłem goldpiny, wstawiłem porządne listwy. Na testy można sobie wygodnie podpiąć zasilanie izolatorów z listwy H1 do H3. Dzięki wlutowaniu goldpinów w H5 możemy sobie wygodnie ustawić J1,2,3,4 za pomocą zworek bez konieczności lutowania.
