Witam potrzebuje zamiennika tego tranzystora. Na ebay jest firma z Angli ktora ma te tranzystory ale sie zastanawiam czy to czasem nie jakies Chinsie podruby?

Share this post


Link to post
Share on other sites

Jest firma o nazwie Nowe i Oryginalne, 99% pozytywów, jeden oryginalny tranzystor 2SK614 ceni za prawie 7 USD, więc gdy obok mamy ofertę MyFriend'a po 50 centów za sztukę, to chyba ten za prawie 50 zł za parę 2SK614 ma raczej oryginały, bo od 2013 roku raczej by nie utrzymał statusu 99% pozytywnych opinii: https://pl.aliexpress.com/item/1752615586.html
Ale ryzyko zakupu tylko Twoje, no i pewnie ze 2 miesiące czekania na przesyłkę.

Share this post


Link to post
Share on other sites

Witam niestety zamowilem z ebay 2sk614 ale okazal to sie calkiem inny tranzystor.

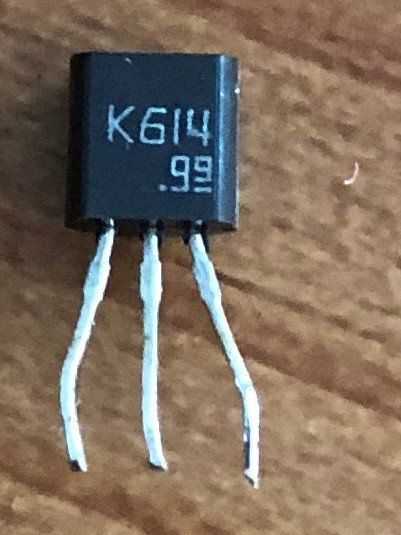

Sprawdzilem tranzystor z sprawnej koncowki i powinnien byc taki jak na zdjeciu.

Zna ktos jakis dobry odpowiednik tego tranzystora?

pozdrawiam


Share this post


Link to post
Share on other sites
xavian

Dziwna historia, bo jak się wrzuci w net 2SK614 to wyskakuje MOSFET Panasonica.

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites

No wlasnie i Mosfeta tez dostalem. Dziwna sprawa z tym tranzystorem,. Pochodzi on z luxmana M 03.

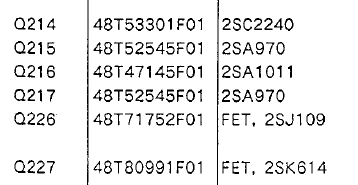

Dodaje jeszcze zdjecia zamego tranzystora i zdjecie schematu.

dzieki





Edited by piotr19

Share this post


Link to post
Share on other sites

Widząc taki mały kawałek schematu ciężko stwierdzić co ten tranzystor tam robi.

Tak na moje oko to wszystko się zgadza a po prostu ten miernik lekko zdurniał.

Ja bym tam lutował to co przyszło.

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites
12 godzin temu, Jaro_747 napisał:

Widząc taki mały kawałek schematu ciężko stwierdzić co ten tranzystor tam robi.

Tak na moje oko to wszystko się zgadza a po prostu ten miernik lekko zdurniał.

Ja bym tam lutował to co przyszło.

U mnie też tego typu miernik pokazał dla sprawdzonego, sprawnego tranzystora typu MOS że jest to jakiś nietypowa hybryda czyli bipolar z bramką zamiast bazy . Mocno to podważyło wiarygodność tego przyrządu. Do tego pokazuje dla mosfetów zupełnie inne (dużo wyższe) pojemności bramka-źródło niż deklarują w katalogu i to na pewno pokazuje je nieprawidłowo. Możliwe że wynika to z innych warunków pomiaru. Pomiary RLC elementów były zgodne w ramach tolerancji z opisami na obudowie.

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Share this post


Link to post
Share on other sites
1 godzinę temu, Lech36 napisał:

U mnie też tego typu miernik pokazał dla sprawdzonego, sprawnego tranzystora typu MOS że jest to jakiś nietypowa hybryda czyli bipolar z bramką zamiast bazy . Mocno to podważyło wiarygodność tego przyrządu. Do tego pokazuje dla mosfetów zupełnie inne (dużo wyższe) pojemności bramka-źródło niż deklarują w katalogu i to na pewno pokazuje je nieprawidłowo. Możliwe że wynika to z innych warunków pomiaru. Pomiary RLC elementów były zgodne w ramach tolerancji z opisami na obudowie.



Elementy RLC są liniowe (no, kondensatory i cewki w pierwszym przybliżeniu), więc jakie by nie były warunki pomiaru wynik będzie sensowny. Z tranzystorem będzie już gorzej jak widać. Gdybyśmy znali algorytm prowadzenia pomiaru moglibyśmy coś więcej powiedzieć, ale go nie znamy. Dlatego tego rodzaju automatyczne diagnozy trzeba traktować z dużą nieufnością.

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites
1 minutę temu, Jaro_747 napisał:

Dlatego tego rodzaju automatyczne diagnozy trzeba traktować z dużą nieufnością.

Od czasu sprawdzenia i natrafienia na nieścisłości tak to traktuję. Nawet wcześniej nie mając tego przyrządu byłem nieufny, dlatego późno wszedłem w jego posiadanie. Oczywiście uwzględniając nieufność przyrząd jest bardzo pomocny w warsztacie hobbystycznym.

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Share this post


Link to post
Share on other sites

Witam,

Tez mi sie tak wydaje ze ten tester to oszust w tym przypadku. Tranzystor napewno jest sprawny testowalem go w obu koncowkach i wszystko pieknie dziala. Ten z ebay to chyba zupelnie co innego naszczescie uruchamialem wzmacniacz z zarowka. Ten uszkodzony 20sk614 zglasza sie w tym testerze jako dwie diody.


Share this post


Link to post
Share on other sites

Kazdy sk/sj to fet, a wskazania miernik potrafią być bledne

Swoja droga to w Polsce tez dostępny za pośrednictwem igbt w cenie ok 55zl/szt

Sansui AU-α 907MR, Sony CDP-557ESD, T+A Criterion TCI 3R

youtube.com/user/Mr1Raziel

Share this post


Link to post
Share on other sites

Na moje oko pasowałby 2N7002 ale on zdaje się jest tylko w obudowie SOT-23. Można by dobrać 2N7000 z mniejszym Ugs. Kosztują grosze.

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites
1 godzinę temu, piotr19 napisał:

A ten nadawal by sie?
BS170 max 60V zamiast 80V

To w sumie zamiennik 2N7000. Z tym napięciem to mam szczerze mówiąc zgryz. 2N też ma tylko 60V, ale w stanie pracy na tym tranzystorze jest kilka V. Ale pytanie co będzie jak będzie wyłączony. Albo w stanie nieustalonym, czyli przy włączaniu i wyłączaniu.

Z drugiej strony kosztuje grosze, więc możnaby go tam dać i wypróbować w boju.

Edited by Jaro_747

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites
12 godzin temu, piotr19 napisał:

BS170

Ten wyżej to mosfet a Ty chyba szukasz feta.

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Share this post


Link to post
Share on other sites
5 godzin temu, Lech36 napisał:

Ten wyżej to mosfet a Ty chyba szukasz feta.

No i to wcale nie jest pewne. Dane które są w necie podają że 2SK614 to MOSFET. Pisałem o tym.

Masz jakieś inne informacje (nie mówię o schemacie)?

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites
53 minuty temu, Jaro_747 napisał:

Masz jakieś inne informacje (nie mówię o schemacie)?

Nie, sugerowałem się zamieszczonym schematem.

P.S. Rzeczywiście w karcie katalogowej jest że to mosfet, wtedy sorry, z tym że w tym układzie wyżej to dziwne zastosowanie. Z reguły stosuje się fety bo to chyba jest źródło prądowe, ale mogę się mylić bo schemat jest zbyt niekompletny.

Edited by Lech36

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Share this post


Link to post
Share on other sites
7 godzin temu, Lech36 napisał:

Nie, sugerowałem się zamieszczonym schematem.

P.S. Rzeczywiście w karcie katalogowej jest że to mosfet, wtedy sorry, z tym że w tym układzie wyżej to dziwne zastosowanie. Z reguły stosuje się fety bo to chyba jest źródło prądowe, ale mogę się mylić bo schemat jest zbyt niekompletny.

Ze schematu wynika że to stopień wzmacniacza (VAS) a w takim miejscu rzadko bo rzadko, ale trafiają się MOSFETY. Nie chce mi się teraz do Selfa zaglądać, ale o ile pamiętam opisywał właśnie taką topologie kaskody i to chyba z 2N7000. Jeżeli nie u Selfa to gdzieś coś takiego widziałem.

Problem że ciężko trafić jakiś pasujący tu MOSFET, tzn. wysokonapięciowy ale z małymi pojemnościami, pewnie stąd ten 2SK614.

Edited by Jaro_747

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites

No jednak nie, coś mi się z tym Selfem przywidziało.

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites
12 godzin temu, Jaro_747 napisał:

a w takim miejscu rzadko bo rzadko, ale trafiają się MOSFETY.

Zdarzają się, nawet w takim TDA7293 drugi stopień jest już na mosfecie. Ja też dawno temu w aktywnych kolumnach używanych do dzisiaj zastosowałem w drugim stopniu końcówek mocy mosfety IRF (n/p). Od wielu lat gra to naprawdę dobrze, ale oczywiście pewnie nie z powodu tych mosfetów w drugim stopniu 😉. Po prostu mosfety pozwalają bardzo mocno uprościć układ końcówki mocy przy zachowaniu znakomitych parametrów. Widać to na schemacie wewnętrznym tego w/w TDA, oglądać trzeba pdf bliźniaczego TDA7294.

Edited by Lech36
  • Like 1

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Share this post


Link to post
Share on other sites

P.S. Bezpiecznie to będzie zastąpić go IRFD210. Nieco inne parametry, ale napięcie dren źródło bardzo wysokie, BS170 ma 60V, ale być może też wystarczy. Niestety nieco inna obudowa. tego IRFD.

Edited by Lech36

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Share this post


Link to post
Share on other sites
5 godzin temu, Lech36 napisał:

oglądać trzeba pdf bliźniaczego TDA7294

Przepraszam, że offtopic ale może kolega wie, który z TDA729x (3,4,5,6) będzie się najlepiej nadawał do wysokoefektywnego zestawu? Specki zasadniczo różnią się tylko mocami i napięciami - chyba, że nie umiem patrzeć. Natomiast w necie nic mądrego nie znalazłem.

Share this post


Link to post
Share on other sites
25 minut temu, Daniel_68412 napisał:

Przepraszam, że offtopic ale może kolega wie, który z TDA729x (3,4,5,6) będzie się najlepiej nadawał do wysokoefektywnego zestawu? Specki zasadniczo różnią się tylko mocami i napięciami - chyba, że nie umiem patrzeć. Natomiast w necie nic mądrego nie znalazłem.

W aktywnych Behringerach B2031A (dwudrożny monitor) używają tego w/w TDA7293. Dwa równoległe TDA na niski głośnik i jeden na wysoki głośnik. Myślę że warto o tym pomyśleć. Jak coś lepszego to tylko dyskretnie. Dobrą opinię mają monolityczne LM3886, widziałem nawet wzmacniacz 600W w układzie mostkowym z hi-endowej znanej  amerykańskiej wytwórni. Oczywiści tych LM-ów było tam bardzo dużo. Na tych TDA można zrobić podobną konstrukcję.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

  • Like 1

Jakość wniosków w porównaniach audio jest zawsze zgodna z jakością procedury porównawczej.

Pasja bez precyzji to chaos. DOBRZE ŻE JEST MUZYKA

Share this post


Link to post
Share on other sites
W dniu 18.10.2020 o 23:05, Jaro_747 napisał:

Z tym napięciem to mam szczerze mówiąc zgryz. 2N też ma tylko 60V, ale w stanie pracy na tym tranzystorze jest kilka V. Ale pytanie co będzie jak będzie wyłączony. Albo w stanie nieustalonym, czyli przy włączaniu i wyłączaniu.

Ten stopień jest tak otoczony diodami (schemat), że nie ma możliwości aby napięcie przekroczyło dopuszczalne.

Share this post


Link to post
Share on other sites
3 minuty temu, Grzegorz7 napisał:

Ten stopień jest tak otoczony diodami (schemat), że nie ma możliwości aby napięcie przekroczyło dopuszczalne.

Pisałem to gdy jeszcze nie znaliśmy całego schematu.

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites

Witam wszystkich,

Przesylka z tranzystormai dotarla. Niestety po przetestowaniu wydaje sie ze to ten sam tranzystor co dostalem z ebay.

Raczej napewno jest oryginalny bo zamawialem od pewnego dostawcy. Zastanawiem sie czym przetestowac ten sprawny tranzystor zeby wiedziec jaki zamiennik dobrac bo na oryginala chyba niema co liczyc. Oznaczenie tego sprawnego tranzystora to 2SK614.99, czy te 99 po kropce ma jakies duze znaczenie bo te tranzystory co otrzymalem maja .39 i 16?



pozdrawiam

Share this post


Link to post
Share on other sites

Nie bardzo rozumiem, czego się innego spodziewałeś.

Jeżeli to MOSFET n kanałowy to zestaw prosty obwód z ograniczeniem prądu w drenie i podawaj napięcie na bramkę. Od około prawie 2V powinien zaczynać przewodzić.

Nie wydaje mi się aby te oznaczenia po symbolu coś istotnego oznaczały. To nie tranzystory bipolarne.

Share this post


Link to post
Share on other sites
