Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

[oleq]

Czy wartości kondensatorów C14, C17, C15, C18 są krytyczne? Czy mają wpływ na końcowe brzmienie?

[Tomek 1685]

Jak zwykle, dla jednego będą miały kluczowe znaczenie, dla drugiego wcale.

Jak ich nie założysz, nic się nie stanie.

[oleq]

W dniu 3.03.2021 o 17:24, McGyver napisał:

Sposób montażu diod zabezpieczających:

Te diody zabezpieczające to rozumiem na obu lampach? Bo na zdjęciu widać tylko na jednej.

[McGyver]

7 minut temu, oleq napisał:

Te diody zabezpieczające to rozumiem na obu lampach?

Nie rozumiesz.



7 minut temu, oleq napisał:

Bo na zdjęciu widać tylko na jednej.

I ma być tak samo jak na zdjęciu, tylko na lampie wtórnika na obu jej połówkach.

[wiesiek9990]

Preamp na kawałku deski
Już gra.

[Robsonik]

Jaki był wasz czas realizacji zamówienia transformatora w firmie Ogonowskich ? Mojego mają wykuwać do 6 tygodni 😲

Audyny TC termin realizacji do 40 dni , a często narzekamy na  wysyłki z Chin .

@wiesiek9990 jakie lampki dałeś i skrobnij coś o wrażeniach z odsłuchu.

[Muzg]

35 minut temu, Robsonik napisał:

Jaki był wasz czas realizacji zamówienia transformatora w firmie Ogonowskich ? Mojego mają wykuwać do 6 tygodni 😲

To bardzo szybko jak na dzisiejsze standardy. Na niektóre części po pół roku czekam.

W dniu 11.06.2021 o 16:43, wiesiek9990 napisał:

Preamp na kawałku deski

Staraj się nie kręcić przewodami przy trafie. Najlepiej ułożyć je raz, usztywnić i nie ruszać.

[Panjarek]

Czy w kwocie około 100zl za parę dostanę coś lepszego niz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Jak gra ? Dla mnie Ok. Brzmienie jest inne niż czystego tranzystora. W mojej ocenie bardziej analogowe i powiedziałbym że mniej szorstkie. Teraz się zastanawiam, czy to co do tej pory słuchałem (full tranzystor) było bliżej rzeczywistych dźwieków, czy jednak lampa lepiej oddaje realne brzmienie wokali i instrumentów . Po namysle dochodzę do wniosku ze z lampą jest lepiej i bardziej realnie. Dźwięk jest mniej agresywny słychać to zwłaszcza w utworach rockowych, gitary które dotąd „pilowaly” są teraz delikatniejsze dla ucha, jakby lekko wycofane.
Prawdopodobnie to efekt parzystych harmonicznych z lampy, ktore dodają dźwiękowi uroku i łagodzą brzmienie.
Generalnie jestem zadowolony z pre.

Lampy które używam to Ecc82 electroharmonix. Na początek wg mnie mogą być.
Dość mocno grzeje się radiator w układzie żarzenia, pewnie pójdzie do wymiany bo mam wrażenie ze jest za mały .

[Muzg]

28 minut temu, wiesiek9990 napisał:

Teraz się zastanawiam, czy to co do tej pory słuchałem (full tranzystor) było bliżej rzeczywistych dźwieków, czy jednak lampa lepiej oddaje realne brzmienie wokali i instrumentów .

Nie ma się co zastanawiać, tylko wybrać na koncert grany bez nagłośnienia, gdzie można zasmakować brzmienia czystych instrumentów. Inaczej będziesz błądził we mgle.

Pozostanie oczywiście kwestia jak to było nagrane, ale tutaj właśnie jest dużo frajdy ze słuchania!

Edytowane 12 Czerwca 2021 przez Muzg

[artw]

10 godzin temu, Muzg napisał:

To bardzo szybko jak na dzisiejsze standardy.

ciekawe dlaczego? czy w transformatorze jest coś , co wymaga takiego nakładu czasu? czy są ręcznie nawijane? czy to jest mała firma , nie wyrabia z zamówieniami , a nie chce się rozrosnąć?

[Daniel_68412]

59 minut temu, artw napisał:

ciekawe dlaczego?

Zapewne z tego powodu że obecnie sprzedaje się wszystko na pniu i surowca jakiegokolwiek nie ma. Darmowy pieniądz i widmo inflacji sprawiło że każdy producent zapycha magazyny czymkolwiek się da bo konsumenci kupują wszystko wszystko co widzą bo inflacja. Kuknij w jakiś market za płyta OSB 😉 to tak w skrócie.

A do tego dochodzi zerwanie łańcuchów dostaw przez cyrki np w Indiach.

Rynek jest tak przegrzany że czeka tylko na trigger - pytanie czy teraz czy po wakacjach 🙂

[McGyver]

16 godzin temu, Panjarek napisał:

Czy w kwocie około 100zl za parę dostanę coś lepszego niz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

?

Zależy jakiego brzmienia szukasz. Jest Obbligato Gold Premium, analogowe, ciepłe, gładkie, spokojne ale jeszcze nie rozlazłe.



15 godzin temu, Muzg napisał:

15 godzin temu, wiesiek9990 napisał:

zwłaszcza w utworach rockowych, gitary które dotąd „pilowaly” są teraz delikatniejsze dla ucha

Nie ma się co zastanawiać, tylko wybrać na koncert grany bez nagłośnienia, gdzie można zasmakować brzmienia czystych instrumentów.

Zwłaszcza w przypadku gitar elektrycznych czy syntezatorów jesteś w stanie "zasmakować brzmienia czystych instrumentów" 😁

Ale na koncerty czysto akustyczne chadzać warto. Warto również okazjonalnie zatrzymać się przy grającej w plenerze orkiestrze strażackiej, górniczej, czy nawet kapeli cygańskiej jeżeli gra bez wzmacniaczy, po to by zaznajomić się z brzmieniem instrumentów akustycznych na żywo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

6 godzin temu, McGyver napisał:

Obbligato Gold Premium

A coś bardziej dostępnego?

[wiesiek9990]

W wątku o kondensatorach auricapy xo są chwalone. Ponoć grają tak dobrze jak miedziane (droższe ). Może w tym kierunku iść.
Ale w Polsce chyba niedostępne.
Z tańszych to chyba Audyn Cap plus będzie OK.

[Forkin]

W porządku są Miflex KFPM-01, a jak najtaniej i zaskakująco dobrze Wima MP3-X2. Polecam przetestować

[oleq]

Podaję sinus 1kHz na wejście przedwzmacniacza i na wyjściu otrzymuje to co na zdjęciu. Co może być nie tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Wygląda na to, że sygnał wejściowy przesterowuje lampę wejściową. Musisz go zmniejszyć, albo zwiększyć napięcie bias lampy wejściowej.

[McGyver]

3 godziny temu, oleq napisał:

Podaję sinus 1kHz na wejście przedwzmacniacza i na wyjściu otrzymuje to co na zdjęciu. Co może być nie tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sinus 1kHz, ale o jakim poziomie? Może za dużo podałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oleq]

Poziom to 1,2 Vpp. To "wypłaszczenie" pojawia się trochę poniżej połowy wysterowania, czym wyższe wysterowanie tym dłuższa linia prosta.

[McGyver]

Którą wersję zmontowałeś? Jaki masz spadek napięcia na R17/R25?

[oleq]

Mam wersję CJ PV12, spadek napięcia 6,7 V.

[McGyver]

A co rozumiesz przez "połowę wysterowania"?

[oleq]

1 minutę temu, McGyver napisał:

A co rozumiesz przez "połowę wysterowania"?

Potencjometr na wejściu w połowie zakresu.

[McGyver]

A ile potrzebujesz do pełnego wysterowania końcówki? 1V?
PV-12 ma wzmocnienie około 10 razy. Dla pełnego wysterowania końcówki mocy potrzebujesz więc 100mV na suwaku potencjometra. Sygnałów o wyższym poziomie po prostu nie będziesz wcale używał.

[oleq]

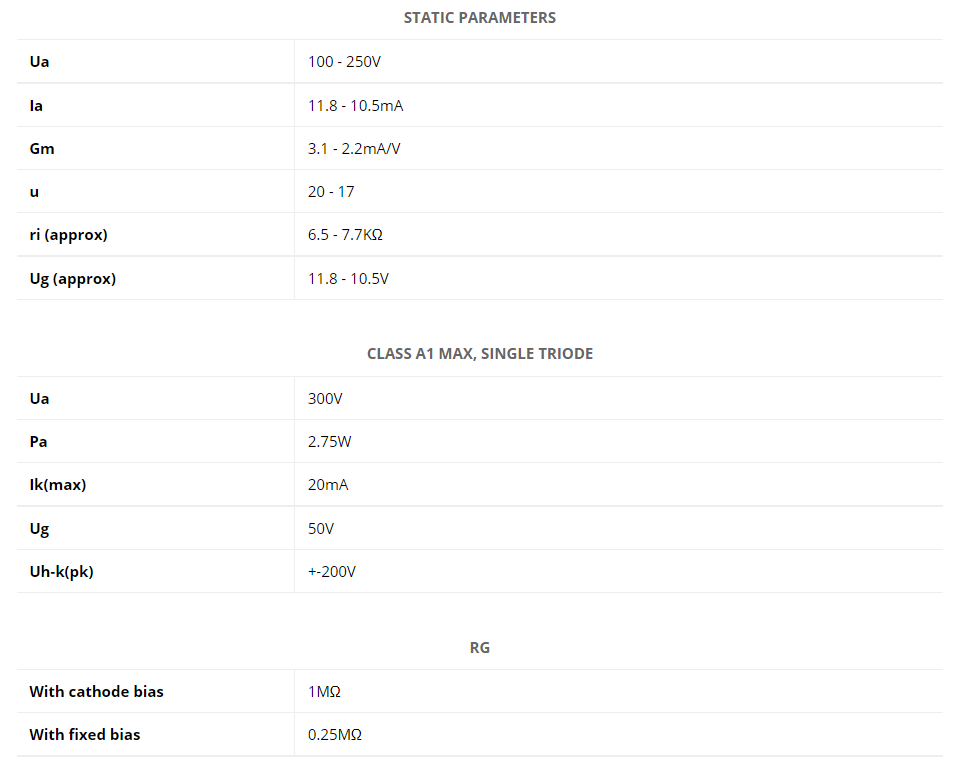

Do pełnego wysterowania końcówki potrzebuję 5V, ale nie w tym problem. Chciałby żeby układ działał poprawnie w pełnym zakresie. Napięcie na wejściu 1,2 Vpp chyba nie jest za duże. Jest to mój pierwszy układ na lampach i nie mam pojęcia co może być nie tak. Czy może to być kwestia zastosowanych lamp? Mam lampy PSVANE 12AU7-S. Poniżej specyfikacja:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy lampy powinny się grzać? Moje po kilku minutach są dość gorące.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

53 minuty temu, oleq napisał:

Do pełnego wysterowania końcówki potrzebuję 5V

No to na suwaku potencjometra potrzebujesz co najwyżej 0,5V. A i tak tylko teoretycznie, bo w praktyce prawie nigdy nie będziesz grał z maksymalną głośnością.



56 minut temu, oleq napisał:

Czy lampy powinny się grzać? Moje po kilku minutach są dość gorące.

Nie, kurde. Powinny mrozić 🙄. A po co lampy mają grzałki? Odłącz grzanie, a przestanie w ogóle grać. Rozżarzenie katody do czerwoności jest konieczne by mogła emitować elektrony.

[oleq]

Godzinę temu, McGyver napisał:

Nie, kurde. Powinny mrozić

Ok, głupie pytanie, jestem tępy 🙂.

Ale będę drążył dalej. Zmierzyłem jeszcze raz, to przesterowanie lub jakkolwiek to nazwać. Występuje już przy ok 300 mVpp na wyjściu, więc wysterowanie końcówki nie jest możliwe. Nie rozumiem na wejściu mam potencjometr 100 kohm, próbuje wysterować napięciem max 1,2V, sygnałem z DAC'a, chyba nie za wysokim, na wyjściu mam nieprawidłowy sygnał już po niewielkim rozkręceniu potencjometru. Czy ktoś może coś podpowiedzieć, co mogę sprawdzić, gdzie może być błąd? Wg mnie układ nie działa poprawnie.

[McGyver]

Posprawdzaj prawidłowość montażu i wartości elementów. Sprawdź diody zabezpieczające.

[oleq]

OK, trzeba uderzyć się w piersi. Miałem źle ustawiony oscyloskop, stąd te błędne pomiary. Przepraszam za zaśmiecanie wątku. Przy okazji chciałem podziękować McGyver za pomoc i chęć dzielenia się wiedzą.
