Lampowe schematy, problemy, rozwiązania

[Kopczas]

czy jakość rezystorów katodowych ma wpływ na ogólne brzmienie układu lampowego??(i pozostałych rezów wokół lamp)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Panowie i Panie,

Szczególnie Początkujący !!!



turneraudio.com.au



Wspaniała strona pewnego sympatycznego Kangura o wieloletniej praktyce

Materiały edukacyjne na temat podstaw techniki lampowej.



Szczególnie wartościowe, gdyż wytłumaczone TAK PRZYSTĘPNIE, jak to tylko Kangury potrafią.

Wartościowy punkt startowy tutaj:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Intuicja podpowiada mi, iż na "rybkę" można wystarować z napięciem zenera = 250V * 200k / 420k = 119V ...

powiedzmy dorzućmy kilka wolt na jakąś zdrową polaryzację ujemną tej siatki, .... na oko wychodzi mi coś około 125 V.

Zakładam, iż jest to tzw. "niewielka ujemna polaryzacja" ... przy której płynie stosunkowo duży prąd z północy na południe, dzięki czemu .... lampa szeregowo jest na głębokim minusie na siatce ... więc de facto mamy do czynienia z o wiele niższym napięciem wyjściowym ( czyli coś a la "dolny zakres regulacji).



Przy dolnym położeniu suwaka potka, mięlibyśmy proporcję na dzielniku taką: 100k / 420k ...

Oznacza to głęboko ujemny potencjał na siatce, który praktycznie odcina jakikolwiek przepływ z północy na południe, a więc niewielka ujemna polaryzacja na siatce lampy szeregowej ... więc tak sobie myślę, że to będzie Maksymalne napięcie wyjściowe z tego układu.



Reasumując: Nie mam bladego pojęcia. (ale spróbowałbym np. z 125V)



( ... jeśli coś pójdzie z dymem - to znaczy, że intuicja zawiodła ... )



Dałem dwie diody zenera 51V 5W i zasilacz śmiga. Napięcie bardzo ładnie się reguluje, no i jest fajna zwłoka w załączeniu napięcia anodowego (kilkanaście sekund) więc nie muszę dokładać dodatkowo układu opóźnionego załączenia napięcia. Dzięki i pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Teddy_2012]

czy jakość rezystorów katodowych ma wpływ na ogólne brzmienie układu lampowego??(i pozostałych rezów wokół lamp)

ogólnie Tak,powinny byc bezindukcyjne

Jezeli w anodzie weglowe "Alan Bradley" ujemny wsp.temp to w katodzie metal dodatni

TAD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

TAD??co to??szukałem w google ale na nic szczególnego nie trafiłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Teddy_2012]

TAD??co to??szukałem w google ale na nic szczególnego nie trafiłem.

Np. tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Pytanko techniczne: Jakie są najlepsze audiofilskie LED'y ?

Chodzi o LED'a spolaryzowanego w kierunku przewodzenia w obwodzie katody.

Czy określone "kolory" mają szansę mniej szumieć od innych ?



Oczywiście rozumiem, że się je dobiera pod wymagane "napięcie bias" - ale np. czy Jeśli jest "pole manewru" - to czy są kolory "lepsze" lub "gorsze" ?

Czy lepsze te miniaturowe, katowane na prawie maksymalnym prądzie co producent przewiduje, czy lepsze duże - z zapasam prądu - pracujące pod niewielkim stresem ?



A poza tym: czy lepszy pojedynczy led, czy raczej łańcuszek trzech diod w kierunku przewodzenia ?



Bocznikować je dobrym elektrolitem oraz folią, czy dać sobie spokój ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

A nie prościej to zwyczajnie sprawdzić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

W tzw. "międzyczasie" to właśnie sprawdziłem, przynajmniej na ledach "tanich, czerwonych" wersja 5mm średnicy i wytrzymujące prąd 20 mA.

Potwierdzam ich wysoką i zadowalającą przydatność w roli autobiasu katodowego - taka niby bateryjka na 2V (właściwie to dobrałem takie co dają dokładnie 1,96V, bo tyle było mi potrzeba).



Uwaga. Zbocznikowałem tego leda kondem typu oscon 330 uF / 6,3V oraz Miflex 2,2 uF/250V.

Wiem, te kondensatory nie mają nic do roboty, ale gdyby się okazało, że ten led ma ochotę trochę siać, to właśnie niniejszym mu to wybiłem z głowy.



Nausznie, odsłuchowo (bo inaczej nie mam jak tego sprawdzić) sygnał z bufora lampowego na wyjściu DAC z takim katodowym ledem jest czyściutki, bez jakiejkolwiek skazy. Nie ma jakichś problemów z brakiem basu czy coś.



Miodzio jest. Polecam.



Jak ktoś potrzebuje HI-END'owe Audiofilskie Audio-Ledy, to zapraszam na prywa :)

Cena zaspokoi próżność nawet najbardziej odjechanych hajendowców.



Aha, taki led przy prądzie 20mA (z lampki 6n6p) to ma (imho) oporność dynamiczną rzędu 1,5 ohma.

Tak więc "liczenie" prawidłowej wartości kondensatora odsprzęgającego dla słusznej częstotliwości granicznej np. 3 Hz - z oczywistych powodów - po prostu sobie podarowałem.



Zgodnie z intuicją, te skromne kondy co dałem są w zupełności satysfakcjonujące.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Miodzio jest. Polecam.

słuchałeś różnicy dźwięku pomiędzy gołą diodą a diodą z kondem?

tylko nie pisz proszę, że nie ma różnicy i gra tak samo, bo to nieprawda, ta sama wartość konda ale innego producenta również da wyraźne różnice

jeśli jej nie wychwytujesz, nie pisz "miodzio", napisz " u mnie miodzio" i baw się dalej co nie jest bez pożytku, przynajmniej wiedzą bez mierzenia ile prądu można przyłożyć w tego leda

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Akumulator 2V ołowiowy (to ważne) wyleczy Cię z ledów w katodzie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia 2013 przez pawcio

[rafikkk]

Czy poniższy stopień wejściowy z odwracaczem fazy to inwerter różnicowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Akumulator 2V ołowiowy (to ważne) wyleczy Cię z ledów w katodzie ;)

Masz jakiś pomysł na taki akumulatorek, który by był "stale" doładowywany prądem około 20 mA i by mu to nie zaszkodziło ? No bo przecież tam cały czas "prąd ładowania" będzie. Czy to nie jest problem ?

Czy mówimy o akumulatoreczku .. czy o Akumulatorzysku ?

Podaj jakiś typ, jakąś fotę, żeby się zorientować, co się pod tym pojęciem kryje (please).



Akumulator 2V ołowiowy (to ważne) wyleczy Cię z ledów w katodzie ;)

Jak dla mnie (imho) to jest zwyczajny wzmacniacz różnicowy typu Long Tailed Pair, gdzie do wejścia nieodwracającego doprowadzony jest (niesymetryczny) sygnał wejściowy, a do wejścia odwracającego jest doprowadzony sygnał sprzężenia zwrotnego z zacisku głośnika 8 ohm (o ile te oznaczenia dobrze rozumiem).

Jako że siatka wejścia odwracającego jest praktycznie na potencjale masy (rezystor 220R) - tak więc układ ten, wobec "uziemionego" drugiego wejścia - pełni funkcję odwracacza fazy. Sygnały dla układu przeciwsobnego wyprowadzone dalej kondami anodowymi ... .



Jedyne, co stanowi zagadkę w tym schemacie to jest kondensator 22uF / 450 V ...

a). dlaczego jest wprost przy anodzie (to jest błąd chyba ? powinien być raczej przed opornikiem anodowym)

b). jeśli już, to dlaczego jest tylko jeden a nie dwa - jakoś 'symetrycznie' po obu stronach ?



... powiem inaczej ... ten kondek 22uF/450V w tym miejscu jest zupełnie BEZ SENSU.

To jest błąd redakcyjny na schemacie.

Imho, oczywiście.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Proszę (wielkości baterii R20)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Musi troszkę pograć, żeby się "ułożyć" w układzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2013 przez pawcio

[zjj_wwa]

>> R20



Dzięki za linka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

R20 - 58x33mm

Hawker - 60x34mm ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

>>> Hawker - 60x34mm ;)



Takie akumulatory to trzeba raz na parę lat wymieniać, tak ?

Ile lat wytrzymuje ?

W warunkach "ciągłego ładowania" - jego żywot nie jest jakoś istotnie krótszy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Szczerze to nie wiem jak z żywotnością. Dawno wzmacniacza nie włączałem :( Ale to inna historia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Panowie ( i Panie ??), Jak się ma kwestia "muzykalności" kondensatorów metalizowanych poliwęglanowych ?



Ot, np. takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy ktoś czegoś takiego "słuchał" w torze - w pojedynkę, lub jako równoległy do czegoś innego ?

One ponoć bardzo precyzyjne są z bardzo małą stratnością (długo trzymają ładunek - niepodłączone praktycznie nie tracą ładunku przez długi czas). Są wykorzystywane w obwodach całkujących, typu próbkuj i przechowuj ("test and store") w przyrządach pomiarowych.



Technologia o tyle .. kontrowersyjna, iż już nie produkowana, bo DU_PONT przestał produkować folię poliwęglanową do kondensatorów.



Coś wiadomo na ich temat w kontekście odsłuchów audio ?



( nie tak żebym zaraz na poważnie je chciał do toru wsadzić - z czystej ciekawości pytam ).



Jak by to np. się zachowało równolegle do PIO lub do teflonu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Teddy_2012]

Panowie ( i Panie ??), Jak się ma kwestia "muzykalności" kondensatorów metalizowanych poliwęglanowych ?



Ot, np. takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Czy ktoś czegoś takiego "słuchał" w torze - w pojedynkę, lub jako równoległy do czegoś innego ?

One ponoć bardzo precyzyjne są z bardzo małą stratnością (długo trzymają ładunek - niepodłączone praktycznie nie tracą ładunku przez długi czas). Są wykorzystywane w obwodach całkujących, typu próbkuj i przechowuj ("test and store") w przyrządach pomiarowych.



Technologia o tyle .. kontrowersyjna, iż już nie produkowana, bo DU_PONT przestał produkować folię poliwęglanową do kondensatorów.



Coś wiadomo na ich temat w kontekście odsłuchów audio ?



( nie tak żebym zaraz na poważnie je chciał do toru wsadzić - z czystej ciekawości pytam ).



Jak by to np. się zachowało równolegle do PIO lub do teflonu ?

Ja testowalem jako sprzegajace Siemensa MKC ,

w polaczeniu bezposrednim bez polaczen z czyms innym.

U mnie sie nie spradzily "zbyt ostra gora pasma"

TAD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Pewien gość zamieścił na forum diyAudio taki prosty schemat opóźnienia załączania wyjścia w swoim pre lampowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Co o tym sądzicie z teoretycznego punktu widzenia. Czy to poprawny układ do tego celu? Ja to sprawdziłem, przekaźnik owszem załącza z opóźnieniem, ale na tej zasadzie, że napięcie na nim narasta powoli i gdy osiągnie ok.2V to załącza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

przekaźnik owszem załącza z opóźnieniem, ale na tej zasadzie, że napięcie na nim narasta powoli i gdy osiągnie ok.2V to załącza.

Tak właśnie działa ten układ. Po załączeniu napięcia kondensator C7 ładuje się powoli przez rezystor R5. Na tym kondensatorze rośnie powoli napięcie i to napięcie powoli otwiera tranzystor co skutkuje wzrostem napięcia na przekaźniku, który się przy jakimś napięciu w końcu załączy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

.. to napięcie powoli otwiera tranzystor co skutkuje wzrostem napięcia na przekaźniku, który się przy jakimś napięciu w końcu załączy.

Problem jest w tym , że to napięcie na przekaźniku rośnie maksymalnie tylko do 2,3V. Tyle przynajmniej zmierzyłem po dłuższym czasie. Nie wiem , czy to napięcie nie jest za niskie do prawidłowego działania przekaźnika, bo optymalne chyba nie jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Więcej nie urośnie ponieważ przekaźnik jest w emiterze i układ znajduje sobie taki a nie inny punkt równowagi. Co do przekaźnika to pewnie przy 2V styki są słabiej przyciągane niż przy 5V co może skutkować niewielkim wzrostem oporności styków.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Poza tym chciałem jeszcze z tego napięcia na przekaźniku zasilić diodę sygnalizującą moment załączenia , i tego przy powolnie narastającym napięciu i jeszcze tak niskim nie da się zrobić.Co więc zrobić , żeby na przekaźniku pojawiło się nagle napięcie 6V. Czy można np. wyjść z emitera tego BC na bazę tranzystora npn , tak jak tu-

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Cz ten układ będzie prawidłowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Lutego 2013 przez wioletowy

[stern]

Nie chce się ten rysunek załadować. Jeśli się ma załączać nagle to poszukaj w google przerzutnika schmidta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

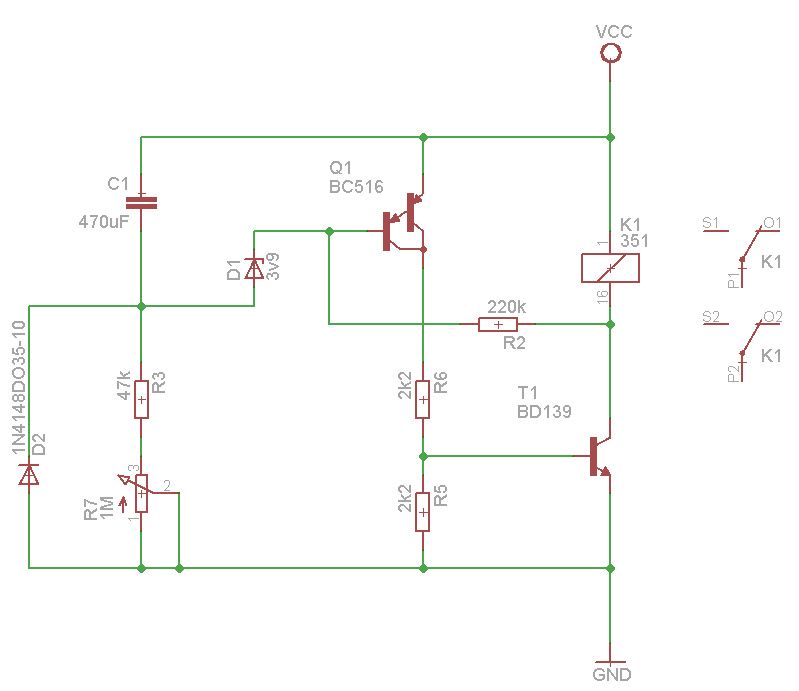

Szukam czegoś prostego.

Jeszcze raz -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Możesz to wypróbować ale przypuszczam że to niewiele zmieni



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może taki przetestuj



Jeśli nie będzie działał przy 6V zasilania to wymień ten tranzystor włączony tylko emiterem i bazą na zenerkę 2,7V lub 3,3V anodą do kondensatora



Katodą do kondensatora powinno być:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Tutaj wyciąłem interesujący fragmencik ze schematu Welleman'a K4040 ...



Układ bazuje na dodatnim sprzężeniu zwrotnym - w momencie gdy tranzystor załączający przekaźnik zaczyna zastanawiać się, czy może już nie pora by załączyć przekaźnik, wtenczas idzie dodatnie sprzężenie zwrotne (stałoprądowe) na bazę sterującego tranzystora typu (zintegrowany darlington) - który dodaje mu kopa i powoduje mocne, szybkie i pewne załączenie przekaźnika - to wszystko przy głębokim nasyceniu trana załączającego i niskim ubytku napięcia na Uce.



Oczywiście poziom tego "sprzężenia" możemy regulować dobierając wartość opornika.



Nota bene - ten układ to perełka - można spokojnie czasy opóźnienia nawet powyżej 10 minut uzyskać.

Sam tak używam.



R9 - w miarę potrzeby - może spokojnie iść nawet w megaohmy. (ultra-długie stałe czasowe);

D18 - pozwala na szybkie zresetowanie stanu kondensatora c25 przy "chwilowym" zaniku zasilania;

C23 - pozwala zachować status quo przekaźnika w sytuacji, gdy gdzieś w układzie jest zamontowany przełącznik STANDBY/ON, którego przełączanie powoduje krótkotrwałe zaniki zasilania na tym obwodzie.



R7 - zapomniałem wykasować - niepotrzebny - służył do implementacji innej funkcjonalności w większym schemacie.



>>> Szukam czegoś prostego.



Odwróć kota ogonem. Daj przekaźnik z diodą POWYŻEJ tranzystora BD139.



Niby to samo, a zupełnie coś innego.



Pewniejsze załączenie, wyższe napięcie na przekaźniku, mocniej trzyma, mniejsza rezystancja styków....



Jeśli jednak dasz przekaźnik z diodą POWYŻEJ tranzystora BD139, to przydałaby się jakaś zenerka lub dodatkowy oporniczek pomiędzy tranem sterującym a tranem wykonawczym.



... jeszcze raz ... trochę uporządkowane:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Dziękuję za wszystkie rady. Ten układ z Wellemana bierze chyba trochę więcej prądu, a ja mam mało do dyspozycji. Stab żarzenia wytrzymuje tylko 2A , a 6n6p biorą już 1,5A. Zostaje niewiele na tym napięciu 6,3V.

Chyba zrobię coś takiego -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Przekaźnik będzie zwierał wyjście do masy , a jak dostanie napięcie to puści sygnał wyj. , a podłączy mi diodę led. W tym wypadku siła zwierania[i wielkość napięcia] nie będzie już tak ważna. Oczywiście gdyby dało się podnieść jeszcze napięcie na przekaźniku , było by lepiej.

Co ważne ten układ da się polutować na samym przekaźniku , bez płytki , i zajmie on tylko 2cm2 powierzchni pod gniazdami wyjścia.

Nie wiem tylko , czy było by lepiej i w tym układzie dać BC547 pod przekaźnikiem [odwrócić kota ogonem], czy zostawić tak jak jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Lutego 2013 przez wioletowy

[stern]

Jeśli przekaźnik włączysz w kolektor to skróci się czas załączenia. Jeśli zamiast rezystora 1k wstawisz zenerkę to powinno to lepiej działać z przekaźnikiem w kolektorze. Zenerka 2,7-3,3V katodą do kondensatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
