Klub fanatyków 2W

[Seyv]

Panowie dajcie spokój. Może niech moderator oczyści temat z przepychanek i wracamy do tematu.

[Krytyki się nie boję]

ale docelowo pewnie na EI96 bym wykonał

Myślałem o EI84. Wszyscy ścigają się aby osiągnąć dół 10Hz, nie wiem czy jest sens chociaż dla 2A3 pewnie warto. Dla hi-fi nasycenie rdzenia przyjmowano 2000 Gs ale w latach 60-tych ubiegłego stulecia. W międzyczasie wymyślono blachy zimnowalcowane i "kolano" histerezy podniosło się prawie 2x. Tak myślę czy nie przyjąć nasycenia ok. 0,25 Tesli i dołu pasma ok. 20 Hz.

[Seyv]

Im niższa częstotliwość przenoszenia transformatora tym lepsza kontrola basu ale zależy to też od zasilania, samego układu i rodzaju lamp. Wiadomo, że układy SE kontrolą basu nie powalają - niektórym się to nawet podoba choć ja osobiście wolę dobrą kontrolę. Z drugiej strony większy rdzeń to problemy z górą pasma - trzeba już pokombinować aby pasmo od góry było dobre co zazwyczaj zwiększa koszt wykonania transformatora.

[Krytyki się nie boję]

ja osobiście wolę dobrą kontrolę.

A ja bym z dołem pasma nie przesadzał. Jak słuchasz muzyki w mieście to nie ma problemu ale jak masz daczę gdzieś nad morzem to 10Hz nakłada już się na częstotliwość echolokacji niektórych gatunków waleni. A wiesz przecież że wybrzeże np. Morza Śródziemnego na znaczej długości linii brzegowej jest skaliste!?

Ja tam swoje trafko będę projektował w zgodzie z naturą!

Edytowane 8 Czerwca 2018 przez OldZbig

[Seyv]

Ale w procesie masteringu takie częstotliwości są usuwane. Poza tym jakie kolumny maja dobrą efektywność na tej częstotliwości. Także waleniem nic nie grozi

[Krytyki się nie boję]

w procesie masteringu takie częstotliwości są usuwane.

Nie wiedziałem, kto pyta nie błądzi!

A jak jest z górą pasma? Czy częstotliwości powyżej 20kHz też są usuwane? U niektórych gatunków nietoperzy częstotliwość echolokacji zaczyna się już od 25kHz. Mogłyby podczas lotu zderzać się z przeszkodami jak ktoś słucha muzyki.

Może być ważne dla posiadających działki leśne.

Edytowane 8 Czerwca 2018 przez OldZbig

[Krytyki się nie boję]

Gdy pobawicie się tym programem to wiele spraw się staje bardziej oczywiste.

Widziałem zdjęcia Twoich Wzmacniaczy. Jednak sztuka lampowego rzemiosła do dzisiaj przetrwała!

[kotok]

Widziałem zdjęcia Twoich Wzmacniaczy. Jednak sztuka lampowego rzemiosła do dzisiaj przetrwała!

Dzięki. Jeśli robi się coś dla przyjemności i z pasji, to jakoś samo idzie.

[Gość traxman]

Nie wiedziałem, kto pyta nie błądzi!

A jak jest z górą pasma? Czy częstotliwości powyżej 20kHz też są usuwane?

Są, każdy AD ma filtr na częstotliwość Nyquista, inaczej będzie aliasing.

[Krytyki się nie boję]

Są, każdy AD ma filtr na częstotliwość Nyquista, inaczej będzie aliasing.

Dzięki za informację. Cały problem z 6n19p to taki że ma bardzo małe Ri. Jak dół trafa policzyć na 20Hz to nawet przy 3-sekcyjnym góra wyjdzie pewnie i tak sporo powyżej 20kHz.

A już się bałem że tym razem jakiś ekolog przyssie się do mojego Krecika.

[Krytyki się nie boję]

O dziwo nowa wersja posiada odczep również na 8 ohm

A jakie impedancje słuchawek zaspokoją oczekiwania większości forumowiczów? Pytam bo nie mam słuchawek i nie wiem, a myślę o trafie dla Krecika/EL84-triode/2A3/6S4S. Dwie sekcje wtórnego połączone równolegle dadzą 8 Ohm na głośniki. Po przełączeniu w szereg dadzą 32 Ohm dla słuchawek. Można wtórne dozwoić do jeszcze większej impedancji, najlepiej jednej żeby nie komplikować trafa.

Krecik na razie oczekuje w poczekalni. Trochę czasu ostatnio zajmują mi trafa dla diabełka.

Edytowane 10 Sierpnia 2018 przez OldZbig

[jurek]

A jakie impedancje słuchawek zaspokoją oczekiwania większości forumowiczów? Pytam bo nie mam słuchawek i nie wiem, a myślę o trafie dla Krecika/EL84-triode/2A3/6S4S. Dwie sekcje wtórnego połączone równolegle dadzą 8 Ohm na głośniki. Po przełączeniu w szereg dadzą 32 Ohm dla słuchawek. Można wtórne dozwoić do jeszcze większej impedancji, najlepiej jednej żeby nie komplikować trafa.

Krecik na razie oczekuje w poczekalni. Trochę czasu ostatnio zajmują mi trafa dla diabełka.



Sporo, może nawet większość słuchawek z wyższej półki ma impedancję 150-600 omów.

Można kombinować z dopasowaniem/przełożeniem: lampy/napięcia/ prądy, żeby standardowe trafa głośnikowe miały w miarę optymalne przełozenia.

Ale po co- skoro dostępne są dedykowane, przyzwoitej jakości trafa.

[Vic384]

Czesc

Mam takie przemyslenie: do wzmacniacza typu SET potrzeba jakas pentode w trybie triody oraz triode sterujaca. Gdyby tak zastosowac amerykanska triode asymetryczna, to wzmacniacz stereo zawieral by tylko dwie lampy, np: 6CY7 czy 6DR7 czy 6EA7. Moc wyjsciowa 1.5W do 2.5W, do domu wystarczy. Jesli chodzi o koszty, to beda mniejsze niz 2 x EL84 plus ECC83, przy co najmniej takich samych parametrach.

Pozdrowienia

PS: Jesli brak znakow diakrytycznych jest problemem, to przepraszam, ale po Polsku pisze tylko na forum Trioda oraz Elektroda, z tym, ze na Elektrodzie moge dobierac Polskie znaki.

[jurek]

Czesc

Mam takie przemyslenie: do wzmacniacza typu SET potrzeba jakas pentode w trybie triody oraz triode sterujaca. Gdyby tak zastosowac amerykanska triode asymetryczna, to wzmacniacz stereo zawieral by tylko dwie lampy, np: 6CY7 czy 6DR7 czy 6EA7. Moc wyjsciowa 1.5W do 2.5W, do domu wystarczy. Jesli chodzi o koszty, to beda mniejsze niz 2 x EL84 plus ECC83, przy co najmniej takich samych parametrach.





Takie wzmacniacze są popularne.

W Europie oparte są o lampę ECL86.

W Ameryce bawią się wyżej wymienionymi, taniutkim lampami służącymi w przeszłości w technice TV.

Amerykańskie lampy w mocniejszej połówce mają najczęściej zastosowaną triodę 12B4- elektryczny, pośrednio żarzony odpowiednik tuby 2a3.

Edytowane 2 Września 2018 przez jurek

[ampman]

Jest jeszcze trioda 1626, ale do tanich nie należy.... znany wzmacniacz SE Darling.

[Kris_54701]

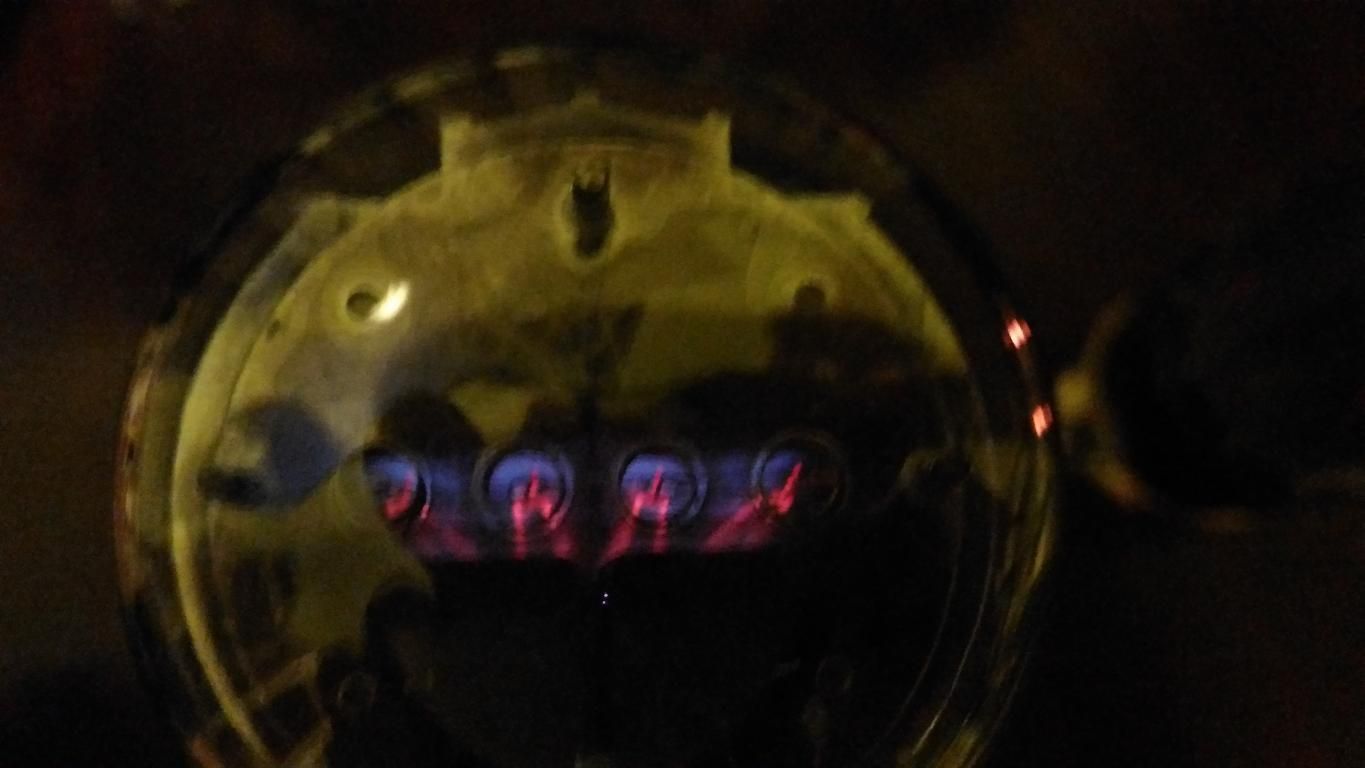

Nie wiem czy mogę się zapisać do klubu, bo mam 3.5 Wata SE na 2A3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Potwornie przekroczyłeś limit mocy! ;-)

[kotok]

Nie wiem czy mogę się zapisać do klubu, bo mam 3.5 Wata SE na 2A3

Mierzyłeś tę moc?Jeśi tak- to w jaki sposób? Edytowane 4 Września 2018 przez kotok

[venom200]

Chciałbym dołączyć z Miniwatt SE to chyba nie pełne 2 W ale prawie się łapie

[Kris_54701]

Mierzyłeś tę moc?Jeśi tak- to w jaki sposób?

W sumie to nie znam mocy, ale przy takiej aplikacji powinno tyle dać. Osobiste wrażenia mam że to ma 200watow. Słucham najgłośniej na 9' dalej jest już bardzo męczące. Ciało niektrolowanie się wzdryguje. Chyba chce uciekać. Zasługą są też 100 dB kolumny.

[Vic384]

Czesc

Ja okreslam moc wzmacniacza w ten sposob, ze podaje taki signal na lampe, aby sinusoida widoczna na oscyloskopie miala "splaszczone" wierzcholki. Podstawe czasu ustawiam tak, aby przebieg byl dlugi na 6 dzialek , a splaszczenie na jedna. Odczytuje napiecie P-P i wyliczam moc wyjsciowa. W takich warunkach EL84 daje 4.5W, a wiec pomiar jest w miare dokladny. Acha, czestotliwosc generatora ustawiam na 500Hz, bo ta czestotliwosc popularny TG5 przenosi praktycznie bez strat

Pozdrowienia

[Krytyki się nie boję]

generatora ustawiam na 500Hz

Różnica pewnie niewielka, ale częstotliwością pomiarową powinno być 1000 Hz. Dla takiej też sporządzane są charakterystyki robocze lamp. Edytowane 10 Września 2018 przez Krytyki się nie boję

[Vic384]

Czesc

Na poczatek pare slow wyjasnien. Zrobilem sobie tester lamp pozwalajacy na pomiar parametrow statycznych oraz dynamicznych. Dla pomiarow dynamicznych mam wbudowany w tester generator 20Hz do 22kHz. Na zakresie 200 do 2000Hz, 500Hz jest na srodku obrotu potencjometru od zmiany czestotliwosci. Najlatwiej wiec ustawiac ta czestotliwosc.

Acha, tester umozliwia pomiar stopnia napieciowego z dowolnymi opornikami w anodzie i katodzie. Przy pracy z transformatorem moge ustawic prad anodowy do 75mA przy napieciu plynnie ustawianym od 50V do 275V.

Pozdrowienia

PS Moge zobaczyc gdzie Kolega widzial charakterystyki lamp dla 1kHz ? Powtarzam: charakterystyki lamp, nie wzmacniaczy !!!

[ampman]

Pozdrawiam kolegę z Triody. I tu go masz.. krytykant wszystkiego siedzi cicho.

[przemak]

Ja okreslam moc wzmacniacza w ten sposob, ze podaje taki signal na lampe, aby sinusoida widoczna na oscyloskopie miala "splaszczone" wierzcholki.



Dzisiaj łatwo i za darmo można mierzyć zniekształcenia, więc choćby w przybliżeniu można by się pokusić o pomiar dla 10% czy 1%, a nie na oko. Doświadczenie w ocenie zniekształceń na oko jest cenne, ale nie każdy to musi umieć.

[ola98]

witam, jako, że wieczory już coraz dłuższe:( poszukuję pcb do montażu takiego grajka najlepiej na ecc83+el84 w trybie triody - czy ktoś posiada lub może podać namiary? ja znalazłem coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale może ktoś ma namiary na coś lepszego?



pzdr



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ampman]

Prostszego nie znajdziesz...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wystarczy odrobinę przerobić, różnice niewielkie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Dlaczego nie w pająku?

[ola98]

@Kris_54701

kompletnie nie mam doświadczenia wiec na pierwszy raz wybieram montaż na pcb, może później spróbuję z "pajakiem":)

@ampman

dzięki



jeszcze pytanie o źródło zakupu kompletu traf - możecie doradzić?

pzdr

[ampman]

Od nich dużo zależy. Jeśli ma to grać, to polecam taki komplecik -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) a jeśli działać tak sobie, to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
