Klon SOHA II - zamawiamy płytki

[moonadam]

>> Pasta termoprzewodząca może stanowic problem jeśli jest na bazie srebra lub miedzi i przewodzi prąd nawet jeśli jest podkładka...



Dlatego też pytałem o pastę. Pasta to Arctic Silver 5 i z tego co sprawdzałem nie przewodzi ona prądu.

[bomarek]

Daj podkładkę mikową pod TL783, musi być on odizolowany od masy!

Pod C4793 nie dajemy podkładki mikowej bo jest on w wykonaniu izolowanym(niewidoczna blaszka).

[bomarek]

Podkładki mikowe daj pod stabilizatory z widoczną blaszką i przykręć je śrubą z tulejką izolacyjną.

Blaszka tych elementów nie może mieć zwarcia z masą z którą połączone są radiatory.

[Luiis]

kol. bomarek wyprzedził mój wpis..

chciałem więc potwórzyć, że bezwzględnie pod obudowy TO220 nie izolowane dajemy podkładki mikowe lub silikonowe, a pod śrubkę - tulejkę aramidową. To jest ogólna zasada i zazwyczaj nie trzeba o tym przypominać "praktykom".

Co obudów izolowanych (takich jak w tranzystorach 2SC4793) to tych utesyliów nie potrzeba, a jedynie pasta termoprzewodząca.



W takim układzie wiesz już gdzie leży przyczyna Twoich kłopotów.

[moonadam]

No to nieźle się wyłożyłem na takiej błahostce ;-) tak to jest jak się po nocach siedzi z lutownicą i człowiek jest zmęczony to mu się myślenie wyłącza.



Z racji że nie miałem tulejki i musiałbym specjalnie po nią jeździć i tracić czas to wykombinowałem coś takiego. Na śrubkę kawałek rurki termokurczliwej która została podgrzana i przyległa do gwintu, a od strony łebka podkładka plastikowa. Mam nadzieję że się sprawdzi ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Ale kombinacja, pamiętaj, że tam jest ponad 100V.

Może znajdziesz jakiś stary zasilacz komputerowy?, w nich jest po kilka takich tulejek.

Jak już to wszystko poskręcasz to weź omomierz i zmierz czy nie ma przebicia pomiędzy blaszką stabilizatora a radiatorem.

[Luiis]

Adam,

nie zapomnij o przekładce z miki pomiędzy radiatorem, a stabem!!

[moonadam]

Zrobiłem wszystko tak jak należało i teraz mam już napięcie na VL1 i VL2. Początkowo było 85V i bez problemu ustawiłem je potkiem do 60V.



Na rezystorze R6 (200R) było jakieś 3,7mA i udało mi się zejść do 2,80mA dla obu kanałów i dalej już nie można bo zakres potka się skończył (można kręcić w nieskończoność i ciągle jest 2,80mA).



Na rezystorze R10 (2R2) dla odmiany pokazuje 0mA i nie można wyregulować prądu.

[Luiis]

moonadam, 25 Sty 2010, 22:18



świetnie, że nie uwaliłeś TLa..



>Na rezystorze R6 (200R) było jakieś 3,7mA i udało mi się zejść do 2,80mA dla obu kanałów i dalej już

>nie można bo zakres potka się skończył (można kręcić w nieskończoność i ciągle jest 2,80mA).



- taki prąd to nie problem możesz tak zostawić.



>Na rezystorze R10 (2R2) dla odmiany pokazuje 0mA i nie można wyregulować prądu.

...w obu kanałach?



To mi wygląda na uszkodzenie tranów sterujących Q8 R/L sprawdź najpierw w jednym kanale...

[moonadam]

Problem rozwiązany, zapomniałem o małym szczególe ;))

[moonadam]

Trochę dziwna sytuacja bo na nie mogę zejść z 2,8mA do 2mA (chodź podobno tak może zostać), natomiast na R10 mogę ustawić tylko 67,5mA (mniej mogę) i zakres potka się kończy. Rozumiem że tak zostać nie może ?

[gqsoft]

> moonadam

Zamienione miejscami potencjometry P1 i P2?

Wylutowanie może być kłopotliwe - od biedy można zostawić te prądy jak są...

[moonadam]

Właśnie że nie są zamienione na P1L/R mam 200R (201 na obudowie potka) na P2L/R 10R (100 na obudowie potka), a nie można dobrać pod to rezystora R12L/R ?

[Luiis]

moonadam, 26 Sty 2010, 13:17



>Trochę dziwna sytuacja bo na nie mogę zejść z 2,8mA do 2mA (chodź podobno tak może zostać),

Pokombinuj z R6 może zmienisz go na 300R, tylko powinieneś mieć wtedy na nim spadek ok. 600mV



>natomiast na R10 mogę ustawić tylko 67,5mA (mniej mogę) i zakres potka się kończy. Rozumiem że tak >zostać nie może ?

Powinieneś starać sie ustawić więcej, a nie mniej. Końcówka wchodzi w klase A od ok. 80mA.

[Luiis]

moonadam, 26 Sty 2010, 13:17



Możesz jeszcze spróbować wymienić ten potencjometr (P1) na np.500R

[moonadam]

Czy mogę zmniejszyć napięcie na VL1 oraz VL2 ? zmniejszyłem je nieco z 60V do 58V i teraz mam na R10 71mA gdybym zmniejszył do VL do 55V lub niżej to może udało by się uzyskać 80mA dla R10.

[moonadam]

Jeszcze jedno przekaźnik załącza się po 4 sekundach czy to nie za wcześnie ?

[moonadam]

Uruchomiłem SOHE II i mam mały problem z szumami. W obu kanałach jednocześnie jest lekki szum, natomiast w prawym kanale dodatkowo występuje brumienie, którego poziom głośności jest zawsze taki sam niezależnie czy potencjometr jest na min czy na max. Problem występuje nawet wtedy gdy lampy są wyjęte z podstawek. Próbowałem już podłączyć obudowę ALPSa do masy podobnie jak cały układ i problem jest nadal. Jakieś pomysły ?

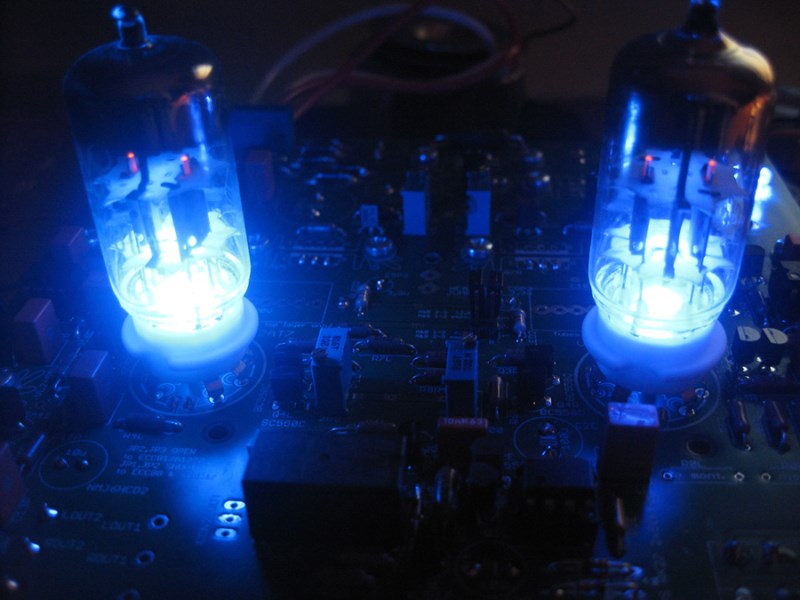

Na deser kilka nocnych fotek lampek ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

..dżizas, to to prawdziwy "Moonlight"



>natomiast w prawym kanale dodatkowo występuje brumienie, którego poziom głośności jest zawsze taki

>sam niezależnie czy potencjometr jest na min czy na max.

...sprawdź czy nie masz przypadkiem zwarcia we wejściu przy Alpsie.

Patrząc od góry tylko prawe piny powinny być na masie.

[piotr_37]

a jeżeli prawidłowo to też może być winą lamp, u siebie tak miałem na ECC83 po wymianie na inne problem ustąpił.

[Luiis]

... właśnie :)

[novy2]

ma ktoś jakiś wolny PCB ?

[moonadam]

To nie tu jest problem ścieżki mam wszystkie przecięte jak na 17 stronie tego wątku i problem jest dalej. Wina lamp to też nie jest bo jak już pisałem problemy są nawet przy wyjętych lampkach. Myślałem że może coś z OPA134 bo jak się je dotknie od góry palcem to słychać brumienie, wymieniłem więc w nich podstawki na złocone jednak nic to nie pomogło, w prawym kanale słychać dalej brumienie. Zamieniałem już nawet kostki OPA134 miejscami jednak zawsze problem był w prawym kanale.



Zauważyłem jednak pewną ciekawostkę, podłączyłem kawałek srebrzanki do kaloryfera (masy) i gdy drugi koniec kabelka przybliżyłem do wzmacniacza to brumienie ustało, jednak gdy podłączyłem kabel do masy układu lub odsunąłem kabel od wzmacniacza to wszystko wracało do "normy" czyli brumienie w prawym kanale.



Macie jakieś pomysły ?

[moonadam]

Już sobie poradziłem gra pięknie ;-)

[piotr_37]

no to napisz co było , dla potomnych ;)

[moonadam]

Ostatnio jestem na etapie ulepszania mojego wzmacniacza i wpadł mi do głowy taki pomysł :

Chodzi o to że wzmacniacz jest podpięty do komputera i nie zawsze jest sens go używać (np. w grach lub na youtube gdzie jakość dźwięku i tak jest kiepska) w związku z czym nie ma sensu męczyć lampek i chciałbym go używać tylko do słuchania muzyki. Przepinanie kabli i słuchawek za każdym razem nie jest wygodnym rozwiązaniem dlatego też chciałbym się dowiedzieć czy można temu jakoś zaradzić ?



Myślałem aby to rozwiązać tak : do wzmacniacza chciałbym mieć podłączone słuchawki na stałe i za pomocą przełącznika (dźwigienki) mieć możliwość podawania sygnału z RCA bezpośrednio na IN lub OUT (gdy wzmacniacz będzie wyłączony to sygnał poleci bezpośrednio na OUT), tylko czy takie rozwiązanie się sprawdzi ? problemem jest też znalezienie takiego przełącznika (o ile takie istnieją ?). Może znacie jakieś lepsze rozwiązania ?

[zephyr]

Może ktoś podpowiedzieć jak wyregulować SOHA pod lampę 5814a Westinghouse?

[dawid-ss]

A może ktoś powiedzieć czy soha szumi mocno? Mój egzemplarz szumi, w trakcie normalnego słuchania nie słychać ale przy słuchaniu cichutkim szumi dość znacząco, nieważne czy sygnał jest podany czy nie, zaraz po załączeniu słuchawek szumi i czym wiecej głośnosci dam tym głośniej, ale po włączeniu muzyki jest ok jak pisałem.

[neodom]

Zaden z egzemplarzy soha 2 oraz 3 nigdy mi nie szumial .

[dawid-ss]

No mój szumi i od czego to może być ?
