GAINCLONE

[mozsbi]

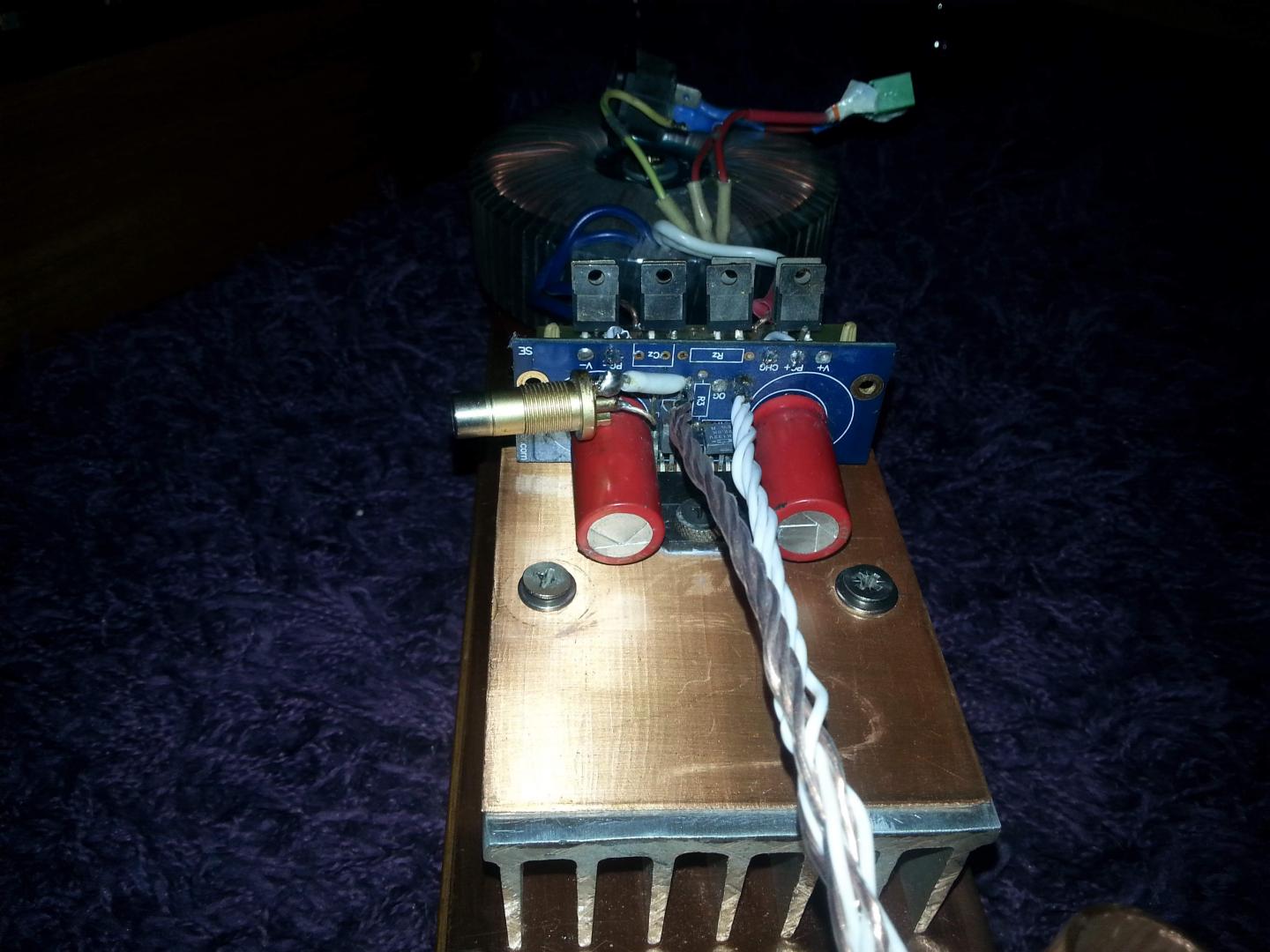

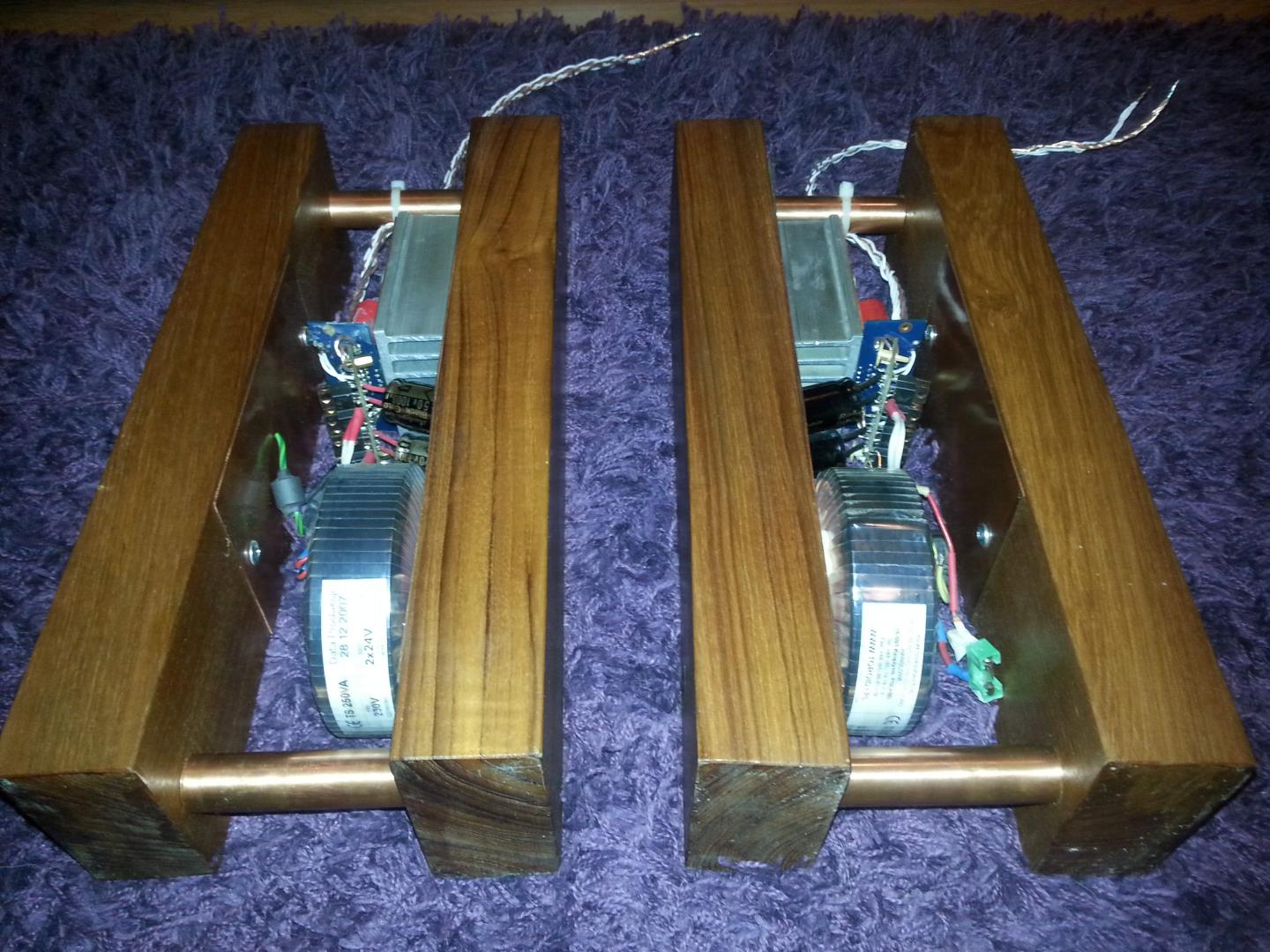

Nie wszyscy zaglądają do ,,różne...

dual mono, kabel kimber 4tc 50cm, wersja Peter

cena 1000 z wys.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2014 przez mozsbi

[mqy]

Witam



Chciałbym zrobić gainclonową końcówkę do aktywnych dwudrożnych monitorków.

Czy stosując toroid powiedzmy 500W np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) muszę zastosować układ soft start?

Tym jednym toroidem chciałbym zasilić 4 gainclony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Mało prawdopodobne aby soft start był potrzebny, ale nikt nie zna twojej instalacji.

[mqy]

Dzięki za odpowiedź



Chodzi o instalacje elektryczną w moim domu?

[arturp]

Zwróćcie uwagę na jakość wykonania kostek z 1998 roku . Jadą do mnie więc ocenię czy grają dobrze ( czytaj - lepiej niz obecnie produkowane )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

w/g mnie są słyszalne róznice, te nowe kostki grają ciut inaczej, troche szczuplejszy dzwięk mniej dołu wiecej góry....stare są mniej męczące bardziej przyciemnione;) to samo dotyczy diod.

Podobno te nowe są bezołowiowe.

Edytowane 31 Stycznia 2014 przez antos

[gregorj]

Które elementy w gc na lm4780 mają wpływ na dźwięk? Wersja z unisonus, link ze schematem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chętnie bym się pobawił ale ciężko mi się dokopać do tych informacji.



Dzięki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miron3333]

Sprzedaję gainclona w super wersji. Szczegóły w ogłoszeniach. Zapraszam.

[Birofil]

Witam Wszystkich!



Czy ktoś ma do sprzedania płytki Veterana do gainclone na LM3886?

Nie chcę kupować tych na "Alledrogo".



Pozdrawiam!

[Jester71]

Nie wszyscy zaglądają do ,,różne...

dual mono, kabel kimber 4tc 50cm, wersja Peter

cena 1000 z wys.





Mozsbi - sto złotych pisze się z dwoma zerami :D

[Piotrek608]

arturp dobrze pisze...wygrzebałem ostatnio z lamusa poczciwego gajklona i dorobiłem mu na "pająka" stabilizację ..gra przewybornie....nigdy jeszcze moje kolumny nie grały tak w głąb!...muzy słucham u sąsiada...popracuję nad tym jeszcze na serio w cenie do 5tys zł a w przypadku niektórych droższych wzmaków nie ma konkurencji.

[arturp]

Czy ktoś z kolegów badał wpływ głębokości sprzężenia zwrotnego na brzmienie ? Kusi mnie wstawienie 220K ( i oczywiście 6,8k do masy ) zamiast ogólnie przyjętego 22k/680R . Może też sprawdzić 2,2k/68R tylko czy 68R do masy to nie za mało ?

[Gość stary bej]

Sprawdzałem tą zależność, ale na opamach w pre.

Im była wyższa wartość tych rezystorów (przy zachowaniu k), tym dźwięk był mniej nerwowy, bardziej zwiewny i aksamitny.

Poprawie ulegała lokalizacja i czytelność instrumentów na scenie.

Ciekaw jestem jak to się będzie sprawdzało przy opamach-mocy.

[dexter44]

Im głębsze sprzężenie, czyli mniejsze wartości rezystorów - dźwięk bardziej naturalny, płynny. Przy dużych rezystorach z kolei dźwięk był bardziej ostry, wyraźniejsza była góra, może nawet lekko podbarwiona. Nie pamiętam już konkretnych wartości rezystorów R1/R2, ale małe wartości były ok 470/10k, a dla dużych 10k/220k.

[arturp]

i weź tu człowieku bądź mądry :-(

stary bej i dexter44 - panowie wasze wpisy są rozbieżne o 180 stopni ...

[dexter44]

Myślę, że mamy podobne odczucia. Im wyższe rezystory tym szersze pasmo, a więc mniej stłumiona góra. Oczywiście nie ma nic za darmo i wtedy pogarsza się charakterystyka fazowa, ale nam to nie przeszkadza, bo mamy takie same wzmacniacze dla obydwu kolumn, więc nic się nie rozjeżdża.

[Piotrek608]

Ja u siebie na wzór diory dałem 33/1K i jest fajnie, zrobiłem tak dlatego głównie, że mój klon gra jako końcówka mocy i korzystam z wyjścia variable w cd..(bo regulowane z pilota)...ale bawiłem się na wzór sony ES tam jest 56K/470R...grał zwiewnie ładnie , ale też miał straszne wzmocnienie na godzinie 9.30 ryczał...NIESTETY moim zdaniem stracił właśnie taką gładkość (pewnie zniekształcenia) i miałem wrażenie że lokalizację..chyba przez tą zwiewność traciła na precyzji...ale też mniej się o dziwo grzał:)

[Marcin SoYa]

Panowie czy Masy PG i SG można łączyć i dać wszystkie do jednego punktu ?

[Bumpalump]

gainclone bez konkurencji do 5tys to sie posmialismy, sluchalem takich klonow gc, ugody, uniampa to moze byc alternatywa dla fabrycznego wzmacniacza jesli komus przypasuje brzmienie tym ze i tak często w cenie klona mozna dostac lepszy fabryczny wzmacniacz innych firm

[Piotr_1]

Panowie czy Masy PG i SG można łączyć i dać wszystkie do jednego punktu ?



Tak, trzeba je połączyć, oczywiście najlepiej do punktu, a nie do szyny, ponieważ sygnał z minusa głośnika się potem nakłada na masę sygnałową.

Edytowane 8 Września 2014 przez Piotr_1

[Marcin SoYa]

Tak, trzeba je połączyć, oczywiście najlepiej do punktu, a nie do szyny, ponieważ sygnał z minusa głośnika się potem nakłada na masę sygnałową.

i o to mi chodziło ;) dzięki . Kombinowałem różne połączenia Masy w swoim GC na początku miałem wszystkie masy do jednego punktu , prosto z sygnałowych złącz też :) jednak teraz zrobię to inaczej.

Panowie a drugie pytanie

czym się różnią te LMy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poza blisko 100% droższą Ceną ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]



Panowie a drugie pytanie

czym się różnią te LMy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poza blisko 100% droższą Ceną ?



Wg mnie niczym, nawet mają taki sam nadruk.

Pierwszemu trzeba dopłacić za skopiowaną ideologię, zdjęcie i tandetny rysunek płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin SoYa]

Wg mnie niczym, nawet mają taki sam nadruk.

Pierwszemu trzeba dopłacić za skopiowaną ideologię, zdjęcie i tandetny rysunek płytki.

Tak pozatym te droższe są z 2009 roku , te po 18 zł - z 2014 :)



Muszę kupić , bo w moim 5 letnim GC urwała się nóżka od jednego LMa przy drobnej przebudowie - może nawet wyjdzie mu na zdrowie zmiana kompletu dwóch LMów ... Zobaczymy

[1024times]

Daawno nie odwiedzałem audiostereo :) .. więc postanowiłem przypomnieć sobie co nieco. Robiąc ostatnio porządki natrafiłem na takie znalezisko ;) .. płytki mają 7-8 lat, nawet nie pamiętam .. i do tego nie były nawet uruchamiane. Ta warstwa opisowa :D błędy młodości.



Płytki: grubość miedzi 0.125mm, złocone, dwustronne, z metalizacją i czarną soldermaską :)



Edytowane 11 Września 2014 przez 1024times

[J.Jerry]

Jakiś czas temu na układzie LM3886T zrobiłem wzmacniacz słuchawkowy, który napędza AKG K550 - zdjęcia w galerii. Wzmacniacz posiada regulacje głośności na wyjściu co 6 dB i tłumik 3 dB na wejściu co w sumie daję regulację co 3 dB. Rezystancja wyjściowa wzmacniacza jest w tej chwili 10 Om - taka mi odpowiada przy tych słuchawkach w kwestii brzmienia basów. Ponieważ regulator głośności jest na wyjściu wzmacniacza szumy nie są problemem. Przed regulatorem poziom sygnału jest 10 Vp, za regulatorem poziom sygnału zaczyna się od kilkudziesięciu mV...dzielnik 1400 do 10 Om.

Będę jeszcze pracował nad nowym zasilaczem w którym będzie 2 - stopniowy filtr RC, kondensatory 10mF z rezystorami zwiększającymi ESR w celu zmniejszenia poziomu harmonicznych 50 Hz zasilacza...na razie zarys mam tylko w symulatorze.

[Piotr_1]

Jakiś czas temu na układzie LM3886T zrobiłem wzmacniacz słuchawkowy, który napędza AKG K550 - zdjęcia w galerii. Wzmacniacz posiada regulacje głośności na wyjściu co 6 dB i tłumik 3 dB na wejściu co w sumie daję regulację co 3 dB. Rezystancja wyjściowa wzmacniacza jest w tej chwili 10 Om - taka mi odpowiada przy tych słuchawkach w kwestii brzmienia basów. Ponieważ regulator głośności jest na wyjściu wzmacniacza szumy nie są problemem. Przed regulatorem poziom sygnału jest 10 Vp, za regulatorem poziom sygnału zaczyna się od kilkudziesięciu mV...dzielnik 1400 do 10 Om.

Będę jeszcze pracował nad nowym zasilaczem w którym będzie 2 - stopniowy filtr RC, kondensatory 10mF z rezystorami zwiększającymi ESR w celu zmniejszenia poziomu harmonicznych 50 Hz zasilacza...na razie zarys mam tylko w symulatorze.



Rezystory na obu nóżkach tych większych kondensatorów?

[J.Jerry]

Jak jest filtr RC to oba stopnie składają się z rezystora np. 1 Om i kondensatora 10 mF...pierwszy kondensator składa się z samego kondensatora 10 mF i szeregowego rezystora 5 Om, a drugi 0,2 Om. W programie PSU Designer to wygląda nieźle - mały prąd z trafa i kilkanaście miliwolt tętnień dla 100-150 mA prądu obciążenia.

[Piotr_1]

A czemu nie stabilizator napięcia zasilania przy takich małych prądach? To zła opcja?



Nigdy nie robiłem słuchawkowca, myślałem kiedyś o czymś podobnym. Jakie wzmocnienie napięciowe się stosuje i jakie napięcie zasilania?

[J.Jerry]

Na stabilizatorze będzie następny dla porównania, który lepiej wypadnie.



Można powiedzieć, że to typowy wzmacniacz...ten ma wzmocnienie 15/1,2+1, napięcie zasilania 17v, jednak korzystne by było podwyższenie napięcia zasilania w okolice 30 V. Wtedy układ ma lepsze parametry no i można podać na regulator wyjściowy ponad 20 Vp, co przełoży się na mniejsze zniekształcenia i szumy.

[Dzius]

A propo stabilizatora napięcia, to GC działający wg oryginalnego schematu musi cierpieć na brumienie od sieci, bo filtracja tętnień z prostownika jest słaba. Ale jest na to rada można drugą parę LM3886 lub LM3975 użyć jako w filtracji zasilania.

Pod tym linkiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , ostatnia ilustracja na stronie pokazuje jak to zrobić. Ma to tę zaletę że wtedy zasilanie ma te same możliwości prądowe co część wzmacniająca.
