A może jakieś nóżki pod klocka w tym stylu? MOżna by zrobić wyższe i tez je ozdobić takimi obręczami jak te gałki.

[POLiFONIA]

V-savage

23 Wrz 2009, 21:51



Poruszyłeś ciekawy temat, kontynuuj ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

ja tez mam passa bez obudowy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LunaticAllegro]

Przepraszam zapomnialem napisac... wymiary panelu jak w orygnale czyli: 290x480x35 mm (WxSxG). Panel sklada sie z trzech czesci. Łączony za pomaca dwoch srub na strone od zewnatrz M6 i od wewnatrz jeszcze po 3 sruby na strone...



Zdecydowalem sie na aluminium PA6 ze wzgledu na to ze dobrze sie obrabia...Nie wiem tylko czy dobrze sie anoduje.. Chodzi glownie o chropowatosc powierzchni po frezowaniu a znajac temat CNC firma wezmie sie za elipsy i pochylania powierzchni metoda wierszowania wiec... moze byc pozniej problem z estetyka wykonania... Wymiarujac panel i piszac oferte zaznacze aby na plaszczyznach obrobki byla jak najmniejsz liczba przejsc narzedzia o jak najwiekszej srednicy. Dobrze bylo by gdyby firma miala do dyspozycji 4 lub wiecej osi we frezarce ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

jezeli sie nie myle to glowny problem zeby zrobic galki z mosiadzu to po prostu zakup mosieznego preta...no ale bez jaj przeciez metrami nie trzeba go kupowac (poprawic mnie jak sie myle). Zaleta mosiadzu jest to, ze nie trzeba anodowac, malowac, etc. wystarczy troche pasty polerskiej zeby wygladal 100x lepiej od alu ;)...no widze tu jedynie konkurenta w stali kwasoodpornej, ale kupic taki pret to juz zaczyna byc problem.

Co do designu to nie wiem czy jest to problem...my tu sie mamy wpisywac na liste pod jeden design? czy wychodzimy z zalozenia ze ksztalt nie gra roli (byle z preta o tej samej srednicy i tego samego materialu?)





PS Lunatic



Mozesz mi wytlumaczyc czy te 4 sruby na przednim panelu spelniaja jakas funkcje poza wizualizacyjna? Jakos nie widze co i jak to ma trzymac radiatory...(glosno mysle, nie traktuj tego jako agresji w twoim kierunku:))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[POLiFONIA]

saczek_XTRM

23 Wrz 2009, 22:37



Moje możliwości ograniczają się do dużych ilości, ale tego samego rodzaju wyrobu ;/

Dzięki temu cena jest w miarę, jak i czas realizacji. Dlatego musi być jeden projekt, co będzie trudne w wykonaniu, bo wszystkich nie zadowoli niestety... no ale warto próbować jak najwięcej, czekam na projekty i listę ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LunaticAllegro]

saczek_XTRM 23 Wrz 2009, 22:37



zeby nie wiem jak sie uprzec i nawet przewiercic na wylot sruby M6 to i tak nie utrzymaja one (2szt) w moim przypadku 12kg radiatora na strone (W PASSA przypadku zreszta tez) Pelnia role wizualizacyja ale i lacza plyte frontowa z ta wlasnie cala kwintesencja obudowy jaka jest ta "nakladka" na plyte czolowa. Co do trzymania radiatorow.. niestety... do tej masy trzeba dosc znaczny stelaz i to z pelnego aluminium minimum 10 mm odpowiedno nagwintowany i poskrecany....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

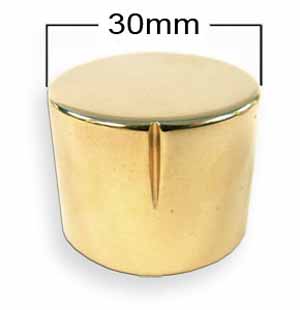

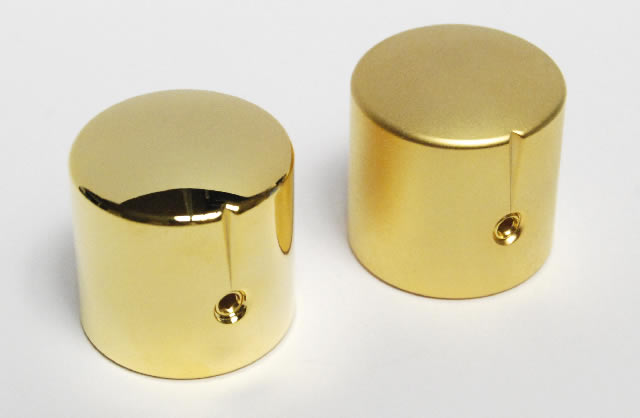

no i moi faworyci.. :)
