LunaticAllegro, 29 Wrz 2009, 15:46



>Robertinus

>29 Wrz 2009, 14:08

>

>Czy aby koledze sie nie pomieszalo???

>

>W hurtowni metali kolorowych sprzedawca doradzil mi zeby wziac PA38 (aluminium konstruncyjne) jak

>sie dowiedzial ze bede w tym wiercil i gwintowal... Powiedzial ze w PA6 przy kilkukrotnym wkreceniu

>i wykreceniu gwint najnormalniej szlag trafi...

>

>Taka informacje dostalem od sprzedawcy - nie sprawdzalem tego - byc moze to sprawa marketingowa -

>PA38 drozsze od PA6???

--------------------------------------------------------------------

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

Raczej nic mi się nie pomieszało. PA 6 - dało najładniejszą anodę ze wszystkich. Piszę oczywiście o anodowaniu w kolorze naturalnym. Jest też je łatwo uszkodzić. No chyba że wciśnięto mi kit dając inny materiał. Tylko nie wiem po co ktoś miałby mnie w taki sposób wkręcać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

No chyba że wciśnięto mi kit dając

>inny materiał. Tylko nie wiem po co ktoś miałby mnie w taki sposób wkręcać.

----------------------------------------------------------------------------------

Jest to jakieś wyjaśnienie. PA6 już na pierwszy rzut np. śrubokrętem jest wieeele twardsze niż PA38

PA38 to glina w obróbce, klei się do narzędzi idp. PA6 natomiast podczas obróbki daje nieklejący się suchy wiór.

PA38 można zgiąć na pół i zaklepać na płasko, PA6 gięte na zimno pęka.

PA38 pasek o szerokości 5cm i grubości 3mm bez problemu nawet chuderlak wygnie gołymi rękami nadając gięciu mały promień, np. promień ok. 20mm. PA6 jedt trudno tak wygiąć, trzeba mniej już trochę siły.

To tak obrazowo i prostemi słowy.



Po co wkręcać?, hmm, może po to by zamiast za relatywnie tanie PA38 policzyć za wiele droższe PA6 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Przepraszam za błędy - to pośpiech.

Piszę jeszcze raz z poprawkami:



No chyba że wciśnięto mi kit dając

>inny materiał. Tylko nie wiem po co ktoś miałby mnie w taki sposób wkręcać.

----------------------------------------------------------------------------------

Jest to jakieś wyjaśnienie. PA6 już na pierwszy rzut np. śrubokrętem jest wieeele twardsze niż PA38

PA38 to glina w obróbce, klei się do narzędzi itp. PA6 natomiast podczas obróbki daje nieklejący się, suchy wiór.

PA38 można zgiąć na pół i zaklepać na płasko, PA6 gięte na zimno pęka.

PA38 pasek o szerokości 5cm i grubości 3mm bez problemu nawet chuderlak wygnie gołymi rękami nadając gięciu mały promień, np. promień ok. 20mm. PA6 jest trudno tak wygiąć, trzeba mieć już trochę siły.

To tak obrazowo i prostemi słowy.



Po co wkręcać?, hmm, może po to by zamiast za relatywnie tanie PA38 policzyć za wiele droższe PA6 ?



Gwinty w PA38 "żyją" na ogół kilka wkręceń weń śruby, gwinty w PA6 są znacznie - wręcz nieporównywalnie - trwalsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[POLiFONIA]

Zapewne wiele osób interesuje materiał z jakiego wykonane są tutaj zaprezentowane gałeczki. Jest to PA6, jak widać da się i coś ulepić i poanodować ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

Trochę nie na temat, bo szukam osłonek triod małej mocy (ECC81, ECC88) - które należałoby chyba wykonać ze stali nierdzewnej. Coś jak w sklepie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ale w kolorze stalowym zamiast złotego).

Może ktoś to zrobi albo wie, gdzie kupić gotowe - stalowe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

>>gqsoft, 29 Wrz 2009, 23:24



taa, sam takich potrzebuje, wlasnie zlotych ;-), ale u nas to jest chyba nie do zdobycia, ja przynajmniej jak do tej pory nie znalazlem. Jak Ci sie uda, daj znac, chociaz nie wiem czy szybciej tego nie wykonasz na zamowienie. A ta cena...bardzo przystepna....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[radosqrq]

chciałem zwrócić uwagę że jest jeszcze coś takiego jak " anodowanie twarde " które "utwardza" (oczywiście nie na uszkodzenia typu walenie młotkiem czy też wbijanie śrubokręta) zewnętrzną powłokę detalu (poprawia się odporność na ścieranie , a i trudniej "załamać ostre krawędzie detalu")

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

>gqsoft

Takie kółko można w Polsce wyciąć z polerowanej kwasówki za ok 6,50. Wiem, bo orientowałem się w temacie. Dodatkowo śrubki imbusowe 50-55mm M3 i tulejki dystansowe 12mm. Wg mnie cztery kółka wyglądają lepiej od trzech.

Podobne coś już popełniłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

> tomant

Poszukam więc warsztatu mechanicznego chętnego na drobne zlecenia...



Twoje zdjęcie być może wskazuje na jeszcze jeden problem: Korozja na styku różnych materiałów. Czy ktoś zaobserwował takie zjawisko na granicy aluminium i stali nierdzewnej w normalnym środowisku domowym, trochę wilgotnym (ale raczej bez kondensacji pary wodnej)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJotr]

>gqsoft: Trochę nie na temat, bo szukam osłonek triod małej mocy (ECC81, ECC88)



Ostatnio kupowałem min. je z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Szybka dostawa (około 1,5 tygodnia).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[franc64]

radosqrq, 30 Wrz 2009, 05:29

chciałem zwrócić uwagę że jest jeszcze coś takiego jak " anodowanie twarde " które "utwardza"



każde anodowanie utwardza powierzchnię i oróczwalorów estetycznych stosuje się je na elementy cierne. Twardość powłoki zależy od meody anodowanie, lecz zwykle jest ona twardsza niż szkło i ma taką samą twardość jak korund.

Stopy nadające się do anodowanie to 6060, 6063, 6063A, 6005, 6005A, 6082 7021, 1050A, 6101 (PA38), 6463. PA6 natomiast to stop 2017A wg PN-EN.



Postaram się wrzucić fotki poanodowanych detali z PA6 i PA38.

pzdr

franc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[damper]

witam po dłuższej przerwie:



jak w temacie wątku:



Aluminiowe elementy DIY - MOJE projekty

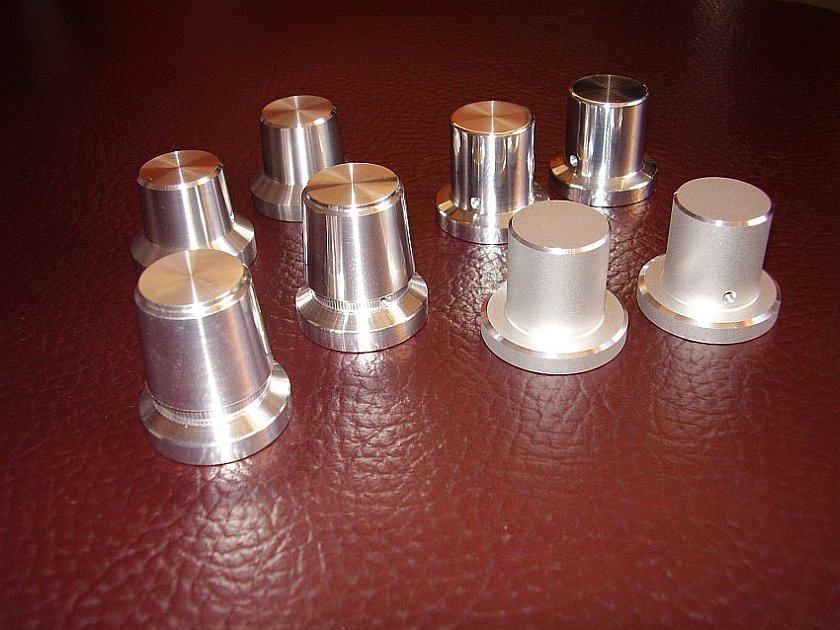

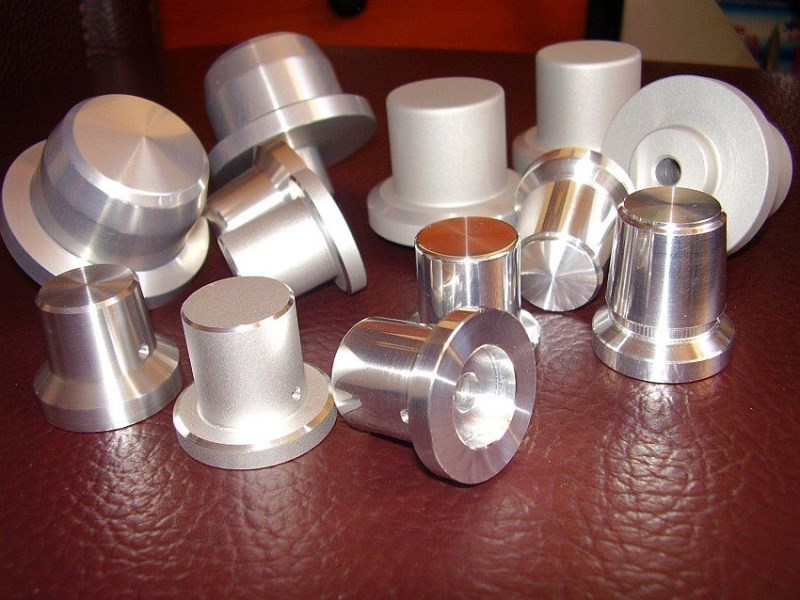

na foto gałki w trzech wykonaniach: szlifowane, polerowane i śrutowane przed anodowaniem, duże po anodowaniu.

Możliwa również wersja anoda black. Gałki (również inne elememty toczone) wykonuję samodzielnie wg otrzymanego projektu z alu PA6 lub PA 38 (w tej chwili z tego materiału na życzenie)na tradycyjnej tokarce. Czasem (tak jak teraz) mam na zbyciu kilka sztuk własnego projektu.

W sprawie szczegółow, zapraszam na PW, lub e-mail

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

O w mordę, śliczne!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[damper]

McGyver, 9 Paź 2009, 21:00



>O w mordę, śliczne!



proponowałem już swego czasu wykonanie panelu + gałki do DAC Lampucera By "16Hertz Studio" ;

Pozdrawiam,

damper

Na PW lub e-mail ( w omnie)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

W międzyczasie nastąpiły pewne przetasowania i DAC będzie inaczej firmowany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[damper]

McGyver, 9 Paź 2009, 23:57



>W międzyczasie nastąpiły pewne przetasowania i DAC będzie inaczej firmowany.



w takim razie zacznijmy od "0"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Czyli od designu. To zadanie dla grafika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[damper]

mogę pomóc;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

damper, 10 Paź 2009, 01:07



Wyslalem Ci PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[POLiFONIA]

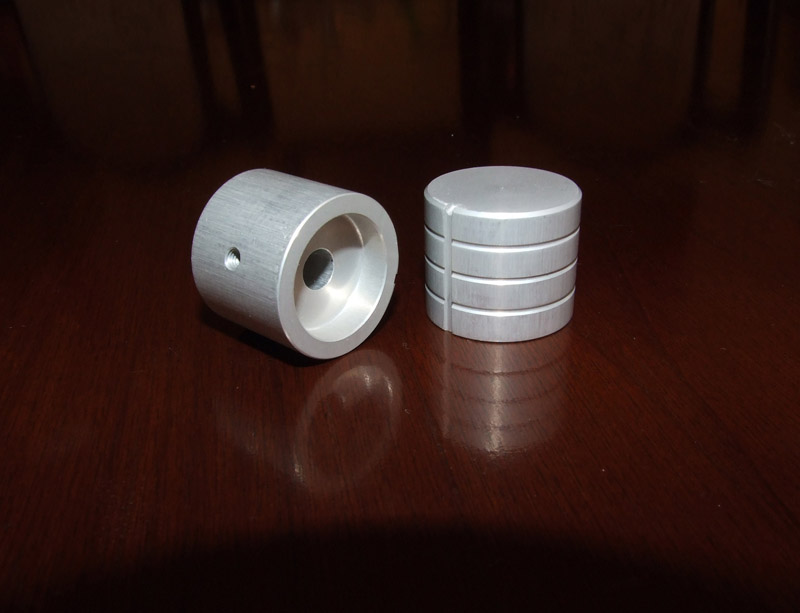

Zgodnie z Waszymi radami, światło dzienne ujrzały takie oto projekty;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[POLiFONIA]

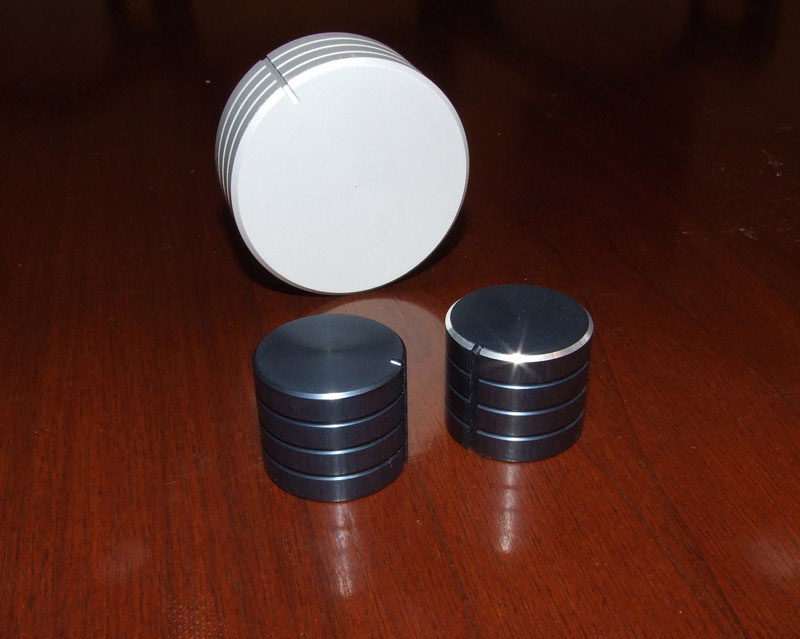

oraz dwa rodzaje grafitowo-czarnych;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[POLiFONIA]

Przypomnę wymiary;

24x20 mm (śr. x wys.)

Cena to 13,50zł /szt

Wysyłka 6zł (priorytet)



W komplecie klucz imbusowy ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

polifonia czy moglbys wykonac elementy np z mosiadzu?

ile by kosztowal mosiezny docisk do cd toczony z walka o srednicy 5cm. otwor wewnetrzny 15mm (walek cd)? wysokosc 2cm. ksztalt dowolny jakis stozek moze cos w stylu tego co zamiescilem w watku o lozysku do cd :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



2 element to talerzyk jak w watku. srednica pod oske niecale 6mm. wykonany z aluminium. na zdjeciu w watku widac co i jak. jakosc odbiega od tego co bym chcial wiec szukam alternatywy. (w watku jest stalowy ale chyba lepiej alu)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[POLiFONIA]

marosik

1 Lis 2009, 22:04



Niestety na obecny czas nie mam możliwości wykonywania elementów z innych materiałów jak aluminium. Mam jednak nadzieje, że uda sie to zmienić w przyszłości.

Także aby mieć przyzwoite ceny, wykonuje dość duże partie, co też wymusza produkcję popularnych elementów. Także na chwile obecną z bólem muszę odmówić. Mam nadzieję, że w temacie odezwą się osoby które Ci pomogą. Elementy nie są trudne w samym wykonaniu, wręcz banalne.



Może Pan Damper wykonujący indywidualne pojedyńcze projekty...?

(że tak pozwolę sobie zaproponować /spytać)

;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

mysle ze na dociski mosiezne byloby wiecej chetnych, niewielkim kosztem mozna zaznac odrobiny hi-fi...

jaka jest minimalna ilosc danego rodzaju przedmiotow? jesli np 10sztuk to chetnie zamowilbym talerzyki aluminiowe. podejrzewam ze koszt za sztuke nie przekroczylby 30zl>?

przedmioty wykonujesz na CNC?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LunaticAllegro]

Przepraszam ze sie wterace ..

Moge spytac kolegi - zaprzyjaznionego tokarza ktory toczy z zamilowania w jakiej kwocie wykonalby Wam talerzyki i inne elementy z mosiadzu.. Potrzebowalbym tylko rysunek z wymiarami i tolerancjami, moze byc odreczny.. Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

talerzyk to chyba jednak alu. musi scisle wchodzic na oske 6mm (ktora ma niecale 6mm)

wysokosc walca pod plyte pewnie ok 4mm.



pozostale wymiary pod linkiem ktory podalem powyzej.



docisk jak w linku powyzej tyle ze zamiast 6mm powinno byc 15mm (srednica otworu plyty cd)



ksztalt z rysunku jest ok. dobrze sie trzyma w dloni. wysokosc starczylaby 15-20mm. srednica pierscienia 40-50mm max.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

damper,



Gałeczki dotarły dzisiaj..

... muszę to powiedzieć.. (wbrew panującym zwyczajom na tym forum;)) - absolutnie do niczego nie da się "przyczepić" ;(

Wykonanie perfekcyjne, powierzchnia, spasowanie do osi, nawet śrubki blokujace są w kolorze :))

Nawet opakowanie jest na miarę wyrobu -gruba folia PE zabezpieczająca przed przypadkowymi otrciami.

Dla mnie mistrzostwo świata:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[damper]

damper,



Gałeczki dotarły dzisiaj..

... muszę to powiedzieć.. (wbrew panującym zwyczajom na tym forum;)) - absolutnie do niczego nie da się "przyczepić" ;(

Wykonanie perfekcyjne, powierzchnia, spasowanie do osi, nawet śrubki blokujace są w kolorze :))

Nawet opakowanie jest na miarę wyrobu -gruba folia PE zabezpieczająca przed przypadkowymi otrciami.

Dla mnie mistrzostwo świata:)



cieszę się i pozdrawiam,

damper

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
