[Piotrek608]

Pkreczu zaprojektuj druk w dwóch wersjach..dla mnie nie ma sensu smd bo mam olbrzymie zapasy normalnych rezystorów..a zdania o smd nie zmienię jest monotonne w graniu...moze to wina mojego słuchu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Na dwie wersje to za bardzo nie mam czasu :))) Zrobię wersje z przewlekanymi rezystorami. Zdecydujcie czy chcecie druk dwustronny z wylewkami mas po obu stronach czy płytkę jednostronną. W przypadku płytki dwustronnej nie za bardzo będziecie mogli robić płytki metodą domową :(((



Decyzja należy do WAS. Wypowiedzcie się w tej sprawie :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

>> W przypadku płytki dwustronnej nie za bardzo będziecie mogli robić płytki metodą domową :(((

To wtedy jednostronną poprosimy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Czemu nie za bardzo? Moja jest dwustronna- na prawdę da się :). Specjalnie zamieściłem zdjęcia, jest kilkadziesiąt przelotek pomiędzy warstwami masy , chociaż nie wygląda to pięknie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OLES]

witam;

moje zdanie trochę inne; wstawienie dobrego zegarka - OK, układ reclokingu wyjścia SPDIF - darować sobie, w zamian polecam Coco Edwarda, lub poczekać, bo podobno 'cosik lepsiejszego' kombinuje :)

ja użytkuje Coco, ale czekam na nowe dziecko forumowicza Edwarda;

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Jednostronna i basta.

Do clocka jeszcze wrócimy...tam moze byc smd nawet wsio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Proszę :))) Brakuje tylko wylewki masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Wymiary 6,5x4 cm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Proszę dokumentacja :)))



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Gdybyście chcieli zrobić płytkę w zakładzie to zapukajcie do mnie na PW :))) Plik do termotransferu jest więc można jakby co zrobić metodą domową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Piekna płytka obym znalazł czas na termotransferowanie to sobie dziergnę.

Płytka jest dobra nie tylko do DCD1015 , ale praktycznie wiekszosci 99% klocków denona z dawnych lat..DCD1290,1460,660,860,580,595etc..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Swego czasu na prośbę Krzycha wykonałem projekt pcb upsamplera, który jak widzę (fotki kilka postów wyżej) doczekał się realizacji.

poniżej zamieszczam schemat wg którego wykonałem layoyt oraz widok mozaiki od strony top. Po stronie bottom nie ma miedzi (płytka jest jednostronna) ale nic nie stoi na przeszkodzie aby była.. Elementy powinny być montowane dwustronnie (dla wygody) smd od strony top th - bottom.

Zainteresowanym udostępnię mozaikę do termotransferu lub pliki gerber.



~~~~~~~~ niestety nie udało mi się wstawić grafiki )) gratulacje dla adminów!! ~~~~~~~~~~

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

... niestety pomimo prób nie udaje się zamieścić pliku 900x730pic o wadze 150kB.



Wyślę zainteresowanym na priva.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Piekna płytka obym znalazł czas na termotransferowanie to sobie dziergnę.

Płytka jest dobra nie tylko do DCD1015 , ale praktycznie wiekszosci 99% klocków denona z dawnych lat..DCD1290,1460,660,860,580,595etc..

Płytka piękna.



Mam pytanie czy reclicking ma sens w CD Philips cd940 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ja w roli transportu wybrałem tego Philipsa, zastanawiam się czy dać tam reclocking czy może być bez niego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Wspomniana płytka..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Ja walczę obecnie z Marantzem cd42, który robi za transport.

Proponuję wyciągnąć ciężką artylerię: przerobić zasilanie.Osobny transformator, osobny stabilizator dla każdej kości, odłączyć ile się da(ja odłączyłem opampy, wywaliłem zupełnie kość filtra cyfrowego).

Powywalać ile się da np. śmieciowe ceramiki do odsprzęgania.

Jeśli kości trawią małe pojemności kondensatorów przy wejściu zasilania, zamiast osconów dać mkt. Ja dałem 1uf philipsa. Dało to przepaść kilkukrotnie większą niż wymiana standardowego konda na sanyo. Chodzi mi oczywiście o różnicę między osconem a mkt.



Z poważniejszych rzeczy zostało mi zamówić nowy zegar. Wytłumanie zostawiam na koniec ponieważ w tym momencie cedek i tak stoi rozebramy nonstop na podłodze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Ja walczę obecnie z Marantzem cd42, który robi za transport.

Proponuję wyciągnąć ciężką artylerię: przerobić zasilanie.Osobny transformator, osobny stabilizator dla każdej kości, odłączyć ile się da(ja odłączyłem opampy, wywaliłem zupełnie kość filtra cyfrowego).

Powywalać ile się da np. śmieciowe ceramiki do odsprzęgania.

Jeśli kości trawią małe pojemności kondensatorów przy wejściu zasilania, zamiast osconów dać mkt. Ja dałem 1uf philipsa. Dało to przepaść kilkukrotnie większą niż wymiana standardowego konda na sanyo. Chodzi mi oczywiście o różnicę między osconem a mkt.



Z poważniejszych rzeczy zostało mi zamówić nowy zegar. Wytłumanie zostawiam na koniec ponieważ w tym momencie cedek i tak stoi rozebramy nonstop na podłodze.



Jaki chcesz zaaplikować zegar ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Kupić w Mrelektronik, podłączyć się pod zasilanie i tyle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Kupić w Mrelektronik, podłączyć się pod zasilanie i tyle.

Polecam dobre zegary i w ludzkiej cenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Piotrze, czyli co konkretnie polecasz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

Zegary z Mr Elektronik dobrze działają i cena dla ludzi.Mam osobiście zegar 16,9344 i gra w moim denonie juz ze dwa lata.W philipsach to chyba 8 albo 11cos megahertza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tannoym2]

Piotrze, czyli co konkretnie polecasz.



Kopczas ja Ci polecam Audio Clock MRelektronik MAX

Zegar 16,9344 siedzi w moim Denonie i spisuje się bardzo dobrze oparty jest na układzie scalonym MAX9485, który wg. danych producenta

zapewnia poziom jittera nie większy jak 21ps dla częstotliwości ponad 70MHz.

Moja wersja jest na Omigu o klasie 5ppm.

Po drobnych zmianach które dokonałem DCD1015 w roli transportu gra bardzo dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Dzięki za rady w sprawie zegara.

Mam nadzieję, że to ostatecznie wygładzi pewną naleciałość, która ujawniła się wraz z "oczyszczaniem" sygnału.

Stało się to, że dobrze nagrane płyty brzmią genialnie. Słychać bardzo dużo, scena jest precyzyjna do bólu, przejrzysta. w brzmieniu nagrań instrumentów akustycznych można się zagubić.

Płyty podejrzanie nagrane brzmią....bardzo źle:)wszelki loudness dyskwalifikuje nagranie(odpaliłem dzisiaj Smashing Pumpkins - Machine...brzmi to u mnie jak z boomboxa z przekręconym bassboostem na maksa. poza tym nic nie słychać.

Pomijając patologie, problem jest z wokalami: są za blisko przez co przy zwiększaniu ekspresji wokalisty bywa, że potrafi szorstko zawibrować gwizdek w kolumnach.

Jeśli zegar nic na to nie poradzi, może macie jakieś recepty na zachowanie super przestrzeni, dźwięczności(np fortepianu, dzwonków itp), cudowne i długie wybrzmiewanie talerzy itd itd

ale okiełznanie trochę wokalu??



(postaram się jutro jakieś zdjęcie zrobić żeby pokazać jak to u mnie wygląda).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

wątek ucichł.

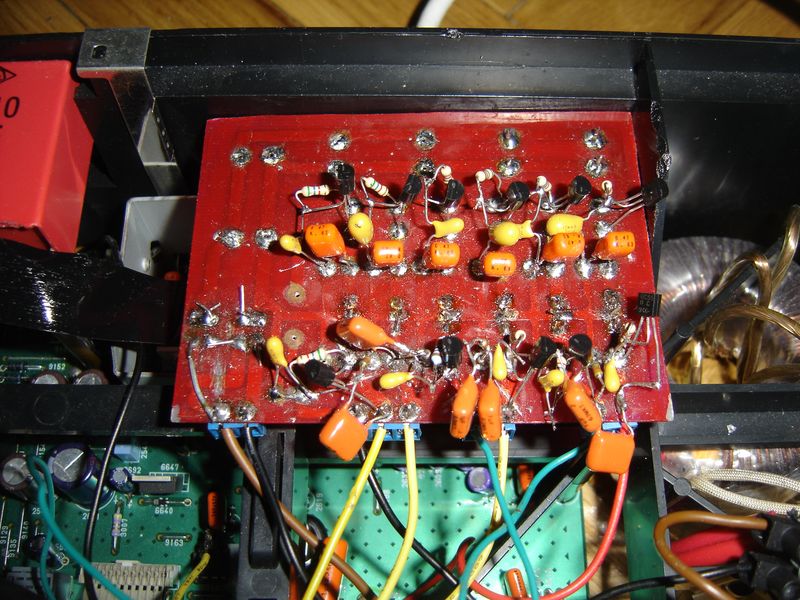

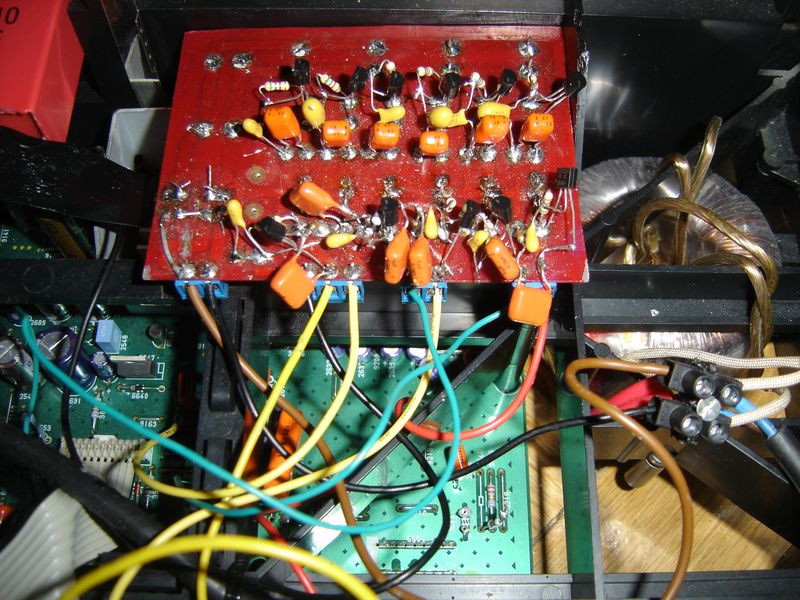

Wklejam zdjęcia z prac nad moim transportem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Witam.

A może ktoś z mistrzów zaprojektuje PCB pod naprasowałkę do CLOCKa?

Od dłuższego czasu zamierzam zrobić tego kloka na schemacie (mam wszystkie części).

Mysłe,że był by nie jeden chętny na naprasowalke do tego schematu. Za

firmowe clocki trzeba wydać co najmiej 150zl, a tak to by prawie

każdy miał dobry i niedrogi DIY clock.



schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

a jak jest z zamówieniem kwarców??ile kosztuje zamówienie coś takiego w omig na przykład??

może się szybko okazać, że jednak wcale nie będzie dużo taniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

a jak jest z zamówieniem kwarców??ile kosztuje zamówienie coś takiego w omig na przykład??

może się szybko okazać, że jednak wcale nie będzie dużo taniej.

Sam kwarc- jak kiedyś pytałem- to chyba 80zł. Dopiero od 3 czy 5 sztuk wzwyż jest trochę taniej. Swoją drogą fajny jest ten Kwak. Swoją drogą te TL zmieniłbym na ledy. Odkrycia nie ma -wiadomo. Zasilanie najważniejsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

ale 3 sztuki jednakowych kwarców ?ja potrzebuję 11.2896mhz.

jeśli byłby ktoś chętny do zaprojektowania płytki, wartoby na forum zamówienie na kwarc otworzyć. jak bym się chętnie pisał pod warunkiem, że wyszło by to taniej niż gotowy zegar od mr.elektronik. No chyba, że ten Kwak jest dużo lepszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[compi]

Na moje ucho to jednak wersja II z MrElekronik lepiej chodzi niż Max. Teraz zamówiłem tzw. hybryda wersja II - zobaczymy czy lepiej gra. Będę sprawdzał na tym samym Cd w wersji 11 i 16 (Denon i Phillips).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Odnośnie kwarców to Elso pisze, że ten clock daje fantastyczne rezultaty nawet na kwarcu wyciągniętym z CD. I wiele ludzi na DIY Audio to potwierdza.

Nie neguje tego, że na omnigu zagra lepiej, ale zacząć można od tego clocka na kwarcu co jest w CD, a poprawa przy takim cloku (opierając się na opiniach) jest znaczna, kolejnym krokiem można uznać wsadzenia do tego cloka dobrego kwarca.

Omnig przy zamówieniu 10sz. cena spada do 36zl za kwarc. Wydaje się, że tyle chętnych by się uzbierało.

Jedna ważna rzecz, ten schemat nie można wykorzystać do cełów komercyjnych. Więc zrobienie PCB w zakladzie było by nie fer. Ale jak by ktoś zaprojektował sam druczek do termotransferu, to było by OK.

Poczekamy może ktoś z naszych forumowych projektantów odezwie się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

myślisz, że robienie płytek w zakładzie bez intencji zarobku na nich to łamanie ostrzeżnia zawartego w schemacie??

zarobi na tym coś zakład, którego jest wszystko jedno co to, po co i dla kogo. my byśmy nic na tym nie zarobili więc nie ma tu działalności komercyjnej z wykorzystaniem schematu.
