Elementy w preampach gramofonowych

[sto??ek]

P.S.

Bez obciążenia trafo zawsze ma większe napięcie niż swoje nominalne ( w katalogu ). To, co podają w nim, to wartości uzyskane podczas pracy z danym obciązeniem ( przynajmniej tak powinno być ).

s.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Obdzwonilem wszystkie sklepy w Poznaniu nie maja traf 2x15V tylko 2x17V. Czy moglem zniszczyc transformator. Przy wczesniejszym podlaczeniu chyba cos zle laczylem bo trafo bardzo mocno sie nagrzalo. Czy to moglo byc powodem zniszczenia trafa.

Czy taka roznica w napieciu moze byc +15,2V i -16,1V i czy moge stosowac 2 stabilizatory.



Czy jest sens jeszcze raz kupowac transformator 2x17V i zastosowac 2 stabilizatory, czy lepiej poczekac i zamowic 2x15V.



dzieki za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

Przepraszam ,ze dopiero teraz odpowiadam !

Taka różnica napięć to normalka przy stabilzatorach z serii 78xx/79xx, choć w Twoim przypadku jest nawet jak na tą serię trochę za duża. Z reguły są to dziesiąte wolta. Dlatego stosuję 317/337 bo mogę dokłądnie ustawić napięcia.

Wydaje mi sie, że nic się nie stanie, kiedy zastosujesz podwójne stabilizatory - to nawet trochę lepiej :-). No, chyba że cena trafa 2x15V jest niższa niż 2x17V. Radzę jednak wybrać takie układy, które mają mniejszą różnicę napięć w gałęziach + i -. To polepszy warunki pracy preampu.

Pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bitrate]

Witam!

Jeżeli pomiaru napięć na wyjściu zailacza dokonywałeś na biegu jałowym (bez obciążenia) to układ pracował prawidłowo stabilizatory z serii 79... (ujemne) mają taką włąściwość że jeżeli nie są obciążone (ten minimalny prąd to klika mA-dokładnie nie pamiętam ) dają na wyjściu napiecie powiększone o wartość napięcia referencyjnego.Kiedyś robiłem układ zasilacza +/- 18V na wejściu stabilizatorów było ok.+/- 30V a za stabilizatorem ujemnym było -23V.Na początku też myślałem że coś jest nie tak, jednak podłączyłem jakiś rezystor jako obciążenie i dokonałem ponownego pomiaru napiecie wynosiło tyle ile powinno tj. -18V ,ale tak jak wspomniał stożek rozrzut napięć między + a - może wynośić kilkaset mV.

pozdrawiam Marcin

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Wlasnie skonczylem montowac uklad. Dzieki wszystkim za pomoc preamp ruszyl. Na wyjsciu miedzy stabilizatorami mam prawie 1V roznicy.

Na razie wszystko sie rozgrzewa.

Dziala na 2 mostkach i 2 stabilizatorach. Jak to wszystko jeszcze ostatecznie poskladam do kupy napisze.

Ahaja gra on calkowicie inaczej od tego ktory od ciebie pozyczylem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Hello.

Mówimy o tym 2680? Zależy jakie komponenty wsadziłeś. Ja aktualnie zrobiłem RJM'a z 2ma pojedynczymi opa627 na uniwersalnej płytce (bez kłopotu pasuje też opa27), Ze sabil. na płytce preampa - to zdecydowanie lepszy pomysł niż w zasilaczu. Gra rewelacyjnie. Napisz o różnicach (budowa, brzmienie).

Pozdrawiam Krzysztof

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Przepraszam ze dopiero teraz odpowiadam, ale dzisiaj byla taka ladna pogoda ze nie moglem sie powstrzymac zeby pojezdzic na rowerze...:)

Tak ja jest to uklad AVT 2680. W fazie testowej elementy sa ze elektonicznego za rogiem. Kilka tantali rezystory metalizwoane 1%. W zasadzie nic szczegolnego.

O dzwieku jeszcze nic specjalnie nie moge napisac, poniewaz moja wkladka sie wykonczyla. Aktualnie zamowilem nowa i czekam na dostawe.

Jak przeslucham dokladnie na nowej wkladce napisze kilka slow jak gra.

Ahaja a jak sie ma ten rjm do 2680 czy duzo lepiej gra. I jak gra.

Jak tam kolumny kiedy beda gotowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Hello.

Zamowiłem głośniki - mają być w przyszłym tygodniu. Jak je dostanę rozpocznę dalsze działania. Jeśli chodzi o RJM'a to gra potężnie, analitycznie ze świetną stereofonią.

Tak się zastanawiam .... dlaczego ja go od razu nie zrobiłem. Jeśli będziesz go robić to zdecydowanie na 2 pojeduńczych opamp'ach.

Wielkie dzięki kolegom z forum za pomoc przy rozwiązywaniu 'problemów' - dużo się nauczyłem.

Pozdrawiam Krzysztof

Ps. Jak dobrze pójdzie to za 3-4 tygodni będę miał kolumny....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Hi!

korzystając z wątku mam pytanko:

jakie elektrolity do zasilacza preampu (400V)?

aha, oprócz elektrolitów jeszcze Wimy, tylko które bo rodzajów bez liku...

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>pawcio

Jeli to nie jest preamp na lampach to po co elektrolity na 400V. Wystarczy niewiele wyżej od napięcia zasilania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

jar1

nie bardzo znam się na zawiłościach eletroniki.

po prostu tak jest na schemacie.

a może jednak odpowiesz na moje pytanie? jakaś firma?

tylko nie aerovox bo kur**sko drogie

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A o jakim schemacie mówimy? Bo tak, to trudno o większe konkrety.

pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

ło matko! jar kompletnie cię nie rozumiem!

chodzi mi po prostu o dobre kondensatory na 400V.

przeglądałem panasonica FC i os-con'y ale nie ma nigdzie na tak wysokie napięcie dlatego proszę o jakieś sugestie.

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

>pawcio

Zaglądałeś tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

lub tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

zaglądałem, szkoda tylko że cennika nie ma. muszę zadzwonić



odebrałem skrzynki :-)))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Skrzynki odebrałeś już ostatecznie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Amen!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

ło matko, Pawcio, jaja sobie ze mnie robisz, a ja chcialem Ci tylko sprobować pomóc..

Jeśli wzmacniacz nie jest na lampach (tylko tranzystory lub układy scalone), to napewno nie są potrzebne elektrolity na napięcie 400V (wystarczą dużo, dużo niższe). A te na niższe napięcia znajdziesz łatwo. A jeśli tak (400V) jest na schemacie, to w takim przypadku jest to błąd na rysunku schematu (chyba, że te 400V dotyczy tych VIMA, ale to zupełnie inna broszka)

pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

drogi jar1!

chyba niepotrzebnie wspominałem do czego kondensatory będą użyte, ale dobra lampy ecc88.

ale czy była to informacja konieczna żebyś polecił mi jakieś elektrolity na 400V?

a co z tymi wimami? MKS, FKP, MKP????

pozdrawiam

nie robiący sobie z ciebie jaj pawcio :-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

MKP

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

dzięki wielkie

a preamp jest tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Hello. W tej chwili w preampie ze strony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) mam wsadzone opa637 - jak dla mnie bomba...

Cały czas kombinuję jak by tu jeszcze 'wyciszyć' zasilanie. Wsadziłem już małe kondzie odkłócające ale to nic nie daje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Pawcio, będę wdzięczny za info o skrzynkach do kloników: czy jakość wykonania dobra? czy lakierowanie w porzadku? czy ten stolarz jest chętny do współpracy? ile kosztowały skrzyneczki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

ahaja>

A jak wielka roznica jest w dzwieku pomiedzy opa627.

Sprobuj dac jeszcze kondensatory odsprzegajace 100nF na wej i wyj stabilizatora. Najlepiej przylutowac do jego nozek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

>McGyver

jakich kloników???

nikogo jeszcze nie sklonowałem :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

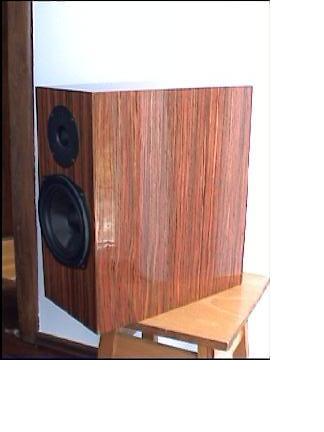

>Leszek B

tak wyszły

sorry za jakość :-(((

[obrazekLUKASZ-185002_1.jpg] [obrazekLUKASZ-185002_2.jpg] [obrazekLUKASZ-185002_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

No,ładne.Postaram się dzisiaj wdepnąć i posłuchać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

podobno aparaty cyfrowe opanowały świat i każdy ma cyfrówkę.

pytałem wśród znajomych i dupa!

kumpel miał kamerę cyfrową i stąd kiepska jakść

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Pawcio, sorry, myślałem że Proaki klonujesz, a Ty zrobiłeś jakiś inny projekt. Ładny bardzo zresztą. Jaki to tweeter?
