Wzmacniacz 'Ugoda'


jar1
 Udostępnij

Rekomendowane odpowiedzi

  • 3 tygodnie później...
  • 4 tygodnie później...

Może kogoś zainteresują blachy zbliżone do frontów i tyłów w moich monoblokach?

Proszę zajrzeć do wątku "Różne kostki do wzięcia".

Pozbywam się elementów w pierwotnie wykonanej wersji - materiał i wymiary zewnętrzne są takie same jak w wersji ostatecznej widocznej na str. 29-30 tego wątku.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 4 tygodnie później...

Po trzech latach leżakowania na regale, uruchomiłem odkupione od kolegów płytki Ugody.





Słucham...





Chapeau Bas dla Jar1 !!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

byłbym zainteresowany płytką, albo złożoną ugodą i wyregulowaną. Pozdrawiam



napisz na PW, to coś Ci zaradzę :-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 tygodnie później...

Witam, oto moje pomiary Ugody.



Do pomiarów wykorzystałem studyjny interfejs audio Lucid ADA8824; urządzenie z przed 12 lat, ale w swoim czasie referencyjne. Poziom 0dBFS osiągany przy napięciu wejściowym +24dBu. Do poziomu -20dBFS przetwornik w pętli pomiarowej wykazuje zniekształcenia harmoniczne oraz intermodulacyjne ginące w szumach tła. Dopiero przy sygnale -15dBFS widać -110dB do 2 harmonicznej.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

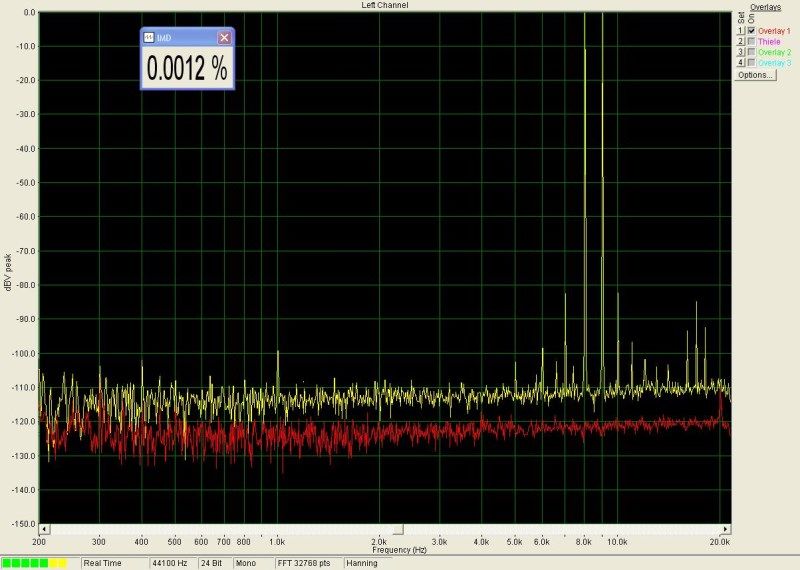

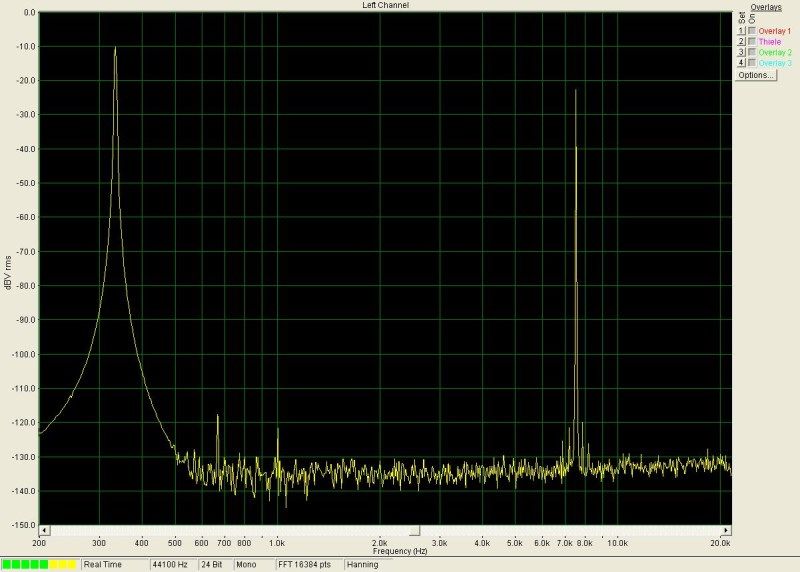

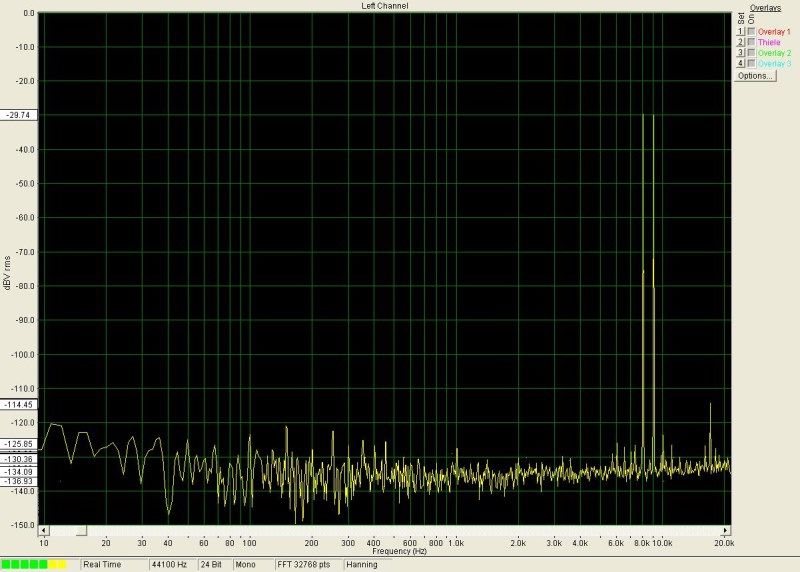

Przy sygnale -10dBFS produkty IMD na poziomie -97dB (poniżej słabszego sygnału).

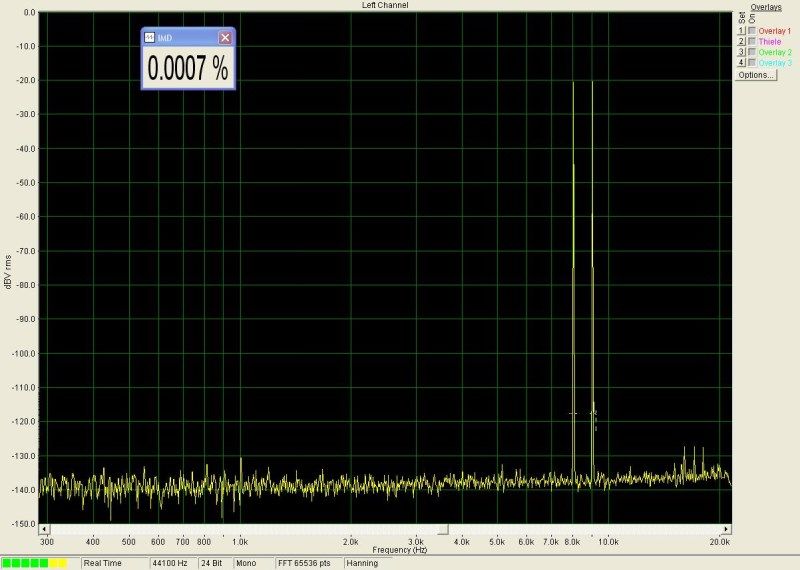

Brak intermodulacji 8kHZ+9kHz dla poziomu -20dBFS;






Lekko widoczne dla -15dBFS

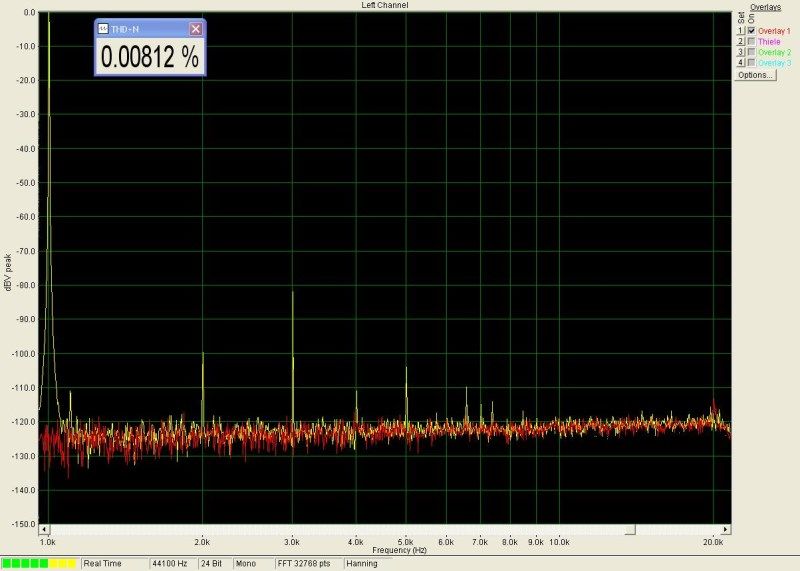

Dla -10dBFS produkt 1kHz -100dB








Teraz UGODA:



Syganał wyjścia wzmacniacza mierzony na obciążeniu 8R oraz 3,5R, wchodzi do przetwornika poprzez 20 dB tłumik, toteż przykładowo dla poziomu 22Vrms (+29dBu) odczyt na nieznormalizowanym sprktrogramie wynosi -15dBFS, a więc zniekształcenia własne systemu pomiarowego są około 20 dB poniżej tych, które generuje testowany obiekt.

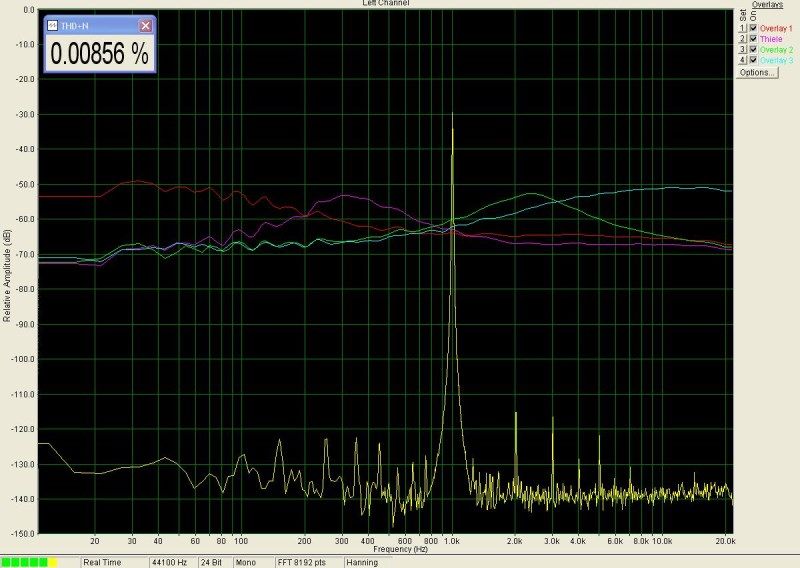

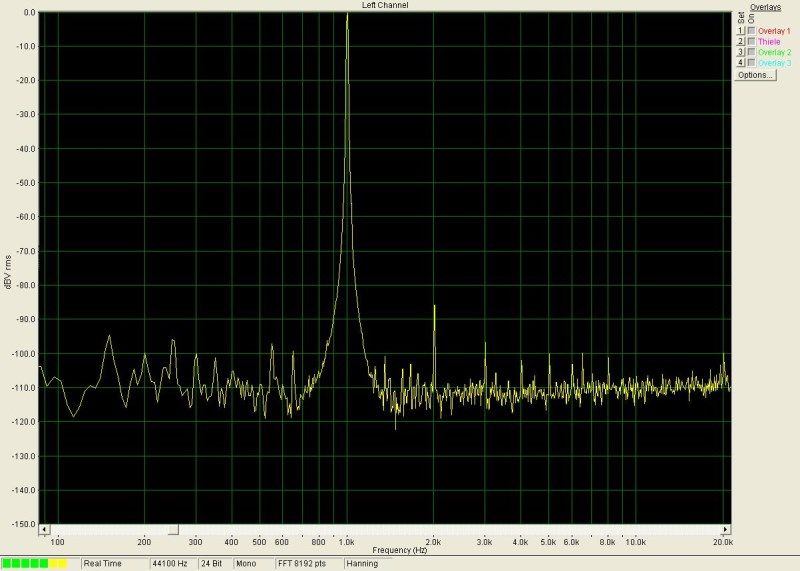

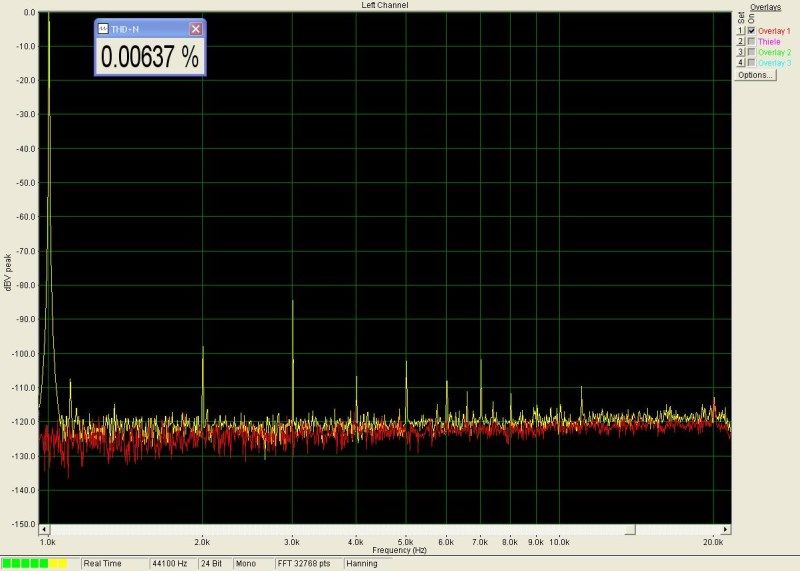

Harmoniczne 1kHz 8R, 24V rms tuż przed progiem obcinania








Harmoniczne 1kHz 3,5R, 19,5V rms tuż przed progiem obcinania

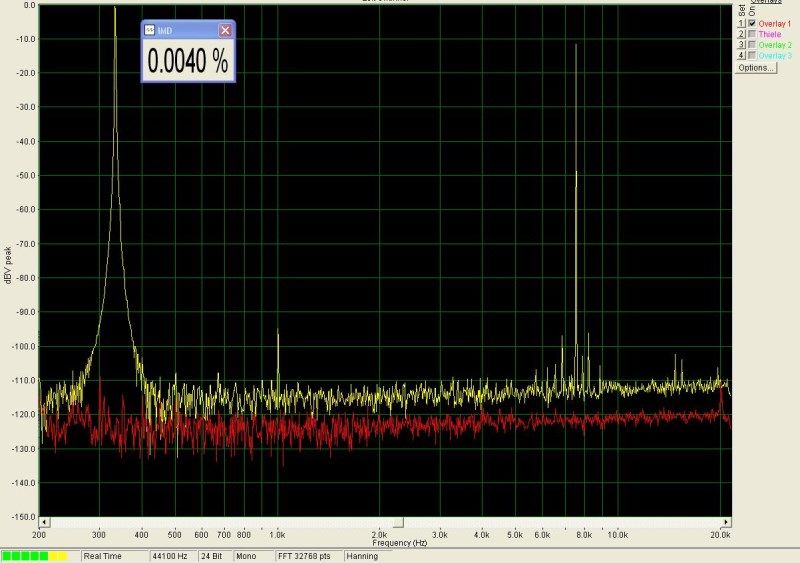

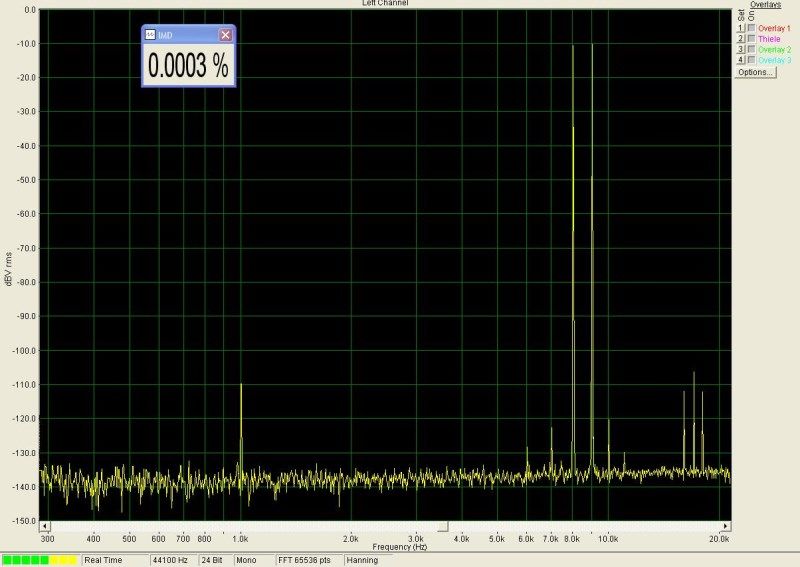

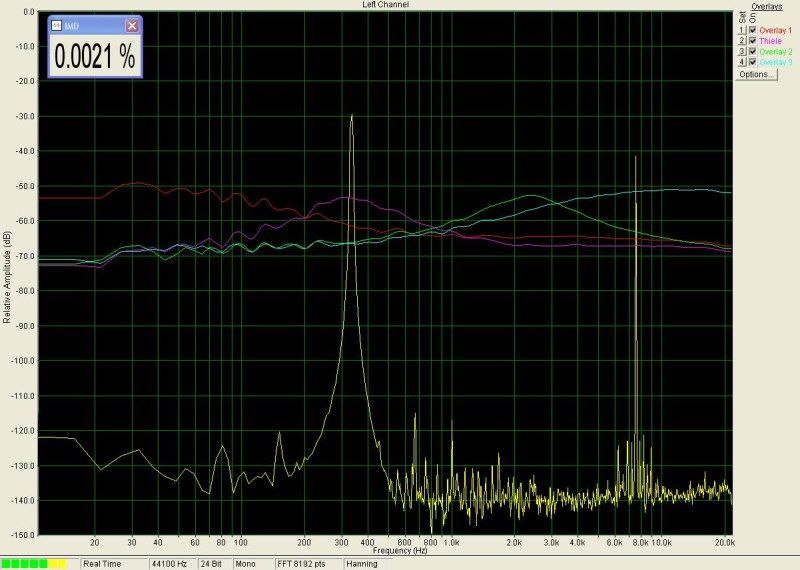

Intermodulacja 8kHz+9kHz 1:1 dla 11V rms i 8R








Intermodulacja 8kHz+9kHz 1:1 dla 11V rms i 3,5R

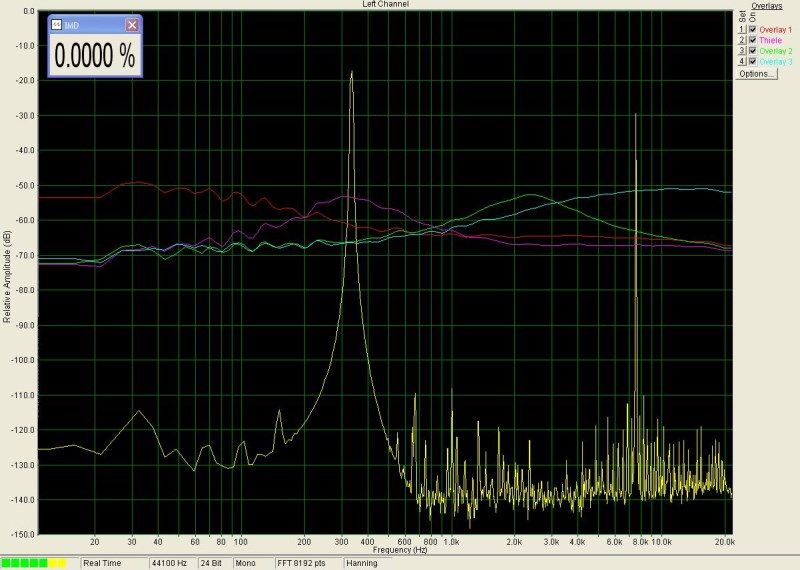

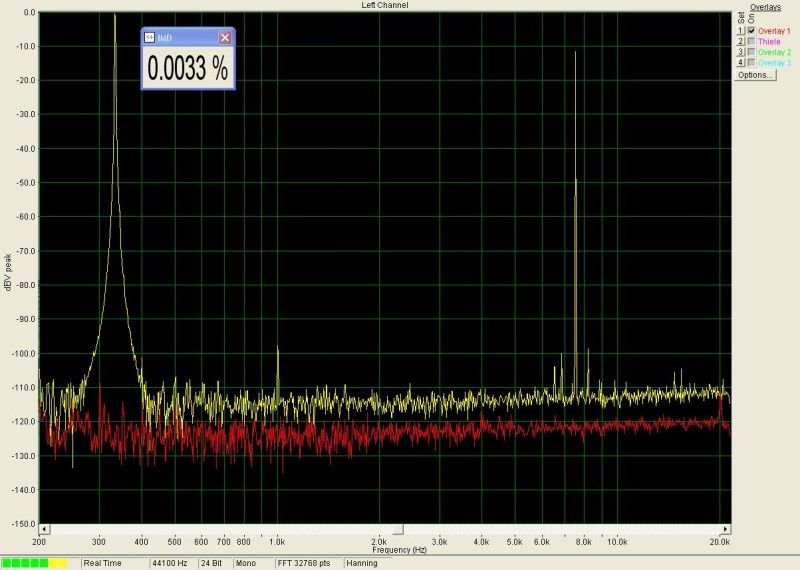

Intermodulacja 333Hz+7,5kHz 1:4 dla 10V rms i 8R








Intermodulacja 333Hz+7,5kHz 1:4 dla 10V rms i 3,5R








Ucc w idlu +/-43V, spoczynek około 60mA/tranzystor, po próbach radiatory parzyły albowiem mają 80mm wysokości, W normalnych warunkach odsłuchu, zwłaszcza gdy nie przesterowywać wzmacniacza, takiej temperatury nie osiągną nigdy (chyba ze na 1 omowym zwarciu).





Tyle w kwestii pomiarów, jeśli chodzi o brzmienie, cały czas ewoluuje ku górze. Zauwarzyłem że po wczorajszym wygrzaniu jakby poprawę. Może to być związane z uformowaniem/dostrojeniem się kondensatorów BG-N wlutowanych tydzień temu. Dół dobrze rozciągnięty i kontrolowany, akustyka pomieszczeń w których nagrywano, szumy tła, artefakty nagrań, pogłosy sal, rozróżnianie barw talerzy, wszystko dobrze czytelne i w proporcjach. Wokaliści w tworzonym obrazie dźwiękowym tak jak ich realizator umieścił, albo wirtualizują się w pomieszczeniu odsłuchowym, albo są wtopieni w pogłos sali. Jeszcze nie porównywałem z Alephem-X.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

CZyli nie jest aż tak źle ;)

Ciekawe, jakie są wyniki dla poziomu 1W ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jar1
Odnośnik do komentarza
Udostępnij na innych stronach

Te pomiary świadczą o tym, że układ jest poprawny i pcb również.

Przydałyby się pomiary równoczesne obu kanałów, np. jeden kanał sterować jedną częstotliwością a drugi inną i mierzyć entermodulacje i harmoniczne. Dałoby to jakiś obraz o jakości połączenia układu w całość.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jest WSPANIALE! Postaram się jutro przegwizdać dla 1W i dla 4W, Pozdrawiam!





Mógłbyś dokonac pomiaru dla odstrojonego Haksforda?

Pytanie jest takie - jak wpływa źle ustawiony Haksford na wynik pomiarów.

No i oczywiście jak Ty ustawiłeś Haksforda?

Czy wystarcza ustawienie prostym multimetrem, czy jednak należy to zrobic inaczej.

A jeżeli tak - to jak :-)

Pozdr

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak więc przy potencjometrze korekcji Haksforda ustawionym na maksymalną oporność tj.500R spektrogramy wyglądają następująco (pierwsze pomiary z przed tygodnia gdy jeszcze ich nie normalizowałem):



Harmoniczne 1kHz 8R 23Vrms



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Harmoniczne 1kHz 8R 4Vrms








Intermodulacyjne 333Hz i 7,5kHz 4:1 8R 16Vrms








Intermodulacyjne 333Hz i 7,5kHz 4:1 8R 4Vrms








Regulacji dokonałem patrząc na FFT, pierwsze uruchomienie Ugody przeprowadziłem bez Cwe i C28, ustawiłem R6 zero na wyjściu, okazało się że po podłączeniu źródła o niskiej Rwy, ofset na wyjściu Ugody poleciał nawet na 400mV, początkowo skorygowałem go tak aby wynosił około 80mV, ale po odłączeniu źródła poleciał na ok.-300mV, w sumie logiczne albowiem jest wejściowy prąd bazy.



Podczas wstępnych regulacji Haksfordem, na FFT zobaczyłem, że przed progiem obcinania wzmacniacza pojawia się grzebień prążków innych prążków harmonicznych (niestety nie zapisałem tego obrazu ale odtworzę przy najbliższym kręceniu). Okazało się że można je wyeliminować regulując R6, sprowadzając DC na wyjściu do 0. wtedy jeszcze miałem brak C28.



Rozważałem zastosowanie integratora wyrównującego potencjał wejścia tak jak to zastosowano w Tabu Century, jednakże wstawienie pieczołowicie przechowywanych na właściwą godzinę Black Gatów N okazało się znacznia szybsze :)



Po wstawieniu Cwe oraz C28 pojawia się dylemat jak prawidłowo ustawić R6 gdyż NFB dla każdego położenia R6 sprowadza ofset w okolice zera. Ja ustawiam mierząc spadki na R31 i R32 tak aby wynosiły po równo jaknajbliżej 460-470mV. Sprawdzam również spadki na R17 i R18, które też powinny mieścić się w powyższym przedziale. Przy takiej nastawie R6, nie pojawia się 'dziwny grzebień' w widmie, gdy dla prawie maksymalnego wysterowania tuż przed progiem obcinania, korekcję Haksforda wprowadzam w zakres nadkrytyczny. Samo siodło regulacji Haksforda jest dość szerokie, +/- jeden obrót potencjometru i najlepiej wyczuć punkt optymalny wysterowywująć wzmacniacz do poziomu prawie clipingu, wtedy siodło zawęża się do +/- pół obrotu; jest jeszcze taki szkopuł, że punkt optymalnej nastawy wyraźnie się przesuwa w trakcie gdy wzmacniacz się mocno nagrzewa w trakcie tego wysterowania.



W trakcie tych prób w zakresie siodła regulacji, na V640 nie widzę ruchu wskazówki, przy zmianie obciążenia z 8R na 3R5; może na 4 miejscowym woltomierzu stanie się to czytelne. Oczywiście gdy kręce dalej widać nadkrytyczne działanie Haksforda. Przy okazji badania innych wzmacniaczy odkryłem, że Symasym również wykazuje cechę ujemnej impedancji wyjściowej mimo braku takiego układu korekcyjnego.



Jutro jeśli znajdę wolną chwile postaram się zdjąć ten 'dziwny grzebień' i spróbuję wysterować dwa kanały różnymi sygnałami, oglądając spektrum obu wyjść.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Żurek
Odnośnik do komentarza
Udostępnij na innych stronach

Ustawienia korekcji są różne w zależnosci od częstotliwości. Inaczej jest dla 100 Hz, inaczej dla 1 kHz a inaczej dla 20 kHz. Ja ustawiałem na ok. 1 do 3 kHz, na sygnale trójkąta, bo najlepiej było widać zmiany na ekranie oscyloskopu w momentatach odłączania i załączania obciążenia (2 Ohm). Nie widzę potrzeby, by korekcję ustawiać w warunkach maksymalnego wysterowania wzmacniacza. Raczej dla warunków "normalnego odsłuchu".

Ustawiałem na maksymalne tłumienie a nie na miniumum zniekształceń - akurat ten aspekt był dla mnie ważniejszy. Teoretyczbnie powinno być tak samo. Z tym, że nie jest potrzebny wtedy analizator widma. Wystarczy doprowadzić do jednakowej wartości napięcia na wyjściu z i bez obciążenia. "Ściśnęty" sygnał trójkątny - dość łatwo na nim widać różnice w napięciu przy przełączaniu.

Rezczywiście maksimum jest dość rozciagnieęte. Nie zalecam wjeżdżania na obszar wzmocnienia - nie wiadomo jak zmieni się margines fazy dla dużych częstotliwości. Układ ma tendencję do lekkiego maksimum wzmocnienia przy ok 300 kHz - które jednak potem spokojnie opada.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Koledzy - dzięki

Zapewne Żurek sprawdzi co wychodzi z Jarkowego zalecenia, a wówczas będzie wiadomo na czym "latamy", ustawiłem tak jak Jarek napisał i ... nie badałem co z tego wyszło.



Z powodu "łatwość uruchamiania" jestem ciekawy, czy można podać wartości odpowiednich R tak aby nie kręcić potkiem i go niestosować, czy też wartości bet tranzystorów nie pozwolą na taką unifikację (np.: dla minimum zniekształceń i dla maksymalnego tłumienia).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Samo siodło regulacji Haksforda jest dość szerokie, +/- jeden obrót potencjometru i najlepiej wyczuć punkt optymalny wysterowywująć wzmacniacz do poziomu prawie clipingu, wtedy siodło zawęża się do +/- pół obrotu; jest jeszcze taki szkopuł, że punkt optymalnej nastawy wyraźnie się przesuwa w trakcie gdy wzmacniacz się mocno nagrzewa w trakcie tego wysterowania.



Nie wiem jaką jesteś wstanie ustawić podziałkę w tym programie. Ale np. w arta można ustawić 0.01dB daje to możliwość dokładnego wyregulowania jak ktoś ma pewną rękę to i +-1/100 ;-) obrotu aha i w trakcie ustawiania wielkość FFT trzeba dać raczej jak najmniejsze żeby odpowiedz programu była jak najszybsza.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A więc, metoda regulacji na oscyloskopową obserwację trójkąta umożliwia znalezienie obszaru gdzie sygnał po zmianie obciążenia z 6R na 2R ani nie spada ani nie wzrsta, jednakże jest to około 2 pełne obroty potrncjometru, i w ramach tych +/-360 stopni kręcenia można znaleść obserwując FFT miejsce najlepszego tłumienia zniekształceń. Jest ono jeszcze uwarunkowane nastawą R6.



Poniżej 'dziki grzebień' przy złym ustawieniu R6



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Teraz optymalne ustawienie na sygnale trójkątnym:






I dokręcenie przez obserwacje widma:






Następne pomiary w miarę wolnego czasu. Pozdrawiam



A teraz ciekawostka: te 3 powyższe spektrogramy robiłem przed chwilą na testowym kanale Ugody bez kondensatorów. Po wstawieniu BG-N 10uF oraz BG-N 220uF , można dla napięcia 12V rms i obciążenia 2R dostroić tak:




R6 ustawione tak aby spadki na rezystorach emiterowych wejściowych par różnicowych były jak najbardziej zbliżone do 470mV, oczywiście są rozrzuty 459-478mV, ale to już nie 390-550mV jak było przedtem, gdy trzeba było prądem dolnej pary kompensować napiecie przesunięcie punktu pracy wejściowego prądu bazy tranzystorów par różnicowych, czyli niejako na siłę przez NFB sprowadzać DC do zera. Wniosek jest jasny, że Ugoda MUSI mieć kondensatory na wejściu i w sprzężeniu.



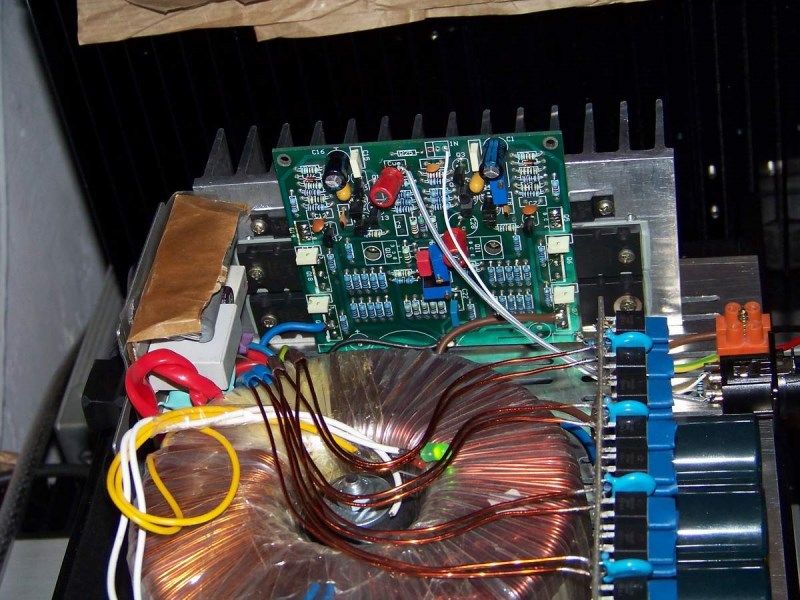

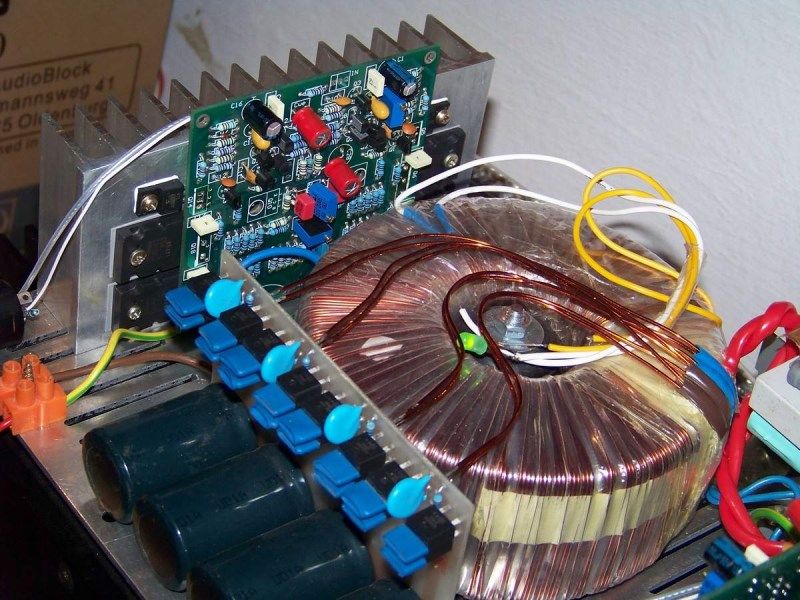

Tu Ugoda, której z przyjemnością słucham:






Jeszcze jedno uściślenie: najmniejsze harmoniczne są gdy spadki na R17 i R18 są równe oraz na R31 i R32 są równe, u mnie wynosiły odpowiednio 469mV i 470mV oraz 435mV i 435mV.



Po bardzo dokładnym przyjżeniu się wskazówce na V640 w zakresie 15V, widzę, że nastawa korekcji przy której sa najmniejsze harmoniczne, jest około pół obrotu potka 'słabsza' niż miejsce w którym następuje niezauważalność spadku napięcia dla zmiany obciążenia z 6R na 2R. Czyli przy korekcji ustawionej na minimum zniekształceń jest spadek napięcia o tzw. włos, ale na oscyloskopie tego spadku nie postrzegam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Żurek
Odnośnik do komentarza
Udostępnij na innych stronach

Żurek, dobra robota. Fajnie, ze poświęciłeś czas i zrobiłeś pomiary.

Myślę, że róznice w utawieniach na "spadek napięcia" i na minimum zniekształceń róznią się bardzo niewiele.

Według mnie stwierdzenie, że "muszą" być kondensatory wejściowy i w sprzężeniu jest nieco przesadzone ;)

W zasadzie, wszystko poniżej 0.1 % zniekształceń mozna uznać za wystarczające - poza możliwościami usłyszenia.

A tu jesteśmy o rząd wielkości niżej.



Dla mnie to spore zadowolenie, bo układ działa zgodnie z założeniami, dla których był realizowany. Widać, że korekcja wystarczająco niweluje zniekształcenia stopnia wyjściowego i nie trzeba go wtedy włączać do ogólnej pętli sprzężenia zwrotnego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Obiecane pomiary dla 1W i 4W ... nie ma co mierzyć, na prawidłowo wyregulowanym wzmacniaczu jest po prostu prążek 1kHz i nic więcej.

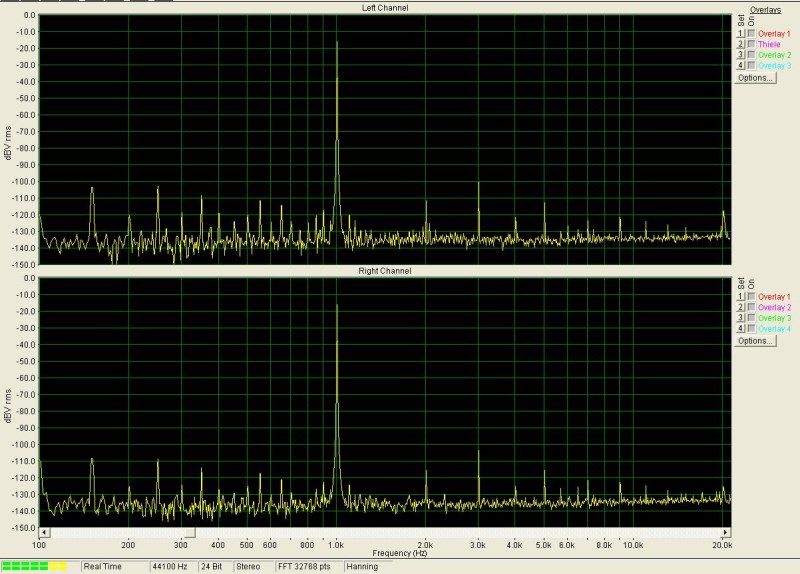

Poniżej 3,88Vrms na 3,5ohma czyli 4,3W ...



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





I jeszcze sygnały 8 i 9 kHZ 3,88V na 3R5








Czapki z głów Panie Jarku !

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Żurek
Odnośnik do komentarza
Udostępnij na innych stronach

Jarkowi gratulowałem i to nie raz :-)



>Żurek

Dzięki.

Kolejne pytania:

1. pokaż obciążenia 8 i 3R5 :-) (EDIT : w sensie foto)

2. jak wysoką moc ma Twoja ugoda, bo w standardowych warunkach zależy ona od transformatora, a jego dobór jest uwarunkowany granicznymi napięciami par wejściowych w tym przypadku BC550/BC560. A gdyby je wymienić na 2n2222/2n2907 ?

Jarek jest przeciwnikiem podnoszenia mocy ugody. Ale nie wszyscy się z nim zgadzają :-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Waldi_06
Odnośnik do komentarza
Udostępnij na innych stronach

Ostatni pomiar wielosygnałowy dla dwóch kanałów:

L: 245Hz, 3,18kHz i 8,7kHz,

R: 166Hz, 2,8kHz, 9,15 kHz



Wszystkie sygnały na poziomie 5,8V rms, obciążenie L:3,5R, P:3R



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

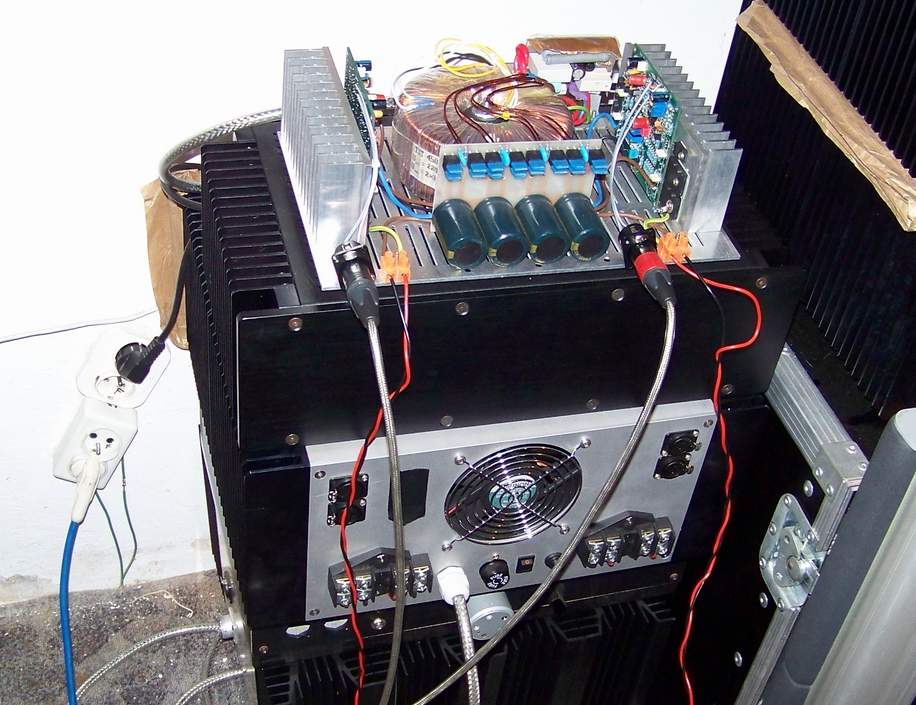

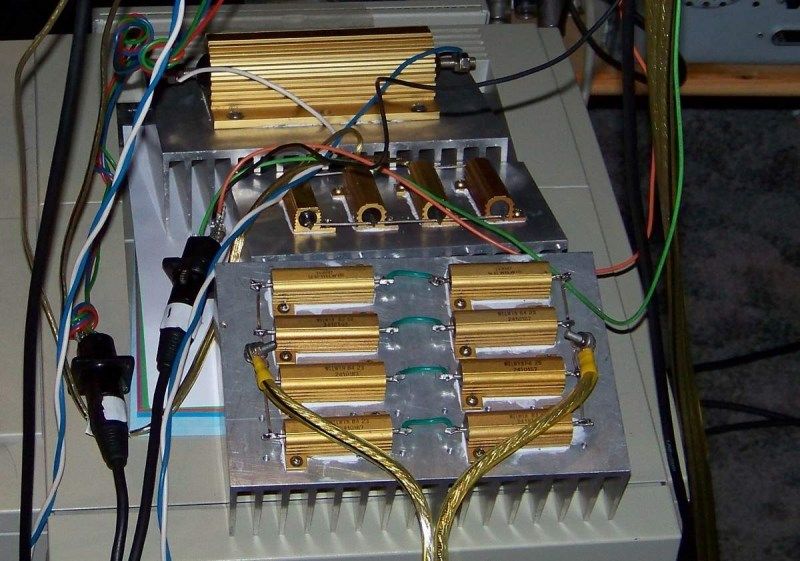

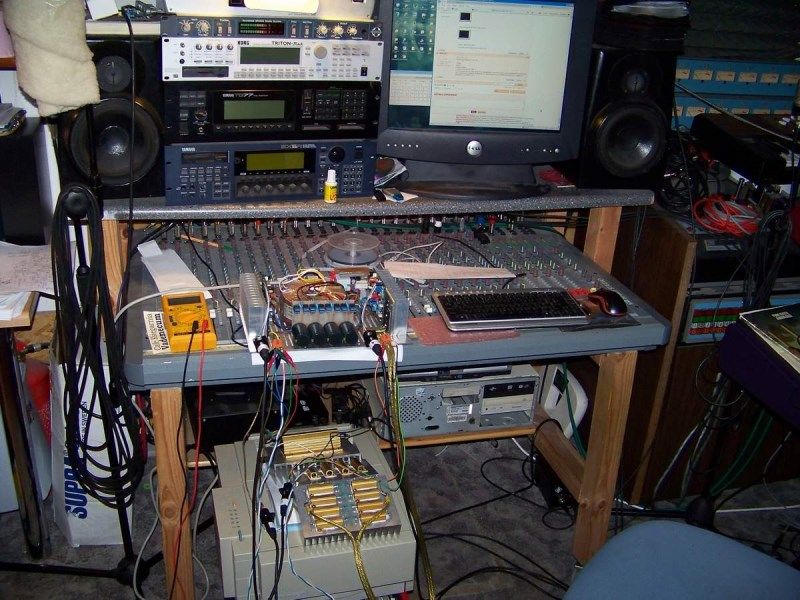

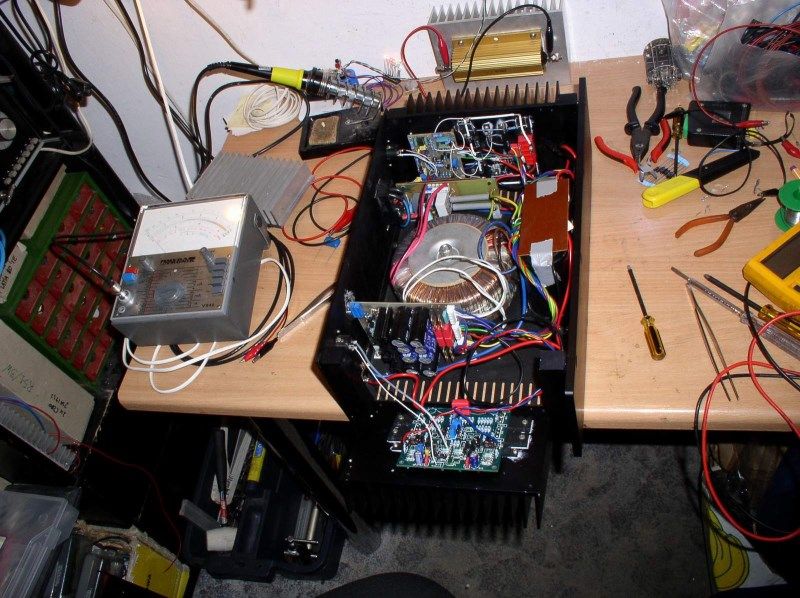

Widok ogólny:








Obciążenia:






Najbliżej 3R/400W , w środku 6,4R/200W w głębi 8R/300W

Równolegle 6,4 i 8 =3,55R;

3 i 8 = 2,2R





Zasilacz podaje +/-43V, gdy wzmacniacz nie przenosi sygnału.



Oto jednoczesne wysterowanie obu kanałów do poziomu 19,9V rms (około 1V poniżej progu obcinania) dla obciążeń 3R i 3,5R

Szacuję więc, że z tym zasilaczem osiąga 100W rms/4R i 130W rms/3R






Testuję jeszcze jeden kanał z zasilaczem +/- 53V i VAS zasilony ze stabilizowanego +/-60V bez żadnych zmian elementów. Przyjmując kryterium Pmax dla h=1% wydusiłem 30Vrms na 3R czyli 300W, ale nie wiem czy sprawdzi się w muzyce , muszę włożyć do tej skrzynki następną Ugodę (jeszcze pusta płytka - może ktoś ma zestaw rezystorów do odsprzedania?) i posłuchać w stereo na wyżyłowanej mocy....



Wydaje mi się że do innego maksymalnego prądu trzeba inaczej dobrać dzielniki w korekcji Haksforda. Jeszcze tego nie rozgryzłem



Tak na marginesie jestem pełen podziwu dla tych rezystorków 0,6W z pierwszego zamówienia (błękitne -jakiej są firmy jeśli ktoś pamięta ?), przegwizdywałem na pełnym wysterowaniu (45Vpik)prostokąt do 100kHz i leci siwy dym... z rezystorów 47R obwodu Zobela, cyna się topi w otwotach i nic nawet nie poczerniały!

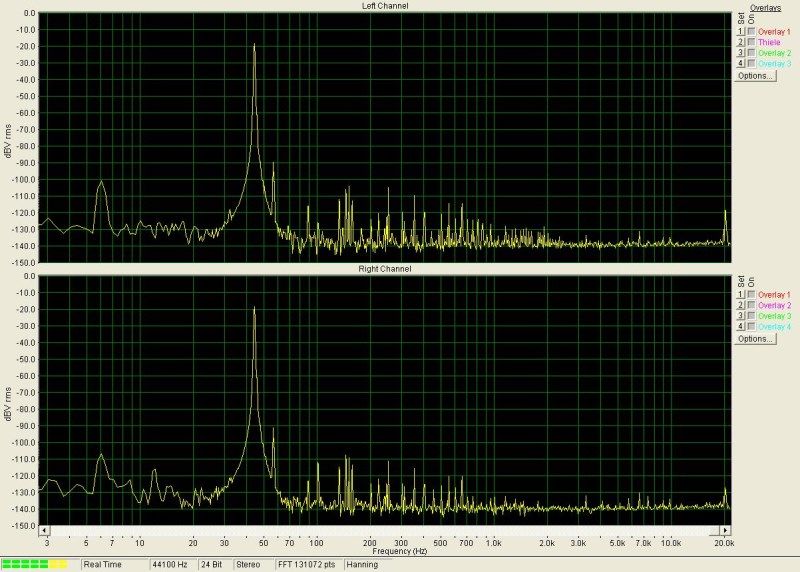

No to jeszcze na dobranoc 44Hz z poziomem 15v rms

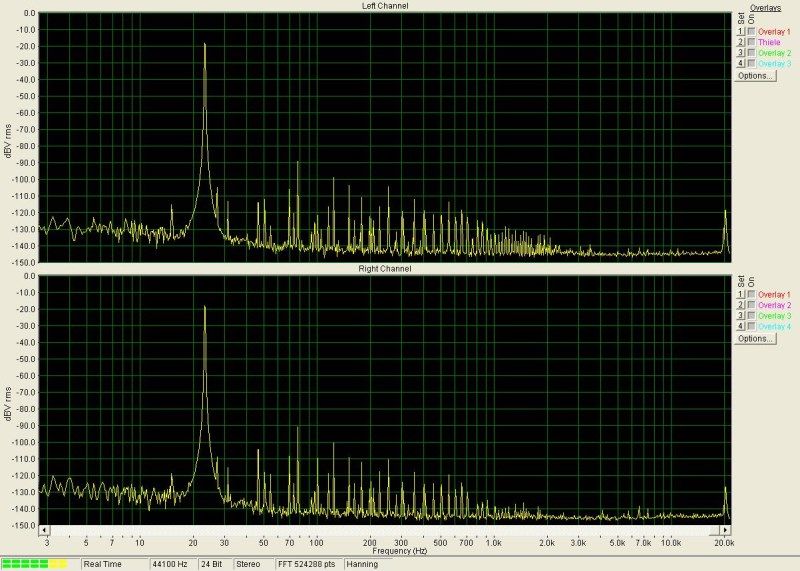

I jeszcze 23 Hz @ 14,7V




W trakcie tych obciążeń napiecie zasilacza spadło do +/-35V



Jest to naprawdę wspaniały wzmacniacz.

Dziękuję również wszystkim, którzy prócz autora prowadzącego przyczyniali się do jego powstania!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Żurek
Odnośnik do komentarza
Udostępnij na innych stronach

Ja bym jeszcze ewentualnie poprosił pomiary dla 10 kHz i 20 kHz ;)



Jeśli dobrze zobaczyłem, to "przerzuty" z kanału do kanału są na wyższym poziomie niż własne zniekształcenia. Dla wyższych częstotliwości może być jescze więcej. Ciekawe, czy tu mozna coś poradzić.



Waldek, wzmacniacz był projektowany pod konkretne założenia. Stąd odradzanie w zamianę go w spawarkę.:)

Co z tego, że chwilę odda 300 W. Większe moce to nowy projekt i wiele rzezcy trzeba od nowa przemysleć.

Chociażby chłodzenie dla diod prostowniczych... i ich odpowiedni dobór.

To nie jest kwestia jedynie zaaplikowania wyższego napięcia...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jar1
Odnośnik do komentarza
Udostępnij na innych stronach

Witam, mój przetwornik ADA ma FSmax 48kHz, karta RME, FSmax=192kHz, ale to karta wewnętrzna więc nie spodziewam się rewelacyjnej czystości, sprobuje...



Tłumienie sygnałów z przeciwległego kanału wyszło około -80dB, wszak zasilacze rozłączne tylko uzwojenia wtórne na jednym trafoku.



Test 44Hz i 23Hz pokazują że dla utrzymania pełnej mocy sinus dla tych częstotliwości, potrzebna jest większa pojemność w filtrze, co zatym idzie większe diody, silniejsze trafo.



Ale tak jak mówi Jarek, jeśli jest to wzmacniacz przewidziany do normalnego domowego grania z wysoką wiernością, a nie do spawania i nagłaśniania to nie ma o czym mówić - jest doskonale.



Co do zwiększenia mocy, oryginalnie Ugoda jest przewidziana dla maksymalnego prądu w piku 10A, tj. 5A na jeden tranzystor, czyli spadek na rezystorze emiterowym 1Vp. Gdy zaczynam cisnąć więcej, wydaje mi się, że korekcja Hakfsforda zaczyna jakby przeciwdziałać wzrostowi prądu, toteż dla zwiększenia Imax, chyba potrzeba przeliczyć układ korekcyjny i tu poproszę Jarka, aby się wypowiedział. Albo nie przeliczać, a dołączyć tyle tranzystorów wyjściowych aby nie przekroczyć Imax=5A/szt (dla rezystora emiterowego 0R2).



Odnoszę również wrażenie że zsilenie VAS z wyższego napięcia nic nie daje, albo jest wręcz szkodliwe gdy wzmacniacz dochodzi do Uclip, ale będe to jeszcze badał, na wszystko potrzeba czasu. Korekcja powoduje, że wzmacniacz przy dochodzeniu do clippingu zachowuje się inaczej niż analogiczny bez korekcji w którym zasilanie VAS wyższym napięciem wyraźnie służy podniesieniu mocy wyjściowej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Żurek

A jakiej pojemności i jakie masz kondensatory w zasilaczu?



Bez pomiarów i u mnie i u Ricka najlepiej sprawdziły sie Nichicony KG z ostatniego zamówienia.

Nie bez powodu mają największy prąd "do oddania".

W razie czego to Rify 22mF też są do dyspozycji.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

     Udostępnij



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
