Projekt VolcanO

[hi_aro]

Do sprzedania komplet PCB do Volcano. Miałem składać wersję zbalansowaną, ale w międzyczasie kupiłem inny pre.

W skład kompletu wchodzi:

- 2 szt. PCB kontroler

- 2 szt. PCB zasilacz

- 3 szt PCB selektor

Za całość 150PLN, koszty wysyłki ja pokrywam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MICHNIOR]

Postaram się na początku tygodnia wrzucić wersję do testów.



Pozdrawiam

JarekC



Drgnęło coś w temacie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

No właśnie, jak wygląda sytuacja z nowym softem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Nie wyrabiam czasowo a teraz jeszcze finalizuję grupowe zamówienie na mój wcześniejszy sterownik ALPS.



Przepraszam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nefilim]

Witam,



Szanowni, mam problem z uruchomieniem sterownika, wszystko działa oprócz regulacji głośności, wartości na wyświetlaczu zmieniają się, ale cały czas wychodzi max sygnał ze sterownika, wraz z kolegą sprawdzaliśmy wielokrotnie poprawność połączeń (tutaj nie wiele da się zepsuć), wszystkie diody na płytkach zasilacza i sterownika świecą prawidłowo, brak mi pomysłów co dalej...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Biorąc pod uwagę, że PGA startuje z pozycji mute musisz mieć taką sytuację że na komunikacji sygnał zegara jest podawany prawidłowo, a linia danych jest non stop 1, sprawdź więc dokładnie linię SDI, czyli ścieżka od 3 pinu PGA do procka. Prawdopodobnie masz jakieś zwarcie do Vdd, być może na nogach procka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MICHNIOR]

brak mi pomysłów co dalej...



Zrób fotki z dwóch stron płytki kontrolera i pokaż.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nefilim]

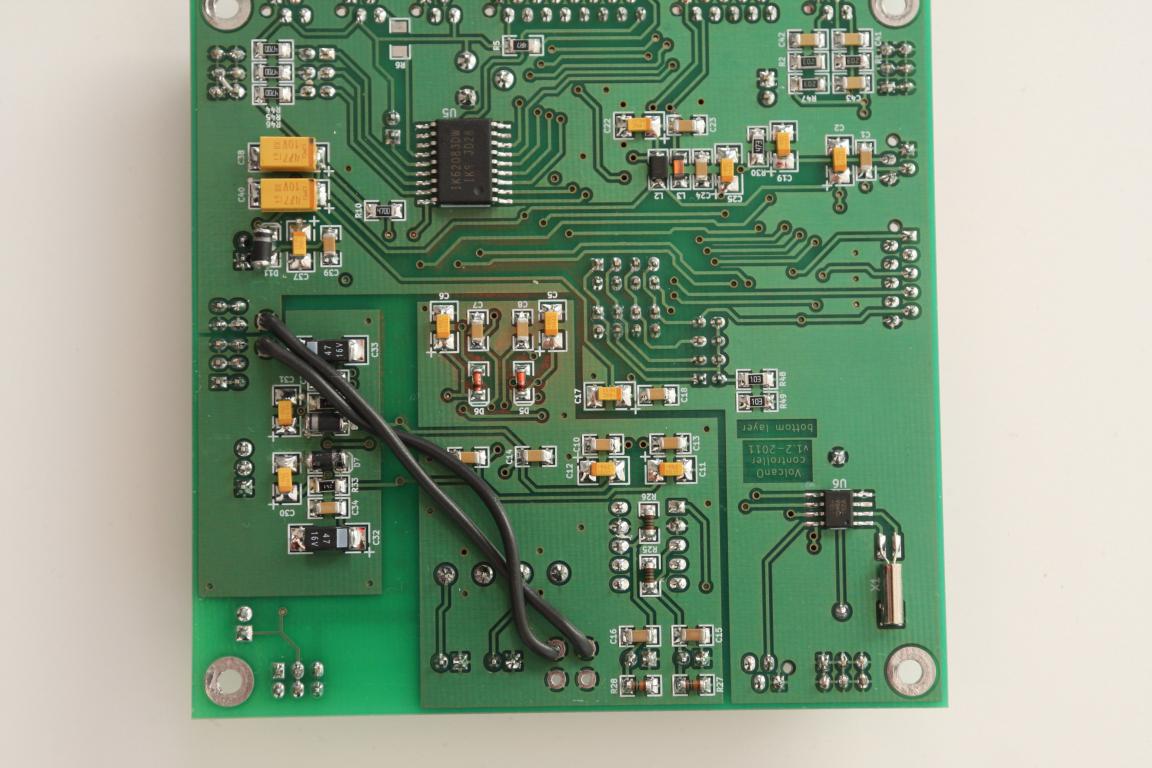

Fotki kontrolera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MICHNIOR]

Fotki kontrolera.



Ja bym sprawdził jak wygląda sytuacja bez rezystora podciągającego R48. I sprawdź jeszcze dokładnie drogę sygnału 3 nogi PGA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nefilim]





Ja bym sprawdził jak wygląda sytuacja bez rezystora podciągającego R48. I sprawdź jeszcze dokładnie drogę sygnału 3 nogi PGA.



Dzięki za podpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Jarku, dasz radę w tym roku?



Napisz na jakim etapie - o ile nie zapomniany - jest projekt.



Ile to już czasu minęło?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[troojka]

Wszystkiego najlepszego w Nowym Roku dla wszystkich "walczących".



Udało odpalić się wersję zbalansowaną (dwie płytki) ale na oprogramowaniu ze strony Edwarda działa tylko jeden kanał (lewy - ten który ma Atmeg'a).

Pytanie moje: jak powinny być ustawione zworki na P35 (na stronie jest info tylko dla wersji niezbalansowanej (RCA).

Aktualnie mam zworkę na cyfrze 1 na płytce z Atmeg'iem i na cyfrze 2 na płytce bez Atmeg'a.



I ciągle czekam za soft od JarkaC :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Panowie potrzebuje pomocy z moim Volcano.

Pre działało pięknie, poskładałem zaraz po ostatnim zamówieniu grupowym, aż do momentu wpakowania go do obudowy.

Obudowa, pomyślana jako integra, jest zrobiona ze starego dekstopa i jest tam także konwerter JarkaC, DAC oraz Ugoda.

Muzycznie całość gra OK, fukcje Volcano też działają. Problem polega na tym, że Volcano wariuje. Sam z siebie przełącza urządzenia, wchodzi do menu, robi głośniej albo ciszej etc. Myślałem, że to wina innych urządzeń ale to samo się dzieje, gdy do prądu włączone jest jedynie Volcano. Może uszkodziłem coś podczas montażu do obudowy, ale nie wiem od czego zacząć poszukiwania. Na razie nie wymontowywałem Volcano z obudowy ale jak trzeba będzie dać jakieś foty to oczywiście to zrobię. Dodam jeszcze, że probowałem wysterować przekaźnik napięciem z Volcano tak aby przekaźnik włączał zasilanie dla DACa i Ugody po przełączeniu Volcano z trybu uśpienia (widoczny zegar) w tryb pracy - może to coś uszkodziło, gdyż Volcano wysterowywał przekaźnik tylko na krótką chwilę... Z góry dzięki za pomoc :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Może uszkodziłem coś podczas montażu do obudowy,



A przed montażem do obudowy wszystko było OK ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

A przed montażem do obudowy wszystko było OK ?



Tak jak pisałem, pre działało przed montażem do obudowy poprawnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Aktualnie mam zworkę na cyfrze 1 na płytce z Atmeg'iem i na cyfrze 2 na płytce bez Atmeg'a.

I ciągle czekam za soft od JarkaC :(



Zworki masz założone poprawnie ...



@ SebeQ



Jak daleko stał na desce zasilacz od sterownika, a jak jest teraz w obudowie ?



Miałem podobne problemy z wariowaniem układu ...odsunięcie sterownika od zasilacza pomogło ...pewnie coś jest w tym kierunku ...VolcanO jest czułe, sprzęt mam ustawiony pod TV plazma i jak TV jest włączony to VolcanO potrafi sobie powoli zwiększać głośność ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Dodam jeszcze, że probowałem wysterować przekaźnik napięciem z Volcano tak aby przekaźnik włączał zasilanie dla DACa i Ugody po przełączeniu Volcano z trybu uśpienia (widoczny zegar) w tryb pracy - może to coś uszkodziło, gdyż Volcano wysterowywał przekaźnik tylko na krótką chwilę...

Jak nie zrobiłeś gasika RC na stykach przekaźnika pewnie to właśnie narobiło bałaganu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Jak daleko stał na desce zasilacz od sterownika, a jak jest teraz w obudowie ?



Miałem podobne problemy z wariowaniem układu ...odsunięcie sterownika od zasilacza pomogło ...pewnie coś jest w tym kierunku ...VolcanO jest czułe, sprzęt mam ustawiony pod TV plazma i jak TV jest włączony to VolcanO potrafi sobie powoli zwiększać głośność ...



W zasadzie teraz jest zdecydowanie dalej niż na desce, może przewody zasilające za długie (sam nie wiem). Trzeba chyba będzie wyjąć z budy wszystko i odpalić tak jak było na początku. Będzie OK znaczy się coś z montażem układu w obudowie. Nie będzie OK znaczy trzeba czegoś szukać dalej w układzie... Najpóźniej w weekend powinienem mieć czas aby to przetestować.

Na desce Volcano zasilane było przez filtr sieciowy, ale to chyba takich sztuczek by nie robiło...



Jak nie zrobiłeś gasika RC na stykach przekaźnika pewnie to właśnie narobiło bałaganu.



gasika na RC nie zrobiłem (do dzisiaj nie wiedziałem co to :P ). Miałem zabezpieczenie zrobione na diodzie, tranzystorze i oporniku. Czy takie zabezpieczenie spełnia też funkcję gasika RC? Czy właśnie brak gasika mimo wspomnianego zabezpieczenia mógł uszkodzić układ a jeżeli tak to które podzespoły?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Czy właśnie brak gasika mimo wspomnianego zabezpieczenia mógł uszkodzić układ a jeżeli tak to które podzespoły?



Mógł, nie musiał. Pamiętam, że kiedy też jeszcze nie wiedziałem co to gasik procek mi świrował, ale na szczęście się nie uszkodził, co nie znaczy, że u ciebie się to nie stało. Najpierw sprawdź jak ci to działa bez tego dodatkowego przekaźnika. Jak dalej kicha, a masz taką możliwość to spróbuj przeprogramować procesor.



Tranzystor i opornik to klucz, który załącza przekaźnik. Dioda zabezpiecza przed przepięciem od cewki, a gasik musisz zrobić na styku przekaźnika, zwłaszcza jeśli załączasz nim obciążenie indukcyjne czyli transformator (nawet taki paręset mA)



Tu masz tabelkę jak z grubsza dobrać wartości. Do małego parowatowego trafka powinno starczyć jakieś 10-20nF, 50-200om



Oczywiście pojemność musi być na napięcie sieciowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Stycznia 2015 przez januss73

[zephyr]

Proponował bym sprawdzić czy czujnik IR jest włączony do układu zgodnie z notą aplikacyjną producenta. U mnie pomogło dołożenie pojemności na zasilaniu na nogach czujnika. Bez tego kondensatora objawy miałem podobne. Samoistnie przełączały się wejścia oraz wariował poziom głośności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Objawy są również bez przekaźnika więc przeinstalowałem soft ale i to nie poprawiło sytuacji.



W weekend pokombinuję z IR i przejrzę notę aplikacyjną. Jak nic nie da to wymontuję z budy i zobaczę czy tak będzie działać lepiej. Co do odległości zasilania od płytki z prockiem to jest ona w obudowie kilkukrotnie większa niż na desce :P Tam płytki w zasadzie się stykały. Może kabel łączący płytkę zasilacza z płytką procka jest za długi? ma z 20cm i jest wykonany ze skrętki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Proponował bym sprawdzić czy czujnik IR jest włączony do układu zgodnie z notą aplikacyjną producenta. U mnie pomogło dołożenie pojemności na zasilaniu na nogach czujnika. Bez tego kondensatora objawy miałem podobne. Samoistnie przełączały się wejścia oraz wariował poziom głośności.



zephyr na pewno coś jest z czujnikiem IR. Dzisiaj włączyłem sprzęt, zacząłem odsłuch i odpiąłem odbiornik IR. Nie było żadnych problemów. Nic się nie przełączało i poziom głośności był stały. Wg. noty katalogowej za odbiornikiem IR powinien być filtr z 4.7uF i opornika 100R. Ja na dzisiaj mam 100uF i 330R w szufladzie. Poskładam to jutro i zobaczę jaki będzie rezultat a części i tak zamówię aby w tygodniu poskładać filtr jak należy. Swoją drogą nota zaleca także dodanie rezystora min. 10k między napięciem a masą.

Wydaje mi się, że wcześniej nie miałem tych problemów z racji bardzo krótkiego przewodu między czujnikiem IR a kontrolerem, teraz ten przewód ma 45cm. Dam znać jeżeli poprawny filtr rozwiąże problemy :) Ale i tak wielkie dzięki za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Zaaplikowałem czujnik zgodnie z notą aplikacyjną i Volcano nie przełącza się tak często ale jednak się przełącza. Zamówię drugi czujnik IR, może ten jest walnięty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek_50177]

Daj znac co z tego wyjdzie. Ja mam taka sytuacje ze np volcano wogole nie reaguje na pilota. Jak juz zacznie reagowac to np naciskajac przycisk glosnosci wlacza sie menu itp tak jak by wariowal i jakby przyciski zmienily swoje funkcje losowo... A za chwile dziala normalnie... Mozna powiedziec jak w totolotku.... Moze ktos za odp co to moze byc??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Daj znac co z tego wyjdzie. Ja mam taka sytuacje ze np volcano wogole nie reaguje na pilota. Jak juz zacznie reagowac to np naciskajac przycisk glosnosci wlacza sie menu itp tak jak by wariowal i jakby przyciski zmienily swoje funkcje losowo... A za chwile dziala normalnie... Mozna powiedziec jak w totolotku.... Moze ktos za odp co to moze byc??



Też mi się to nieraz zdarza ...jak widać soft do tego preampa przydałby się jako lekarstwo, ale co zrobić ...JarekC niema czasu, aby się zająć oprogramowaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Ja nie dawno składałem koledze i ten odbiornik więcej nie działał niż działał.

Podpiołem ze swojego volcano z czasów początku projektu i działał bez ale.

Dałem inny i też działa.

Być może część z tych odbiorników z zamówienia była felerna, napięcia jak i styki wykluczyłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Zamowilem dokladnie taki odbiornik jaki jest na stronie projektu (inny niz w ostatnim zamowieniu grupowym). Powinienem wiedziec cos wiecej w najblizszy weekend.

Zgadzam sie calkowicie, ze nowy soft jest niezbedny. Volcano sie marnuje bez pozostalych mozliwosci...

JarekC cos slychac nowego w temacie oprogramowania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek_50177]

Adrian chyba mówisz o moim volcano który był u Ciebie około 2 miechy temu....??? Ciul wie co się stało... działał nie dokońca tak jak powinien ale dało się z tym żyć ale teraz to jest masakra jakaś... chyba

rzeczywiście trzeba zainwestować w jakiś odbiornik... Macie jakieś sprawdzone??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Tomek u ciebie pomijając słabe połączenia z zasilacza to kondensator jeden był obrócony co powodowało zwarcie, później przy testach było ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek_50177]

no ale po naprawie działało jak należy Adi?? teraz to wogóle nie reaguje... potrafi się włączyć po 3 godz od naciśnięcia przycisku na pilocie.. a o przełączaniu to loteria jakaś jest.



Masz jakąś rade na to?? lub co sprawdzic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2015 przez Tomek_50177
