DAC X - kompletny i rozbudowany DAC dla zaawansowanych.

adigrzelczak · 26 Listopada 2013

Czy jest jakiś sposób na sprawdzenie czy PCM1704 jest uszkodzone?

Dzisiaj włączyłem DACa, po chwili strzeliły przekaźniki zabezpieczające głośniki we wzmacniaczu i jedna z diod w analogówce zaczęła świecić mocniej. Spowodowane jest to napięciem stałym, które pojawia się na wejściu analogu. Po wyłączeniu zasilania dioda sygnalizująca napięcie -5V dłuuuugo się świeci a wcześniej tego nie było :-(

Ma ktoś pomysł jak to posprawdzać?

zephyr · 26 Listopada 2013

Mam podobny problem właśnie z przetwornikiem PCM1704 i analogówką dyskretną. U mnie sytuacja wyglądała następująco: Po sprawdzeniu płytki przetwornika i analogówki po lutowaniu podłączyłem wszystko do prądu, wyregulowałem offset i po kilku minutach po sprawdzeniu czy poziom DC na wyjściu się nie zmienił przeniosłem przetwornik w miejsce docelowe. Podłączyłem przetwornik do transportu i wzmacniacza, załączyłem go, zjechałem z poziomem głośności w dół, potem załączyłem wzmacniacz i stwierdziłem ledwo słyszalny szum w głośnikach. Włączyłem muzykę i po naciśnięciu vol. up na pilocie nastąpił strzał przekaźników w zabezpieczeniu Ugody. Po szybkim wyłączeniu wzmacniacza podłączyłem miernik na wyjście i napięcie DC na wyjściu wynosiło w jednym kanale 0,5V a w drugim 0,8V. Tranzystory T24 i T28 były gorące i niestety regulacja DC w tej połówce już nie działała. Chcąc sprawdzić same przetworniki wlutowałem na płytkę w miejsce rezystorów I/U oporniki 68R i podłączyłem na wyjście słuchawki HD650. Jedyne co słychać w słuchawkach to trzaski w momencie zmieniania poziomu głośności.

Waldi_06 · 26 Listopada 2013

nie znam przyczyny - musicie dokładnie sprawdzić krok po kroku

Waldi_06 · 28 Listopada 2013

Podaję wymiary rozstawu otworów w płytkach cyfrowej i analogowej:

1. 176,53 [mm] x 115,57 [mm]

2. 160,02 [mm] x 83,185 [mm]

mihau_r · 29 Listopada 2013

uruchomiłem 2-ą płytę główną cyfrową. Problemy z przetwornikiem 1704 zniknęły. Pozostaje szukać błędu na pierwszej płytce :)

Zaobserwowałem ciekawą rzecz po podłączeniu nowej płyty głównej. Wcześniej czy to z zegarkiem wolfsona czy zewnętrznym X03 grało tak samo - znaczy się dobrze - tak jakby zegar X03 pracował cały czas. Obecnie na wolfsonie gra kiepsko a po włączeniu X03 rewelacyjnie. Czy u was też tak jest?

Mam jeszcze problem z pilotem. Posiadam odbiornik TSOP34838 i nie mogę go zmusić do działania. Jakieś pomysły?

zephyr · 29 Listopada 2013

A jak u Ciebie wyglądają problemy z PCM1704? Ja również mam problem z PCM1704 i PCM1794. W obu przypadkach słyszę tylko lekkie trzaski w momencie zmiany poziomu głośności.

mihau_r · 29 Listopada 2013

u mnie były problemy z 1704 i ad1865. Raz przetwornik startował, raz nie. Ja nie startował to słychać było trzaski. Raz dc na wyjściu 2V, innym razem 1V - za każdym razem co innego - loteria... Pozostałe przetworniki działają bez zarzutu.

Waldi_06 · 29 Listopada 2013

u mnie były problemy z 1704 i ad1865. Raz przetwornik startował, raz nie. Ja nie startował to słychać było trzaski. Raz dc na wyjściu 2V, innym razem 1V - za każdym razem co innego - loteria... Pozostałe przetworniki działają bez zarzutu.

na jednej płytce tak miałem, może to być problem resetu.

pozostałe kości mają reset, a 1704 nie, bo nie ma jak.

lekarstwem było podłaczyć poczekac aż się wygrzeje i potem było ok,

na innych tak nie jest,

pozatym dac pod napięciem bierze coś koło 14-17wat, więc u mnie jest pod napięciem cały czas.

mihau_r · 29 Listopada 2013

Waldi a co jest nie tak z tym moim odbiornikiem IR? Mam TSOP34838

Wchodzę w menu, wybieram naukę pilota, otwiera się pierwsza pozycja i koniec. Jakby nie było komunikacji odbiornik - pilot. Sprawdzałem kilka pilotów.

Z tymi moimi przypadłościami 1704 i 1865 chyba już wiem co było. Na 99% uszkodzony kondensator C82 na płycie głównej. Sam go uszkodziłem na początku przygody z dac-x-em - nie pytajcie jak bo wstyd się przyznać :)

Waldi_06 · 29 Listopada 2013

Waldi a co jest nie tak z tym moim odbiornikiem IR? Mam TSOP34838

Wchodzę w menu, wybieram naukę pilota, otwiera się pierwsza pozycja i koniec. Jakby nie było komunikacji odbiornik - pilot. Sprawdzałem kilka pilotów.

Z tymi moimi przypadłościami 1704 i 1865 chyba już wiem co było. Na 99% uszkodzony kondensator C82 na płycie głównej. Sam go uszkodziłem na początku przygody z dac-x-em - nie pytajcie jak bo wstyd się przyznać :)

odbiornik ma byc na 3.3volta

pozatym na nóżkach zapnij 10u oraz 100n foliowce.

nie ma wstydu, nie myli się ten co kupił pcb i one leżą :-)

zephyr · 29 Listopada 2013

nie ma wstydu, nie myli się ten co kupił pcb i one leżą :-)

Tak jest - płytek zakupionych kilkadziesiąt kompletów a uruchomionych przetworników, których właściciele dali o tym znać na palcach jednej ręki policzyć można. Ja też mam problemy z prądowcami, ale się nie poddaje, walczę dalej. Można by przecież pójść na skróty, za podobne pieniądze, jakie kosztuje ten przetwornik zakupić gotowe urządzenie, w pięknej wypasionej obudowie, włączyć do prądu i słuchać, ale chyba nie o to w tej zabawie chodzi. To nie zakładka "Stereo". DIY do czegoś zobowiązuje mości panowie.

mihau_r · 29 Listopada 2013

odbiornik ma byc na 3.3volta

pozatym na nóżkach zapnij 10u oraz 100n foliowce.

zakres tego odbiornika tj. 2,7 - 5,5V. Jutro spróbuję z tymi kondami

Mój jeden dac-x już siedzi w docelowej obudowie. Czekam jeszcze tylko na mały detal który powinien przyjść koło wtorku.

shark700 · 29 Listopada 2013

->mihau_r

Pilot musi pracować w standardzie RC5.

bomarek · 29 Listopada 2013

shark700

Będzie kiedyś nowy soft wykorzystujący dodatkowe przekaźniki. Jeden mógłby załączać zasilanie np. części analogowej a drugi przekaznik można wykorzystać do opóźnionego załączenia wyjść sygnału audio.

Mam wyświetlacz VFD i trochę denerwujący jest ten napis w trybie wyłączenia: POWER OFF.

Czy nie można tego wygasić.

Mufcore · 29 Listopada 2013

Koledzy a ja tak z innej beczki zapytam.

Co do PCB analogów

Pytam tych co już potestowali i osłuchali kilka konfiguracji.

O ile z tego co zasłyszałem do AK najlepiej się spisuje Fujiwara

Co do PCM1704 podobno najlepiej Discrette

A może ktoś coś powiedzieć o PCM178x WM i AD

shark700 · 29 Listopada 2013

Oczywiście że będzie nowy soft zbieram propozycje:

-sterowanie dodatkowymi przekażnikami

-zmiana napisu po wyłączeniu na OFF, inne propozycje

-sterowanie OLED

Co jeszcze?

zephyr · 29 Listopada 2013

Jeśli chodzi o usprawnienie softu to proponuję na początek poprawić sterowania głośnością w przypadku WM8741 i wyświetlanie poziomu głośności. Regulacja jest co 0,5db a u mnie wyświetlają się tylko wartości całkowite. Co do sterowania głośnością w przypadku WM8741 to po zamianie płytki z AK4399 na WM8741 zapamiętuje poziom ostatniej głośności i dopiero od tego zapamiętanego następuje regulacja. Należało by wprowadzić jakiś reset poziomu głośności po wymianie płytki przetwornika i dobrze było by stworzyć możliwość skonfigurowania poziomu głośności dla każdego z wejść od jakiej przetwornik ma startować po wymianie płytki córki.

A może ktoś coś powiedzieć o PCM178x WM i AD

Co do PCM179x się nie wypowiem bo u mnie na razie nie działa, a WM w moim odczucie w porównaniu do AK gra bardziej można powiedzieć "pluszowo". Ma to pewne zalety - przyjemniej na WM'ie słucha się kiepsko zrealizowanych płyt, ale trzeba się liczyć z utratą kontroli jaką posiada AK4399.

Co do analogówek, które w tej chwili przetestowałem - CD67 i Fujiwara - to dla mnie lepiej wypada ta druga bo lekko oszukuje moje uszy dosładzając to co w przypadku CD67 potrafi zakłuć w ucho. Być może jest to wina nie najwyższej klasy kondensatorów na wyjściu. Zastosowałem w tej chwili WIMA MKS2. Jeżeli można obniżyć tą pojemność do 2,2uF to mam w tej chwili w domu białe Mundrorfy MKP, które moim zdaniem najlepiej spisały się na wejściu w Ugodzie biorąc pod uwagę stosunek jakości do ceny.

To tyle moich subiektywnych odczuć w temacie. Jeśli chcecie dowiedzieć się czegoś konkretnego to po prostu pytajcie.

Mufcore · 29 Listopada 2013

To ja może głupie pytanie zadam jak sterujesz głośnością ixa i czy da się to zrobić bez pilota

Waldi_06 · 29 Listopada 2013

Oczywiście że będzie nowy soft zbieram propozycje:

-sterowanie dodatkowymi przekażnikami

-zmiana napisu po wyłączeniu na OFF, a dla VFD bez napisu

-sterowanie OLED

Co jeszcze?

- dłuższy reset przy założonym 1704

shark700 · 29 Listopada 2013

Z tego co pamiętam regulacja jest co 0.5dB z tym, że połówki nie są wyświetlane.

Luiis · 30 Listopada 2013

Opcję dodatkowych informacji na 4 lniowym wyświetlaczu VFD poproszę :D)

adigrzelczak · 1 Grudnia 2013

Mam 3 pytania dotyczące płytki matki i córki PCm1704:

1. Czy ważne jest czy zastosuję BCP53-10 czy BCP53-16?

2. To samo pytanie dotyczy BC856B czy BC856BW? i

3. ULN2003AN czy ULN2003APG? - w tym przypadku to chyba kwestia producenta.

adigrzelczak · 1 Grudnia 2013

Czy można w jakiś sposób po wylutowaniu sprawdzić generator 24,xxx Mhz czy jest sprawny?

To samo tyczy się PCM1704.

Waldi_06 · 1 Grudnia 2013

jutro odpowiem

dumek · 2 Grudnia 2013

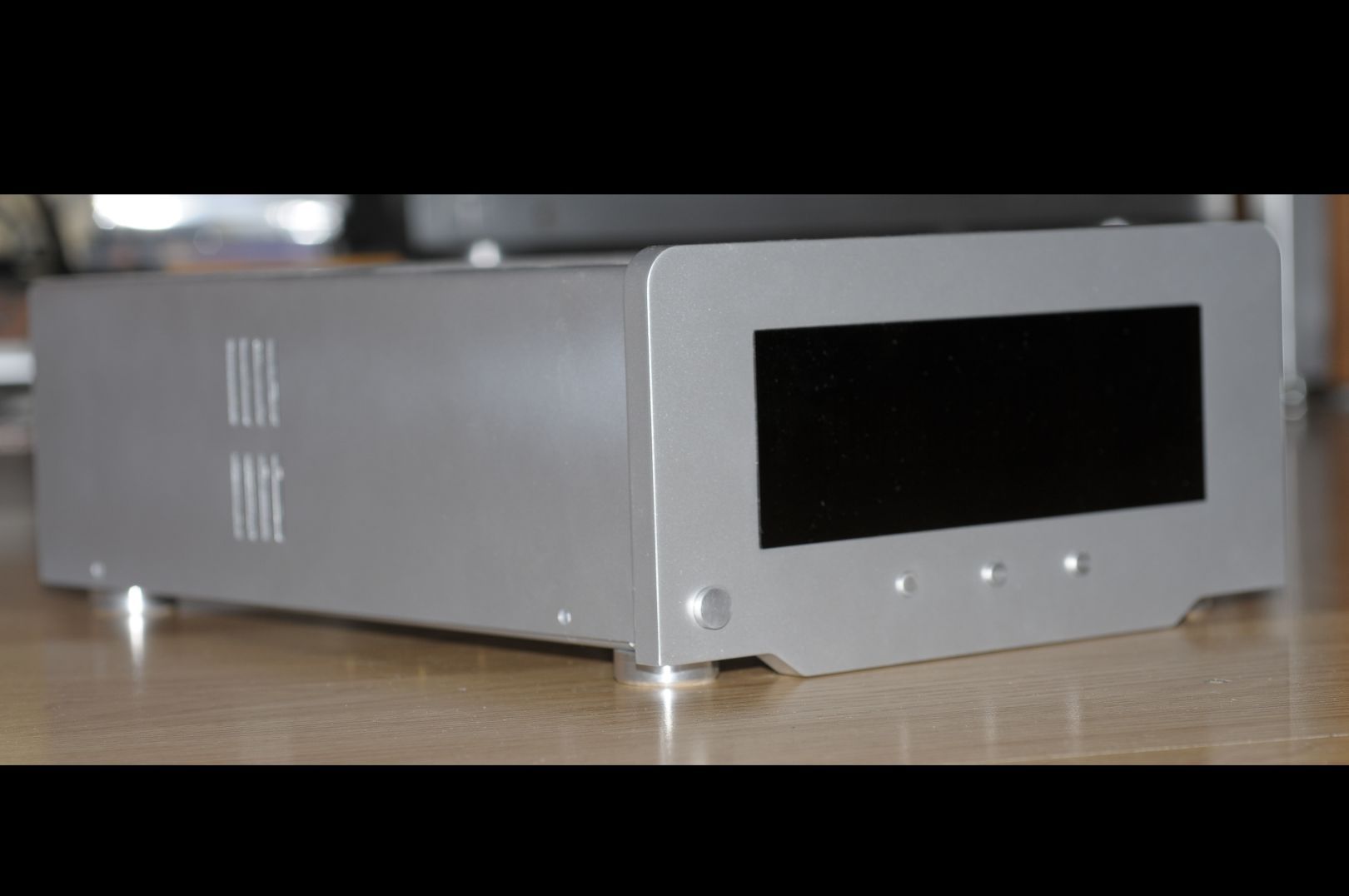

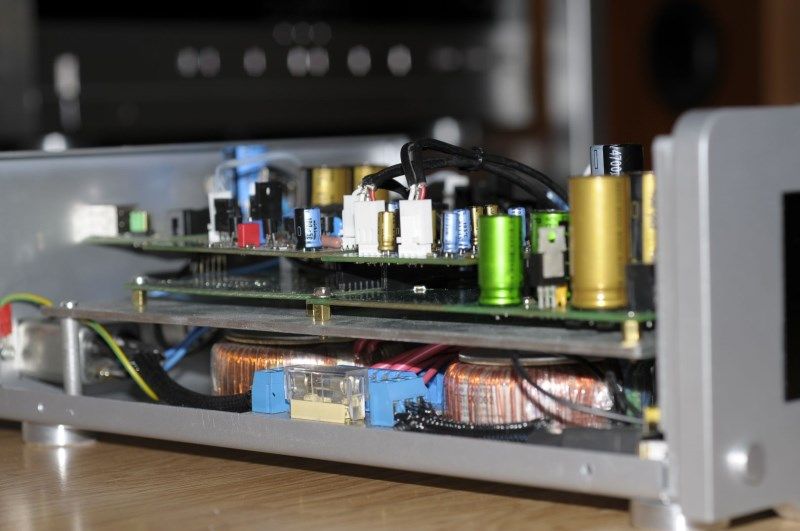

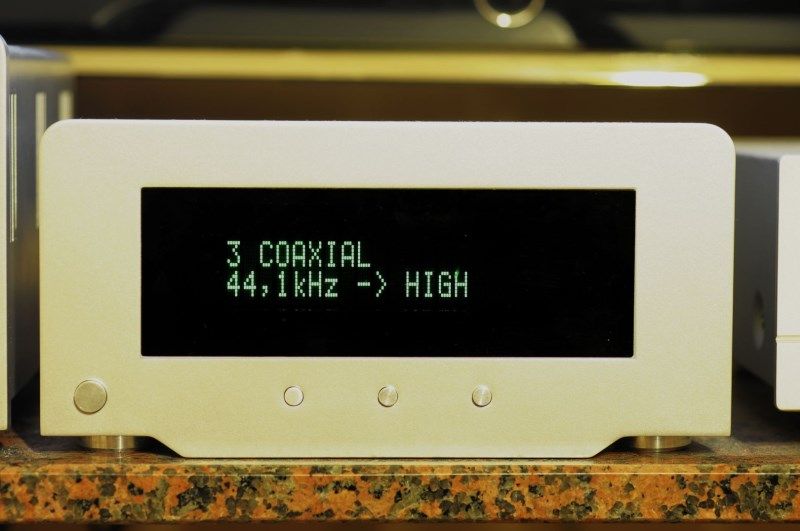

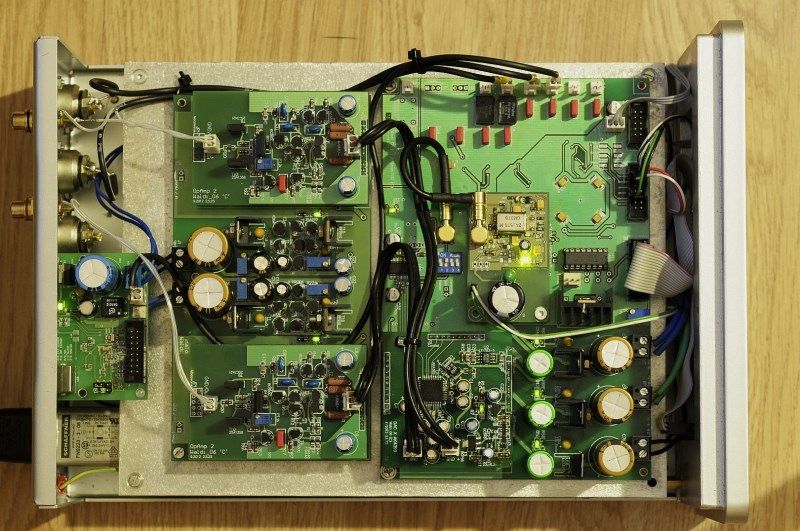

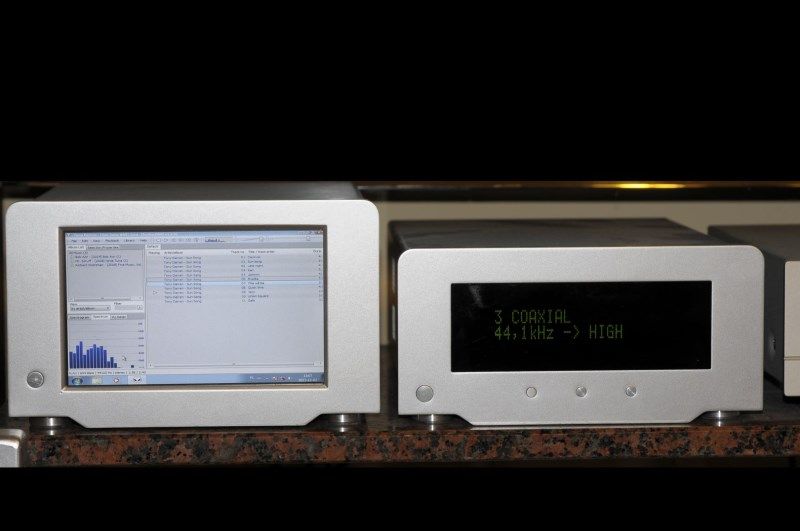

Skończyłem obudowę, wygrzewam i gram na AK4399 i analogówce OP Fujiwara podoba mi się ten przetwornik. Złożyłem też PCM1704 i Discrette pierwsze odczucie jak by PCM 1704 grał gorzej.
