Rewelacja czy rewolucja - czyli Sure klasa D

[arczi87]

Może 200 W przy 4 om ale z większą wydajnością prądową. Tak by lepiej sobie radził ze spadkami impedancji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Nie bawem wrzuce na Forum schemat i rozmieszczenie sciezek do druku klasy D

Jak będzie zrealizowane zasilanie poszczególnych stopni? Tak jak w oryginale, czy tak jak zrobiłem ja czyli dedykowane stabilizowane zasilanie dla napięć +/-5V i +15V? Czy PCB umożliwi zastosowanie dwóch osobnych tranzystorów kluczujących zamiast jednego podwójnego żeby móc poeksperymentować z lepszymi tranzystorami i nie być skazanym na IRy? Jak PCB będzie jak wyżej to ja biorę 2 sztuki od ręki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ThomasWawa]

Co do spadkow impedancji to nie problem , ja ogolnie wzmacniacz uruchamialem na mosfetach irfb4227 bardzo dobre do klasy D,2R to nie problem troche z napieciem trzeba bedzie nizej Zejsc

Zasilanie stopni na zenerach i ukladzie stabilizacji w roli glownej tranzystor, tak jak w oryginale...

Tylko mysle o tranzystorach pojedynczych a nie w podwojnej obudowie dwa n mos:)

Czemu cierpisz na mosfety Ir?? przeciez gama ich jest szeroka wpisz w TME IRFB na 200 v badz na 150 V ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Nie to że mam coś przeciwko IR bo robią świetne tranzystory z tym że pojedyncze robią lepiej. Te podwójne nie są najwyższych lotów, dlatego zależałoby mi na PCB pod 2 tranzystory i jednocześnie pod podwójny żeby było porównanie. Co do zasilania, to warto byłoby zostawić chociaż miejsce pod osobne stabilizatory dla wspomnianych napięć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Kwietnia 2014 przez frobek

[mae]

Właśnie uruchomiłem IRS2092 by SURE 250W w układzie zbalansowanym tzn. jeden układ 2x250W na kanał i... web mi urwało!!! :) Czegoś takiego to ja się nie spodziewałem po tanim chińczyku - przestrzeń, barwa i dynamika wprost rewelacyjna. W porównaniu do pojedynczego ukłądu dźwięk o kilka klas lepszy pod każdym względem. Gra z pre Pass A1.7, a jedyna modyfikacja jaką zastosowałem to zworki na kondach wejściowych. Ciekaw jestem czy da się wycisnąć z tego wzmacniaczyka jeszcze więcej- Jakie modyfikacje w układzie przyniosły u Was pozytywne efekty? Czy wymiana "dużych" elektrolitów ma sens?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Wymiana kondensatorów elektrolitycznych moim zdaniem na dźwięk nie wpływa pod warunkiem że jest odpowiednie zasilanie, ale poprawia samopoczucie. Najwięcej wg. mnie dała wymiana cewek w filtrze wyjściowym na oryginalne Sagami, ale nie była to jakaś super spektakularna zmiana. Poprawia też zwiększenie częstotliwości do ok. 600kHz. Myślę, że sporo wniosłaby wymiana tranzystorów kluczujących, ale PCB na to nie pozwala tak bez kombinowania.



Rozumiem, że wcześniej miałeś układ 2 kanałowy na jednym PCB w półmostku. Daj linka do tych modułów które kupiłeś.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2014 przez frobek

[mae]

Tak wcześniej dwa kanały na jednym pcb ale teraz to całkiem inny efekt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) dwa takie układy zasilane przetwornicą 1500W i jest jazda :) no może trochę za jasna góra ale wszystko jeszcze świeże - mam nadzieję że jak pogra trochę to dojrzeje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2014 przez mae

[frobek]

Rozumiem, że Twoje końcówki maja zalutowane elementy odpowiedzialne za mostkowanie. Pytam, bo na PCB z linka tego nie ma. Powinien być zalutowany przełacznik S300, lub chociaż zwory i opamp U300 z kilkoma jeszcze elementami, inaczej nie będzie działał w trybie bridged.

Chyba że podajesz mu sygnały w przeciwfazie z preampa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2014 przez frobek

[mae]

Chyba że podajesz mu sygnały w przeciwfazie z preampa.

tak to wygląda

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

A jak masz ustawione częstotliwości pracy dla jednego kanału, pracują tu dwa IRSy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

A jak masz ustawione częstotliwości pracy dla jednego kanału, pracują tu dwa IRSy?

Nie mam możliwości pomiaru więc ustawiłem na potkach wartości 270R - 275R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Kwietnia 2014 przez mae

[MARER]

Nie mam możliwości pomiaru więc ustawiłem na potkach wartości 270R - 275R



Czyli andrejos fix :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Tak się właśnie zastanawiam, jaki wpływ może mieć równe/nierówne ustawienie częstotliwości IRS-ów w pracy mostkowej. Może tak spektakularna poprawa u Mae jest właśnie dlatego że częstotliwości są nierówne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Najwięcej wg. mnie dała wymiana cewek w filtrze wyjściowym na oryginalne Sagami, ale nie była to jakaś super spektakularna zmiana. Poprawia też zwiększenie częstotliwości do ok. 600kHz.



Napisz coś więcej o zmianach po wymianie cewek. Jakie dokładnie cewki zastosowałeś? Mam jeszcze prośbę: jaka wartość na potku będzie odpowiadać 600kHz?(nie mam czym zmierzyć) Co się zmieniło po podniesieniu częstotliwości Czy przy 600kHz układ mocniej się grzeje ?



Po zaaplikowaniu BGN 50 uF na wejściu moje ustrojstwo łagodnieje góra się lekko wycofała średnica pełniejsza ogólnie całość nabiera kultury :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Jako, że pytanie poniekąd dotyczy wzmacniacza kl D więc pozwoliłem sobie zadać je na tym forum.

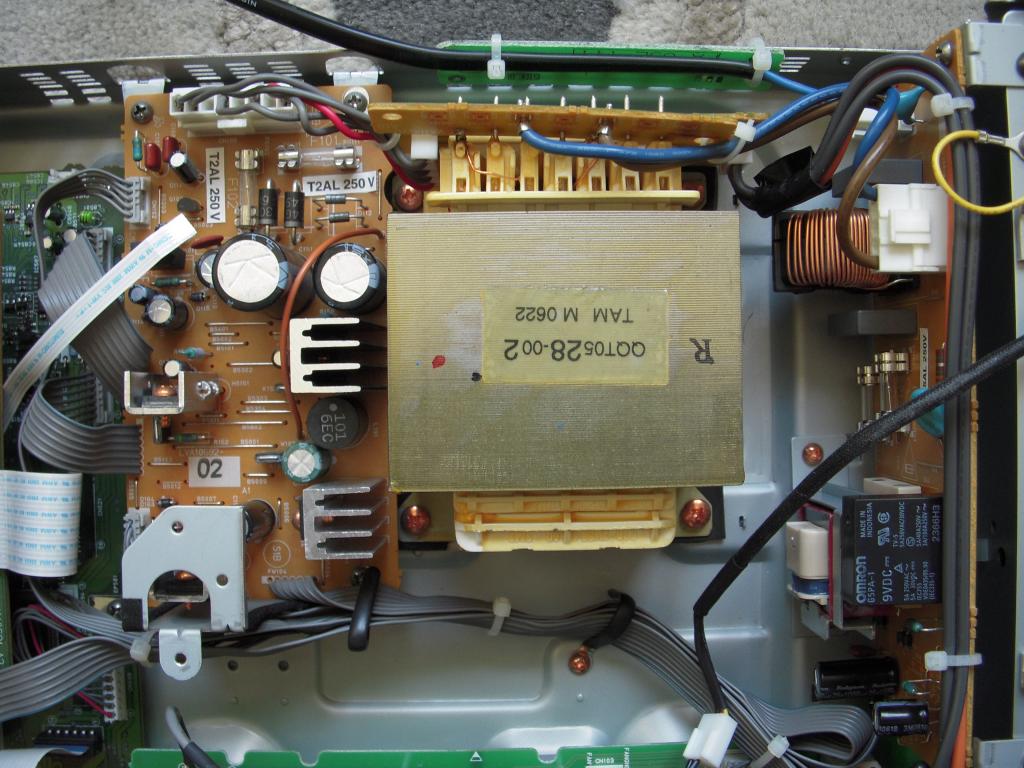

Czy ktoś uprzejmie wytłumaczyłby mi dlaczego na napięciu AC 15.5V wstawione są bezpieczniki 2A 250V (tak jak widać na zamieszczonym schemacie) i z czym wiązałoby się ich ewentualne usunięcie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Są po to, żeby zabezpieczyć obwód, a ich usunięcie ten obwód przerwie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Napisz coś więcej o zmianach po wymianie cewek. Jakie dokładnie cewki zastosowałeś? Mam jeszcze prośbę: jaka wartość na potku będzie odpowiadać 600kHz?(nie mam czym zmierzyć) Co się zmieniło po podniesieniu częstotliwości Czy przy 600kHz układ mocniej się grzeje ?

Poprawił się bas, reszta bez zmian. Cewki Sagami 7G17B-100M-R, mniejsze (10uH) od zalecanych (18uH) co tez zmieniło odrobinę charakterystykę filtra wyjściowego, ale dla częstotliwości 600kHz, jest dobrze.

Nie uda się tak ustawić czestotliwości na wartość rezystora, bo IRSy mają dość duży rozrzut, dochodzi jeszcze rozrzut pozostałych elementów w obwodzie RC. Niestety trzeba mierzyć jak się chce dokładnie ustawić. Na wyższej częstotliwości jakoś tak ładniej gra, ja nie potrafię pisać tak kwieciście jak niektórzy koledzy tutaj, więc musi Ci to wystarczyć. Grzanie mniej więcej podobnie, chociaż nie mierzyłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Są po to, żeby zabezpieczyć obwód, a ich usunięcie ten obwód przerwie

Do czego służą bezpieczniki to się akurat orientuję, a pisząc usunięcie miałem na myśli zastąpienie ich drucikiem ale dlaczego tak duże zabezpieczenie 2A 250v na AC 15.5v ?

Pytam pod kątem ewentualnej wymiany obecnych bezpieczników na jakieś lepsze (patrz niżej) lub całkowite ich wyeliminowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Zostaw je w spokoju. woltaż nie ma tu zbyt wielkiego znaczenia, a amperaż? Widać około tego ma to uzwojenie. Jest dużo innych rzeczy, które opłaca się wymienić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Zostaw je w spokoju. woltaż nie ma tu zbyt wielkiego znaczenia, a amperaż? Widać około tego ma to uzwojenie. Jest dużo innych rzeczy, które opłaca się wymienić.

Dzięki, kiedyś myślałem nad tuningiem ale nie byłem w stanie sam zgłębić dostatecznej wiedzy żeby się za to zabrać, a z poradami na forum to różnie, a i wykształcenia z elektroniki tez nie posiadam także się temat modyfikacji oddalił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Pytaj, jeżeli będę w stanie, pomogę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Pytaj, jeżeli będę w stanie, pomogę.

Dziękuję za chęci ale tak jak pisałem temat modyfikacji mnie przerasta. Kiedyś na odsłuchu ATC SCM 11 porównałem przy okazji (zaryzykowałem) do Naim Uniti 2 no i oczywiście była różnica (mój wzmacniacz kilkukrotnie tańszy) ale umiarkowana tzn Naim miał szerszą scenę za to mój trochę głębszą poza tym porównywalnie i wtedy właśnie pomyślałem o tuningu. W końcu jednak doszedłem do wniosku, że najrozsądniej będzie jak ograniczę się do niewielkich poprawek w moim zakresie tzn. wewnętrznego okablowania, bezpieczników (!) i terminali głośnikowych nawet kondensatory zostawiłem w spokoju.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

jak ograniczę się do niewielkich poprawek w moim zakresie tzn. wewnętrznego okablowania, bezpieczników (!) i terminali głośnikowych nawet kondensatory zostawiłem w spokoju.



Czyli zabrałeś się za zmiany, które absolutnie niczego nie wnoszą. Szkoda czasu i pieniędzy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Czyli zabrałeś się za zmiany, które absolutnie niczego nie wnoszą. Szkoda czasu i pieniędzy.

Możliwe, różne są opinie tu na portalu i po przejrzeniu wielu tematów na forach sam mam wątpliwości ale nie są to znowu jakieś duże sumy i już zrobię to dla spokoju ducha ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lad]

Panowie jakie kondensatory mogą się sprawdzić jako wejściowe w T1?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

próbowałem czerwone superiory - rzecz gustu i reszty systemu

aktualnie mam vima mks4 a przed nimi wtórnik anodowy na ecc88 SQ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej1964]

witam, czy ktoś z forum ma takie końcówki mocy 350w/8ohm

znaleźć można na ebay.pl



IRS2092 IRFB23N20D CLASS D AMPLIFIER ASSEMBLED BOARD 350W 8ohm, 700W 4ohm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skwaruch]

Po prawie pół roku od zamówienia (kilka miesięcy czekania na wzmacniacz, który zamawiałem 2 razy, bo raz nie przyszedł, następnie czekanie 1 miesiąc na zasilacz i jeszcze 1 miesiąc nie byłe obecny w domu) wzmacniacz Sure 125W w końcu go odpaliłem.



Zasilacz jaki kupiłem miał mieć 45V +-10%, okazało się że ma trochę mniej (max 47V). Wystraszony informacjami z tego wątku że poniżej 50V wzmacniacz pada to kombinowałem podwyższeniem napięcia (dołożyłem 2 zasilacze z kompa).



Straciłem na to pół dnia i na dodatek na nic bo mój Sure działa nawet na 42V.



Kombinował może ktoś z zwiększeniem impedancji wejściowej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Kwietnia 2014 przez skwaruch

[frobek]

Po co Ci większa impedancja wejściowa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skwaruch]

Przedwzmacniacz nie ma za małej.

Może to być nawet kosztem zmniejszenia wzmocnienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
