Płytka na kawałku deski za 1500 EUR ! :-0

[ManieX]

lista chętnych na pcb:



1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

[witek64]

lista chętnych na pcb:



1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

[Carlo]

lista chętnych na pcb:



1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt



lista chętnych na pcb:



1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

16. Carlo -2 szt. Edytowane 4 Stycznia 2017 przez Carlo

[Gość]

Jeśli ktoś jest zainteresowany jeszcze jednym rozwiązaniem to tutaj jest:

Link

ciekawe rozwiązanie bo można użyć mmelfów zamiast rezów przewlekanych.

[namor]

Chętnych na PCB co raz więcej, a projektu czy źródła zakupu "ani widu, ani słychu".

Jeżeli ktoś się podejmie projektu to bardzo proszę o projekt uniwersalny, na TA8221 i te nowsze TA8233. Różnią się aplikacją nóżki nr 1, TA8221 ma tam MUTE. W oryginalnym BYOB'ie Altman wykorzystał tą nogę do "załączania" wzmacniacza (podaje "+" przez diodę i rezystor). Nie mogę dopatrzyć się na zdjęciu co "zrobił" z nóżką nr 4 - STAND-BY, wg aplikacji Toshiby nie może wisieć "w powietrzu".

Edytowane 4 Stycznia 2017 przez namor

[jazzby]

1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

16. Carlo -2 szt.

17. jazzby - 4szt.

[bikerbo]

1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

16. Carlo -2 szt.

17. jazzby - 4szt.

18. bikerbo - 4szt

[januss73]

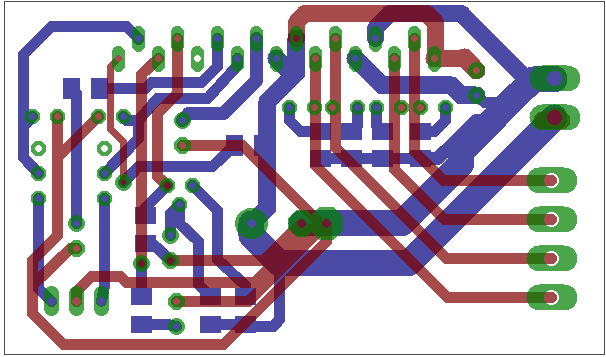

Może coś takiego?

Wzorowane na schemacie ostatniego podlinkowanego ruskiego projektu.

Płytki mogę zamówić, ale do rozsyłania potrzebny inny ochotnik bo wysyłka z Austrii byłaby za droga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kiku1]

1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

16. Carlo -2 szt.

17. jazzby - 4szt.

18. bikerbo - 4szt

19. kiku1 - 4szt.

[adik]

1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

16. Carlo -2 szt.

17. jazzby - 4szt.

18. bikerbo - 4szt

19. kiku1 - 4szt.

20. Adik - 2 szt

[Bogdan]

januss73 wybacz , że odniosę się sceptycznie do projektu płytki, bo zastanawiam się czy jest sens robić dwustronną i z elementami smd , skoro na jednostronnej wychodzi to bardzo "przejrzyście" , to absolutnie nie krytyka , tylko wątpliwość

[januss73]

januss73 wybacz , że odniosę się sceptycznie do projektu płytki, bo zastanawiam się czy jest sens robić dwustronną i z elementami smd , skoro na jednostronnej wychodzi to bardzo "przejrzyście" , to absolutnie nie krytyka , tylko wątpliwość

Kwestia co się komu bardziej podoba :) . Można zrobić jednostronną i potem lutować zworki, bo bez nich się nie obędzie. Płytka dwustronna (również elementy smd) dają większą swobodę planowania, można korzystniej poprowadzić masę i skrócić ścieżki. Nie jestem omnibusem w projektowaniu PCBm, ale prawdę mówiąc te wszystkie podlinkowane płytki nie bardzo mi się podobają, właśnie głównie ze względu na prowadzenie masy. No i na koniec, jeśli ktoś zamawiał PCB w Azji, wie że dwustronna płytka to może z 10% większy koszt.

[hi_aro]

dwustronna płytka to może z 10% większy koszt.

Raczej mniejszy;)



W dodatku, rozwiązania wielowarstwowe ją bardziej bezkompromisowe.

[alek]

1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

16. Carlo -2 szt.

17. jazzby - 4szt.

18. bikerbo - 4szt

19. kiku1 - 4szt.

20. Adik - 2 szt

21. alek -2 szt.

[januss73]

Wyświetl postUżytkownik januss73 dnia 06.01.2017 - 15:05 napisał

dwustronna płytka to może z 10% większy koszt.

Raczej mniejszy;)

Biorąc pod uwagę, że wyjdzie mniejsza - fakt :)

Raczej mniejszy;)



W dodatku, rozwiązania wielowarstwowe ją bardziej bezkompromisowe.



Biorąc pod uwagę, że zwykle wychodzi mniejsza - fakt :)

[sylwek.k]

1. bogdan - 5szt.

2. gucio. - 5szt

3. boomaga - 4szt.

4. namor - 2 szt.

5. krzysztof.kr - 2szt.

6 Upper - 2 szt

7 ManieX - 7szt

8 SebWan -5szt

9 homodelfinus - 2szt

10. froste - 3szt

11. grip - 2-5szt.

12.zelo7-5 szt.

13. kocur57 - 4szt

14. antichoice - 5szt

15. witek64 - 2 szt

16. Carlo -2 szt.

17. jazzby - 4szt.

18. bikerbo - 4szt

19. kiku1 - 4szt.

20. Adik - 2 szt

21. alek -2 szt.

22. Sylvek -2szt.

[ManieX]

januss73 wybacz , że odniosę się sceptycznie do projektu płytki, bo zastanawiam się czy jest sens robić dwustronną i z elementami smd , skoro na jednostronnej wychodzi to bardzo "przejrzyście" , to absolutnie nie krytyka , tylko wątpliwość



Dwustronna w mojej ocenie to dobry pomysł, ale przy smd trzeba zostawić możliwość wlutowania elementów przewlekanych, przy gainclone rodzaj rezystorów miał duże znaczenie, nie pozbawiajmy się możliwości wstawienia zacnych rezystorów:)

[namor]

też jestem za dwustronną (jak oryginał), to da przede wszystkim optymalne prowadzenie masy, ale też wolę elementy przewlekane. Inspiracją mógłby być ten Vietnamski projekt bardzo podobny do oryginału:

czy to nie ta plyteczka ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Panowie mmelfy beyshalga są naprawdę dobre jakościowo, myślę że lepsze od przereklamowanych Dale RN55...

[januss73]

Panowie mmelfy beyshalga są naprawdę dobre jakościowo, myślę że lepsze od przereklamowanych Dale RN55...

Jesli mowa o obudowie 0204 to mozna je spokojnie wlutowac w pady pod 1206.

No i tu rezy są wlasciwie tylko w filtrach we/wyjsciowych. W gajklonie byly w sprzezeniu.

[Bogdan]

przekonaliście mnie :-)

[a_men]

Jesli mowa o obudowie 0204 to mozna je spokojnie wlutowac w pady pod 1206.

No i tu rezy są wlasciwie tylko w filtrach we/wyjsciowych. W gajklonie byly w sprzezeniu.



W oryginalnym BYOBie jak i w wielu innych projektach na kościach Toshiby oryginalne, dośc wysokie wzmocnienie (50db) jest ograniczane rezystorem oznaczonym Rf w datasheecie (schemat Fig. 1, str. 2). Na str. 3 jest napisane jak kalkulować wzmocnienie.

Myślę, że odbieranie sobie tej możliwości już na etapie projektowania płytki bardzo ogranicza projekt.

[zelo7]

nie pozbawiajmy się możliwości wstawienia zacnych rezystorów:)

A co z wstawieniem zacnych kondensatorów na wejściu.

[januss73]

A co z wstawieniem zacnych kondensatorów na wejściu.



Mozna, ale wiadomo jakie takie kondziolki maja wielkosc. Mozna zrobic plytke jak lotnisko, na ktora bedzie mozna wstawiac elementy w dowolnej obudowie, pytanie czy to jest optymalne rozwiazanie?

[ManieX]

Pytanie, czy da się podać sygnał symetryczny bezpośrednio do scalaka? Jeśli tak, to warto by jakoś uwzględnić to na płytce.

[arczi87]

Panowie wszystko fajnie, ale temat płytki ciągnie się jak flaki z olejem :). Osobiście jeśli będą to elementy przewlekane sam się skuszę. Pozdrawiam

Edytowane 8 Stycznia 2017 przez arczi87

[krzysztof.kr]

wydaje mi się że ten projekt można potraktować jako eksperyment, nowe doświadczenie a nie jako ostateczny hi end. Dlatego też wolałbym elementy przewlekane bo mam ich pełne szuflady, pudełka itd. i polutuję tą płyteczkę bez wychodzenia z domu, zamawiania części, czekania na przesyłki itp. Jak scalak ma potencjał to na elementach przewlekanych też to będzie słychać.

[kajfux]

Witam.

Poszukałem troszkę w sieci i wychodzi na to, że to może być jednak na układzie Thomson tda7374, a nie na Toshibie.





Wysłane z mojego Redmi Note 3 przy użyciu Tapatalka

Edytowane 8 Stycznia 2017 przez kajfux

[namor]

Na pierwszej stronie wątku masz dokładne zdjęcie płytki BYOBa, pomijam trudność w dopasowaniu aplikacji TDA7374 do widocznych ścieżek, to TDA ma 15 nóżek a widoczny na zdjęciu scalak 17 jak TA Toshiby

[kajfux]

Na pierwszej stronie wątku masz dokładne zdjęcie płytki BYOBa, pomijam trudność w dopasowaniu aplikacji TDA7374 do widocznych ścieżek, to TDA ma 15 nóżek a widoczny na zdjęciu scalak 17 jak TA Toshiby

Faktycznie masz racje, moje niedopatrzenie.



Wysłane z mojego Redmi Note 3 przy użyciu Tapatalka
