Płytka na kawałku deski za 1500 EUR ! :-0

Recommended Posts

Guest kizol666

1.kizol666 Pcb + scalak koniecznie posmarowany tą magiczną pastą.

Share this post


Link to post
Share on other sites

1.kizol666 Pcb + scalak koniecznie posmarowany tą magiczną pastą.

2.kolmen - Pcb , może być bez kostki i magicznej pasty

Share this post


Link to post
Share on other sites
Guest kizol666

Chińczycy podrabiali ją już z 20 lat temu nie pamiętasz?

Edited by kizol666

Share this post


Link to post
Share on other sites
Guest kizol666

Idealna, nacierasz trany i 20 min. śmierdzi w całym pokoju chińskim hi-endem.

Share this post


Link to post
Share on other sites

cena skoczyła na 8200 Euro ..... :-)



ja wczoraj kupiłem 2 wzmacniacze z Chryslera z 5 kośćmi TA8233 w każdym po 40 zł za każdy - nie ma sensu kupowania kostek w sklepie, bo tutaj 100% pewności ,że oryginały , a i już na płytce , wystarczy wyciąć kompletny wzmacniacz z pcb - oczywiście cześci można próbować podmieniać - takie wykorzystanie wzmacniaczy z recyklingu jest też EKO !!! :-)



mam też 2 szt TDA1554 i zamówiłem jeszcze 2 szt. TDA 1516 , bo ponoć też graja zacnie



poniżej link do testów "integry" na lampie 12au7 i TDA1552





dużo ludzi rzuciło się na moduły z chipami w klasie D ( ja też ) , a coś czuję ,że w/w kostki robią z nimi masakrę



PS taki systemik do sypialni jak znalazł

  • Like 1

Share this post


Link to post
Share on other sites

mam już dwa wzmacniacze z Chryslera a w każdym 5 szt. TA8233 :-) - ale płytka tak zaprojektowana że wyciąć można 2 wzmacniacze i to bez wyglądu , co mi trochę przeszkadza - przydałby się solidna płyteczka , ale dzisiaj polutuję prowizorkę i posłucham - zobaczymy....


Share this post


Link to post
Share on other sites

trzeba odkręcić wszystkie śrubki i plaski wysunąć z plytką



posłuchałem TA8233H choć za krótko, ale to jest kostka super - za taką cenę jakość dźwięku jest niesamowita

koniecznie posłuchajcie - ciekawi mnie Wasza opinia , mnie zamurowało , na razie słuchałem z akumulatorem z chińskim dac na pcm5102 przez potek 10 kOhm z Dali Grandami i Toshiba spokojnie daje radę jutro muszę posłuchać przez Primare SPA.

Share this post


Link to post
Share on other sites

dobra...... muszę to napisać , bo to prawda:



od rana słuchałem TA8233 na akumulatorach 12V i 6V szeregowo i było tak dobrze , że postanowiłem podłączyć TA równolegle do Acxcuphase P500 - zaznaczam że TA ma dużo gorsze kable glośnikowe - zwykle linki "od lampki" nocnej i dodatkowy chiński potencjometr do wyrównania poziomów , które są dokładnie takie same,

kolumny przełączam natychmiast potencjometrem , więc różnicę można wychwycić natychmiast i co ????

Toshiba za 20 zł gra lepiej od Accuphase za 20.000 zł , ja sobie nie robię jaj, na accu zamazuje sie przestrzeń we głąb

a dźwięk traci odrobinę rozdzielczości i mikrodynamiki - z TA jest krystalicznie czysto, rozdzielczo, masakra !!!!!



k..rwa , ja sobie nie robię jaj , mam opad szczęki , żona ( muzyk ) od razu potwierdziła wyższość TA......



słów mi brakuje



już mam w głowie alternatywny system audio za ok. 500 zł - dac na pcm1794a , niebieski Alps, Pass B1 lub bufor lampowy i TA8233H a może nawet 2xTA8225H, ktorych 4 szt. mam w starym wzmacniaczu samochodowym Blaupunkta :-)



no, szykuje sie uczta - jak ja lubię takie odkrycia....



budujcie szybciej , bo czekam na Wasze opinie



BYOB jest najprawdopodobniej na TA8221 - jeszcze muszę sie pobawić wzmocnieniem , bo "fabryczne" 50 dB to raczej trochę za dużo



BYOB ewidentnie redukuje wzmocnienie - dodatkowe oporniki w pętli sprzężenia zwrotnego - niebieskie



niestety nie mogę odczytać ich wartości


Share this post


Link to post
Share on other sites

czy accu jest słabe bym nie powiedzał, ale napewno te Toshiby są super, sarkazm zbędny, polutuj układ, posłuchaj i wtedy się wypowiedz

Share this post


Link to post
Share on other sites

Mam kilka oryginalnych końcówek mocy z Nakamichi MB75 i MB100, jest tam TA8260, jutro zrobię porównanie z Ugodą. Używałem jednej kiedyś jako słuchawkowca i było bardzo dobrze, ale potem zrobiłem klona Lehmanna i tak zostało, nie dlatego że lepiej grał tylko dlatego że do TA nie dało się podłączyć słuchawek ze wspólną masą bo to układ mostka :(

Edited by frobek

"Mój panie, po cóż tłumaczyć durniowi, że jest durniem. Przecież jego dureństwo na tym właśnie polega, że nie ma o nim pojęcia." - Bernard le Bovier de Fontenelle

Share this post


Link to post
Share on other sites

może ktoś podjąłby się zaprojektowania i zlecenia jakieś dobrej pcb do tego wzmacniacza ?

uwierzcie , że naprawdę warto - mi tez było trudno to zaakceptować , ale on gra tak,

że głowa mała....

Share this post


Link to post
Share on other sites

jako założyciel wątku dziękuję Bogdan za pociągnięcie tematu, bo poprzednio utonął w głupawych żarcikach, a temat ciekawy, jeżeli znajdują się chętni na zapłacenie paru tys. "ojro" za tak "wykonany" wzmacniacz, to coś w tym musi być.





czy to nie ta plyteczka ?

http://ifan.vn/index.php/d_pro/535/PCB-Chipamp.html



pzdr



jak widać po układzie ścieżek Wietnamczycy też doszli że Byob jest zrobiony na układach Toshiby z serii TA82... (lub KIA6221 ?)

Share this post


Link to post
Share on other sites

Chętnie bym się pisał na grupowe zamówienie, może spróbować tych płytek co pokazał kolega mar_70?


Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

Share this post


Link to post
Share on other sites

do ceny BYOBa zawsze miałem stosunek ironiczny, ale do jakości po posłuchaniu kostki już nie. Sure w klasie D był rewelacyjny za swoją cenę , ale co powiedzieć o tych Toshibach .... nie wiem - kosmos !!!

Share this post


Link to post
Share on other sites

Mam taką płytę winylową a dokładnie jest to Szeherezada Rimskiego-Korsakowa wydana przez wytwórnię Chalfont Records w 1979 r. przy której ten układzik się zatka. Clipping na 100%. Na jazzie wszystkie takie wynalazki grają fajnie a jeszcze jak się dobierze odpowiednio kolumny to efekt jest.


Share this post


Link to post
Share on other sites

Mogę zaprojektować PCB i zająć się ich produkcją/zbiorowym zamówieniem jak ktoś zrobi schemat.



przy której ten układzik się zatka. Clipping na 100%. Na jazzie wszystkie takie wynalazki grają fajnie a jeszcze jak się dobierze odpowiednio kolumny to efekt jest.



przecież zanim trafi do tego "układziku" to ma po drodzę RIAA. Jak RIAA się nie zatka to dlaczego miałby się zatkać ten "układzik" skoro na wejściu na potencjometr?

Share this post


Link to post
Share on other sites

tu jest uniwersalny schemat, późniejszy dobór elementów po testach - ja obecnie mam TA8233 na schemacie z dataszita

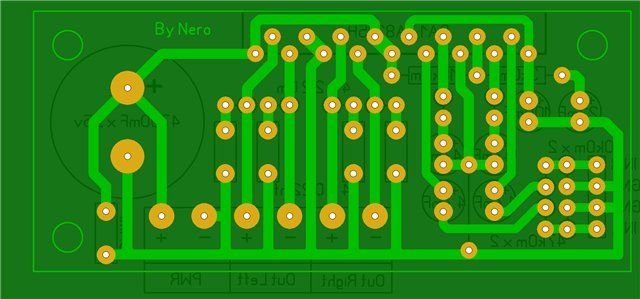

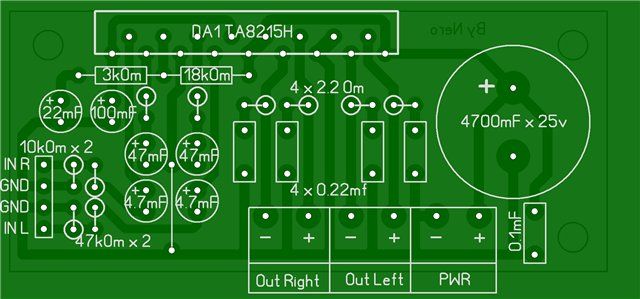

na tej stronie jesy niezły projekt pcb - powiększyłbym ja tylko żeby nie było takiej ciasnoty , w obwodzie sprzężenia zwrotnego sugeruje zostawić możliwość regulacji opornikiem.



http://datagor.ru/amplifiers/chipamps/2597-usilitel-na-mikrosheme-ta8205-ta8210-ta8215-ta8221.html



http://forum.cxem.net/index.php?/topic/77916-унч-toshiba-ta8215h/



http://construyasuvideorockola.com/proyect_amp_40w.php







lista chętnych na pcb:



1. bogdan - 5 szt.



tu jest uniwersalny schemat, późniejszy dobór elementów po testach - ja obecnie mam TA8233 na schemacie z dataszita

na tej stronie jesy niezły projekt pcb - powiększyłbym ja tylko żeby nie było takiej ciasnoty , w obwodzie sprzężenia zwrotnego sugeruje zostawić możliwość regulacji opornikiem.



http://datagor.ru/amplifiers/chipamps/2597-usilitel-na-mikrosheme-ta8205-ta8210-ta8215-ta8221.html



http://forum.cxem.net/index.php?/topic/77916-унч-toshiba-ta8215h/



http://construyasuvideorockola.com/proyect_amp_40w.php



ten wzmacniacz na akumulatorach 12v i 6v tak łatwo nie dostaje zadyszki







lista chętnych na pcb:



1. bogdan - 5 szt.

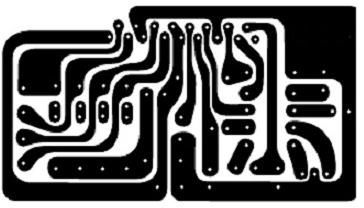

jest jeszcze taka pcb
