Dyskretny DAC R2R 24bit 384kHz

[LubMich]

Mam do Was pytanie.. z DAC-kiem mam problem ze zrywaniem synchronizacji - nie wiem z czego to wynika ale co jakiś czas zrywa mi synchronizację i łączy ponownie - robiąc przerwę po 4-5sek w odtwarzaniu muzyki.. . Przydarza się to dość nieregularnie.. raz pogra cały wieczór bez przeszkód.. innym razem zrywa co 20 min kilka razy..



Miał ktoś takie problemy?



Sygnał podawałem toslinkiem/spdif najpierw przez płytkę wejściową.. teraz, żeby wyeliminować jej ewentualny wpływ przez odbiornik toslink z kondensatorem wg. schematu z instrukcji soekrisa... Źródła też mam dwa.. na obu dzieje się podobnie.. (CD philips 880 oraz CuBOX - tu przestawiałem od 44,1 ustawione na stałe po dopasowane próbkowanie wg. utworu).



Nie podłączałem jeszcze się pod port szeregowy - dopiero zmierza do mnie zamówiony konwerter z USB (nie mam w domu nic z portem COM..) więc nie wiem jak z firmwarem.. może nie być najnowszy - sama płytka to rev 3, więc na starcie nie powinien być znów bardzo stary..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Aktualizacja softu powinna pomóc. Miałem podobne problemy, które ustały po wgraniu nowego oprogramowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

Wczoraj przyszła mi paczuszka z usb-rs232 (ftdi)..



Ustawiłem na 5V, po podłączałem.. i kombinacje.. dwa różne komputery - trzy systemy operacyjne.. rożne programy do wspomagania konsoli.. a komunikacja słaba..



przy ustawieniach 115200; 8bit; 1bit; i bez sprawdzania par..

pojawia się jakaś komunikacja - ale dostaję na konsoli dziwny ciąg znaków (za każdym razem taki sam - więc nie przypadkowy), niestety nie reaguje soekris na +++.



Sprawdzałem jeszcze prędkość 9600 ale wtedy całkiem brak kontaktu..



Udało mi się wygrzebać jakiś kabelek to radia walkie talkie też z konwerterem usb-rs232 i dostałem taki sam efekt..



Trochę mi się pomysły skończyły.. więc prośba o podpowiedź co może być nie tak.. a jeszcze lepiej - gdyby komuś w Warszawie komunikacja się powiodła - to chętnie bym na 20min wymiany firmwara podjechał..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

Doczytałem.. problem może polegać na zbyt niskim napięciu 5V tego konwertera usb - rs232..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

Piszę sam pod sobą.. ale nie doszukałem się opcji edytuj.. a operacja i mnie się wreszcie powiodła.. zakupy w elektronicznym za 3 zł (MAX232).. + 30 min zabawy.. i już pięknie działa połączenie. Firmware zmieniony z 0,99 na 1,06.. przy okazji pewnie pobawię się za chwilę filtrami...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia 2017 przez LubMich

[LuSzTi]

A trzeba było się podłączyć pod to gniazdo gdzie jest I2S, tam działa Ci komunikacja UART z separacją :) I nie trzeba było zakładać konwertera napięć do RS232 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

hm.. nie poszukałem.. jak już wspomniałeś to się teraz doszukałem pinów ISO TX i RX a wszystkie poradniki pisały, że tamto wejście jeszcze nie było aktywowane.. albo nie wspominali o nim wcale i w domyśle podpinali się do rs232.. no trudno jeden wieczór można było spędzić inaczej.. ważne, że działanie było skuteczne ;-)



Przynajmniej płytkę sobie większą zrobiłem będzie jak przykręcić do obudowy to gniazdo usb..



Skuteczność zmiany firmwaru nie przełożyła się pięknie na rozwiązanie wszystkich problemów, wczoraj niestety nadal z raz zerwał synchronizację przy odtwarzaniu TV.. pobawię się z nim jeszcze kilka dni.. i po testuje - czy zrywanie powoduje zmiana częstotliwości próbkowania (to stream więc może skakać jakość odtwarzania).. podam jeszcze sygnał z CD tam już powinno wszystko stabilnie na jednej częstotliwości być..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Mam do Was pytanie.. z DAC-kiem mam problem ze zrywaniem synchronizacji - nie wiem z czego to wynika ale co jakiś czas zrywa mi synchronizację i łączy ponownie - robiąc przerwę po 4-5sek w odtwarzaniu muzyki.. . Przydarza się to dość nieregularnie.. raz pogra cały wieczór bez przeszkód.. innym razem zrywa co 20 min kilka razy..



Musisz popracować nad przewodami pomiędzy konwerterem USB ,a przetwornikiem , muszą być jak najkrótsze ,najlepiej ekranowane i równej długości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

Do Soekrisa wysyłam sygnał spdif.. ale z kablami też będę robić jeszcze weryfikację.. wszystko mnie już przyszło więc popodpinam również i i2s już niebawem..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Hej. Czy ktos podpinal do Soekrisa reclocer fifo sis570?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

Ale zamiast wbudowanego reclockera? Chyba nie tak latwe to by bylo..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) tutaj sa informacje o jitter reduction. Reclocer kosztuje jakos okolo 300zl.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

Masz opis wbudowanego w porownaniu do reclockera "Ian-a". Nie ominiesz tak latwo wbudowanego bufora.. Wiec dolozenie nowego nie da wiele..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Czy ktoś z użytkowników tego przetwornika zauważył pewne zjawisko "uciekania" góry pasma na krótki okres czasu, po czym wszystko wraca z powrotem do normy. Brzmi to u mnie tak jakby na chwilę został włączony equalizer z wyciętymi najwyższymi częstotliwościami. Dzieje się tak losowo. Na początku myślałem, że mam brudne uszy, ale umyłem, a to niepokojące zjawisko zdarza się od pewnego czasu. Szukam przyczyny i najbardziej podejrzewam właśnie przetwornik D/A. Czy mogą być tu winne filtry wczytywane przez port RS232?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

@ zephyr.. ja nic takiego nie mam..





A sam - przynajmniej chwilowo uporałem się z gubieniem synchronizacji.. w mij przypadku to na 99% przechodzi z zasilania.. od wczoraj soekris pracuje na bateriach i stabilny jak skała..



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Teraz dorobię jakieś filtrowanie lepsze za transformatorem i zobaczymy co się będzie działo.. wieczorem polutuję kondensatorki ale jakieś CLC tematu o przedwzmacniacza moze sklecę..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

Drobna aktualizacja z moim dac-iem...



Zmianiłem sposób prowadzenia przewodów spdif.. a właściewie zamiast kilku jest teraz jeden koncentryczny RG174, żeby obsłużyć te 4 wejścia dołożyłem multiplexer do płytki... na układzie 4051.. i to był chyba błąd bo poprzednio działało 96k.. teraz tylko 44,1 i 48... jak ktoś przetestował coś to chętnie poproszę o podpowiedź.. chyba, że moje wykonanie upośledza całość..



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poprawiłem zasilanie.. dla każdej gałęzi dodałem takie dwa układziki.. diody schottkiego, stabilizator LD1086v - nie wiedziałem jaki zapas napięcia będę miał.. (trafo 2x8V) no i może samopoczucie będę miał lepsze..



Całość z raczkującym stremerem wygląda tak.. na razie działa bez przerywania..



Nie chciałem do obudowy pakować żadnej przetwornicy więc do orange pi zrobiłem zasilacz liniowy.. trafo musiałem kupić płaskie, żeby się do obudowy zmieściło.. więc zasilanie kosztowało więcej niż samo orange pi..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

To w temacie mojego DAC-a chyba koniec na chwilkę..



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Domontowałem streamer.. śmiga i2s, przetestowane do 384khz jeszcze tylko dsd sobie nie sprawdziłem..

na Orange pi zainstalowałem openelec+kodi.. bo mam już inne kodi w domu i jedną apką-pilotem obsługuję..



Selektor wejść zrobiony.. diodę podpiąłem do power-led w soekrisie więc od razu informację o złapaniu synchronizacji sygnalizuje..



Wcześniejsze problemy ze zrywaniem synchro całkowicie zniknęły.. jak dotąd (już prawie 2 tydzień) nie zerwało mi ani razu..



Brakuje mi jeszcze wyjścia na słuchawki.. ale moje koss-u UR-40 mają 60 ohm.. więc nie wiem czy trochę nie za mało jak na bufor soekrisa bezpośrednio więc albo sobie kupię nowe słuchawki (zawsze jakiś powód ;-) ) albo jakiś wzmacniacz słuchawkowy wmontuję jeszcze..



No i estetycznie - może jakieś nóżki lepsze.. i ewentualnie jakiś opis na froncie zrobić.. może z gałką coś jeszcze podziałać.. tematy pewnie nie będą szybko otwierane...



orange pi miał się zasilać z liniowego stabilizatora - ale nie doszacowałem ilości ciepła i taki radiatorek nie miał szans.. w stresie rozpinało zasilanie.. wskoczyła przetwornica DC-DC ;-) ja tam negatywnego wpływu na pozostałą część układu nie zauważyłem.. zawsze 10W ciepła zaoszczędzone...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LuSzTi]

Wcześniejsze problemy ze zrywaniem synchro całkowicie zniknęły.. jak dotąd (już prawie 2 tydzień) nie zerwało mi ani razu..



I jak to rozwiązałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LubMich]

tak jak post wyżej.. i jak z Tobą pisałem.. zmiana zasilania na stabilizowane, ze sporą pojemnością + od razu zmieniłem przewody sygnałowe.. na ekranowane RG174

Po i2s już nie miałem, żadnych kłopotów..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolczas]

Ma ktoś Soekrisa do sprzedania? Nawet grzebanego, albo coś, byle działał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[biniek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



dobra promocja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Karol_60432]

jakbyś był zainteresowany to mam wersję dam1021-05: 0.05% resistor version (dam1021-05rev2), zaproponuj cenę na priv, może być goła płytka lub wersja uruchomiona jak mam teraz wraz z podpiętą maliną i zasilaniem Kubota

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Problemów z dźwiękiem ciąg dalszy. Czy ktoś z użytkowników spotkał się może z podobnym przypadkiem jak u mnie? A mianowicie od momentu gdy zmieniłem głośniki wysokotonowe na wstęgi, które są niesamowicie rozdzielcze słyszę w niektórych nagraniach lekkie trzaski, coś jakby trzeszczenie igły gramofonowej na płycie winylowej. Zakłócenia są dosyć ciche i do tej pory były maskowane przez głośniejsze dźwięki. Doszło do tego, że dziś za pomocą programu audacity sprawdziłem czy nie biorą się one z powodu przesterowań u samego źródła, ale okazało się, że nagranie jest w porządku a lekkie trzaski słychać. Czy może to być wina niestabilności zasilania? Coś na łączu coax pomiędzy transportem a przetwornikiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TioFrancotirador]

Problemów z dźwiękiem ciąg dalszy. Czy ktoś z użytkowników spotkał się może z podobnym przypadkiem jak u mnie? A mianowicie od momentu gdy zmieniłem głośniki wysokotonowe na wstęgi, które są niesamowicie rozdzielcze słyszę w niektórych nagraniach lekkie trzaski, coś jakby trzeszczenie igły gramofonowej na płycie winylowej. Zakłócenia są dosyć ciche i do tej pory były maskowane przez głośniejsze dźwięki. Doszło do tego, że dziś za pomocą programu audacity sprawdziłem czy nie biorą się one z powodu przesterowań u samego źródła, ale okazało się, że nagranie jest w porządku a lekkie trzaski słychać. Czy może to być wina niestabilności zasilania? Coś na łączu coax pomiędzy transportem a przetwornikiem?

Tez tak mam, ale to naprawde rzadkosc, wiec mi to nie przeszkadza. Nawet nie pamietam na ktorych utworkach. Jak masz nazwy utworkow na ktorych u Ciebie to slychac to napisz. Sprawdze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ciechomir]

Odnośnie wykorzystania w Soekrisie różnych wejść.



Mamy możliwość do wejścia Soekrisa podłączyć I2S, Coaxial i Toslink.



W jaki sposób Soekris wie z którego wejścia ma odtwarzać w danej chwili.



Sytuacja taka, że w jednej chwili malinka podaje sygnał po I2Sie, dostaje też optykiem i Coaxialem.

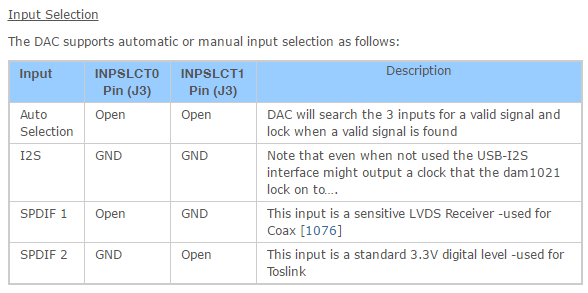

Na stronie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest ładny opis jak to wszystko ładnie podłączyć.

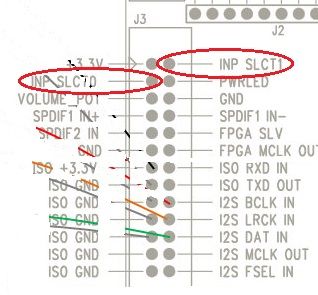

Więc z wykorzystaniem przełącznika operujemy tylko na dwóch pinach, żeby przełączać wejścia.



Domyślnie obydwa piny są wolne i wtedy wybór wejścia jest automatyczny na podstawie podanego sygnału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Marca 2017 przez Ciechomir

[zephyr]

Znalazłem dziś przyczynę pojawiania się trzasków. Do wyboru wejść wykorzystuję płytkę normundss'a z diyaudio.com. Mam jej pierwszą edycję. Trzaski pojawiają się gdy do wejścia toslink jest podłączony jakikolwiek odtwarzacz. W moim przypadku jest to tuner tv lub konsola PS3. Jeśli przewód odłącze od wejścia wszystko wraca do normy czyli krystalicznie czystego sygnału. Czy ma ktoś jakiś pomysł jak sobie z tym fantem poradzić? Nie ukrywam, że chciałbym mieć tuner podłączony bo lubię sobie film obejrzeć z dobrą jakością dźwięku zamiast pierdziawek z telewizora. W grę wchodzi tylko sygnał optyczny bo mój tuner nie posiada wyjścia elektrycznego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ciechomir]

Kup na allegro torx177 lub 147 i go podłącz bezpośrednio do Soekrisa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piorasz]

Jeśli ktoś ma na zbyciu płytkę dam-1021 proszę o info na priw.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LuSzTi]

Soekrisy dwa w zbalansowanym dual mono :) Amanero zasilane ze stabilizatora dyskretnego kolegi Muzg z AS.

Soekrisy zasilane z zasilaczy dyskretnych kolegi raven1985.



Co prawda to nie dla mnie, ale kolega stojo powinien się ucieszyć :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Mniam, zacny komplecik.
