Firstwatt F7 - nowe dziecko N.P

gucio.

Przez gucio. ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    gucio. Entuzjasta

    gucio.

    Opublikowano
    Opublikowano

    Witajcie



    Znalazłem kolejny twór ( prawdopodobnie najnowszy) Nelsona Passa a mianowicie:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Chyba najbardziej minimalistyczny ze wszystkich dotychczasowych...



    Pozdrawiam i miłej lektury/

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    sybic Kompan

    sybic

    Opublikowano
    Opublikowano

    było....

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ale schematu wciąż brak.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Odnośnik do komentarza
    Udostępnij na innych stronach
    gucio. Entuzjasta

    gucio.

    Opublikowano
    • Autor
    Opublikowano

    Teraz to harmoniczne dobija do ksiezyca :)



    Słuchałeś któregokolwiek FirstWatta ? To trochę inna szkoła dźwięku niż Sony ES :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bumpalump Wschodząca gwiazda

    Bumpalump

    Opublikowano
    Opublikowano

    Słuchałeś któregokolwiek FirstWatta ? To trochę inna szkoła dźwięku niż Sony ES :)

    Nie przypominam sobie abym gdzies w tym watku wspomnial cos o Sony

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gucio. Entuzjasta

    gucio.

    Opublikowano
    • Autor
    Opublikowano

    Nie przypominam sobie abym gdzies w tym watku wspomnial cos o Sony



    A uprzedziłem Cię już z góry :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 7 miesięcy temu...
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    Opublikowano

    zalączony schemat , to francuski wzmacniacz sprzed lat i niemal to samo co Pass F7, czy na podstawie parametrów F7 możecie dobrać wartości

    oporników sprzężenia zwrotnego ?



    więcej parametrów:



    Specifications



    Measured at 120 V AC and an 8 ohm load:

    Distortion @ 1 watt 0.05%

    Input Impedance 10 Kohm

    Gain 14.5 dB

    Input Sensitivity (1 watt) 0.53 V

    Input Sensitivity (max output) 2.7 V

    Damping Factor >100

    Output power 8 ohms 20 watts @ 2% THD, 1KHz

    Output power 4 ohms 30 watts @ 3% THD, 1KHz

    Class A envelope 40 watts peak @ 4 ohms

    Frequency response DC to -3 dB @ 100 KHz

    Noise 100 uV unweighted, 20-20 KHz

    Power consumption 170 watts



    a może ma ktoś dostęp do oryginału żeby zweryfikować schemat i wartości elementów ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sts Poszukiwacz

    sts

    Opublikowano
    Opublikowano (edytowane)

    to francuski wzmacniacz sprzed lat i niemal to samo co Pass F7

    Właśnie to "niemal" robi różnice :)

    Poza innymi wartościami elementów i tranzytów wyjściowych, brakuje tego co decyduje o wyjątkowości F7 czyli pozytywnego sprzężenia zwrotnego. Bliżej wiec pewnie temu do F5 niż do F7.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MSki Kompan

    MSki

    Opublikowano
    Opublikowano (edytowane)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    i ze sprzężeniem

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez MSki
    Lubię to Lubię to ×

    Dla mózgu najważniejsza jest logika i spójność, a nie prawda. Osoby które powielają fałszywe stwierdzenia, są przekonane, że mówią prawdę i zszokowane, gdy okazuje się, że fakty są inne.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    Opublikowano

    Pass ustalił wzmocnienie na 14,5 db czyli około x 5 , a pisze o niskim sprzężeniu zwrotnym , a do osiągnięcia pełnej mocy potrzeba na wejściu aż 2,7 V czyli sprzężenie jest raczej głębokie - dziwne....

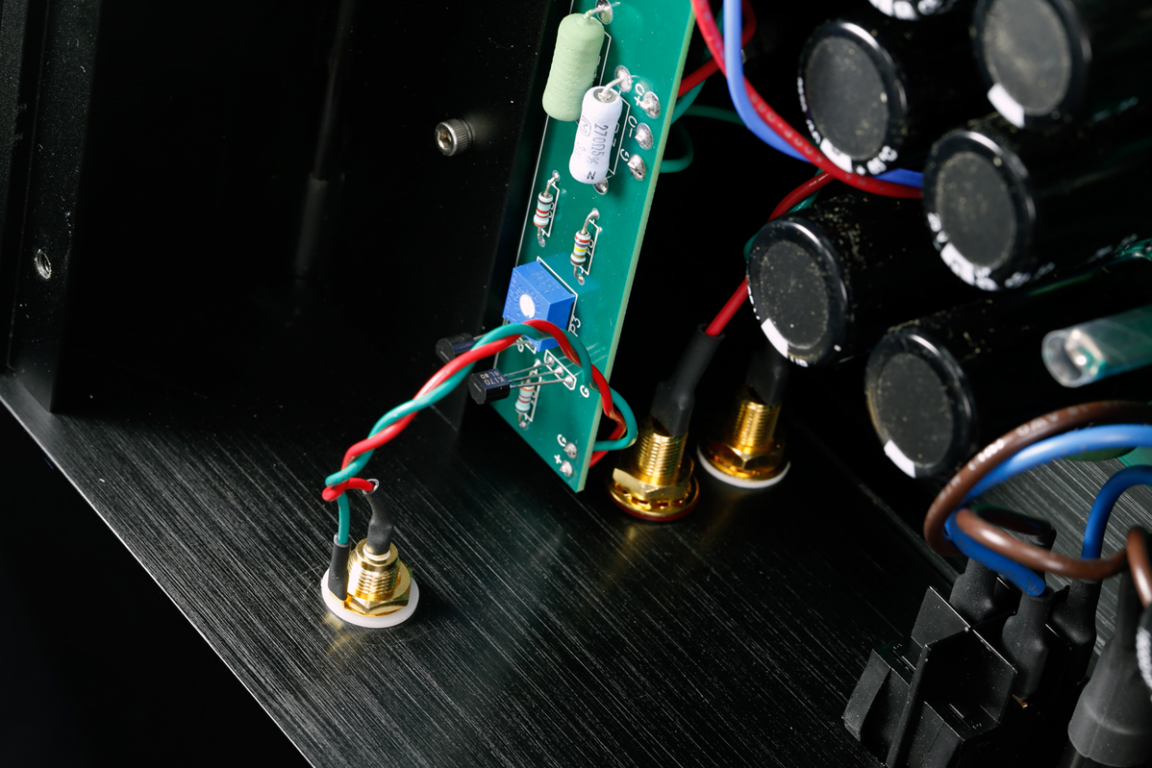

    niektóre wartości rezystorów dałoby sie odczytać ze zdjęć



    i jeszcze

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    hi_aro Kompan

    hi_aro

    Opublikowano
    Opublikowano

    Wątek na diyaudio.com jest od kilku lat i jak dotąd nikt nie ujarzmił F7. Właśnie te szczegóły :).

    Ale na naszym forum jest osoba, która ujarzmiła Alfet-y.



    Widzę problem z parą wejściową. Zapasy drastycznie się uszczuplają.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MSki Kompan

    MSki

    Opublikowano
    Opublikowano (edytowane)

    Jeśli by zawierzyć (barwnemu) opisowi, a zwłaszcza wiedzy elektronicznej recenzującego ten wzmacniacz

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , to;

    "Natomiast F7 to nie jest typowa końcówka mocy, ma bardzo mało zarówno ujemnego, jak i dodatniego sprzężenia zwrotnego". -

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez MSki
    Lubię to Lubię to ×

    Dla mózgu najważniejsza jest logika i spójność, a nie prawda. Osoby które powielają fałszywe stwierdzenia, są przekonane, że mówią prawdę i zszokowane, gdy okazuje się, że fakty są inne.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    MSki Kompan

    MSki

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Dla mózgu najważniejsza jest logika i spójność, a nie prawda. Osoby które powielają fałszywe stwierdzenia, są przekonane, że mówią prawdę i zszokowane, gdy okazuje się, że fakty są inne.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    te dokumenty są znane od dawna,ale dalej nie ma udostępnionego potwierdzonego przez Papę schematu i wartości elementow.

    Wszystko jest tylko gdybaniem

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    D.O.M. Współtwórca

    D.O.M.

    Opublikowano
    Opublikowano

    No, nie jest to już takie nowe dziecko Papy Passa.

    Przez kilka miesięcy ubiegłego roku próbowałem skopiować F7. Niestety, bez zadawalających efektów!

    To co wiem:

    Na podstawie analizy kodów paskowych rezystorów to mamy 39,2k x2 i 27,4R.

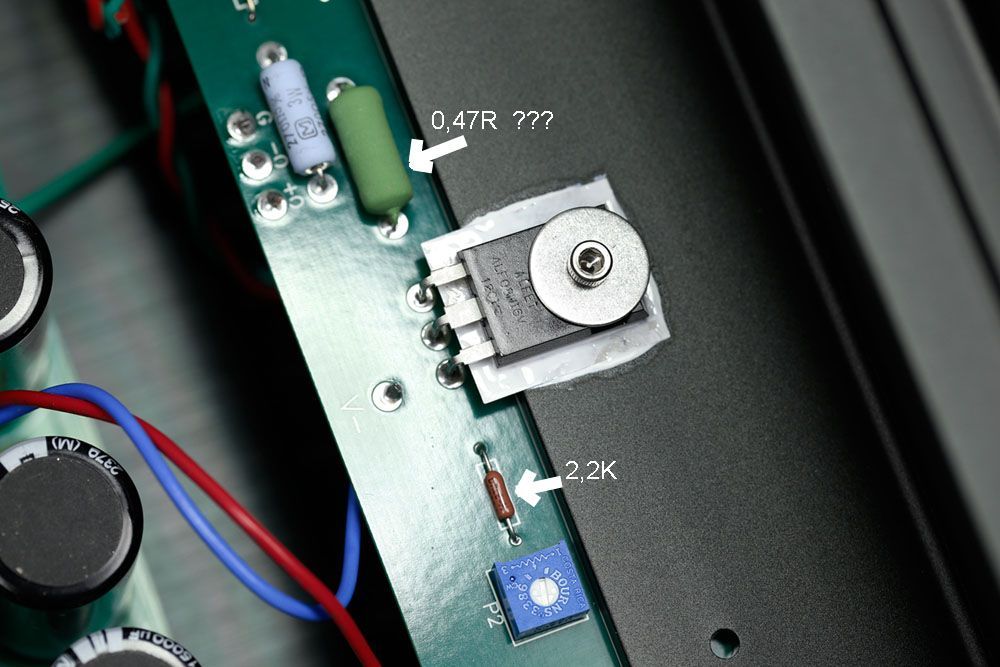

    Pozostałe rezystory to prawdopodobnie 0,47R/3W - zielone i Dale 2,2k podobnie jak w F5.

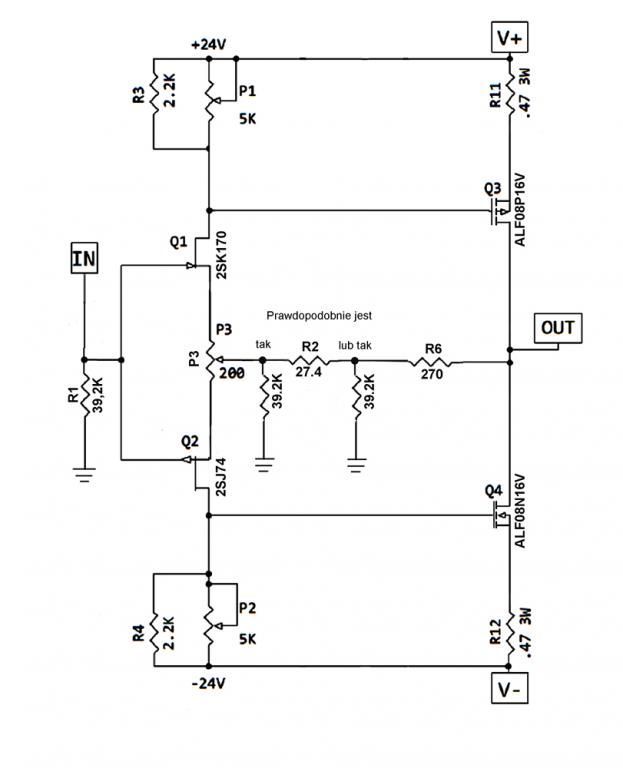

    Prawdopodobny schemat poniżej.

    Sam Pass pisał na forum DiyAudio, że F7 to układ bardzo podobny do F5.

    Tak ascetyczny, podobny układ F5 sugerował kilka lat temu kol. Peter Daniel.

    Spaliłem już kilka par tranzystorów wejściowych i ja na razie dam sobie spokój.

    Z tego co mi wiadomo na dzień dzisiejszy nie ma w 100% pewnego schematu, który by został upubliczniony na świecie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    hi_aro Kompan

    hi_aro

    Opublikowano
    Opublikowano (edytowane)

    Jest jedna rzecz, te zielone rezystory. Jeden wygląda na 5W drugi na 2W, czy również ich wartości nie są inne? Czy właśnie te nietypowe dodatnie sprzężenie wynika z tego. Wartości są celowo niewidoczne, więc stanowią klu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez hi_aro
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sts Poszukiwacz

    sts

    Opublikowano
    Opublikowano (edytowane)

    Pomijając rożne gabaryty zielonych rezystorów (warto zauważyć ze są to rezystory drutowe), w artykule o F7 Nelson w założeniach pisze: No degeneration in the output stage - wszystko wskazuje wiec na to ze sa one raczej częścią PCF czyli Positive Current Feedback.

    Dla wiernego wiernego klona pozostaje wiec cierpliwie czekać i liczyć ze kiedyś Nelson ujawni schemat lub kupić oryginał, przerysować i pomierzyć wartości ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano

    pisze też ,że w skrzynce z napisem PCF byl pojedyńczy rezystor.To wszystko wróżenie z fusów

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    zelo7 Kompan

    zelo7

    Opublikowano
    Opublikowano

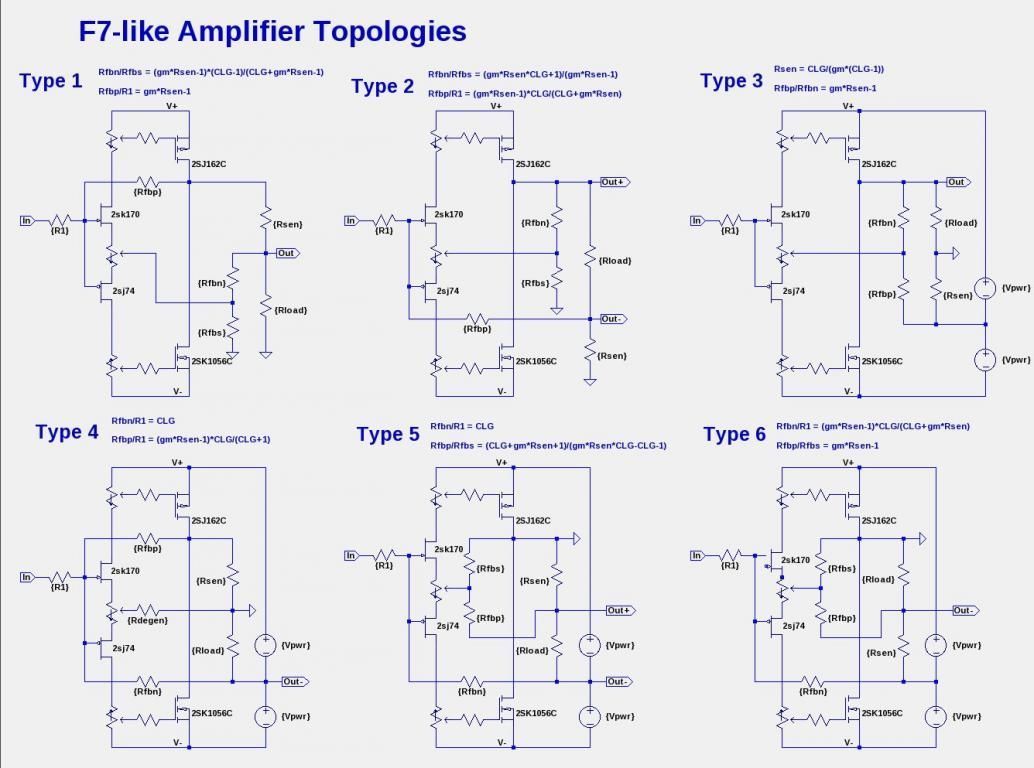

    To powinno być coś w tym rodzaju

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gucio. Entuzjasta

    gucio.

    Opublikowano
    • Autor
    Opublikowano

    Poczekajmy, a Papa wstawi schemat może jeszcze nie sprzedał tych 100 wyprodukowanych sztuk :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    sts Poszukiwacz

    sts

    Opublikowano
    Opublikowano (edytowane)

    pisze też ,że w skrzynce z napisem PCF byl pojedyńczy rezystor.

    Tak, musiał tez rozbić szybkę żeby go wyciągnąć, bez przesady, nie traktujmy tego dosłownie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sts
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zelo7 Kompan

    zelo7

    Opublikowano
    Opublikowano

    Trzeba się dowiedzieć jaki jest współczynnik tłumienia tego wzmacniacza ,z tego wyjdzie jak powinna być zapięta pętla prądowa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    hi_aro Kompan

    hi_aro

    Opublikowano
    Opublikowano

    "And I put that resistor in the amplifier.” The damping factor, which was 5 or 6 for the early circuit, was now about 100 by virtue of the positive feedback applied. The power supply was also improved. Nelson doubled the power-supply capacitance and says that he found a clever way to further reduce the effect of high-frequency DAC noise and environmental RF."



    Około 100.



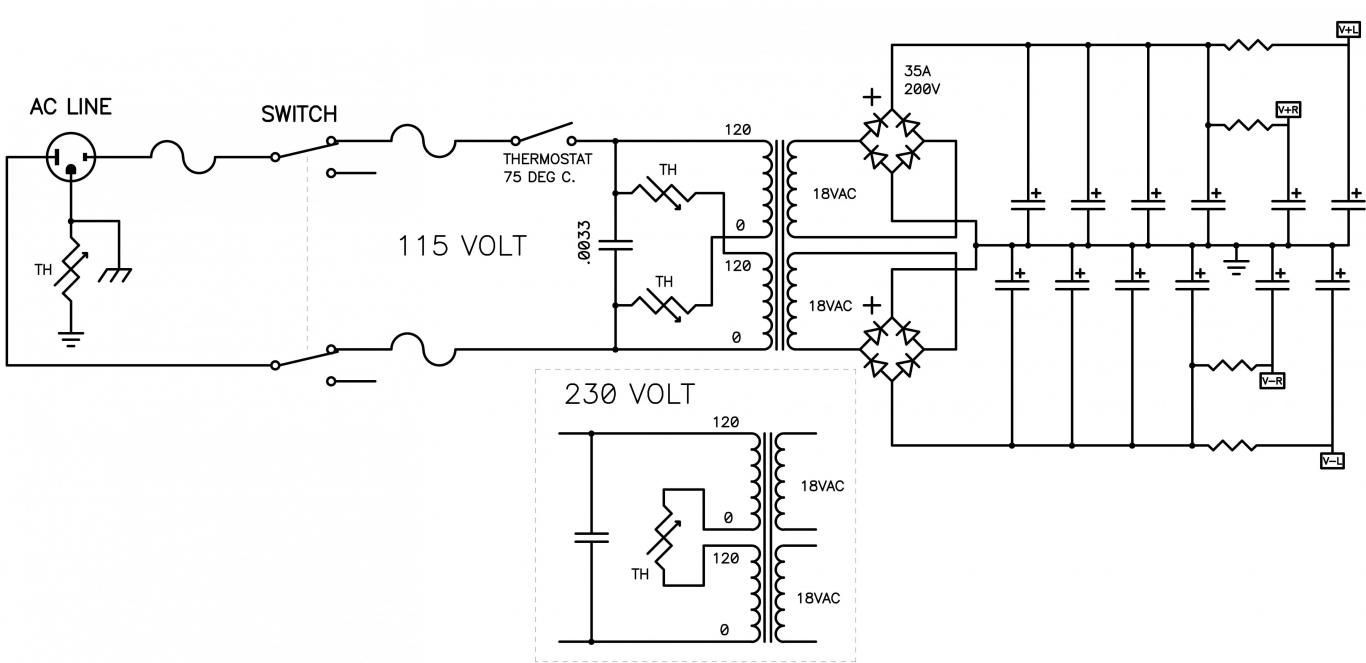

    Do tego zasilanie ma więcej uF niż typowy Firt Watt.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
