Chiński DAC PCM1794 + AK4118 DAC

[moreniak]

W dniu 17.02.2020 o 17:10, McGyver napisał:

Otake:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Chodzi na standardowych drajwerach do CM6631.

Możesz też podłączyć dowolny inny moduł USB z wyjściem SPDIF. Ten DAC nie ma możliwości bezpośredniego wpięcia się pod I2S. Możesz się wpiąć tylko przez SPDIF (któryś tam PIN na grzebieniu, jak prześledzisz ścieżki od spodu to znajdziesz).

Wcześniej w tym wątku , jeden z kolegów opisywał gdzie można się wpiąć po I2S do PCM1794 ( 4 rezystory po 33om, obok siebie , jak dobrze pamiętam).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

16 godzin temu, moreniak napisał:

Wcześniej w tym wątku , jeden z kolegów opisywał gdzie można się wpiąć po I2S do PCM1794 ( 4 rezystory po 33om, obok siebie , jak dobrze pamiętam).

Owszem, ale jak wylutujesz te rezystory to tracisz wejścia SPDIF. A to są rezystory SMD, więc lutowanie tego jest dość upierdliwe.

[gavron04]

Nie przesadzajmy już z tym, że wylut rezystorów 1206 czy tam 0805 jest upierdliwe. Jak ktoś nie miał nigdy z nimi styczności to po prostu więcej cierpliwości.



I nie tracimy wejść SPDIF. Wystarczy taki przełącznik i mamy full opcje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

1 minutę temu, gavron04 napisał:

I nie tracimy wejść SPDIF. Wystarczy taki przełącznik

Tak, a podłączenie tego switcha w miejsce po wylutowanych opornikach SMD nie jest upierdliwe nic a nic ?

[gavron04]

Jak ktoś ma problem z wylutowaniem rezystorów, montażem goldpinów w miejsce rezystorów to zapraszam ? Ja to robiłem na szybko i wygląda jak wygląda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

można dać 2x4pin.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

1 godzinę temu, gavron04 napisał:

problem z wylutowaniem rezystorów, montażem goldpinów w miejsce rezystorów

A jednak nie jest to takie hop-siup:


W dniu 8.03.2019 o 18:23, gavron04 napisał:

Uwaga - nie biorę odpowiedzialności za brak umiejętności lutowania i ewentualne uszkodzenie PCB.



[Jonasz Śnieżyński]

Goldpiny w tym miejscu są jednorazowe, bardzo łatwo przy wpinaniu i wypinaniu urwać pad lutowniczy.

Jedyna opcja to wiercenie w PCB na przelot ale z drugiej strony jest masa i trzeba by ją wyskrobać.

Radzę ostrożnie z takimi zabawami, mogę komuś pomóc z lutowaniem jak ma jakieś wątpliwości ?

Edytowane 9 Marca 2020 przez Jonasz Śnieżyński

[gavron04]

Nie obrażając nikogo, ale jak ktoś ma dwie lewe ręce to niech lepiej się za to nie zabiera. Tyle w temacie. Każdy zna swoje możliwości i podejmuje "ryzyko" na swoją odpowiedzialność.

Z urywaniem padów to też już nie ma co przesadzać. Trzeba by nie wiadomo jak zacisnąć pin w gnieździe żeńskim, żeby wyrwać razem z padami piny, które wlutowaliśmy. Gotowe taśmy, które są dostępne na allegro są ok i trzeba szarpać wszystkie piny na raz, żeby cokolwiek urwać.. Ale to i tak wg mnie nie urwie tego co wlutował..

Jak już ktoś ma takie wątpliwości i się boi, że zaraz całą PCB oderwie to niech sobie przyklei te piny, lub po prostu przylutuje kabelki...

Wypinałem to lekko z 10-12 razy podczas testów i PCB jest cała, pady na swoim miejscu.

Dużo osób wymienia w tym DACu elementy z różnych dziwnych powodów i jakoś się nie boi o to, że razem z elementami wyjdą pady/przelotki. A nagle z SMD widzą problem? ?

Jak ktoś planuje się zabrać za przeróbkę to niech samemu sobie odpowie czy jest w stanie to wykonać. Jeśli nie jest, a bardzo by chciał wykonać przeróbkę to niech to odda komuś kto ma umiejętności manualne.



Dalsza dyskusja nt jakości PCB i możliwości urwania czegokolwiek nie ma sensu.



Pozdrawiam

Edytowane 10 Marca 2020 przez gavron04

[Jonasz Śnieżyński]

11 godzin temu, gavron04 napisał:

Nie obrażając nikogo, ale jak ktoś ma dwie lewe ręce to niech lepiej się za to nie zabiera. Tyle w temacie. Każdy zna swoje możliwości i podejmuje "ryzyko" na swoją odpowiedzialność.

Z urywaniem padów to też już nie ma co przesadzać. Trzeba by nie wiadomo jak zacisnąć pin w gnieździe żeńskim, żeby wyrwać razem z padami piny, które wlutowaliśmy. Gotowe taśmy, które są dostępne na allegro są ok i trzeba szarpać wszystkie piny na raz, żeby cokolwiek urwać.. Ale to i tak wg mnie nie urwie tego co wlutował..

Jak już ktoś ma takie wątpliwości i się boi, że zaraz całą PCB oderwie to niech sobie przyklei te piny, lub po prostu przylutuje kabelki...

Wypinałem to lekko z 10-12 razy podczas testów i PCB jest cała, pady na swoim miejscu.

Dużo osób wymienia w tym DACu elementy z różnych dziwnych powodów i jakoś się nie boi o to, że razem z elementami wyjdą pady/przelotki. A nagle z SMD widzą problem? ?

Jak ktoś planuje się zabrać za przeróbkę to niech samemu sobie odpowie czy jest w stanie to wykonać. Jeśli nie jest, a bardzo by chciał wykonać przeróbkę to niech to odda komuś kto ma umiejętności manualne.



Dalsza dyskusja nt jakości PCB i możliwości urwania czegokolwiek nie ma sensu.



Pozdrawiam

Zgadzam się z tym, że trzeba mierzyć siły na zamiary,

po prostu wiem do czego ludzie są zdolni i czym próbują coś "rzeźbić" ponieważ naprawiam między innymi elektronikę po różnych magikach ? Fakt, nie ma sensu dalej o tym dyskutować .

[LukasM]

Witam szanowne grono forum audiostereo,  posiadam tego chińskiego DACa PCM1794 + AK 4118, i po podpięciu do mojego zestawu pojawił się następujący problem, mianowicie prawy kanał gra nieczysto, charczy przy pewnych częstotliwościach, zarówno przy COAX jak i optyku, może ktoś ma pomysł co trzeba by było zrobić , albo co wymienić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

W dniu 16.03.2020 o 14:19, LukasM napisał:

co wymienić?

Prawdopodobnie opampy.

[LukasM]

Jeśli opampy to by była bardzo dobra wiadomość, bo i tak miałem je wymieniać w przyszłości.



[thomas_XLR]

Opamy + kondensatory foliowe wokół opamów są w pierwszej kolejności do wymiany na właściwe bo nie odpowiadają rzeczywistym i docelowym parametrom + wymiana diód na schotky + stabilizatory liniowe na lepsze. Na 26 stronie masz mój opis.

Edytowane 19 Marca 2020 przez thomas_XLR

[azael]

W dniu 18.03.2020 o 19:11, LukasM napisał:

Jeśli opampy to by była bardzo dobra wiadomość, bo i tak miałem je wymieniać w przyszłości.



Na razie wsadź co masz w szufladzie (opamy). Sprawdzisz czy nie będziesz musiał zabrać się za SMD, a to może się mniej opłacać. Piszę z autopsji, nie ze szklanej kuli.

[LukasM]

Dzięki wszystkim za podanie mi pewnego tropu, narazie DAC jest na oględzinach u mojego znajomego elektryka. Może ktoś ma namiary na lepsze opamy do tego DACa , gdzie można je dostać? Może ktoś ma na zbyciu?



[Kris_54701]

11 godzin temu, LukasM napisał:

Dzięki wszystkim za podanie mi pewnego tropu, narazie DAC jest na oględzinach u mojego znajomego elektryka. Może ktoś ma namiary na lepsze opamy do tego DACa , gdzie można je dostać? Może ktoś ma na zbyciu?



Mam najlepiej brzmiące w tym układzie czarne kostki

[oleq]

Czy do tego DAC'a lepiej zastosować kartę XMOS z CPLD czy bez?

[Krym]

Witam

Przeczytałem cały wątek.

Poda ktoś namiar na analogówkę od "muzga".

Oczywiście dac z tematu zamówiłem.

Dziękuję wszystkim za tyle materiału do studiowania .

Będziemy lutować.

[Daniel_68412]

13 minutes ago, Krym said:

Poda ktoś namiar na analogówkę od "muzga".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  namiar na sklep

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krym]

Dziękuję,za szybką odpowiedź.

Jak macie  więcej o  dedykowanej dla naszego Dac to proszę o więcej do poczytania.

Na przykład  na tych lampkach co Kris użył.

[McGyver]

Nie ma czegoś takiego jak "dedykowana do tego DACa lampowa analogówka", natomiast analogówka Muzga jest w dużym stopniu uniwersalna, Muzg gdzieś na forum opisywał jak dobrać elementy by jego analogówkę zgrać z PCM1794.

[Krym]

To by było ok.

Poczekam  ,może ktoś podrzuci linki.

W miedzy czasie przyjdą :plytka i xmos u8.

Swoją drogą ,przy zamawianiu toroida z toroidy.pl.Zawsze mówią że doliczyć trzeba 40 zł za projekt.

Mnie też skasowali ,a przecież  ludzie z forum kupowali.

Sprawdźmy więc kto kupił transformator  z  odczepami

12-0-12 v 1.5

9v-1A

9v1A

Lub  bardzo podobny,pytałem się przed zakupem.

Pan stanowczo zaprzeczył,więc zamówiłem+ 40 zł za projekt zapłaciłem.



[McGyver]

21 minut temu, Krym napisał:

Swoją drogą ,przy zamawianiu toroida z toroidy.pl.Zawsze mówią że doliczyć trzeba 40 zł za projekt.

Mnie też skasowali ,a przecież  ludzie z forum kupowali.

Sprawdźmy więc kto kupił transformator  z  odczepami

12-0-12 v 1.5

9v-1A

9v1A

Lub  bardzo podobny,pytałem się przed zakupem.

Pan stanowczo zaprzeczył,więc zamówiłem+ 40 zł za projekt zapłaciłem.

Przecież to popularne wartości. Mnie by czymś takim zniechęcili już na starcie, i zamówiłbym od kogoś innego albo bym kupił znacznie lepsze trafo R-core od Chińczyka za 30 dolarów.

No i pamiętaj że będziesz potrzebował jeszcze jedno trafo do zasilania analogówki lampowej.

Tym samym w ogóle nie będziesz potrzebował napięć 12-0-12V bo opampów się pozbywasz i nie będziesz ich zasilał. Pospieszyłeś się z tym trafolem i niepotrzebnie wydałeś pieniądze.

[Krym]

Napisz proszę kolego jakie odczepy potrzebne do  tej końcówki lampowej to może nie za późno.

Wyśle imail.

Będę miał  poczucie że coś specjalnie do mnie projektują. Za 40 zl

[McGyver]

Najlepiej byłoby dać dwa trafole. Jeden mały EI 9V/400-500mA, 9V/400-500mA do cyfry
I osobny toroid do lampowej analogówki, a jakie napięcia? To już zależy jakie lampy zastosujesz i jaki zasilacz do nich.

[Krym]

Ok,tak zrobię.

Jakby ktoś znalazł te wątki od muzga to poproszę.



Oczywiście o dopasowaniu tej końcówki do naszego dac z wątku.

[Muzg]

Tutaj masz opis płytki. Schematy dla popularnych układów są na dole strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[thomas_XLR]

4 godziny temu, Krym napisał:

Jak macie  więcej o  dedykowanej dla naszego Dac to proszę o więcej do poczytania.

Tutaj masz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) , grupowe zamówienie i poruszane problemy

3 godziny temu, McGyver napisał:

znacznie lepsze trafo R-core od Chińczyka za 30 dolarów.

Podobnie uważam jak kolega McGywer , trafo chińczyk w pierwszej kolejności dla płytki PCM1794 AK4118  , R-Core (bo nie zapłacisz dużo ) ewentualnie jak będziesz kupował płytkę do analogu od kolegi Muzg (polecam  , jakość wykonania, lepsze podzespoły ,  nie musisz  samemu kompletować elementów i płacić kilkukrotnie za kuriera z różnych źródeł dostaw)  dokup od niego trafo do tego analogu zasilacz + trafo Ogonowskiego i masz problem z głowy. Owszem to kosztuje ale warto.

Ewentualnie możesz popytać się jeszcze w firmie "Badel Elektronik" która jest "firmą matką" dla  Poltrafo (taką otrzymałem informację bezpośrednio od nich ) . Obie firmy  są ze Świdnicy i jakość jest z tego co porównywał kolega Gavron04  dobra a nawet w niektórych aspektach od Poltrafo jeszcze lepsza nie mówiąc już o Toroidach (gdzie życzą sobie dużo w zamian oszczędzają na czym się da).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  ( Poltrafo kontra Badel).   Sam się przymierzam po rozmowie z sympatyczną panią z Badela do zakupu ok 4 traf w tym do analogu.

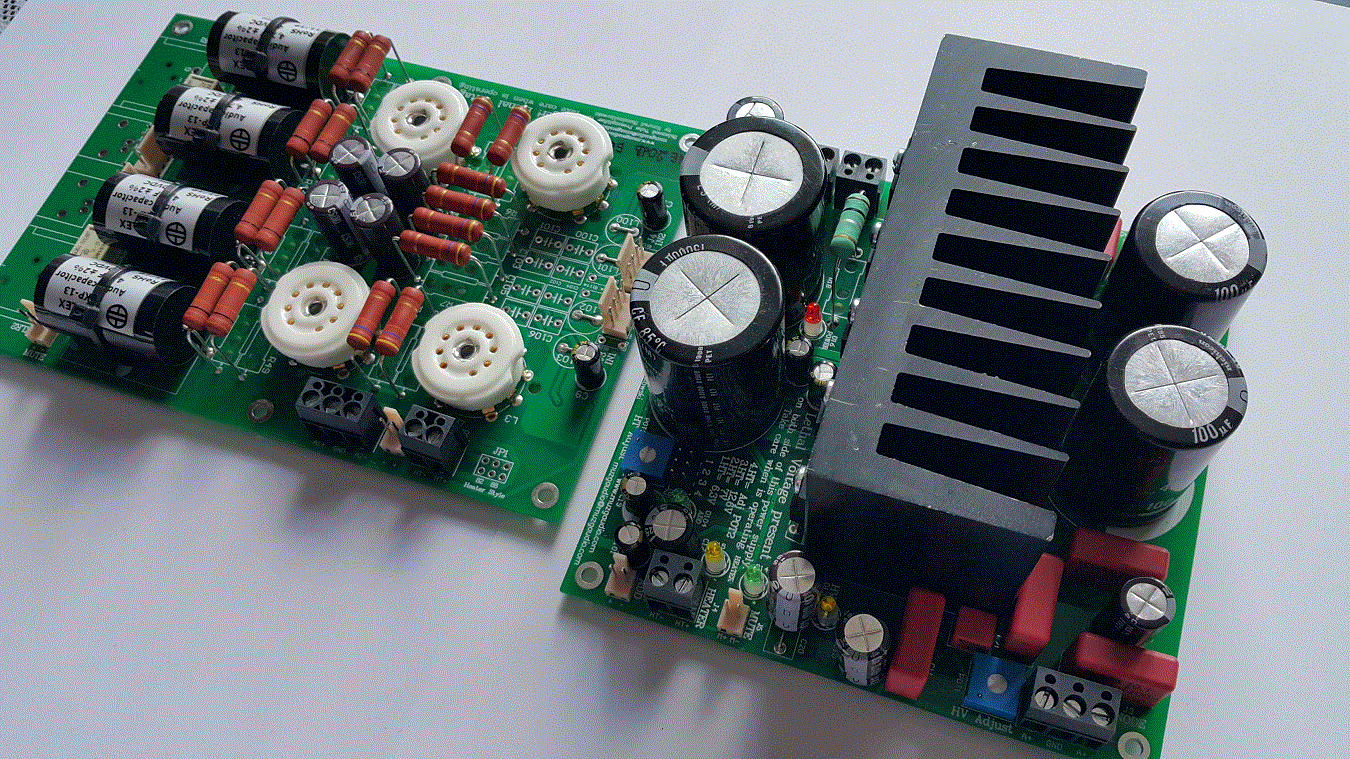

Co do płytki analogu poniżej masz zdjęcie wykonania płytki + zasilacza od kolegi Muzg. Uwierz naprawdę warto mimo ceny. Jakbym miał jeszcze raz pieprz....ć się w kompletowanie i lutowanie bez wahania wybrałbym co kolega Muzg proponuje . Niech inni się wypowiedzą co zakupili np kolega Kris54_701.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Czerwca 2020 przez thomas_XLR

[Krym]

Plan się zrodził taki:

Trafo  przyjedzie z toroidy,płytki LCD ,

xmos u 8

Wsadzi się do obudowy włączy i porównam z tym co mam.tj dragon flay Black z lampką Reduktora szumu.

Mam nadzieję że będzie gorzej.

Później diody kondensatory i co tam jeszcze.

Opampy no i Analog na lampie płytki muzg.com

Teraz czytam wszystko co    linkujecie i piszecie

Czekam na Krisa  i opis jego analogu na 6n1p.







[Krym]

Albo 6n6p
