DAC - PCM56, PCM61.

Recommended Posts

Pierwsze płytki zostały wysłane, czekam na pozostałe wpłaty/dane do wysyłki. Na diyaudio.pl otwieram zbiorowe zamówienie na płytki. Materiały o których mówiłem wrzucę jutro lub w czwartek.



Jeżeli chodzi o analog - myślę, że spróbuję zrobić PCB z możliwością polutowania WKWA i SRPP, ale zobaczymy czy się zmieszczę. Bardzo się cieszę że jest dyskusja i bardzo proszę o sugestie i najlepiej - przykładowe schematy :)

Share this post


Link to post
Share on other sites

Po co robić PCB pod wkwa/srpp ? bikerbo sprzedaje po kilkanaście zł.


Staram się być melomanem ale zamiłowanie do DIY czyni czasem ze mnie audiofila.

Share this post


Link to post
Share on other sites

Chce zrobić stereo wraz z buforem na 6N30P, jako kompletny moduł do lampizacji tego DACa :)

Share this post


Link to post
Share on other sites

Dobry pomysł z tą uniwersalną PCB pod stopień lampowy.

Ja chce iść o krok dalej i dołożyć na płytce stopnia jeszcze zasilacz na lampie:) bo praktyka potwierdza ze gra to lepiej „granie na krzemie i na lampie to tak jak grać w piłkę na betonie i parkiecie dębowym” :)

Poza tym może iść o krok dalej i pokusić się o jakies lampki oktalowe ? - przesłuchałem ostatnio kilka konfiguracji z novalami serii ecc... czy 6N... i wygrała legenda 6sn7. Jak ta lampa grzmi z dobrym DACiem to szczena opada.

Share this post


Link to post
Share on other sites

Ja bym użył innego porównania prostownik krzemowy to jak grać na murawie a lampowy to jak grac w błocie - zasadniczo zabawa jest przednia ale czy do końca o to chodzi?

Edited by Seyv

Staram się być melomanem ale zamiłowanie do DIY czyni czasem ze mnie audiofila.

Share this post


Link to post
Share on other sites

Przywołując to porównanie miałem na myśli wyższość prostownika lampowego nad krzemowym wpływająca na harmonię i dynamikę - wiec gdzie tu jest zabawa :) dla mnie to atut - ale to tak jak z kobietami każdy ma swój gust.

Share this post


Link to post
Share on other sites

Czyżby moja inspiracja.? :)

Owszem :)



Przywołując to porównanie miałem na myśli wyższość prostownika lampowego nad krzemowym wpływająca na harmonię i dynamikę - wiec gdzie tu jest zabawa :) dla mnie to atut - ale to tak jak z kobietami każdy ma swój gust.



Do zasilacza lampowego nikt mnie nie przekona, mam dwa projekty na MOSFETach i bardzo je lubię :)



Jeżeli chodzi o lampki oktalowe i inne wariacje - może kiedyś. Na razie stawiam pierwsze poważne kroki w lampach no i ogranicza mnie też budżet.

Share this post


Link to post
Share on other sites

Dobry pomysł z tą uniwersalną PCB pod stopień lampowy.

Ja chce iść o krok dalej i dołożyć na płytce stopnia jeszcze zasilacz na lampie:) bo praktyka potwierdza ze gra to lepiej „granie na krzemie i na lampie to tak jak grać w piłkę na betonie i parkiecie dębowym” :)

Poza tym może iść o krok dalej i pokusić się o jakies lampki oktalowe ? - przesłuchałem ostatnio kilka konfiguracji z novalami serii ecc... czy 6N... i wygrała legenda 6sn7. Jak ta lampa grzmi z dobrym DACiem to szczena opada.



Z jakimi Dacami stosowales /słuchałem 6sn7?



Te Daci z wątku są dacami pradowymi z niklym pradami i wymagają dość sporego wzmocnienia.



Ale jak już iść w 6sn7 To polecam lampy alladyna: 6F8Q.



Najtańsze 6F8Q grają lepiej od drogich Melzow1578 czy Sylvani bad boy.

Edited by Yasica

Share this post


Link to post
Share on other sites

Holgin nie ma problemu - zrób jakaś fajna PCB pod stopień novalowy ja zrobię pod oktale i będzie ok :)

Pytanie do Yasica - a masz jakaś fajną aplikacje tej 6F8Q ? Pod DACa ? Jestem za .. aby używać nawet najbardziej egzotycznych lamp o ile się nadają do konkretnej aplikacji.

Share this post


Link to post
Share on other sites

Holgin nie ma problemu - zrób jakaś fajna PCB pod stopień novalowy ja zrobię pod oktale i będzie ok :)

Pytanie do Yasica - a masz jakaś fajną aplikacje tej 6F8Q ? Pod DACa ? Jestem za .. aby używać nawet najbardziej egzotycznych lamp o ile się nadają do konkretnej aplikacji.



Nie.

W żadnym Dacu nie słuchałem jej.

Moje doświadczenie opieram na testach w moim (W sensie że ja jestem właścicielem, osobiście żaden że mnie konstruktor czy projektant) lampiaku gdzie pierwotnie 6sn7 były jako wejściową po połowie plus po jednej na kanał jako driver dla 6C33C (diabelki)

Edited by Yasica

Share this post


Link to post
Share on other sites

Ale jak już iść w 6sn7 To polecam lampy alladyna: 6F8Q.



A cóż to za Alladyn wymyślił nieistniejącą lampę 6F8Q.

Share this post


Link to post
Share on other sites

Holgin nie ma problemu - zrób jakaś fajna PCB pod stopień novalowy ja zrobię pod oktale i będzie ok :)

Pytanie do Yasica - a masz jakaś fajną aplikacje tej 6F8Q ? Pod DACa ? Jestem za .. aby używać nawet najbardziej egzotycznych lamp o ile się nadają do konkretnej aplikacji.

Z egzotycznymi lampami jest ten problem, że jeśli nie podejdą pod system ciężko jest je wymienić na coś innego. Akurat z Yasicą mamy odmienne systemy ( oraz akustykę co jest bardzo istotne) i już wielokrotnie się przekonałem że coś co sprawdza się u mnie u niego już nie i na odwrót. Dlatego preferuję lampy których jest duży wybór bo co sprawdza się u jednego u drugiego już nie koniecznie.


Staram się być melomanem ale zamiłowanie do DIY czyni czasem ze mnie audiofila.

Share this post


Link to post
Share on other sites

A cóż to za Alladyn wymyślił nieistniejącą lampę 6F8Q.



Mój błąd, pisałem z głowy .

Miało być 6F8G.



Przepraszam za wprowadzenie w błąd.



Ale mogłeś zelo7 skorygować mnie, skoro zadałeś sobie trud żeby sprawdzić ze takiej lampy jaką napisałem nie ma w ogóle ;)

Jak ciągle zastanawiasz się o jaką lampę chodzi to proszę bardzo :



https://www.radiomuseum.org/tubes/tube_6f8g.html



Pozdrawiam.

Edited by Yasica

Share this post


Link to post
Share on other sites

Ale mogłeś zelo7 skorygować mnie, skoro zadałeś sobie trud żeby sprawdzić ze takiej lampy jaką napisałem nie ma

Nie zadałem sobie trudu i nie sprawdzałem ,wiedziałem ,że taka lampa nie istnieje ,ale wszystko jest na tym świecie możliwe.

Share this post


Link to post
Share on other sites

Chce zrobić stereo wraz z buforem na 6N30P, jako kompletny moduł do lampizacji tego DACa :)



Mam propozycję, żeby rozważyć opcję zrobienia PCB do krzemowego D1 N. Passa:

http://www.audiostereo.pl/pass-d1-iu_27391.html



lub, tego samego konstruktora, schemat konwersji ZEN:

http://www.firstwatt.com/pdf/art_zen_iv.pdf



To byłaby opcja jeden, lampa dopiero w opcjii dwa.

Dlaczego tak, chodzi o mozliwość odniesienia lampy do referencyjnego, czyli sprawdzonego i dobrego ukladu półprzewodnikowego.

Bonusem ukladów N. Passa jest ich prostota.

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Jeśli chodzi o ZEN-a to potrzebne są sparowane jfety. Na Idss 10mA. Na eBay drogo sobie życzą.



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Share this post


Link to post
Share on other sites

Tak, to jest główny powód, dlaczego tego układu nie robiłem, choć nie raz ten temat się pojawiał. Dostępność JFETów.

Rozglądałem się za JFETami w SMD, potrzebna jest para komplementarna. Gdyby ktoś znalazł, mogę zrobić PCB.

Share this post


Link to post
Share on other sites

Tak, to jest główny powód, dlaczego tego układu nie robiłem, choć nie raz ten temat się pojawiał. Dostępność JFETów.

A D1 I/U?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites




Pomiar za pomocą programu ARTA, karta EMU 0202, sygnał 0dBFs :) "trawa" na pomiarze to właśnie szum, sygnał jest na poziomie -3dB, więc jest ponad 130dB. Oczywiście jeżeli ktoś widzi jakieś nieprawidłowości proszę od razu pisać, chcę żeby pomiary były rzetelne :)



Wyniki są naprawdę fajne, zobaczymy jak wypadną odsłuchy :)

Share this post


Link to post
Share on other sites

Ta trawe trzeba jeszcze zsumowac po calym zakresie czestotliwosci. Ja obstawiam, ze jest jakies 110dB.

Share this post


Link to post
Share on other sites

SNR to jest stosunek mocy sygnalu do mocy szumu. Jakbys zwiekszyl pasmo, a rozdzielczosc FFT zostawil ta sama, to szumu bys lapal wiecej, ale trawa by sie nie podniosla.



Jak zmniejszysz dwukrotnie rozdzielczosc, to szum z dwoch binow bedzie w jednym, wiec trawa sie podniesie, mimo ze sam sygnal sie nie zmienil.



Taki np. PCM1792 ma SNR podane kolo 132dB, a ta trawa jest kolo -160dB.



Najprosciej to chyba zmierzyc w RMAA, bo on sam sumuje. Ja to 110dB obstawiam, bo róznica miedzy THD a THD+N to 0.0003 p.p.

Share this post


Link to post
Share on other sites

A widzisz, warto rozmawiać, bo człowiek się czegoś może nauczyć :)

Teraz robiłem pomiary dla innych kości, tj:

-PCM56J - gra

-YM4113 - gra (na 5V)

-AD1860 - szumi :( będę musiał podejść jeszcze raz do tego tematu



Po ponownym trymowaniu PCM61L była różnica 0.0001%, czyli SNR 120dB, przy czym zaznaczam, że na tym poziomie w sumie dokładność pomiaru jest swego rodzaju ograniczeniem.

Ten kalkulator jest przydatny w przeliczaniu % na dB i na odwrót:

http://www.sengpielaudio.com/calculator-thd.htm

Share this post


Link to post
Share on other sites

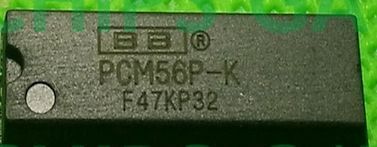

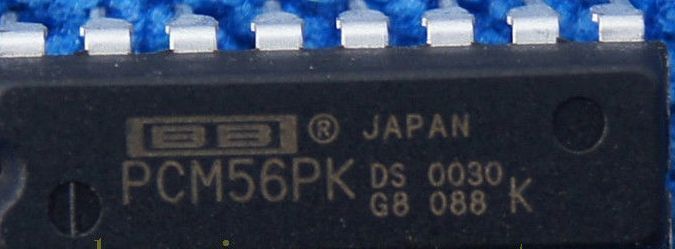

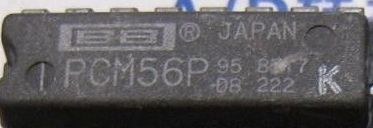

Czy ktoś z Szanownych Kolegów zna się i może zaopiniować oryginalność poniższych wersji przetwornika PCM56 w gradacji - K? Jeśli mielibyście kupować, to na które zdecydowalibyście się ?








Świetna poglądowa galeria (nie moja) dot. TDA1541(A):

www.maxdat.eu/_galeria/Foto%20TDA1541.html
