DAC - PCM56, PCM61.


Holgin
 Share

Recommended Posts

Zrobiłem pomiar w działającym odtwarzaczu z AD1860N. Clock to około 6.7MHz przy Fs 352.8 kHz. Poczytałem trochę i CLK/LE/DATA nie są synchroniczne w filtrach które grają z DACami tego typu. Przejrzałem trochę schematów i czasami na linii danych czy zegarów jest RC typu 200R/20pF, ale to nie pomogło. Jak będę mieć oscyloskop popatrzę na przebiegi i ich poziom, ale obawiam się, że może chodzić o dobór zegarów i nie da się tego prosto przerobić.

Link to comment
Share on other sites

  • 1 month later...
  • 2 months later...

Co prawda nikt tutaj nie wykazuje zainteresowania tym DACiem, ale o bezpieczeństwie warto zawsze wspomnieć:

Połączone AD811 i AD797 w pewnych konkretnych sytuacjach/aplikacjach potrafią się wzbudzić i usmażyć głośniki wysokotonowe. Nie mówię tutaj konkretnie o tym projekcie, mój osobisty egzemplarz gra odkąd projekt został opublikowany na tych WO, 100% oryginały i problemu nie ma, ale w przypadku innego projektu, z inną aplikacją analogu, opublikowanego na tym forum (PCM58), kilka razy tak się zdarzyło, że głośniki poszły z dymem :) Dlatego zalecam ostrożność.

Z moich doświadczeń wynika, że 4 warstwowe PCB pozytywnie wpływa na stabilność WO, a dobrze poprowadzone odsprzęganie oraz zastosowanie elementów SMD a nie THT w podstawkach (dodatkowe rezystancje/pojemności) też pomaga, ale mimo wszystko, wypada wspomnieć.

I myjcie płytki w izopropanolu :)

Link to comment
Share on other sites

  • 7 months later...

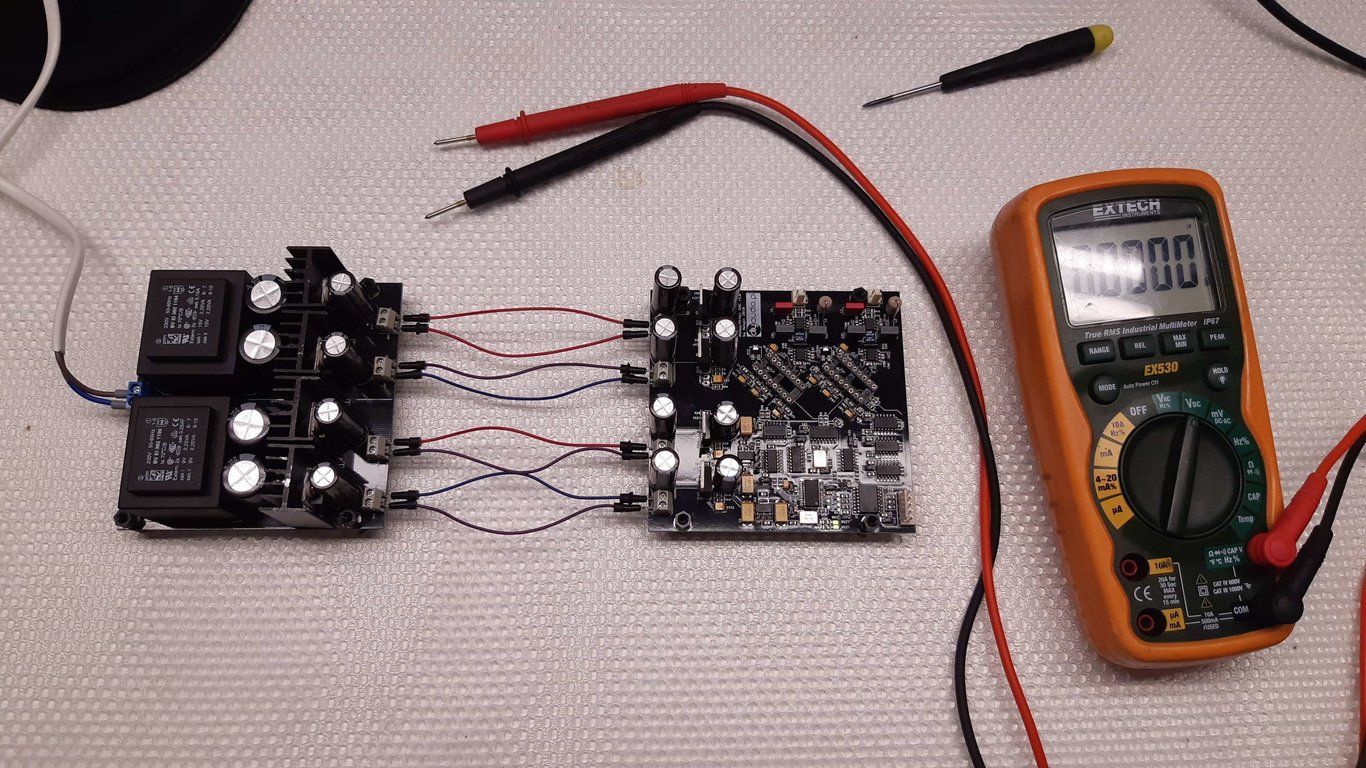

Jakby ktoś potrzebował zdjęć w dużej rozdzielczości w celu sprawdzenia polaryzacji tantali to zapraszam. Na PCB dla obudów A i B niestety brakuje opisówki ?

Jeśli chodzi o sam projekt, słuchałem na PCM61, całość bardzo przyjemnie gra.

Na wyjściu PCM  jak i padach "SEL" (16/18bits) wlutowałem goldpiny z rastrem 2.54mm (lekko wygięte). Dzięki czemu można łatwo przepiąć jumperkiem tryb.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 69901d732357473880881b3a88ab7d3a_1565898



Jedynie uwaga co do zasilacza i stabilizatora 7915 - niestety, ale bez obciążenia lubi podać na wyjściu zamiast -15VDC to -18 lub nawet -19VDC (przy napięciu wejściowym -28VDC). Dopiero po obciążeniu np LEDem napięcie spada do prawidłowej wartości). Także warto na to zwrócić uwagę jeśli ktoś by używał tego zasilacza z innym układem niż DAC na PCM.



Zdjęcie w dużej rozdzielczości:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by gavron04

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites

Cieszę się, że ktoś składa, słucha i nawet się podoba ? Dużo można w analogu zmienić, poprawić, eksperymenty są opisane trochę w wątku na sąsiednim forum.

13 godzin temu, gavron04 napisał:

Jedynie uwaga co do zasilacza i stabilizatora 7915 - niestety, ale bez obciążenia lubi podać na wyjściu zamiast -15VDC to -18 lub nawet -19VDC (przy napięciu wejściowym -28VDC). Dopiero po obciążeniu np LEDem napięcie spada do prawidłowej wartości). Także warto na to zwrócić uwagę jeśli ktoś by używał tego zasilacza z innym układem niż DAC na PCM.

To w sumie ciekawe - nigdy mi się nie przydarzyła taka historia ze stabilizatorami LM31X/LM78XX. Części jak rozumiem z kitu? Zawsze lutując taki zasilacz sprawdzam go na sucho i napięcia są takie jak powinny.

Co do opisówki - gdzieś w temacie powinien być zrzut z EAGLE gdzie polaryzacja jest zaznaczona, aczkolwiek i tak muszę się w końcu zebrać i poprawić bibliotekę, bo na oryginalnej z EAGLEa nie widać polaryzacji na PCB z fabryki. Mnie też to czasem irytuje ?

Link to comment
Share on other sites

317 337 kiedyś czytałem, żeby poprawnie działały trzeba je obciążyć np ledem.

Ale z 7915 pierwszy raz się spotkałem. Miałem drugi zasilacz gdzie nie było tego problemu, ale tam był stabilizator innego producenta. Na tym gdzie zauważyłem problem to były elementy zamówione z tme , oryginalne ST. Zamówiłem nowe sztuki, ale problem był ten sam. Jak trochę pogooglujesz to znajdziesz temat na diyaudio.com , że ten problem przy 7915 jest znany

Zasilacz złożony na elementach z kitu jest ok. Ten na którym był problem jest na

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  . Jak odkopiesz zamówienie na części to daj znać skąd zamawiałes 7915

Przeróbka biblioteki z tantalami to 5min ? a aktualnie ryzyko, żeby ktoś popełnił błąd jest spore ?

Edited by gavron04

www.gavron04.diyaudio.pl układy audio

Link to comment
Share on other sites

  • 3 weeks later...
  • 7 months later...
  • 5 months later...
W dniu 29.06.2018 o 12:46, Holgin napisał:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pytanie z innej beki, ten ferryt robi robote ? to niebieskie to trafo czy jakiś filtr ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 3 weeks later...
  • Moderatorzy
1 minutę temu, Macios napisał:

Ma ktoś do sprzedania kostki DAC do tego projektu ?

Zdaje się że mam parkę PCM61P-L sprawne oryginały, wyluty z cedeka w którym zdechła mechanika.

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

1 minutę temu, McGyver napisał:

Zdaje się że mam parkę PCM61P-L sprawne oryginały, wyluty z cedeka w którym zdechła mechanika.

PW

1 minutę temu, Macios napisał:

PW

Nie idzie ?



Kenwood 5090,Rapsberry + Konwerter USB-I2S-SPDIF (JarekC)

Lampucera + bufor GIC (praca własna), Creek Evo2, Epos M22i

Link to comment
Share on other sites

16 minut temu, Macios napisał:

Ma ktoś do sprzedania kostki DAC do tego projektu ?

Ja mam też oryginały w dodatku wyższej gradacji J oraz N nielutowane, no potem wylutowywane, w dwóch edycjach do wyboru.

Nowsze z charakterystyczną grubą białą czcionką jak i starsze z lekkim ciemnobiałym opisem. (troszkę mają inny charakter)

Link to comment
Share on other sites

W dniu 4.09.2019 o 23:10, nick30 napisał:

Macie może jeszcze jedno PCB?

Powinienem mieć, jak chcesz, to daj cynk na PW.

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Link to comment
Share on other sites

Ja go uruchamiałem, jakiś czas temu. Ale osobie, co zakupiła i nie mogła go uruchomić ze względu na początkująca przygodę z elektroniką.

Jak to grało, powiem tak: naprawdę średnio. Sszczegółów nie będe pisał żadnych, bo nie wypada mi i jednoczesnie pomyśli ktoś, że zachwalam swój projekt. Mogę napisać na PW o osobie, której się ewentualnie zapytacie.

Link to comment
Share on other sites

Godzinę temu, arturp napisał:

Czy ktoś składał tego dac- a ostatnio ? jakieś problemy ? jak wam to gra ?

Składałem jakiś rok temu, DAC ruszył od strzału bez najmniejszych problemów.



Co do grania to nie będę się wypowiadać ponieważ:

- Mam bardzo słaby odtwarzacz CD, szukam czegoś do zakupu. BTW. Jeżeli możecie coś polecić do 1500 zł to prośba o propozycję ? (może być sprzęt używany)

- Nie mam bezpośredniego porównania z innym DAC. Czekam na kit z projektu VIVAro i wtedy cokolwiek będę mógł ocenić.

- Gram na kościach PCM56 (nie wiem czy to oryginały)

- Analog użyty ten z płytki DACa, to zapewne mocna obniża jakość grania.

- Nie trymowałem kości

Link to comment
