58 minut temu, takero napisał:

Rozszyfrowałeś schemat?

Tak. Niestety wszystkie notatki usunąłem z komputera. Ale jeśli jest to superważna sprawa można jeszcze raz podejść do tematu. Z pamięci- ten visatonowski RiPol to filtr 10Mh plus 100 mikro.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
Odnośnik do komentarza
Udostępnij na innych stronach
18 minut temu, jurek napisał:

Tak. Niestety wszystkie notatki usunąłem z komputera. Ale jeśli jest to superważna sprawa można jeszcze raz podejść do tematu. Z pamięci- ten visatonowski RiPol to filtr 10Mh plus 100 mikro.

na zdjęciach widzę że jest tam nawet więcej - dwa bipolary i trzy cewki.



BTW osłuchałeś tę konstrukcję ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Teraz, takero napisał:

na zdjęciach widzę że jest tam nawet więcej - dwa bipolary i trzy cewki.



O ile mnie pamięć nie zawodzi to dodatkowa korekcja impedancji. Dokładny opis (chyba nie rysunek) znalazłem na jakimś forum ( chyba niemieckojęzycznym).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
1 minutę temu, jurek napisał:

O ile mnie pamięć nie zawodzi to dodatkowa korekcja impedancji. Dokładny opis (chyba nie rysunek) znalazłem na jakimś forum ( chyba niemieckojęzycznym).

przeszukałem net z translatorem, widać za mało wnikliwie ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
7 minut temu, takero napisał:

przeszukałem net z translatorem, widać za mało wnikliwie ?

Wygrzebałem- źródła nie pamiętam (jakieś forum).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Teraz, jurek napisał:

Wygrzebałem- źródła nie pamiętam (jakieś forum).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Uuu, nie wiem jak do tego dotarłeś, ja nie znalazłem niczego podobnego ?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
9 minut temu, takero napisał:

Uuu, nie wiem jak do tego dotarłeś, ja nie znalazłem niczego podobnego ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Schemat jest do dużych organków. Załączone zdjecie zwrotnicy- do małych.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
6 minut temu, jurek napisał:

Schemat jest do dużych organków. Załączone zdjecie zwrotnicy- do małych.

Tak, ale spodziewałbym się bardziej czegoś takiego:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 6 miesięcy temu...
W dniu 13.02.2020 o 21:55, Ape napisał:

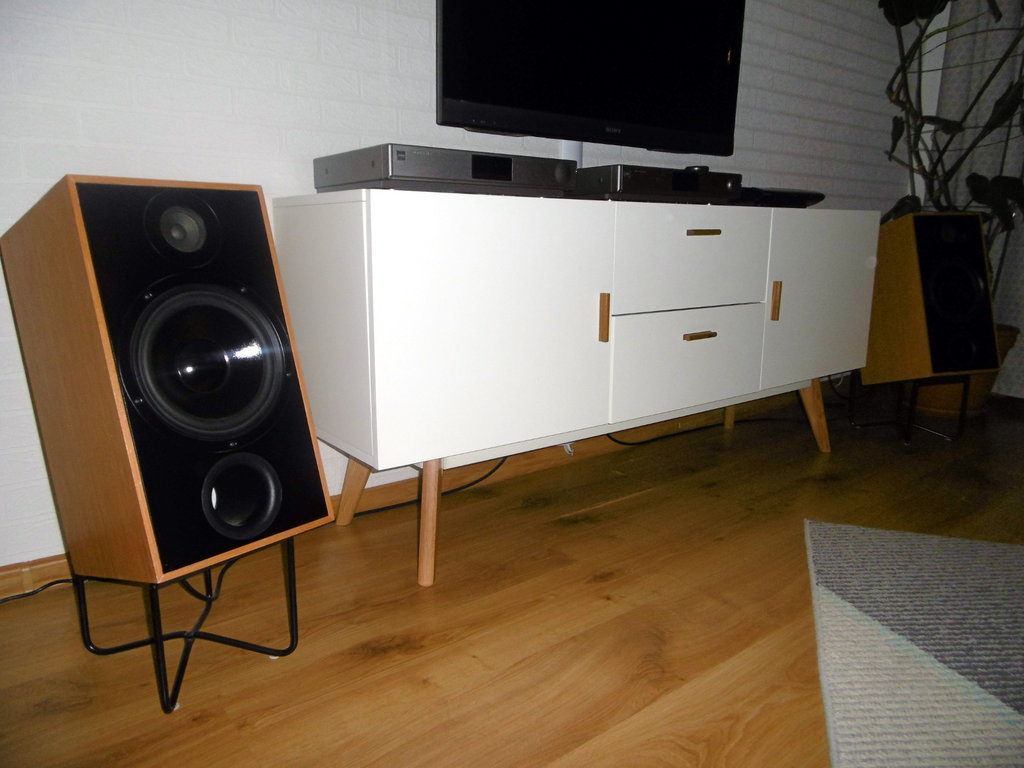

Kiedyś miałem W200S razem z TW70, czyli WLM La Scala Clone w obudowie monitor.

Było to naprawdę świetne granie,  jakość głośników nie obiecywała tego, co spece od WLM-a wymyslili.

Bardzo polecam to zestawienie

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  10.thumb.JPG.ca752b03cd819db444531b385fc09931.JPG

Cześć,

Ape jeśli możesz zamieść więcej info nt konstrukcji klonów Monitorów La scala monitor. Wydają się być bardzo interesujące.



Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Cześć,
Ape jeśli możesz zamieść więcej info nt konstrukcji klonów Monitorów La scala monitor. Wydają się być bardzo interesujące.

Pozdrawiam
Schemat i wymiary są do znalezienia w sieci, w razie czego mogę wspomóc na @, bo nie wiem czy taka publiczna publikacja jest dozwolona, chociaż z drugiej strony firma WLM już chyba nie istnieje. Jak coś to pisz na PW, ale materiały i tak będę mógł udostępnić w weekend.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

GŁOŚNIKOWY OPORNIK

Odnośnik do komentarza
Udostępnij na innych stronach

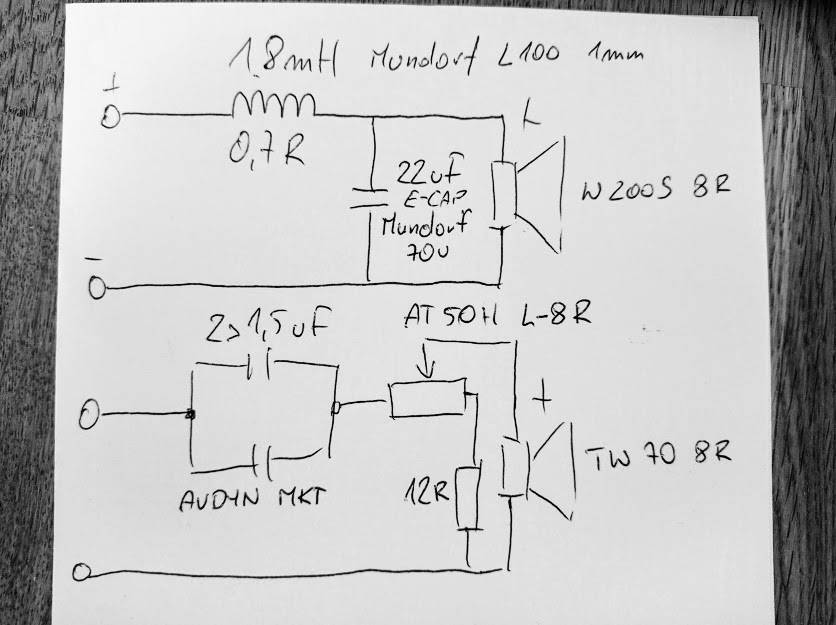

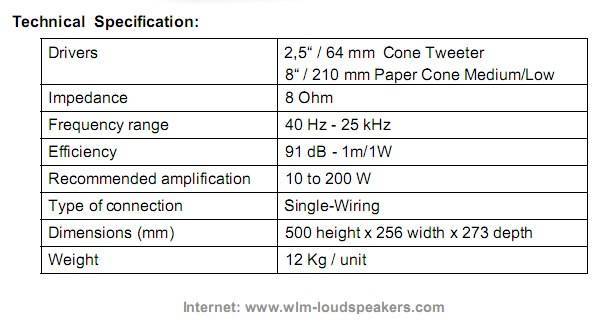

tak wgląda oryginał,

( schemat pochodzi z forum

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  )

IMG_4416 (Medium).JPG

IMG_4421 (Medium).JPG


WLM _spec.jpg

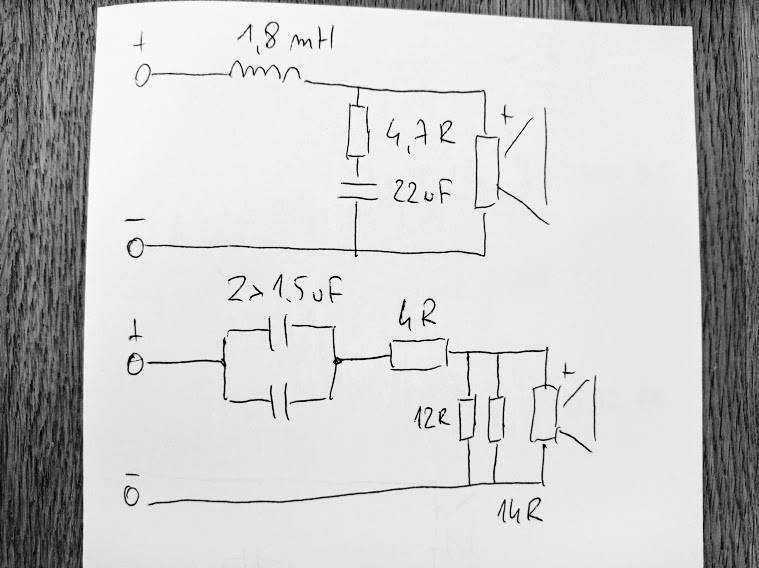

i jeszcze mała modyfikacja


PS. W sieci,bodaj diyaudio.pl, można jeszcze znaleźć inne, niestety błędne opracowanie schematu.

Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Ape

GŁOŚNIKOWY OPORNIK

Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 tygodnie później...

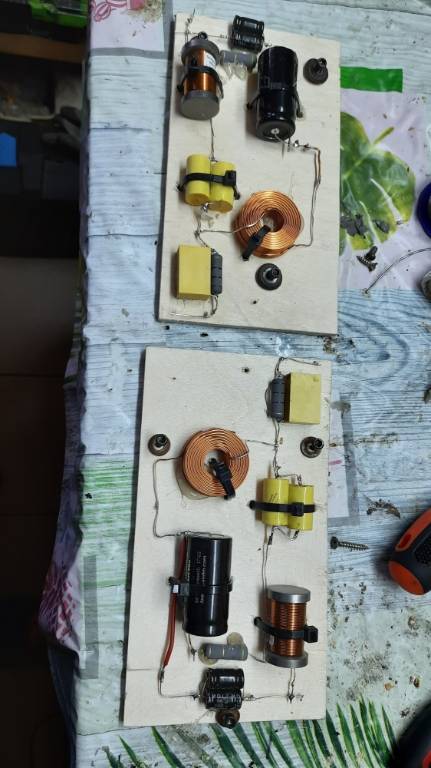

Niedawno zakończyłem prace związane z moim autorskim projektem, podobnym do WLM La Scala.

Wykorzystałem W200S 4R oraz polski GDM 10/60 z zamkniętym koszem i nieco usztywnionym lakierem zawieszeniem.
Dzięki temu przetwornik zyskał równiejsze pasmo a dodatkowo ciągnie do 17kHz!

Efekt przerósł najśmielsze oczekiwania 😉 Niedoceniane przetworniki, z których można wycisnąć niesamowicie dużo.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 miesiące temu...
W dniu 10.08.2021 o 15:24, robert19091990 napisał:

Niedawno zakończyłem prace związane z moim autorskim projektem, podobnym do WLM La Scala.

Wykorzystałem W200S 4R oraz polski GDM 10/60 z zamkniętym koszem i nieco usztywnionym lakierem zawieszeniem.
Dzięki temu przetwornik zyskał równiejsze pasmo a dodatkowo ciągnie do 17kHz!

Efekt przerósł najśmielsze oczekiwania 😉 Niedoceniane przetworniki, z których można wycisnąć niesamowicie dużo.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Super  ci to wyszło 🙂

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
