Witam.

Często w swoim Diy stosuję komponenty wymyślone i wyprodukowane przez szanownego kolegę Muzga. Proponuję ten temat by wspomóc Konrada w tym co robi.

Pytania typu który stabilizator zastosować czy jak obliczyć rezystor w Shunt mile widziane.Chyba każdy z nas miał coś od Muzga i posiada własne doświadcza.





Przedwzmacniacz lampowy V8.0 - MuFollower da radę dostosować go do 2xPcm1704 w trybie NOS? Chodzi o filtrowanie by to zagrało.

Mam pomysł na dac z rejestrem przesuwnym @JarekC

Myslę też o odpowiednim zasilaniu i odsprzegnięciu płytki rejestru.





Pozdrawiam.

Edytowane 27 Lipca 2020 przez krzysieks_2007

[daris666]

Co rozumiesz przez filtrowanie?

[krzysieks_2007]

Filtr dolnoprzepustowy na wejściu anologu po rezystorze konwersji.Czy powinien być w jakiś sposób dobrany do nos.

[daris666]

Ja tam bym ten filtr pominął całkiem ?

[krzysieks_2007]

Ciekawe rozwiązanie.Ja chciałbym jednak filtrowanie(dziala mi z 4xPCM1704 i filtrem fpga od.3lite więc myslę ze to dobra droga),dodatkowo chciałbym móc w MuFollower od Muzga samemu dobrać ostatecznie filtr pod swój system.

Słyszałem AudioNote potem znalazłem film z oscyloskopu co ten dac wypluwa na wyjściu.Dac grał kosmicznie dobrze.

Z drugiej strony muszę pomyśleć jaki sygnał audio będę podawał na dac.Myślałem tylko o 44,1.Filtr dobrany do 44.1 może np. nie zagrać z hires.Brak filtru zagra zawsze tak samo?Ciekawe.

Edytowane 28 Lipca 2020 przez krzysieks_2007

[Muzg]

13 godzin temu, krzysieks_2007 napisał:

Przedwzmacniacz lampowy V8.0 - MuFollower da radę dostosować go do 2xPcm1704 w trybie NOS? Chodzi o filtrowanie by to zagrało.

Staram się projektować dla Was filtry tak, aby nie wpływały na pasmo akustyczne (to jest dla mnie priorytet), a cięły jak najwięcej. Tutaj mamy fizycznie 3-rząd filtru, więc do oversamplingu jest to aż nadto, a do NOSa realnie może być mało. Jednak  Przykład filtru w załączniku (PCM1704).

16k tłumienie 0.05dB

22k tłumienie 0.5dB

44k tłumienie 7dB

66k tłumienie 16dB

88k tłumienie 22dB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Konrad, a jak wyglądają oscylogramy dla powiedzmy 10k , 20k ,40k, 60khz dla prostokąta . Sinus przypuszczam jest nienaganny. U mnie na filtrach z dataszitów no niespecjalnie to wygląda

[Muzg]

Filtry od tego są, aby z prostokąta zrobić sinus. To jak bardzo uda im się to zrobić zależy głównie od stopnia tłumienia niskich harmonicznych. Sinus leżący w paśmie przenoszenia przejdzie bez zmiany amplitudy.

[Krzych 2]

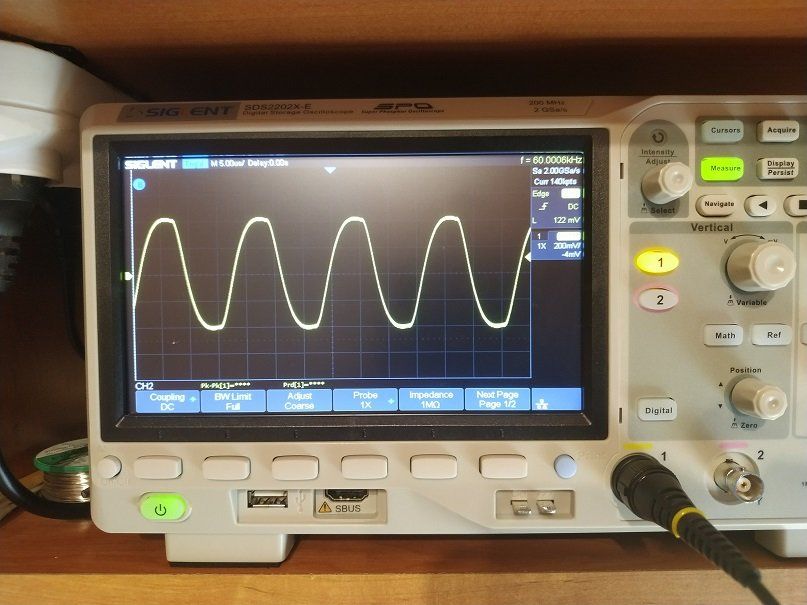

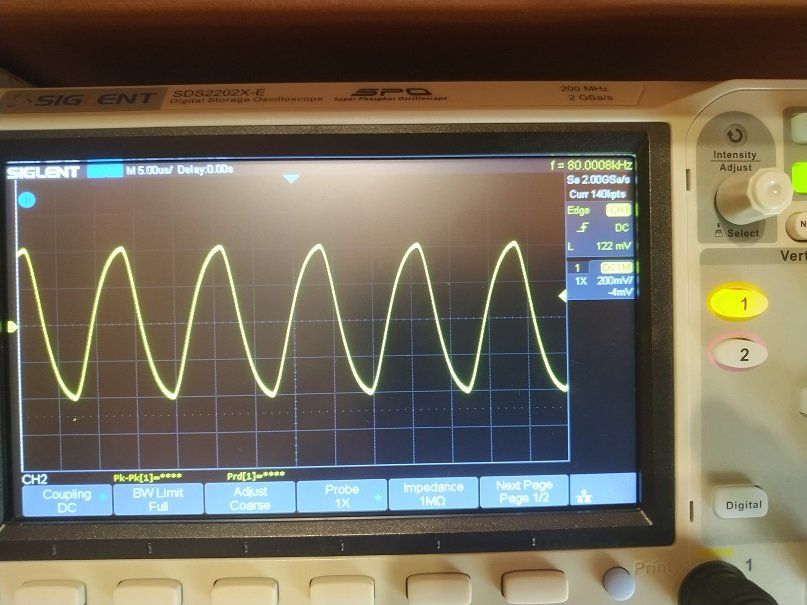

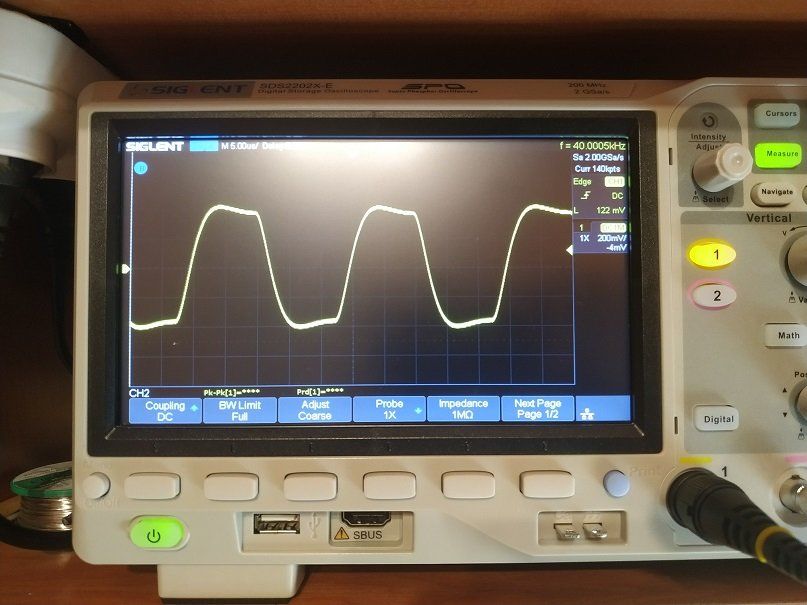

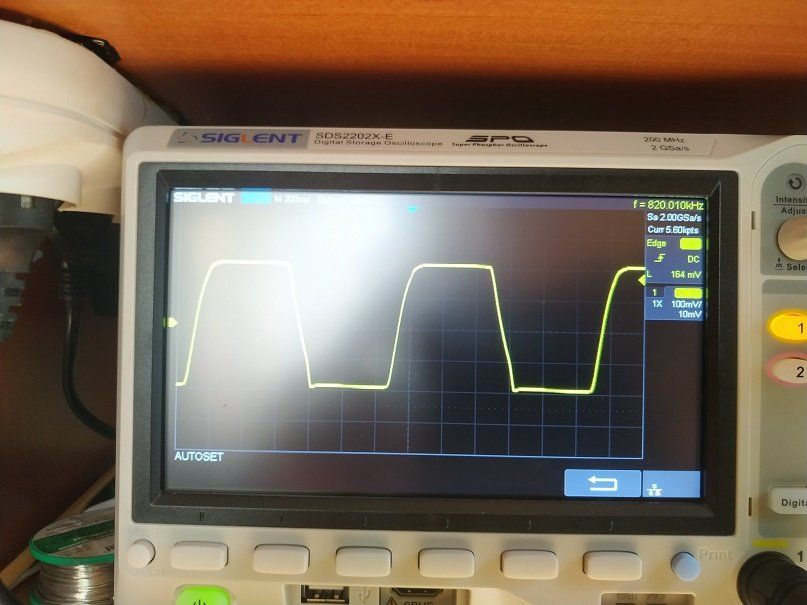

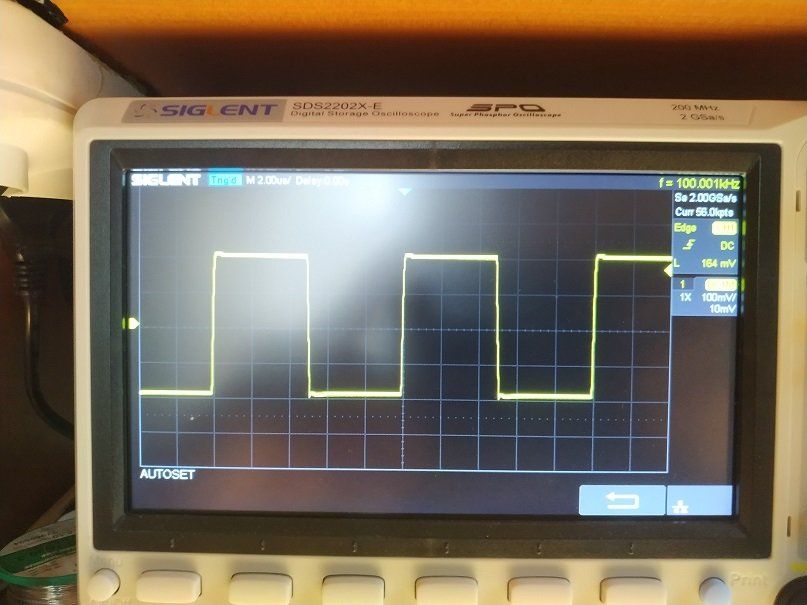

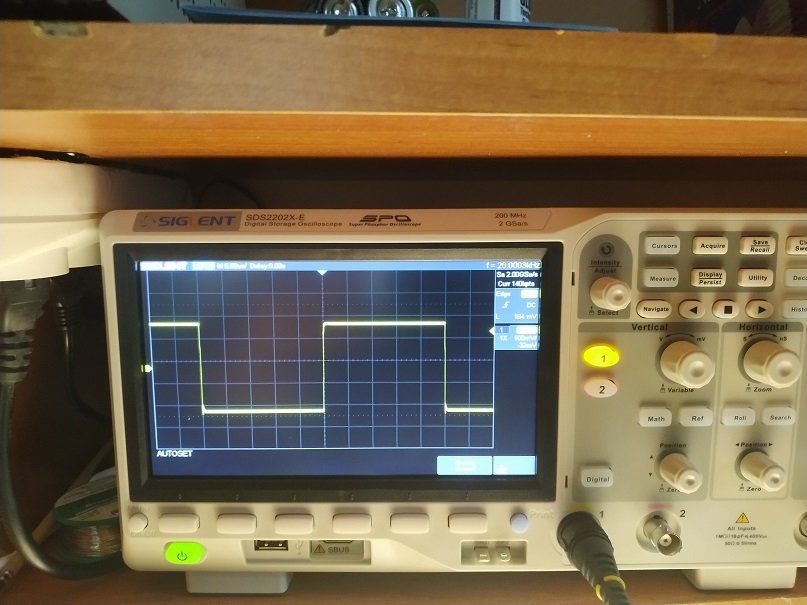

Ja to wiem, ale do regularności można się przyczepić. Przynajmniej tak mam. Wklejam pare fotek. Jedne do preamp bez zaaplikowanego filtra i bez przeróbki na wejście symetryczne Drugie to po przeróbce i z filtrem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

Chłopaki ,nie wiem co obecnie robi kolega Muzg ,ale bardzo go szanuje ,ideałem on oczywiście nie jest dla mnie z tym ze ja tu ideałów nie poszukuje ale ma u mnie szacunek wielki. ....

Pozdrawiam serdecznie tego Typa..

ciekawostka ,on czyli Muzg mnie nielubi i nie ceni .Może  inaczej widzimy elektronike .Ale obaj kochamy elektronike .

Edytowane 30 Lipca 2020 przez atmeg

[Muzg]

20 godzin temu, atmeg napisał:

Chłopaki ,nie wiem co obecnie robi kolega Muzg ,ale bardzo go szanuje ,ideałem on oczywiście nie jest dla mnie z tym ze ja tu ideałów nie poszukuje ale ma u mnie szacunek wielki. ....

Pozdrawiam serdecznie tego Typa..

ciekawostka ,on czyli Muzg mnie nielubi i nie ceni .Może  inaczej widzimy elektronike .Ale obaj kochamy elektronike.

Atmeg, ja Cię po prostu czasem nie rozumiem. Nic osobistego, po prostu inny tok rozumowania.

Dziękuję za uznanie.

[krzysieks_2007]

?

A czy ktoś posiada może Sabre od Muzga?Jakiś mody, poprawki?

Ja obecnie zgłębiam tajniki tego dac i muszę się pochwalić że udało mi się uzyskać sporo więcej muzykalności i rozdzielczość nie tracąc przy tym ani odrobiny wspaniałego basu oryginału.

[daris666]

Czy muzg ma zamienne staby za lm317 ?

[Muzg]

Bezpośrednio nie, ale można to tak podłączyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Można zastosować też cały zasilacz(jak potrzeba dużej wydajności).Z napięcia zmiennego lub stałego z pcb z 317.

[Muzg]

Jest też dostępny szerszy opis z przykładami zastosowań na bazie V3.2:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[atmeg]

W dniu 31.07.2020 o 13:27, Muzg napisał:

Atmeg, ja Cię po prostu czasem nie rozumiem. Nic osobistego, po prostu inny tok rozumowania.

Dziękuję za uznanie.

fajnie ze odpisałeś  normalnie .pozdrawiam .

ja czasem jestem dziwny ,jak wypije za wiele .ot cala tajemnica .

I nie  jestem z tych chwil dumny .

dobra spadam bo ten temat o filtrach chociaz stosuje filtry ale w zupelnie innych ulkadach nie jest dla mnie .

Edytowane 1 Sierpnia 2020 przez atmeg

[tedi02]

Ja czuję coraz większą satysfakcję z każdego kolejnego stabilizatora od muzgaudio, ostatnio para + - 12v ,do cd ,zasilanie analogowki po przetworniku ,dociazenie dźwięku, precyzja  ,rozdzielczość   ,warte każdej złotówki 👍

[krzysieks_2007]

CD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Umyty i nasmarowany.Stara cyna usunięta i zastąpiona kesterem.

Najważniejszy mod to wywalenie trafa na zewnątrz obudowy, poza tym całkowicie oryginał.

Na wieczór w celach edukacyjnych porównanie oryginalnego zasilania z zasilaczami Muzga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Marca 2022 przez krzysieks_2007

[bruno67]

Tak, szacun dla Muzga. Nie jestem elektronikiem i wykazał się duża cierpliwością w rozmowie ze mną nt. zasilania RPi4B ( robi za streamer)Może podpowiecie : zgodnie z sugestią podpiąłem zasilacz od Konrada po pinach GPIO podwójnie teflonem i grało spoko. Po kilku dniach nieobecności próba włączenia RPi skończyła się niepowodzeniem, co ciekawe raspberka zaskoczyła na oryginale po usb c i dalej grała na Muzgu. Po rozmowie z Muzgiem wymieniłem na mocniejszy zasilacz i znowu to samo. W końcu zasiliłem Muzgiem po USB c i jest Ok nawet po kilku dniach przerwy

pytanie: czy RPi4B ma coś w konstrukcji, że nie wybudza się zasilaniem po GPIO po kilku dniach?

[jar1]

Ja zasilam malinę zawsze przez jej USB C, bo to ono jest do tego przeznaczone.  I nie ma żadenych problemów.

Poza tym co oznacza :

2 godziny temu, bruno67 napisał:

próba włączenia RPi skończyła się niepowodzeniem

System zupełnie nie wystartował? Jak zachowywały się diody (czerwona i zielona w malince?

Czy tylko nakładka nie działała?

[bruno67]

Nie mam żadnych nakładek system nie zastartowal. Czyt diody się nie zapaliły. Nadmieniam, ze połączenie po GPIO zasugerował Muzg

[jar1]

14 godzin temu, bruno67 napisał:

Czyt diody się nie zapaliły

To jakby zupełnie nie było zasilania.  Czerwona powinna się świecić albo migać, jeśli za słabe zasilanie,

Kiepskie styki?

Trzeba wziąć miernik i pomierzyć.



[bruno67]

nie uruchamia sie tylko po GPIO i po dłuższej przerwie w użytkowaniu , odesłałem do Muzga prostownik i był sprawny

po USB C bez problemu i tak mam teraz połączone

[jar1]

Zasilacz jest OK, skoro podłączenie przez USB działa.

Natomiast problem jest, gdy go podłączasz przez GPIO. Trzeba pomierzyć (sprawdzić), jak zachowuje się to połączenie w sytuacji, gdy malina nie startuje.  Może coś źle kontaktować na stykach, połączeniach itp...

[bruno67]

możliwe, jednak kiedy używałem RPi codziennie to nie było problemu ze startowaniem( ok Pol roku), dlatego ciekawy bylem, czy jest jaki system przez który po jakimś czasie malina nie zastartuje z napięcia na GPIO.

Wracając do Muzga, na pewno bede korzystał z Jego produktów i porad w przyszłości, oby takich fajnych ludzi jak najwięcej.

[Muzg]

Zasilanie na pinach GPIO i USB-C jest to ta sama linia. Transil jest tak samo skuteczny dla jednego jak i drugiego źródła. Jedyne co mi przychodzi do głowy, że problem jest gdzieś z kontaktem, lub piny są pomylone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

33 minuty temu, Muzg napisał:

Zasilanie na pinach GPIO i USB-C jest to ta sama linia. Transil jest tak samo skuteczny dla jednego jak i drugiego źródła. Jedyne co mi przychodzi do głowy, że problem jest gdzieś z kontaktem, lub piny są pomylone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Z tym, że cały prąd i powrót musi przepłynąć w poprzek całej płytki maliny. A kondensatory odkłócające i transil jest przy gnieździe USB.  Dlatego to mi się nie podobało. Choć wiem, że ludzie podłączają pod GPIO i im to działa.

Dlatego też ja odłączam się przez USB C ewentualnie lutując tam (pod spodem) do masy i punktów TP.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bruno67]

Gdyby piny były pomylone to by nie działo od razu.

W sumie nieistotne teraz działa i jest Ok
