PRE 2020 - przedwzmacniacz audio

[grze_sio]

7 godzin temu, TD5 napisał:

Do mnie też dotarły, dziękuję.

Mam pytanie: 2SK389 z jaką są grupą bo raczej nie kupię oryginału i będę się starał zastąpić LSK389 lub np. 2SK3320 bo te można kupić jeszcze oryginalne albo podaj czym Ty zastąpiłeś (bo widzę na zdjęciach że są wstawione pojedyncze)

zamiast jednego 2SK389, można użyć dwóch 2SK209 lub 2SK170

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

11 godzin temu, TD5 napisał:

Do mnie też dotarły, dziękuję.

Mam pytanie: 2SK389 z jaką są grupą bo raczej nie kupię oryginału i będę się starał zastąpić LSK389 lub np. 2SK3320 bo te można kupić jeszcze oryginalne albo podaj czym Ty zastąpiłeś (bo widzę na zdjęciach że są wstawione pojedyncze)

Wstawiłem parowane 2sk170.
Prąd płynący przez te tranzystory to ok 1mA. Dlatego każdy powyżej 2mA będzie dobry, a jak bedzie powyżej 4mA to jeszcze lepiej. O ile sie da dobierz owe 2sk170 w czwórkę, lub podobne dwie dwójki.

6 godzin temu, miant napisał:

Mam jeszcze pytanko o wartości cewek (dławików) L1 - L22 ?

Wszystkie oznaczenia L to zworka z koralikiem ferytowym. Nalezy kupic takie o średnicy ok 2-3mm.
Uzywałem tego do ochrony od wcz ale też jako trzecia warstwa (jako zworka).

5 godzin temu, TD5 napisał:

To są raczej tzw. koraliki ferrytowe , fakt przydały by się minimalne parametry.

Parametry dzisiaj to dostępność w sklepie. Bo w tym zastosowaniu każdy który ma 100-400om przy 100MHz jest dobry. A najlepiej zby miał podane dane przy 25MHz - zapewne to bedzie coś z przediału 33-200om.

3 godziny temu, grze_sio napisał:

zamiast jednego 2SK389, można użyć dwóch 2SK209 lub 2SK170

2sk209 będzie trzeba przylutować jeden z góry a jeden od spodu - koniecznie musicie sobie zrobić rysunek na kartce z układem nóżek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

14 godzin temu, TD5 napisał:

Do mnie też dotarły, dziękuję.

Mam pytanie: 2SK389 z jaką są grupą bo raczej nie kupię oryginału i będę się starał zastąpić LSK389 lub np. 2SK3320 bo te można kupić jeszcze oryginalne albo podaj czym Ty zastąpiłeś (bo widzę na zdjęciach że są wstawione pojedyncze)

Można kupić oryginały z wylutu 🙂

Też jestem ciekaw, z której grupy będą najodpowiedniejsze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

13 godzin temu, kolmen napisał:

Też jestem ciekaw, z której grupy będą najodpowiedniejsze

Podałem prąd przez nie płynący - nalezy samodzielnie zajżeć do dataszeta i dobrać odpowiednią grupę. To jest praca samodzielna, dlatrgo, że każdy typ tranzystorów ma własny zakres selekcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

Dla 2SK389 będzie to grupa GR, bo w tej grupie jest przedział prądu 2,6-6,5 mA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Października 2021 przez grze_sio

[kolmen]

21 godzin temu, Waldi_06 napisał:

Dlatego każdy powyżej 2mA będzie dobry, a jak bedzie powyżej 4mA to jeszcze lepiej.

Pytałem o grupę ponieważ gr:2,6/6,5 , bl:6/12  , natomiast v:10/20mA

Z przytoczonego zdania można wnioskować, że najlepsze byłyby 2sk389 z grupy v

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Października 2021 przez kolmen

[Waldi_06]

2 godziny temu, kolmen napisał:

Pytałem o grupę ponieważ gr:2,6/6,5 , bl:6/12  , natomiast v:10/20mA

Z przytoczonego zdania można wnioskować, że najlepsze byłyby 2sk389 z grupy v

Każdy wnioskuje co chce. Nawet takie skrajności jakie podał kolmen.
Ogólnie grze_sio trafił w punkt. >> gdybym zobaczył wpis, że należy wziąć feta z prądem większym niż 2mA to bym szukał własnie 4mA.
A je nie będe podawał grup ponieważ jeszcze się znajdzie ktoś, kto owej grupy będzie szukał po wszystkich mozliwych fetach. A to tak nie jest. Kazdy fet ma, lub może mieć inną grupę selekcyjną.
Ale główną przyczyną jest to, że:
Fety z prądami powyżej 8mA są cenne do innych zastosowań (np, bufory, źródła pradowe itp).
A małe prądy to głównie wejścia wzmacniaczy bo w tych miejscach ograniczamy prąd głównie aby zmniejszać szumy tego stopnia, ale nie tylko.
Fety są - w obudowach smd, ale są. Oczywiście te z wylutów są bardzo dobre.

A tak na marginesie - z chęcią przodkupię kilka par 2sk369.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Października 2021 przez Waldi_06

[slawek.xm]

12 minut temu, Waldi_06 napisał:

Oczywiście te z wylutów są bardzo dobre.

a może to byłoby wyjscie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

1 godzinę temu, slawek.xm napisał:

a może to byłoby wyjscie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No jezeli kogoś stać.

Natomiast jeżeli nie ma fetów i żal kasy to spokojnie może wstawić bjt npn.
Zaczynając od BC550, ale jeszcze lepiej niskoszumowy.
Wstawiając bjt nalezy zmniejszyć R247 i kompana do poziomu ok 1-2k. Musi być metalizowany.
Są zwolennicy fetów oraz są zwolennicy bjt. Nie zawsze da sie zastąpić, ale tutaj można.

Ważne aby to były oryginały a nie chińczyk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

kupowalem  parowane sk170/sj74 w gradacji V ze 3 lata temu z Izraela

placilem ok 160 zł za parę  dlatego myślę , że aktualne ceny diyaudio.com nie są wygórowane

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Października 2021 przez slawek.xm

[Waldi_06]

a u nas w PL po ile chodzą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 godzinę temu, Waldi_06 napisał:

a u nas w PL po ile chodzą?

nie wiem aktualnie sie tym nie interesowalem

kiedys jak kupowalem 2sk170 to z piętnastu sztuk mozna bylo dobrac jedna dwie pary prawie pasujace

podobnie z 2sj74 , ale komplementarnej pary nie udalo mi sie nigdy zlozyć zbyt malo tranów kupowalem dlatego stwierdzilem ,że oplaca się  kupic  konkretnie sparowane choć idealu nie ma. u mnie najlepsze mialy 3mV przesuniecia na wspolnych źrodlach ,  warto tez rozglądac się za gradacją V bo jest jeszcze trochę tego w oryginale a bl były zbyt popularne jest sporo podrobek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

Waldek,

Proszę o doprecyzowanie co do rodzaju wyświetlacza, w poście nr 7 jest że może być 2x20 lub 4x20, a w poście nr 33 jest że 2x20 lub 2x40 - jak jest de facto

Czy mógłbym poprosić o listę rezystorów do PVC, bo chciałbym już zamówić, Czy są jakies preferencje co do tych rezystorów, rozumiem że tolerancja jak najlepsza, zapewne metalizowane, ale czy są jakieś wskazania co do producenta? Testowałeś może jakieś  typu Caddock, Takman, Mundorf czy Audionote? Wiem że każdy może sam to sprawdzić, ale może jakies testy robiłeś.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kamyk1980]

4x20 najlepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

Godzinę temu, Kamyk1980 napisał:

4x20 najlepiej

Też dla mnie byłoby najlepiej, ale do wyboru są tylko dwa typy i nie wiem które

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kamyk1980]

Ten, który podałem 4x20. Taki też polecił Waldi.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

4 godziny temu, grze_sio napisał:

Proszę o doprecyzowanie co do rodzaju wyświetlacza, w poście nr 7 jest że może być 2x20 lub 4x20, a w poście nr 33 jest że 2x20 lub 2x40 - jak jest de facto

W menu serwisowym wybierasz jaki chcesz - możesz wybrać 2x20 lub 4x20.

Pełna przejzystość na 4x20 i wysokośc cyfry 9mm, co daje ładny duzy czytelny ekran.

Wskazania na wyświetlaczu liczone dla wartości:
4,99, 10, 20, 51, 120, 240, 620, 1,24k, 2,49k, 4,99k


Obiecałem excela ale muszę go odsmiecić.
No i podam - który rez gdzie ma być wlutowany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Rezystory PVC mają następującą wartość (moje)
Rez        wartość
R131         6k8
R134         3k1
R137         1k2
R140         560R
R143         220R
R146         100R
R149         39R - albo 44R
R152         20R
R155         8R2
R158         4R7

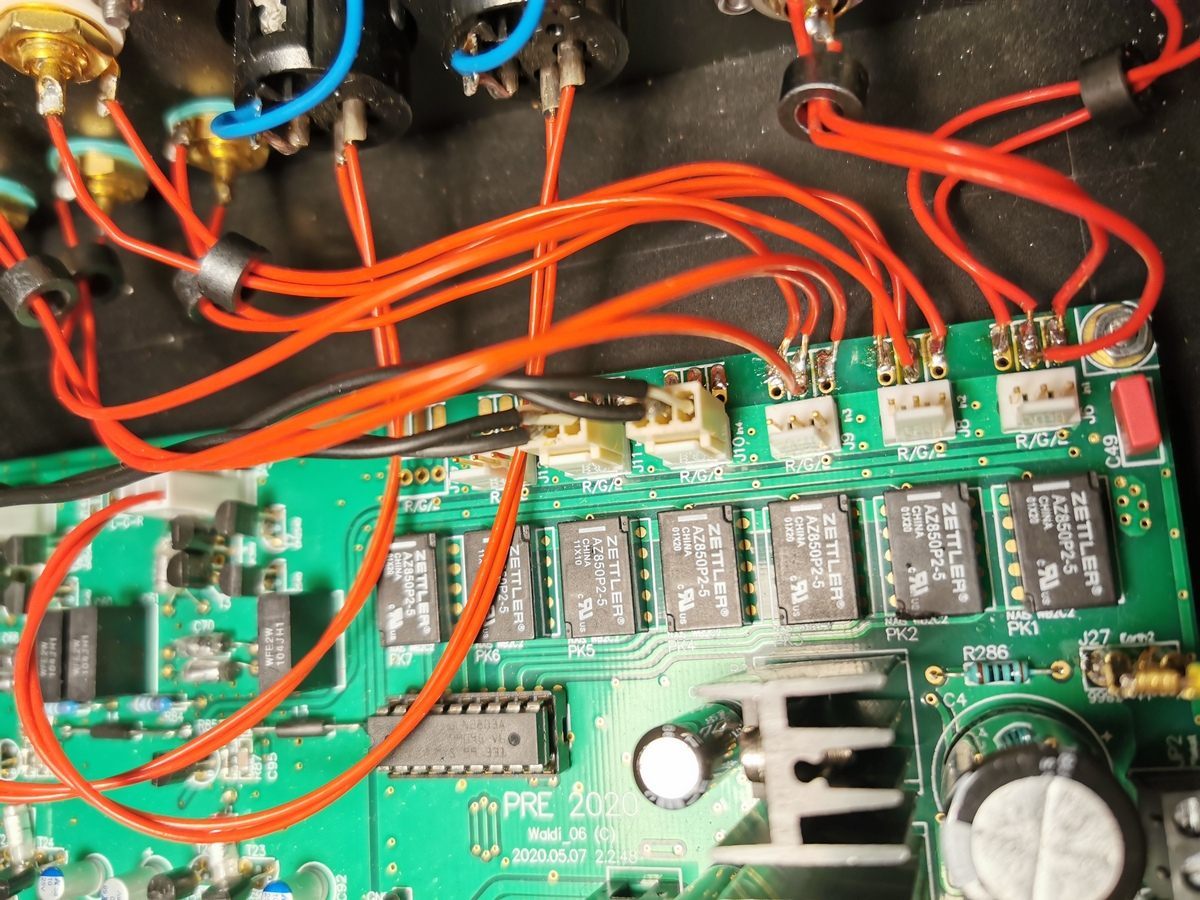

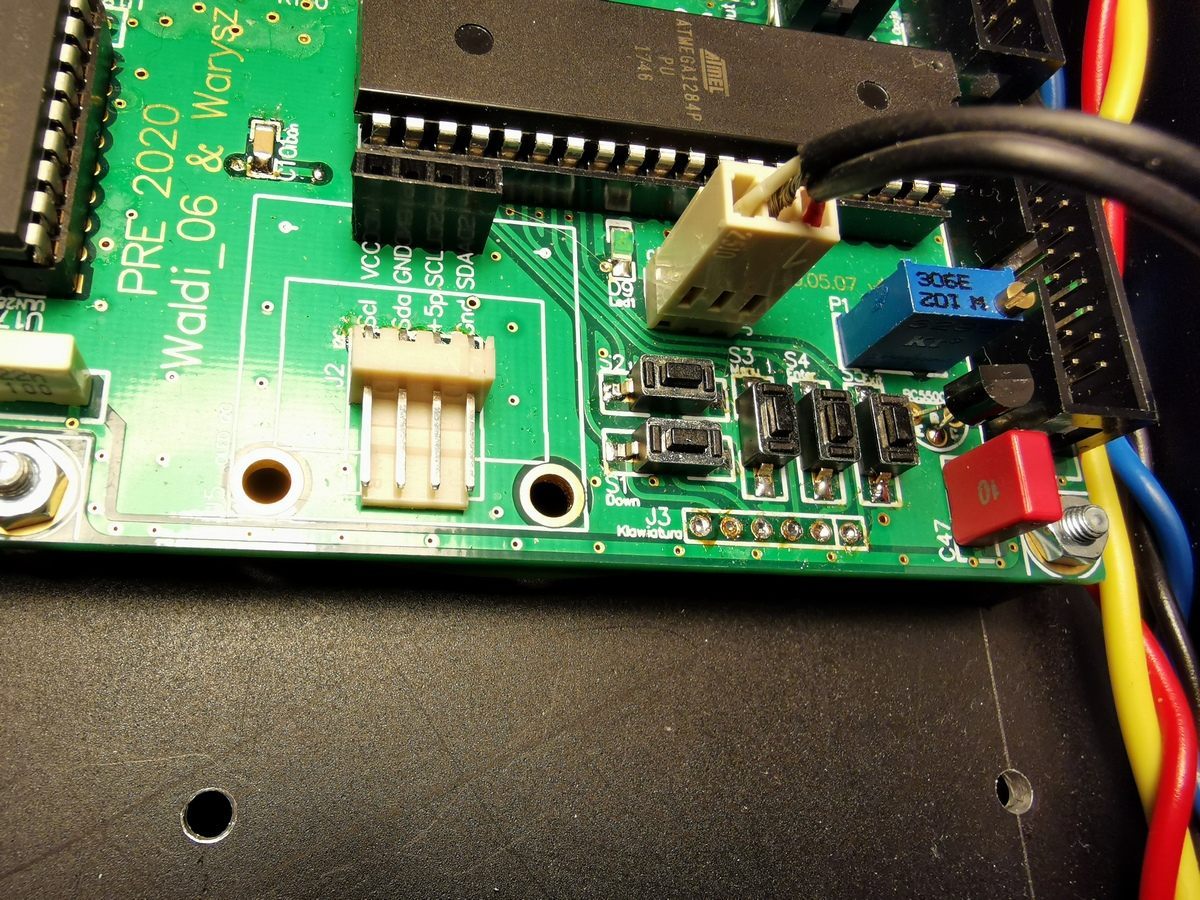

Na prśbę kilka zdjęć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Witam, dzięki Waldek no i pomogły zdjęcia, teraz kapuję: J2 Molex kątowy , nad nim telewizorek 🙂 -ten Oled 1,3" wpięty w goldpiny.

W boomie są kondy C71,C72,C73,C74- 10uF w rastrze 1206 (na pcb oznaczone jako polaryzowane), czyli wychodzi, że Tantale: 10uF-A.

Pozdrawiam

PS. Pierwsze oporniczki już przyklejone 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Listopada 2021 przez czekin1

[czekin1]

C15 jest w boomie i na schemacie 10uF(1206)- powinno być 100nF(?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Listopada 2021 przez czekin1

[grze_sio]

T50 i 51 - BF256 z jakiej ma być grupy, może być C ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

3 godziny temu, czekin1 napisał:

C15 jest w boomie i na schemacie 10uF(1206)- powinno być 100nF(?)

Zdecydowanie.
Lub wstawić 1uF i wówczas koniecznie dołożyć 100 na samych nogach stabilizatora.

3 godziny temu, grze_sio napisał:

T50 i 51 - BF256 z jakiej ma być grupy, może być C ?

Tam powinien płynąć prąd 1mA. Może być grupa dowlolna.
A gdyby zbrakło BF256 to można wstawić BF245 lub BF545 (SMD) - ale jeszcze inny fet nadający się jako źródło prądowe. Lecz nalezy zmienić R254 i spółka.
Wpiszcie tutaj co kto woli to podam wartości tych dwóch rezystorów (dla obu fetów kanałów L i R)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filip Koźlik]

Dzień dobry wszystkim.



Gdzie mogę poczytac coś więcej o przedwzmacniaczy z tego tematu?



Waldi06 w pierwszym poście piszesz:

"Na mojej stronie" - Jestem tu od niedawna i nie wiem gdzie mogę znaleźć adres Twojej strony.



Kolejne pytanie, czy jest jeszcze możliwość zakupienia płytki oraz kontrolera gdybym chciał ten przedwzmacniacz zbudować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

8 godzin temu, Filip Koźlik napisał:

Waldi06 w pierwszym poście piszesz:

"Na mojej stronie" - Jestem tu od niedawna i nie wiem gdzie mogę znaleźć adres Twojej strony.

W każdym poście Waldi_06 na samym dole jest adres strony 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

W dniu 19.11.2021 o 10:34, Filip Koźlik napisał:

Kolejne pytanie, czy jest jeszcze możliwość zakupienia płytki oraz kontrolera gdybym chciał ten przedwzmacniacz zbudować?

Płytki rozeszły się bardzo szybko. teraz to już tylko dodruk kolejnej partii.
Jak jesteś chętny na pcb to napisz na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

W dniu 15.10.2021 o 17:36, Waldi_06 napisał:



Większy bół głowy bedziecie mieli z doborem napięcia przekaźników. Poprostu należy się zdecydować na 5 albo 12volt i pod to napięcie dobrać rezystory ustalające napięcie stabilizatorów. Jak będa na 5v to transformator części cyfrowej powinien być na min 6volt napiecia znamionowego (pod pełnym obciążeniem). A jak przekaźniki trafią sięna 12 volt to dany stabilizator będzie miał inne wartości rezystorów a także będzie transformator na inne napięcie. Akurat u mnie mam w sieci 238-242 volty więc jak podłączam 12vol znamionowego z trafa na 220volt to mam akurat. Ale zalecam ten transformator 15volt na 230.

Waldek, ja wszystkie przekaźniki kupiłem na 5V, jakie dać rezystory przy stabilizatorach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Jeśli brać pod uwagę zalecenia z datasheet to:

R8=R10=1k dla 5V i 12V

R7=R9=8,41 -> 8,2k z szeregu E24, napięcie na wyjściu 11,73V  dla 12V
R7=R9=2,92k -> 3k z szeregu E24, napięcie na wyjściu 5,1V dla 5V

To tylko zasilanie przekaźników, więc takie drobne różnice napięcia nie mają znaczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

8 godzin temu, grze_sio napisał:

Waldek, ja wszystkie przekaźniki kupiłem na 5V, jakie dać rezystory przy stabilizatorach?

Można tez pary:
820/2k4 i 680/2k
popłyna wieksze prądy ale to nie szkodzi.

Dla 12 volt dobre będą pary:
560/4k7
1k2/10k
680/5k7 (czyli 5k6 i 5k8 będa ok)


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Waldi można kupić od Ciebie tę pcb z zaprogramowanym uC?

Napisałem PW ale nie odpisujesz...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Prąd spoczynkowy na wyjściu pre to ok 6-8mA. Ja ustawiełem coś powyżej 7mA.
Po jakimś czasie pracy należy skontrolować temperaturę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
