PRE 2020 - przedwzmacniacz audio

[czekin1]

No i dniówka zaliczona, powyginałem i polutowałem przekaźniki w PVC.
Ja zastosowałem wszystkie przekaźniki 12V: w PVC, Selektorze i Pre, bo taki były do dostania.

Przy okazji dowiedziałem się, że spokojnie lutuję smd 0603 bez lupy :).

Ja lutuję sekcjami, bo tak mi to łatwiej ogarnąć.
Będziecie lutować podstawki pod przekaźniki selektora, czy lepiej to zalutować (zawsze jedno mniej z połączeń wciskowych).

No i fotka, że się coś dzieje, pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

To zawsze cieszy jak projekty sie składają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

Prace w toku



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Listopada 2021 przez grze_sio

[Rick]

Bardzo starannie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

1 godzinę temu, Rick napisał:

Bardzo starannie 🙂

Co zrobić, już takie mam zboczenie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

pięknie, Qrde idę lutować 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

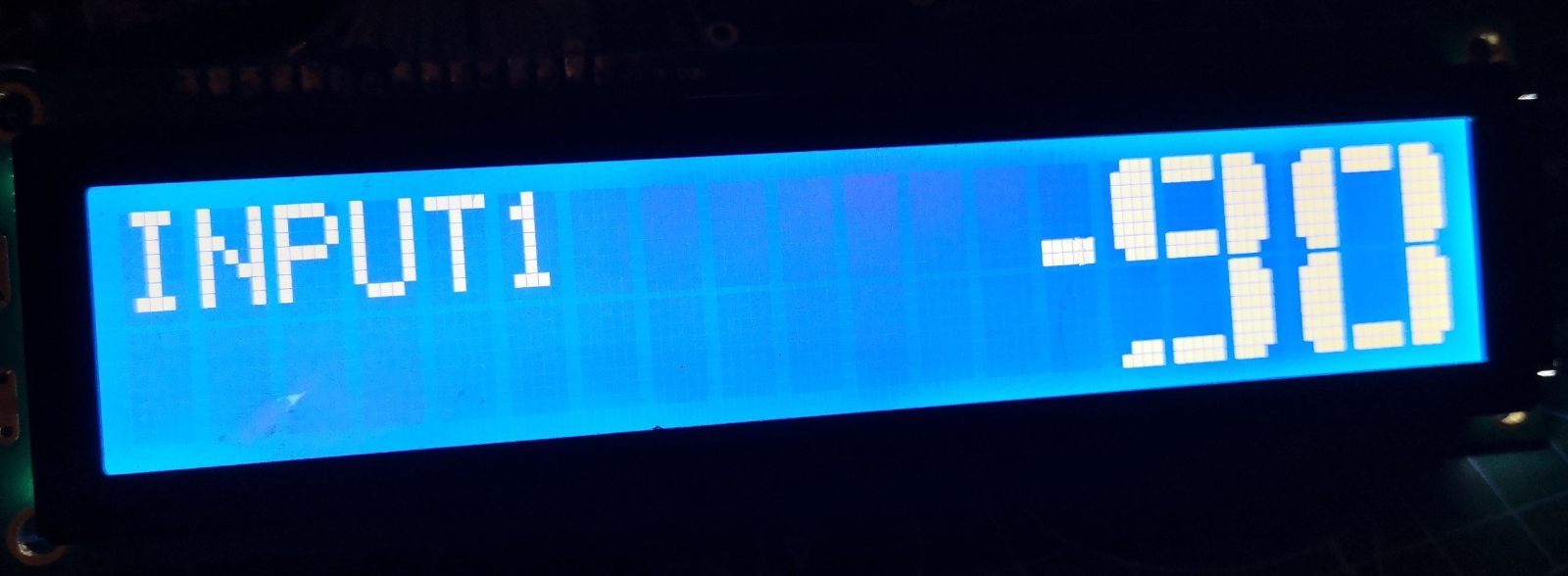

Wyświetlacze 2x20 i 4x20.

Ten drugi już trochę wypalony, z odzysku 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>Rick - uruchomiłeś już całość?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Czekam jeszcze na PCA9555  i 4 rezystory do PVC.

Bufor i wzmacniacz uruchomione, prąd ustawiony, selektor  przełącza.

Nie działa zegar RTC, ale chyba jest wadliwy.

kupowałem zegar i oled u jednego sprzedawcy na A... i oba nie działają prawidłowo.

Kupiłem inny wyświetlacz u innego sprzedawcy i jest ok.

Musze tak zrobić z zegarem.

Dzisiaj wieczorem postaram się już puścić sygnał i zobacze czy reszta toru działa.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Test na słuchawkach potwierdził poprawność wykonania 🙂

Działa cały tor, oczywiście bez pvc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Jeszcze jeden wyświetlacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Mój modół chińskiego DSa niedawno mi zdechł. Piotr kupił u chinola i ten wytrzymał te kilka miesięcy.
Musze kupić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kinomaniak123]

Nie myślałeś o wykorzystaniu jako wyświetlaczy matryc 5x7 ( coś a la MARK LEVINSON ) - przyznam, że te lcd to takie odpustowe trochę :), jakoś mi to nie pasuje do klocka hi-fi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

13 minut temu, kinomaniak123 napisał:

Nie myślałeś o wykorzystaniu jako wyświetlaczy matryc 5x7 ( coś a la MARK LEVINSON ) - przyznam, że te lcd to takie odpustowe trochę :), jakoś mi to nie pasuje do klocka hi-fi.

Jak pre powstawało to zamiarem była obsługa dużego OLED lub/i TFT.
I prace w tym kierunku trwają. Bedzie wówczas wymagana zmiana softu (zmiana procesora ) plus dodatkowy sterownik nowego wyśietlacza. A ten na pcb bedzie elementem wykonawczym.
Co do matrixów to i owszem podobaja mi sie , ale nie interesowałem się tym tematem. tutaj trudność polega na jedynie na nowym sofcie (procesor) i wyświetlaczu lecz bez rewolucji w istniejącym oprogramowaniu (z wyłączeniem zmiany LCD na matrix).
Nawet nie szukałem gdzie kupić takie wyświetlacze matrix.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

OLEDA graficznego typu 100x32 pixle na sterowniku WS0010 ta ATMega obsłuży bez najmniejszego problemu.
WS0100 jest w dużej mierze zgodny programowo z HD44780.

Podobnie z wyświetlaczami matrycowymi 5x7 (dostępne są w TME).

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

21 godzin temu, JarekC napisał:

OLEDA graficznego typu 100x32 pixle na sterowniku WS0010 ta ATMega obsłuży bez najmniejszego problemu.
WS0100 jest w dużej mierze zgodny programowo z HD44780.

Planujemy Oleda 256 x 64. Taki Oled i menu w sofcie działa nieco na styk, zwłoka jest nieco zauważalna. Stąd STM.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Jeżeli chodzi o ARMy od STM, to aktualnie są to układy które najbardziej dotknął kryzys półprzewodnikowy.

Np w TME  nie ma na stanie ani jednego układu z żadnej rodziny STM32F a z serii STM32G jest słownie jeden rodzaj

w Digi-Key STM32F stan 0, z serii STM32G 4 rodzaje.

Więc nie wiem czy to aktualnie najlepszy wybór,

Przy wyświetlaczu Mono , rozdzielczości 256*64 i SPI z zegaram 10MHz przerysowanie całego wyświetlacza powinno zając tylko 2ms., wieć jeżeli zauważalna jest zwłoka to raczej mina oprogramowania.

Na jakim sterowniku macie OLEDa?

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Plan był na SSD1322. Tak bardzo mi siępodoba te 5 cali. Ale stany obecnie sa 0 - jak sam widzisz. Dlatego siedzimy cicho z tą opcją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TD5]

Kilka pytań do konstruktora:

- na schemacie C112 i C113 są 100pF na zdjęciach 150pF
- niektóre zworki np. Z3,Z4,Z5 zastąpiłeś koralikami ferrytowymi
porostu takie miałeś czy była to celowa zamiana ?

Napisz proszę coś o kondensatorach które zastosowałeś, czy muszą być jakiegoś konkretnego typu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Informacje z uruchamiania.

1. Szum na wyjściu zmieszany z sygnałem (podejżany 2sk389)
Odp. :
wlutowałem 2sk170 z listy którą mam od lat.
...
u mnie grało od pierwszego razu - wszystko oprócz desymetryzatora.
prąd na T69 ok 2mA
prad na T73 ok 7,3mA
prąd na T51 ok 1mA
prąd spoczynkowy ok R267 ok 6-7mA

Sygnał pobieram z J21 i J22

Czyli należy szukać błędu w montażu lub wadliwego elementu. u mnie jest ok od pierwszego uruchomienia.

2. Jak podłączyć brakujące dwie ściezki sterujących przekaxnikami (brak sygnału przy -6dB)

Odp.: Połączyć U19 pin 20 (P17) z U16 pin 13 (6A) oraz U16 pin 12 (6y) z U18 pin 3 (IN3). po podłaczeniu krótkimi przewodami będzie działać.

1 godzinę temu, TD5 napisał:

Kilka pytań do konstruktora:

- na schemacie C112 i C113 są 100pF na zdjęciach 150pF
- niektóre zworki np. Z3,Z4,Z5 zastąpiłeś koralikami ferrytowymi
porostu takie miałeś czy była to celowa zamiana ?

Napisz proszę coś o kondensatorach które zastosowałeś, czy muszą być jakiegoś konkretnego typu.

1. C112 i C113 - można lutować z przedziału 100-220p
2. Zwykle w miejsce zworek wstawiam koraliki (drut z nanizanym i umocowanym ferrytem). To nie może być tzw ferryt a musi być koralik ferrytowy.
3. Kondensatory
- odsprzegające 100nF o rozstawie 10mm to SRPasives polipropylenowe, mogą być inne np mam 100nf Panasonic.
- odsprzęgające elektrolityczne wstawiam 10uf niskoimpedancyjne, preferuję Panasonic FM, lub polimerowe 10uF/25
- za stabilizatorem 100uF lub nieco większy - Panasonic,
- na części cyfowej - z głową ale najlepiej na 105*C

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Listopada 2021 przez Waldi_06

[Waldi_06]

Kolejne info.
Okazuje się, że nie każdy nowy chiński modół zegara DS poprawnie sie inicjalizuje na płycie pre.
Trwa badanie w czym problem.
A w sumie pod taką chinszczyznę zaprojektowałem naszą płytę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Korekta do tego co wyżej napisałem
Prad na T73 wg schematu (R249=20om) powinien wynosić 6,4mA.
ja podałem dla R249=10om i wówczas wynosi właśnie ok 7,3mA .
poprostu w "szufladzie" miałem 10om.
W tym miejscu powinien wynosić ok 6-8mA.

czyli obie wartości są poprawne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

7 godzin temu, Waldi_06 napisał:

Kolejne info.
Okazuje się, że nie każdy nowy chiński modół zegara DS poprawnie sie inicjalizuje na płycie pre.
Trwa badanie w czym problem.
A w sumie pod taką chinszczyznę zaprojektowałem naszą płytę.

Nie wiem pod który dokładnie moduł projektowałeś płytkę ale należy zwrócić uwagę czy na module jest zamontowany układ ładowania baterii (dioda 1N4148, rezystor 200 Ohm).  Teoretycznie ten układ był pod akumulatorek LIR2032 (choć też nie działa poprawnie), jeżeli jednak włożymy zwykłą baterię CR2032 to następuje niedozwolone ładowanie mogące spowodować zniszczenie baterii. Praktycznie należy zdemontować diodę lub rezystor.

Jeżeli chodzi o brak komunikacji to może problemem są rezystory Pull-Up na liniach I2C.
Bo jeżeli na twojej płytce są 4.7k, na module DS następne 4.7k i jeszcze na wyświetlaczu 4.7 k robi się stosunkowa
mała wartość.
Sprawdź jakie są rzeczywiste wartości zamontowane na DS (nie wiadomo co Chińczyk miał pod ręką).

Wypadkowa wartość rezystorów nie powinna być mniejsza niż Rmin= (Vcc-0.4V)/3mA

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

No tak chińczyk na całego.
Układ ładowania jest . Bateria chińska CR ... . Ale to nie to, Bo pierwotnie układ działał z baterią i bez.

Natomiast sprawdzę wartości podciągające, bo inicjalizacja działającego DSa odbyła się na płycie prototypowej i łączna wartość podciągających mogła być inna niż później w działającym układzie. To jest ślad.

Jarek - dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Jeśli ktoś chciałby pozbyć się płytki, a może zestawu elementów, to chętnie przytulę za odpowiednią opłatą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yuras]

z przyjemnością odkupię elementy smd do tego pre. ewentualnie dołożę sie do wspólnych zakupów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

8 godzin temu, zephyr napisał:

Jeśli ktoś chciałby pozbyć się płytki, a może zestawu elementów, to chętnie przytulę za odpowiednią opłatą.

Niebawem będzie dodruk. Jakby co to pisz na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Soft poprawiony. Zegary chinskie już się inicjalizują.
Nowy chińczyk za pierwszym swoim uruchomieniem inicjalizuje się dłużej.
Inicjalizacja zegarów została przeniesiona troche dalej (po odczycie epromu) i to załatwiło sprawę.
Taki zainicjalizowany zegar włozony do dotychczasowego softu, który jest u was, będzie działał jakby nigdy nie było sprawy 9problemu).
Było sprawdzane, czy w czasie dotychczasowej inicjalizacji nie występuje jakiś konflikt.
Ale wygląda wszystko czysto.

Będzie potrzebna aktualizacja softu.
Koszt przesyłki w obie strony ja pokryję.
Ale teraz poznęcamy się nad sofcikiem.
Zasadniczo potrwa to do czasu uruchomienia pierwszych pre i otrzymaniu fidbeku.
W ten sposób będzie szansa na wysłuchanie waszych uwag i wniesieniu sensownych zmian.

Bez tego zegara można używać pre, tak jakby go tam nie przewidziano.
Na dużym wyswietlaczu w miejscu zegara nie będzie nic, a na małym oledziku zakomunikuje błąd inicjalizacji który spokojnie ignorujemy (bo i procesor go ignoruje i kręci dalej).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Grudnia 2021 przez Waldi_06

[czekin1]

I super; dzięki Waldek, bo u mnie już bliżej niż dalej, pozostało parę elementów do wlutowania, mycie i uruchamianie.
Nareszcie prawie meta w lutowaniu!
Zdjęcie z dołu pcb:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

No i świetnie. walcz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
