Sala kinowa w piwnicy

[Gmow1977]

Godzinę temu, Rybens86 napisał:

W dniu 15.01.2022 o 21:46, Gmow1977 napisał:

Robota idzie do przodu ....Wczoraj i dziś wykonałem ramy do paneli ściennych.Zostaną obite materiałem transparentnym akustycznie ,No i spełnią rolę blend zasłaniających ustroje akustyczne, jak i boczne oświetlenie Philips Hue oraz głośniki .Ramy  będą się znajdowały po bokach pomieszczenia ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wykonałem też będę pod panel sterujący nawiewemi wywiewem powietrza ....Uffff sie narobiłem ,ale było to konieczne bo nie chcę kabli...

Oczywiście uprzedzę komentarze...Ten Panel też będzie obciągnięty ,ale aksamitem.

Jeszcze fota gotowych ramek

Jaki to materiał transparentnie

Można też po taniości ...z Ikei. Materiał nazywa się DITTE .Jest bardzo polecany na forach zachodnich jako tani zamiennik.Występuje w kilku kolorach.Koszt 4€ za mb o szer 1.4m

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Stycznia 2022 przez Gmow1977

[RAF77]

Chyba chodziło o złe sformułowanie .

Mówi się "akustycznie transparentny", nie odwrotnie.

[Gmow1977]

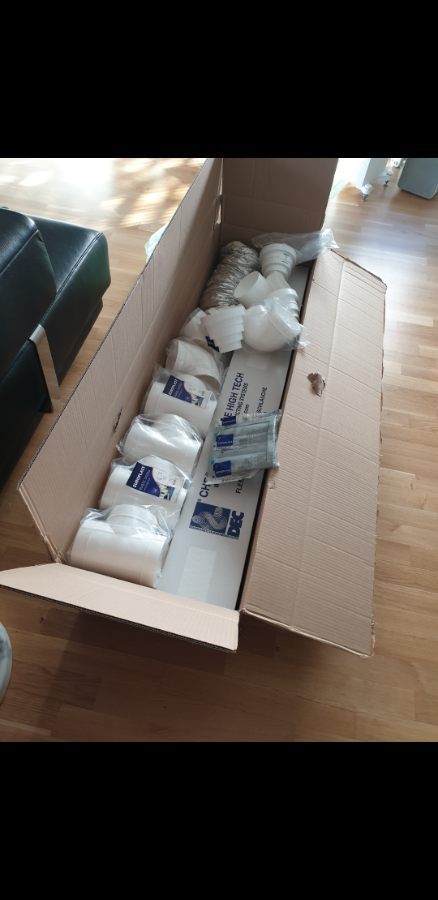

Dziś dojechały komponenty do wentylacji ...dobrze się składa bo to następny etap prac :

WYMIANA POWIETRZA

Jest bardzo ważna ,a że pomieszczenia ,które wydzieliłem na salkę ,są bez okien ,no to tym bardziej.Siedząc przy takim Władcy Pierścieni 3 godziny  temperatura jak i wilgotność może nieźle dać się odczuć.

Myślałem myślałem no i wymyśliłem....

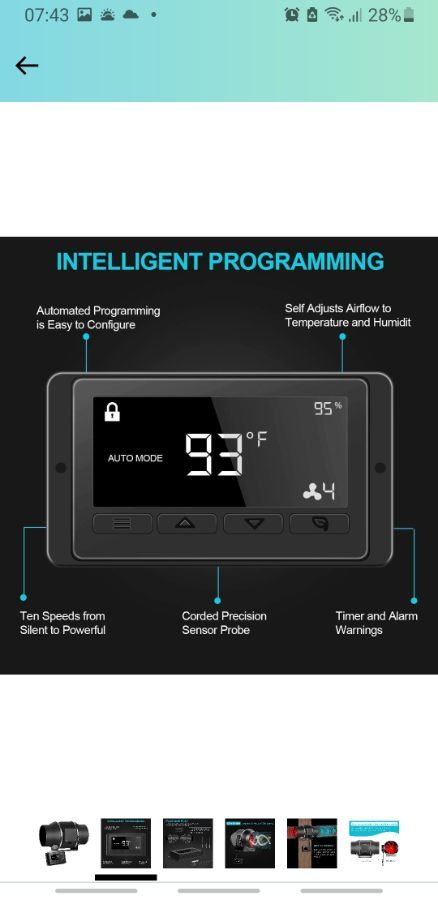

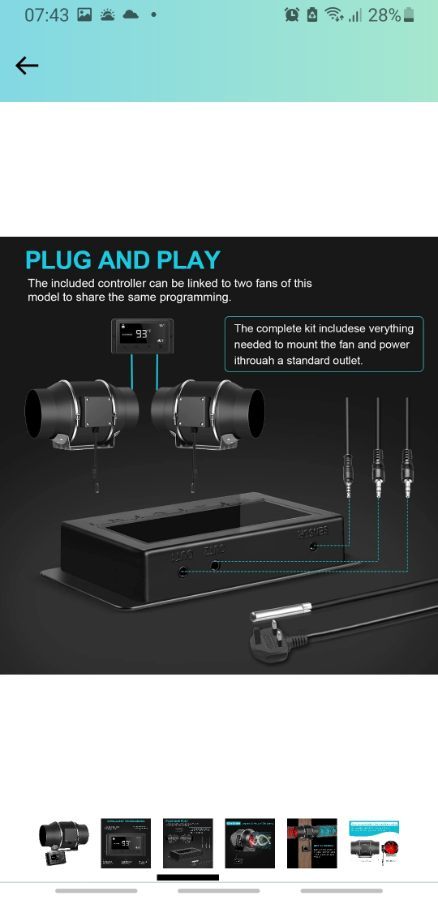

Postanowiłem zastosować wentylację mechaniczną nawiewno /wywiewną.Dwie jednostki( jak na zdjęciu) zamontowane pod sufitem we wnęce, będą sterowane termostatem z czujką wilgoci  i temperatury.Jak się podniesie ,to jeden wyciągnie a drugi nawieje w tym samym czasie .Niestety nie mam możliwości wybicia dziur na zewnątrz (Piwnica i estetyka pomieszczeń),więc kratki zostaną zamontowane w pomieszczeniu sąsiednim ,gdzie znajduje się okno.

Zasada jest taka :

Wchodzę do salki oglądam film temperatura rośnie Wentylatory się załączają...wywalają powietrze z salki i technicznego przy podłodze do pomieszczenia z oknem.Tutaj otwarte okno zapewnia napływ świeżego,które jest zasysane pod sufitem  do salki ....W teorii brzmi super. Mam nadzieję, że to wystarczy 😁.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[STELVIO]

A zimą w tym pomieszczeniu z oknem nie będzie za zimno? Bo ruch powietrza jednak będzie i wymiana.

[Gmow1977]

1 minutę temu, STELVIO napisał:

A zimą w tym pomieszczeniu z oknem nie będzie za zimno? Bo ruch powietrza jednak będzie i wymiana.

Myślałem o tym...Pozostaje wypróbować .Okno można uchylić lub rozszczelnić .Powinno wystarczyć.

[Butler]

Nawiewny daj przy samej podłodze, wywiewny przy suficie. Wymusisz tak chociaż jakąś cyrkulację.

[Gmow1977]

2 minuty temu, Butler napisał:

Nawiewny daj przy samej podłodze, wywiewny przy suficie. Wymusisz tak chociaż jakąś cyrkulację.

No właśnie ...Ma to aż takie znaczenie ? Okno znajduje sie na przeciwnej ścianie  ok.170 nad ziemią i pod sufitem w pomieszczeniu jest podłogówka  czyli powietrze ogrzane unosi się  samoczynnie.Myślałem otwarte okno spowoduje ,że obieg powietrza   wymusi sie w odwrotną  stronę ?🤔 Tak na szybko...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Butler]

Wywiewne kanały i kratki wentylacyjne montuje się pod sufitem. Ciepłe powietrze unosi się do góry i ucieka kratką, zabierając ze sobą zanieczyszczenia. Chłodniejsze powietrze z okna nie powędruje jak na rysunku przedstawiłeś, tylko pójdzie prosto na podłogę.

[STELVIO]

Będzie ciągnąć po nogach

[Gmow1977]

Godzinę temu, Butler napisał:

Wywiewne kanały i kratki wentylacyjne montuje się pod sufitem. Ciepłe powietrze unosi się do góry i ucieka kratką, zabierając ze sobą zanieczyszczenia. Chłodniejsze powietrze z okna nie powędruje jak na rysunku przedstawiłeś, tylko pójdzie prosto na podłogę

Oczywiście masz rację, z tym nie ma co polemizować.Moim jedynym zmartwieniem jest to ,je umieszczając kratkę wywiewną pod sufitem a pod nicht przy podłodze nawiewną ?Nie będze dolna zasysała powietrza z górnej🤔?

[Butler]

A nie znalazł byś miejsca na kanał wlotowy przy podłodze na przeciwny róg pokoju?

A sprzęt jak wentylujesz? Może tu coś połączysz? Ja mam wlot przy podłodze z piwnicy, a wylot nad wentylowaną szafą rack prosto do komina.

Edytowane 19 Stycznia 2022 przez Butler

[Gmow1977]

Godzinę temu, Butler napisał:

A nie znalazł byś miejsca na kanał wlotowy przy podłodze na przeciwny róg pokoju?

A sprzęt jak wentylujesz? Może tu coś połączysz? Ja mam wlot przy podłodze z piwnicy, a wylot nad wentylowaną szafą rack prosto do komina.

No właśnie nie bardzo mam możliwość .jedyna ściana to ta o której mówię...

W pomieszczeniu za sala jest też skład na narzędzia ....wypchany po uszy 😅.Rury są spiro z izolacją akustyczną także wszystko musi zniknąć w suficie i zabudowach ścian.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Stycznia 2022 przez Gmow1977

[Butler]

To wlot zostaw. Wylot z sali możesz skierować na szafę rack (zapewniając jej też powietrze) i przez pomieszczenie za nią przebić się do okna. Nie robił bym w Twoim układzie bezpośrednio powrotu do tego samego pomieszczenia



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

Koncepcja  z wiewem na dole a nawiewem u góry jest taka ,że wywiewane powietrze wypcha do góry to z pomieszczenia a kratka górna  zassie świerze wymieszane z pomieszczenia.Po chwili wytworzy sie samoistny ciąg i świerze powietrze powinno swobodnie trafiać do sali.

6 minut temu, Butler napisał:

To wlot zostaw. Wylot z sali możesz skierować na szafę rack (zapewniając jej też powietrze) i przez pomieszczenie za nią przebić się do okna. Nie robił bym w Twoim układzie bezpośrednio powrotu do tego samego pomieszczenia



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Twoja czerwona strzałka to wylot?.Jeśli tak to nie mogę tego zastosować.Pomieszczenie ma raptem 220cm wysokości .zabudowane w pełni regałami.Moja czerwona strzałka przy regale  na sprzęt,to wyciąg .Także tu już wentylacja jest przewidziana  .Nawiew zostawię grawitacyjny pod drzwiami na środku kantorku.Szczelina ok 5cm.Czy taka koncepcja jest słuszna ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lukaszmut]

Do kanałów wentylacyjnych warto dołożyć tlumik, wzasadzie zaraz za silnikiem. Bez tego jest glośno.

[Gmow1977]

32 minuty temu, Lukaszmut napisał:

Do kanałów wentylacyjnych warto dołożyć tlumik, wzasadzie zaraz za silnikiem. Bez tego jest glośno.

Kupiłem rury izolowane akustycznie takie  spiro w otulinie z waty mineralnej 3cm.Do tego To wszystko zamknięte w suficie podwieszanym 2x Gk pomiędzy płytami  mata z gumy 3mm.Sufit wypełniony wełną mineralną ok. 25 cm.Silniki  po specyfikacji emitują na full 32 db.Będą przed wylotem i zasysaniem też tę rurę miały  1m  na nawiewie 2m na wywiewie ....Chyba starczy ?

Edytowane 19 Stycznia 2022 przez Gmow1977

[Lukaszmut]

Rura spiro da radę, myślalem ze tylko rury plastikowe dajesz. Sam tak u siebie zrobiłem na początku i silnik bylo slychać ze zdwojoną glosnoscią, dopiero po dodaniu tlumika jest cisza.

[Gmow1977]

13 minut temu, Lukaszmut napisał:

Rura spiro da radę, myślalem ze tylko rury plastikowe dajesz. Sam tak u siebie zrobiłem na początku i silnik bylo slychać ze zdwojoną glosnoscią, dopiero po dodaniu tlumika jest cisza.

Co sądzisz o tym koncepcie wentylacyjnym ? Czy te wyloty /wloty dadzą radę ?Jakieś sugestie ,podpowiedzi ?

Edytowane 19 Stycznia 2022 przez Gmow1977

[Lukaszmut]

Powinno być dobrze. U mnie jest tylko jeden wlot i wylot w doslownie przypadkowym miejscu(wlot powietrza z zewnątrz jest u góry) tak mi pasowało. Silnik podobny do Twojego gdzie ja mam ustawiony na minimium(fegulator obrotów). Podczas seansu chodzi caly czas, 3osoby w salce i z powietrzem świerzym niema problemu. Do tego ciepłe dni dochodzi klima bo temperatury  od sprzętu jaki generuje wentylacją nieschłodzisz.

[Gmow1977]

16 minut temu, Lukaszmut napisał:

Do tego ciepłe dni dochodzi klima bo temperatury  od sprzętu jaki generuje wentylacją nieschłodzisz.

O klimie też już myślałem ...na lato. Tylko  jak ?Podłączyć taką mobilną do nawiewu? Czy tylko to pomieszczenie gdzie wlot/wylot będzie ,chłodzić? I nich se nawiew pobiera schłodzone powietrze z pomieszczenia?

Edytowane 19 Stycznia 2022 przez Gmow1977

[Gmow1977]

Tak grzebałem trochę po internecie i wpadł mi taki symulator modów pomieszczenia..:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Akurat mój angielski nie należy do najlepszych ,może ktoś z was przybliży zasady i opis działania

Był bym wdzięczny 😅



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

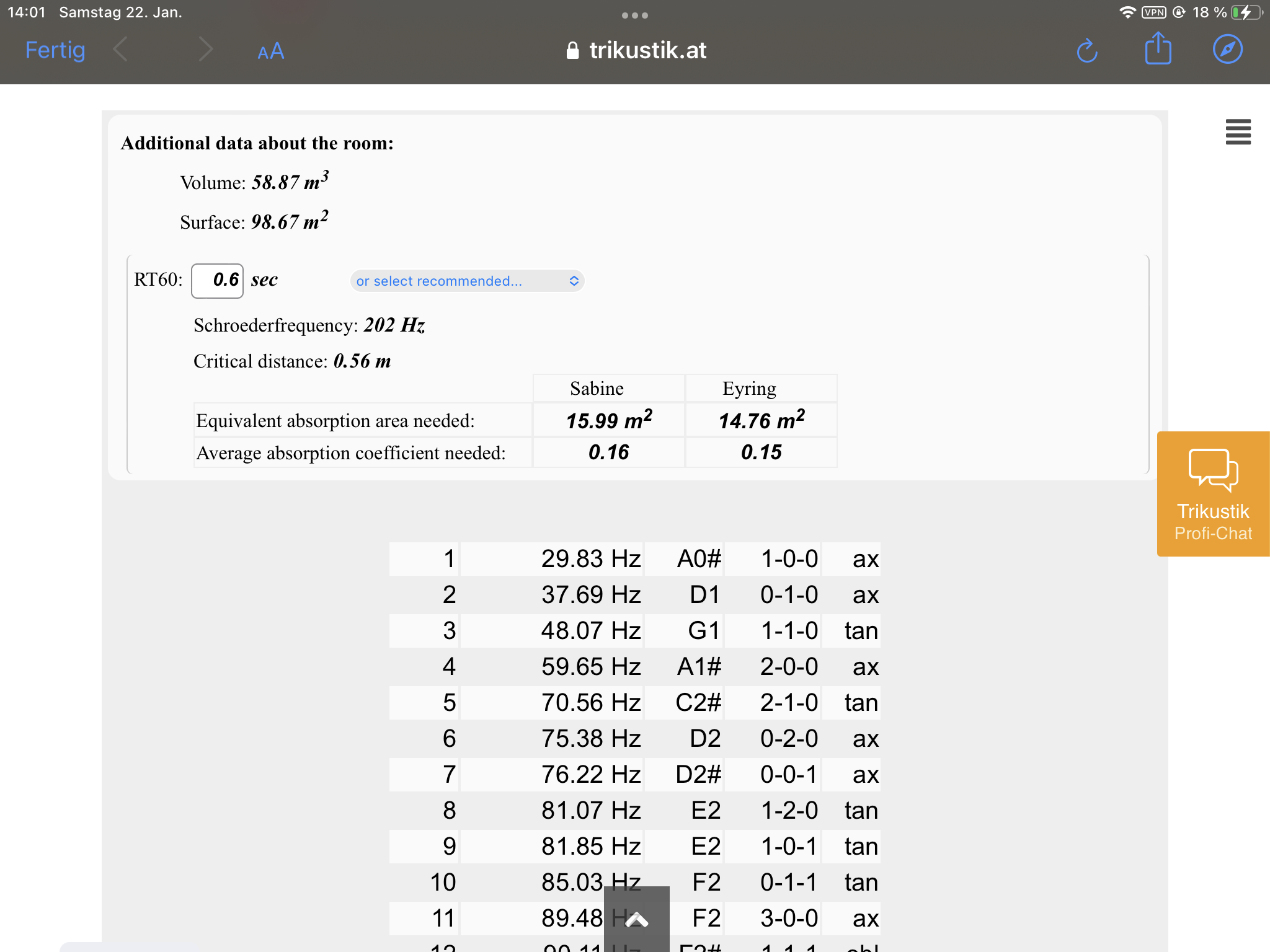

Wpisz po lewej u gory wymiary pomieszczenia w cm i sprawa zalatwiona.
Slupki pokazuja mody, czyli krytyczne czestotliwosci.
Widac tecz oczekiwany czas poglosu RT60

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

31 minut temu, xajas napisał:

Wpisz po lewej u gory wymiary pomieszczenia w cm i sprawa zalatwiona.

Z tymi wymiarami to nie jestem pewien co wpisać.Moja piwnica jest od ściany betonowej zewnętrznej   do ściany  betonowej przeciwnej zewnętrznej 7,26m dł.

Ja wydzieliłem za pomocą KG pomieszczenie  o wymiarze 4,6m na  3,53m.Na tej dłuższej ścianie (7,26m) jest przegroda na 4,6metrze z wejściem do pomieszczenia technicznego.Ta ściana będzie pełni rolę absorbera basowego o gr.40-do 50 cm.Pytanie :

Czy wpisać 7,26m ?Czy 4,60 m?

Na dole zdj. tylnej przegrody.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Wpisz 4,6.

[fetek]

8 godzin temu, Gmow1977 napisał:

Tak grzebałem trochę po internecie i wpadł mi taki symulator modów pomieszczenia..:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Akurat mój angielski nie należy do najlepszych ,może ktoś z was przybliży zasady i opis działania

Był bym wdzięczny 😅

W Twoim przypadku mody na długości i szerokości będą obarczone bardzo dużym błędem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gmow1977]

Godzinę temu, fetek napisał:

W Twoim przypadku mody na długości i szerokości będą obarczone bardzo dużym błędem.

Możesz bardziej rozwinąć myśl?

[Gmow1977]

Czy materiał o takich parametrach nadaje sie na sufit akustyczny za, którym ukryte będą głośniki do atmosa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fetek]

2 godziny temu, Gmow1977 napisał:

Możesz bardziej rozwinąć myśl?

Boczna i tylna ściana jest absorberem, musisz wylicz stopień pochłaniania i zrobić symulację uwzględniając te parametry np w rew.

pisałem Ci o tym na samym początku.

Edytowane 22 Stycznia 2022 przez fetek

[Gmow1977]

1 minutę temu, fetek napisał:

Boczna i tylna ściana jest absorberem, musisz wylicz stopień pochłaniania i zrobić symulację uwzględniając te parametry np w rew.

pisałem Ci o tym na samym początku.

Umik już jedzie do mnie ...

Pomiary ruszą dopiero jak pozamykam ściany .Także proszę trzymać rękę na pulsie.Wkrótce będę potrzebował waszej pomocy przy pomiarach bo to skomplikowana Materia jest...jak dla mnie laika oczywiście😉

[fetek]

No to git, ostatnio mocno podrożały, musiałem kupić drugi.
