Lampizacja odtwarzacza

[McGyver]

lechb, 28 Sie 2008, 01:32



>Ktoś lampizował Denona? Mam dcd-725 na PCM61P. Warto lampizować, czy może poszukać jakiegoś innego

>używanego na innym dac-u?



Trzeba było pocztrać wcześniej. Na czwartej stronie TEGO wątku masz opisane jak się lampizuje PCM61. Wklejałem schematy.

Obejrzyj i zrób jak narysowano.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lechb]

To wiem. Widziałem. Bardziej chodziło mi o efekt po lampizacji. Czy ktoś to przerobił i jakie ma wrażenia. Ale dzięki za info.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Tak długo jak jesteś w stanie zrobić to sam WARTO przynajmniej sprawdzić. Koszt jest niewielki radości sporo a i efekt prawie zawsze gwarantowany. Jak ci nie zagra z Denonem kupisz jakiegoś filipsa na odpowiedniej kości za 100 pln i wtedy na pewno będzie dobrze ;-)) Części do Lampizatora zawsze się da wykorzystać w innym CD-ku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

cypher, 28 Sie 2008, 12:13



>Tak długo jak jesteś w stanie zrobić to sam WARTO przynajmniej sprawdzić. Koszt jest niewielki

>radości sporo a i efekt prawie zawsze gwarantowany. Jak ci nie zagra z Denonem kupisz jakiegoś

>filipsa na odpowiedniej kości za 100 pln i wtedy na pewno będzie dobrze ;-)) Części do Lampizatora

>zawsze się da wykorzystać w innym CD-ku



Otóż to. Z tym, że jak nie podpasi, to nie radzę kupować Philipsa, tylko wmontować "lampucerę" do Denona i podłączyć ją pod lampizację. I to będzie koniec poszukiwań na bardzo długo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lechb]

Mam zrobić na tej lampie co w schemacie na 4 str., czy może z doswiadczenia polecacie jakąś inną?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Do PCM61 IMHO dobry byłby układ taki jak np. preamp Barszczyka, z tym, że na wejściu zamiast dzielnika taki filterek jak na czwartej stronie na rysuneczku, a na wyjściu za kondensatorem zamiast potencjometra 220k do 1M do gleby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Hm,

Są dwie opcje. Jeśli się nie znasz albo nie masz pewności odtwórz układ zaproponowany przez Mc-a.

Jeśli się znasz to dla DAC-y o wyjściu prądowym duo triody od dużym wzmocnieniu np z tanich rosyjskich 6n1p-ew, 6n2p-ew, ECC81 i zylion innych ;-))).

Dla DAC-y napięciowych 6n6p w układzie SRPP ;-) zasilana B+ 154V i Rk=50R ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[seniortelefono]

Ja mam zlampizowanego DCD-1290 na PCM61.

Warto.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lechb]

Skorzystałeś z tego schematu jak na stronie 4, czy może coś innego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

Na ten moment na wyjsciu lampizatora mam ruskie PIO z zamowienia na audiohhoby.Graja sporo wiec dotarte.

Do produkcji typu jantzen i manta nie ma co porownywac.Inne slynne jak bosm mp z pralek i mbgo lub ombg z migow i sukchojow tez nie podskocza.Zyskalo wszystko na duzy plus.pozostaje poprawienie zasilania samego tda 1541a i bedzie OK.Tak wiec zajrzyjcie do Lancastera na forum bo ruskie naboje do syfonu sa bezkonkurencji w swojej cenie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

mzawek,

W swojej cenie owszem, bezkonkurencyjne. Ale wystarczy podłączyć dobre pio czy wymienione przez Ciebie Jantzeny i momentalnie wiadomo że prawidłowe miejsce k40y-9 jest wśród szpei w szufladzie. Audiohobby ma swoich góró i niech tak zostanie;) pozdrowienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

cakiem mozliwe .

drogich kondow w cenie sredniego CD nie testowalem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



CA CD3

4x TDA 1541A



Okazja do zlampizowania. Trudno o lepszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

-->mzawek



K40y-9 dosyć mocno mulą, jeżeli juz muszą zostać zbocznikuj je ruskim teflonem FT-3, albo od biedy dobrym polipropylenem.

A z tą ceną dobrych kondów nie ma co przesadzać - Jupitery po 20$ sztuka to już naprawdę wysoki poziom.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

jesli te ruskie PIO mula to ktore nie mula ?U mnie jakos nie zamulaja .

W takim razie co mozna powiedziec o jantzen crosscap lub podobnych wynalazkach ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

mzawek

pwit1 bardzo dobrze radzi, ale tak jak każdy zbocznikowany układ trudno przewidzieć jak się toto zachowa w Twojej konfiguracji. Spróbuj, może być naprawdę fajnie! A Jupitery to dziwny wynalazek, wznowiona produkcja sprzed wieeelu lat z charakterem dźwięku który nie każdemu będzie odpowiadać, pozdrowienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Budżetowa Yamaha na AD1860. Ciasno było, ale wcisnąłem układ WK-WA, i to dual mono (każdy kanał stopnia analogowego ,ma swoje własne, niezależne zasilanie). Konieczne okazało się przestawienie w inne miejsce oryginalnego transformatora sieciowego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stachu7012]

McGyver,



Jak gra po lampizacji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Prawdę mówiąc aż takiego postępu się nie spodziewałem. W oryginale grał jak nakryty już nie kocem, a kołdrą. Plastikowy dźwięk z drewnianym basem i bezbarwną średnicą oraz suchymi wysokimi. Po lampizacji pokazał się potężny, niski i całkiem kontrolowany bas, barwy na średnicy i dźwięczność na górze. Nie jest to jeszcze poziom dobrze opracowanej lampucery, ale z pewnością warto lampizować stare cedeki na dobrych DACach. Gra dużo lepiej, choć kosztem "zabicia" gniazda słuchawkowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stachu7012]

Mój znajomy za jakiś czas będzie chciał kupić CD i w ogóle zbudować "od zera" system. Co byś zarekomendował jako źródło, które ładnie wygląda, jest niezawodne (nie psuje się) i da się zlampizować tak, że lampy w środku będą, lub w tylne ściance. Raczej nowy CD wchodzi w rachubę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

CA Azur 540C v.2



Lub jakiś ładny, a pusty w środku odtwarzacz z drugiej ręki jako platforma do wmontowania zlampizowanego DACa "Lampucera".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Mac, to wyżej to moja Yamaha??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Tak, Twoja. Wkrótce poprawi się jakość moich fotek bo kupiłem lustrzankę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

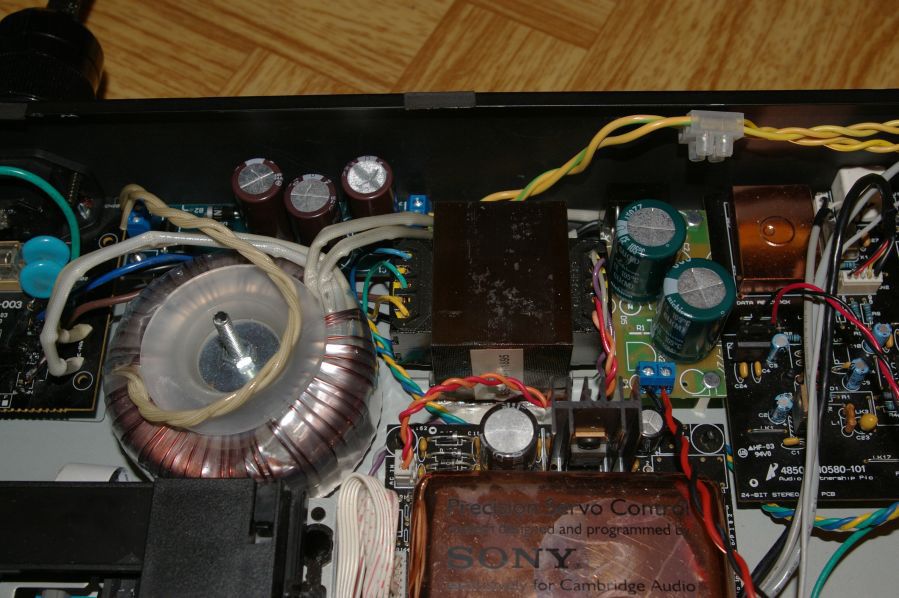

Cambridge Audio D500SE z usterką. Miał być tylko "ulampiony", ale okazało się że owa usterka to uwalony DAC (CS4391). Ponieważ ta kostka jest już nieprodukowana, a jej zdobycie za łatwe nie jest, zapadła decyzja żeby mu wstawić również "lampucerę". Analog to SRPP na E88CC w wersji militarnej.

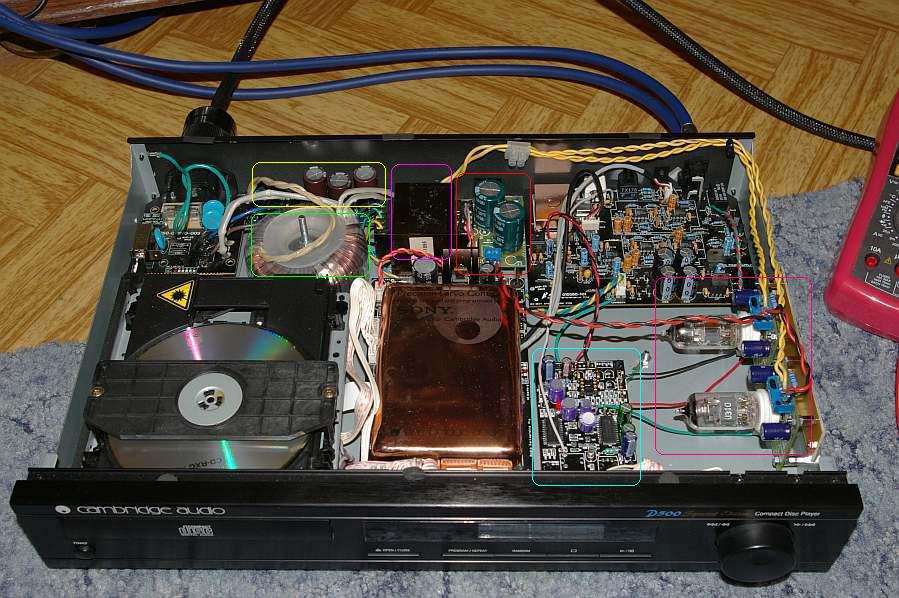

Fotki i opis:

-zielony nowe trafo

-fioletowy oryginalne trafo przestawione w inne miejsce

-żółty zasilacz żarzenia

-czerwony zasilacz anodowego

-turkusowy zmodyfikowana lampucera

-różowy stopień analogowy na lampach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Mac jakie dajesz kondy w katodzie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Żadnych. Kondy w katodzie to zło konieczne jak się chce uniknąć obniżenia wzmocnienia. Ja tu dużego wzmocnienia nie potrzebuję, wręcz przeciwnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Mac abstrahując od względów ekonomicznych, miejsca w odtwarzaczach itd czy bawiłeś się w zasilanie lampizatorów z użyciem dałwików i małych pojemności?

Zastanawiam się czy można by w ten sposób podciągnąć jeszcze dynamikę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Spróbuję w DACu zewnętrznym, bo wewnątrz CD nie da rady (patrz zdjęcia).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Szybka próba, zasilanie wygląda tak 47uF > 4H/32ohm > 47uF > 100 ohm > 220 uF.

Poprawiła sie szybkość i artykulacja basu. Reszta bez zmian ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Jaki duży jest ten 4H?
