Lampizacja odtwarzacza

[McGyver]

nookie736, 27 Cze 2008, 23:37



>aha cos jeszcze...jutro chcialem dokonac "snipu" narazie bez lampizacji. Mam 2 kondensatory mkt

>3,3mf, schemat dostepny jest tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) z tego co widze to

>musze pociagnac sygnal z nozki nr.13 ?? lutowal bedzie moj znajomy w/g wskazowek jakie mu dam. Czyli

>od poczatku: nozka nr.13 przez kondensator na cinch????

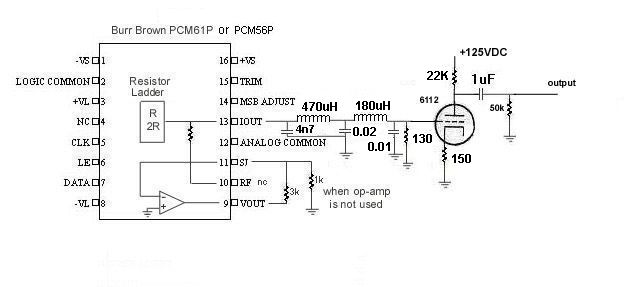

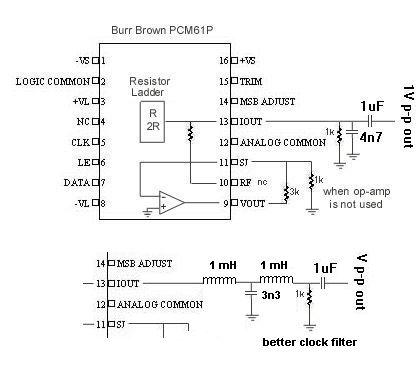

Snip z wyjścia prądowego to beznadziejny pomysł. Jak tam dasz rezystor konwersji 1k do gleby (jak na pierwszym obrazku) to uzyskasz i tak słabiutki sygnał, w porywach może z pół volta. Nie kombinuj, i od razu zrób tak jak na drugim.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Polutowałem podwajacz jak na schemacie kilka postów wyżej. Na wyjściu bez obciążenia ze 110V dostaje 340V. Wyszedł mi podwajacz. Czy ktoś mógłby mi wytłumaczyć co jest nie tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Chciałem napisać pożej, że wyszedł mi potrajacz a nie podwajacz ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Dżizas ... nie trafiam w klawiature tak rano w sobote ...

Może lepiej wysokimi napięciami zajmę się innym razem ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Trafiasz już w klawiaturę? Ręce się nie trzęsą? No to zmierz to jeszcze raz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

McGyver, 29 Cze 2008, 15:14



>Trafiasz już w klawiaturę? Ręce się nie trzęsą? No to zmierz to jeszcze raz.



No zmierzylem .... i wyszlo dokladnie 2 razy tyle co po wyprostowaniu tych 110 V ;-)

Po wyprostowaniu bez obciazenia bylo 170V ... jest 340V wiec dokladnie 2 razy tyle ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stachu7012]

W swoim lampizowanym CD przećwiczyłem już około 20 lamp (głównie 6SL7, kilka 6SN7). CD jest zrobiony pod 6SL7 zatem mogę alternatywnie stosować 6SN7 i 6SL7 - mając oczywiście świadomość, że 6SN7 nie grają "pełną piersią". Lampy to od zwykłych ruskich 6SL7 do zacnych Mullardów 6SN7 czy Ken-Radów. Teraz palnę audiofilską HEREZJĘ: najbardziej pasują mi Elektro Harmonixy Gold (EH-G). Lubię też Sylvanie militarne All Chrome oraz ruskie metal bazy (to zaskakujące, jak te lampy, pordzewiałe, popękane itp. grają). Na razie EH-G mam pożyczone, ale zamierzam sobie takowe kupić i grać.



Dlaczego EH-G:

- chyba to się nazywa "liniowość" - wszystkiego jest tyle ile trzeba, góry, dołu, średnicy, przestrzeni, wybrzmień, ...

- na początku brakowało mi trochę blasku góry i dudniał bas - ale wymiana gniazd RCA, sieciowych i głośnikowych w CD i wzmaku oraz interkonektu z Albedo Monolitha na Shuynatę Aries - zrobiła co trzeba. Rozstaję się zatem z moim ulubionym Monolithem, którym długo grałem. Do Ariesa podchodziłem już wcześniej, ale wówczas z Linna Genki - za mało basu i mięsa było,

- bardzo pasuje mi lekko ocieplony, ale spójny i szybki dźwięk EH-G - zwłaszcza w połączeniu z okablowaniem sieciowym Ansae, oraz IC i głośnikowymi Shuynatami,

- znam oczywiście lampy z bardziej zdyscyplinowanym basem - ale tutaj robi swoje Pocahontas, który ma krótki i zwinny bas - zatem synergia jest,

- z EH-G melodyjnie, naturalnie brzmi wokal, smyczki, fortepian, „pudło” gitary itp.





Przyznam, że EH-G mogę słuchać godzinami, lampa ta nie męczy mnie. Jak przyjechała do mnie na próbę, to gra i po kilku pierwszych porównaniach do innych „zacnych” lamp – po prostu została w CD i go nie opuszcza.



A teraz pytania do szanownych, osłuchanych i doświadczonych Lampiarzy:

- czy nie „zwariowałem aby”, no bo jak to w gronie zacnych, starych lamp dobrze pisać o EH-G,

- czy słyszał ktoś o czymś takim jak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) To prawdopodobnie ściema, ale jestem ciekaw, czy ktoś coś wie o "schładzaniu lampek".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stachu7012]

W nadchodzącym czasie w planach jest (korzystając z uprzejmości Madly-eja) przeróbka CD tak, aby 6SN7 zagrały "pełną piersią". Wówczas prawdopodobnie "szydło z wora" wyjdzie. Planowane jest też wymienienie kondensatorów sprzęgających.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Zawsze było trudno o sensownie grające 6SL7. Mało które trzymały poziom. W dodatku jeśli Twój "lampizator" jest tak zrobiony, by dało się go uzywać zarówno z 6SL7 jak i z 6SN7, to istnieje duże prawdopodobieństwo, że nie za bardzo trafia w liniowy odcinek charakterystyki żadnego z tych typów lamp. Byź może właściwości EH-G akurat dobrze się wpisują w zastany stan rzeczy. Ja bym proponował podjąć męską decyzję który typ wolisz, a z drugiego całkiem zrezygnować. po czym wymienić rezystory katodowe decydujące o biasie na takie, które ustawią bias najlepiej jak się da dla jednego, wybranego typu lampy, i tego się trzymać. Albo 6SN7, i tylko tymi żonglować, albo 6SL7, i tylko tymi żonglować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bonaventura]

Witam.Mam zlampizowany odtwarzacz philipsa cd 820.Dżwięk jest świetny ale reszta łacznie z napędem dużo słabsza.Szczególnie napęd jest b. wrażliwy na drgania i przy zmianie utworów na panelu najpierw trochę przewinie, cofnie i dopiero zagra.Jeśli płyta odtwarzana jest w sposób ciagły,jest ok.(co to może być?).Czy ktoś z szanownych forumowiczów z okolic lub samej Wa-wy mógłby mi przełożyc tę lampizację do lepszego odtwarzacza(z tda1541).Odtwarzacz kupię w.g. wskazania.Odpowiedż proszę na p.w.Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stachu7012]

McGyver,



Jeśli dobrze odczytuję Twój wpis, rekomendujesz 6SN7?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

stachu7012, 3 Lip 2008, 16:43



>McGyver,

>

>Jeśli dobrze odczytuję Twój wpis, rekomendujesz 6SN7?



Do DACa umieszczonego w Twoim CD lampa 6SL7 na wyjście niespecjalnie pasuje parametrami. Ma dużą oporność wewnętrzną (to niedobrze), mały prąd anodowy (ponownie niekorzystnie) i bardzo duże wzmocnienie (które w tym wypadku jest niepotrzebne, a nawet wręcz niepożądane). Nie bez znaczenia jest też fakt, że dobrze brzmiących typów 6SL7 jest dość mało.



6SN7 z kolei ma niski opór wewnętrzny, może pracować z większymi prądami, a ponadto łatwo jest znaleźć dobrze brzmiące modele (co nie oznacza że na pewno będą tanie).



Wszystko zatem przemawia za tym, by zdecydować się na optymalizację układu pod kątem 6SN7 i jej odpowiedników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

jaki ma ten opór wewnętrzny 6sn7? nie moge znaleźć w notach...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

Z pamięci ok. 2,7 kOhm w typowych warunkach pracy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Najczęściej podawaną wartością oporu dla 6SN7 jest ok. 7kohm. i typowy prąd ok. 9mA.

6SL7 ma opór aż sześciokrotnie wyższy, 44000ohm. i typowy prąd ok. 2,8mA.

Widać zatem wyraźnie że lampizator zbudowany na 6SN7 będzie miał zdecydowanie niższy opór wyjściowy, i będzie lepiej sterował podłączonym do niego wzmacniaczem.

W tym akurat cedeku ze względu na DAC z wyjściem napięciowym pewnie najlepiej by sie sprawdziła lampa 6AS7 ze swoją bardzo niską opornością, dużym prądem, i małym wzmocnieniem (przypominam że DAC z wyjściem napięciowym nie potrzebuje wzmocnienia), tyle że dwie takie lampy będą żarły już 5A prądu na żarzeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ponieważ imp wyjscia jest ważna, czy ni elepiej było by dać trafko na wyj? ;) jak w audionotach... takie lundahle są tak drogie jak kondy audionota ;) i przy okazji można zrobić sobie XLR.. a imp wyj bedzie zależała chyba w duzej mierze od imp uzw wtórnego..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

Mac



czy testowałeś u siebie do bólu wtórnik katodowy na jednej 6n6p ?



U mnie sprawdza się znakomicie z "suchowatą" lampucerą / BARWA średnicy /

lampka ustawiona na 15 mA.





ap

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[J-35]

no i stało się - dzięki uprzejmości łukasza fikusa mój azur 540 v.2 został zlampizowany. jaki jest tego efekt? to co usłyszałem określić mogę jednym słowem: rewelacja.



Szczerze mówiąc - dotychczas nie sądziłem, że zmieniając źródło dźwięku, w tak niewielkim pokoju, jak mój (~10m2) da się uzyskać aż tak znaczną poprawę komfortu odsłuchu.

w zasadzie większość czynników przemawia przeciw: kolumny ustawione na dłuższej ścianie (nieco za szeroko), oddalone od niej jedynie o ok 30cm, blisko narożników (w takim pomieszczeniu właściwie wszędzie jest blisko narożników ;). do tego kanapa na której siedzę też stoi przyklejona do ściany. to wszystko w zasadzie zwiastuje porażkę. mimo to przed lampizacją azura grało to wszystko całkiem nieźle. natomiast zmiana po lampizacji nie jest zauważalna, ona jest kolosalna!

największe zaskoczenie, to jakość basu. przedtem bywało go za dużo, chwilami rozlewał się i dudnił. sądziłem, że taka jest - niestety - specyfika mojego pokoju. w życiu nie spodziewałbym się, że wystarczy zmienić odtwarzacz. zmianie na lepsze uległ zresztą każdy aspekt brzmienia. separacja instrumentów, barwa, przestrzeń, detaliczność, dynamika. w konsekwencji można słuchać muzyki naprawdę długo, z ogromną przyjemnością, bez zmagania się z nadmiarem zbędnych dźwięków i bez poczucia zmęczenia. śmiało mogę powiedzieć, że efekt przerósł moje oczekiwania.



tak naprawdę nie wiem, jak brzmią bardzo drogie odtwarzacze. nie słyszałem ich zbyt wiele. nie celowałem w zakup sprzętu tej kategorii, a nie mam w zwyczaju zawracać głowy sprzedawcom odsłuchami w sytuacji, gdy wiem, że na coś się nie zdecyduję. w zasadzie z cd-ków za powyżej 5 tys. zł słyszałem jedynie to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i moim zdaniem zlampizowany cambridge spokojnie może z tym urządzeniem stawać w szranki. natomiast wszystkie przesłuchane przeze mnie odtwarzacze budżetowe grały albo gorzej, albo zdecydowanie gorzej. oczywiście to moja subiektywna opinia i jeśli ktoś nie dowierza lub zwyczajnie chciałby skonfrontować swój sprzęt z moim - chętnie umówię się na jakiś odsłuch



podsumowując powiem jedno: 600zł, które zapłaciłem za lampizację cambridge’a, to były najlepiej wydane przeze mnie pieniądze od czasu, gdy zacząłem inwestować w hi-fi. nie wiem jaki efekt dają inne mody - w tym przypadku z pewnością nie trzeba specjalnego wysiłku ani supersłuchu, żeby zorientować się, że warto.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stachu7012]

J-35,



W moim lampizowanym przez Fikusa Shanlingu bawię się kondensatorami. Fikus wstawił Elwo czy jakoś tak, 0,47 mF.



Na próbę wziąłem Hovlandy oraz teflonowe FEP Supersound Cap. Kilka dni - przed próbą w CD - grzały się non-stop wpięte w tor audio w tunerze.



Hovlandy są bardzo muzykalne, czysty dźwięk, dobra przestrzeń - w zasadzie bardzo pasują. Pasuje mi w nich to, że "płynie" muzyka. Scena i lokalizacja trochę rozmyte - ale muzykalność - OK.



Niebieskie (FEP) wsadziłem wczoraj, klarowne jak diabli, analityczne bardzo, góra podana "jak na talerzu", chyba trochę za mało basu. Znaczne odseparowanie instrumentów. W sumie - raczej za ostro, no chyba, że jeszcze się wygrzeją i ułożą. Aczkolwiek lokalizacja i detaliczność - pierwsza klasa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

A ja testowałem w lampizatorze wyjsciowe jantzen Audio cross cap ,bosch mp oraz OMBG-2 ruskie.

Zostały ombg -2 jako najlepsze z całej trójki.Wywaliłem także kabelki do chinche i wyjsciowe z lampy .Wszytko polutowałem do kondensatora bezposrednio(nudziło mi sie).Czyli podstawka stoi na ombg i wtyk takze bezposrenio do konda.I jest lepiej niz z kabelkami .Tylko wsadz to teraz w jakas obudowe ...;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

takie?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

Dokładnie takie konserwy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

dałem taki 4uf (zamiast 4,7)takze na wysokie tony w kolumnie i jest lepszy od BOSH MP.

za ta cene nic tylko lutowac.Bosch MP za to lepiej sobie radzi filtrujac VIFA m18wh.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

u mnie też przy tych wifach pracują bosh mp ,pobiły na łeb Mcapy,szczególnie poprawił się bas,tamte strasznie zamulały

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

Królem mulenia jest chyba jantzen crosscap.Ze swojej bardzo skromnej praktyki mam przeswiadczenie ze wsadzenie takowych kondensatorów na wyjsciu lampizatora to zaprzeczenie idei dobrego w miare dzwieku.Na tych swoich stronach Fikus daje byle kondy wyjsciowe i moze u niego gra to jakos.Ja wywaliłem i zapomniałem.Chyba najlepsze sa jednak wszelkie ruskie militarne produkcje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stachu7012]

Ja zaczynam się przyzwyczajać do teflonowych FEPów. W Shanlingu nocą (Madleyową ręką) został przerobiony punkt pracy pod lampy 6SN7 (zatem żegnajcie 6SL7). Poprawiło się na tyle in plus, że mogę sobie pozwolić na teflony, czyli raczej bardzo przejrzyste i "odkrywające/demaskujące" kondensatory. Dam im się wygrzać porządnie, licząc na to, że początkowa ich twardość minie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

czesć

kupiłem trochę ruskich kondów z katiuszy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



podesłać ci dwie sztuki na próby do shanlinga? Warto abyś spróbował. Należy je zbocznikować małym teflonem. Będzie magicznie, nie tak twardo jak z samym teflonem i jednocześnie przejrzyście.

piknij adres, jutro wybieram sie na pocztę.



bocznikować --- czyli na taką kostkę teflon 0.1 uF /lub mniej/ okrakiem.





artur

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

takie mogą być okrakiem na tej kostce



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

cholera

Miało być PW do Stacha

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pwit1]

Na wyjściu można spróbować jeszcze Jupiterów - dobre i w przyzwoitych cenach.



Jako "okrakowe" polecam też te:
