Dłubiemy w Behringer'ach serii 2496

[DoubleG]

" Andy777

IMHO: WO zabijają dźwięk, nawet pojedynczy stopień, bufor, cokolwiek co ma NFB."



Nikt nie pisze że z WO polecimy w kosmos, ale ze źle zaaplikowaną de symetryzacją pasywną też daleko nie zajedziemy.



słucham właśnie proponowanego przez ciebie albumu Jack Johnson "Sleep Through The Static".

I nikt się nie wydziera, wykonawca śpiewa z życiem mimo że to nie porywająca muzyka orkiestrowa :-) .

"They Do, They Don't" podoba mi się perkusja fajnie plonsająca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Mam 0V na VCOM, nie ma zwarcia do masy, a DAC gada, co o tym myśleć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

A wcześniej miałeś poprawne napięcie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Wcześniej ani na 93 ani na 96 nigdy nie mierzyłem... aha, mierzę przy odłączonym sygnale

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

U mnie bez sygnału jest 0,537 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

u mnie napięcie pokazało się dopiero po zapięciu kabli

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

po zapięciu anala czy cyfry? za chwilę odpalam zegarek 24.5 więc rączki się trzęsą :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

"odpalam zegarek 24.5 więc rączki się trzęsą :)"



Nie zapomnij nakręcić :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Andy777, 16 Sie 2009, 20:59 >po zapięciu anala czy cyfry?



zapiąłem wtedy oba, nie wiem jak jest pojedyńczo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

Sprawdziłem też inną kombinację kondów na VA.

Mała pojemność po stabie a bardzo duża po mostku i też jest porządek ze średnicą.

Zasilanie VA jest kluczowe dla tej kości. Robie zatem solidny zasilacz 5V tylko dla tego napięcia i drugi +/- 15 do zasilnia OP.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Zegarek nakręcony. Ruszył od razu - należy podnieść nogę 3 w IC20 i do niej się podłączyć. Wrażenia odsłuchowe wkrótce :) niech się pogrzeje parę dni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

Pytanie do dłubaczy DEQ2496. Jak doprowadzacie sygnał z transportu do DEQ ? Docelowy transport ma tylko wyjście coax, a Behr akceptuje tylko optyka. Da sie ominąć wejście optyczne i wprowadzić zamiast tego sygnał elektryczny ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OLES]

DEQ2496 ma również cyfrowe wejście symetryczne; mozna użyć zwykłej przejsciówki RCA-XLR lub zaopatrzyć się w przejsciówkę np.:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OLES]

ups; mozna również zamienić jeden rezystorek smd 110R na 75R (dokładnie pod trafem na wejściu AES/EBU) i mamy w 'pełni' wejście na COAX, taki urok odbiornika AK4114, że z automatu się dopasuje:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

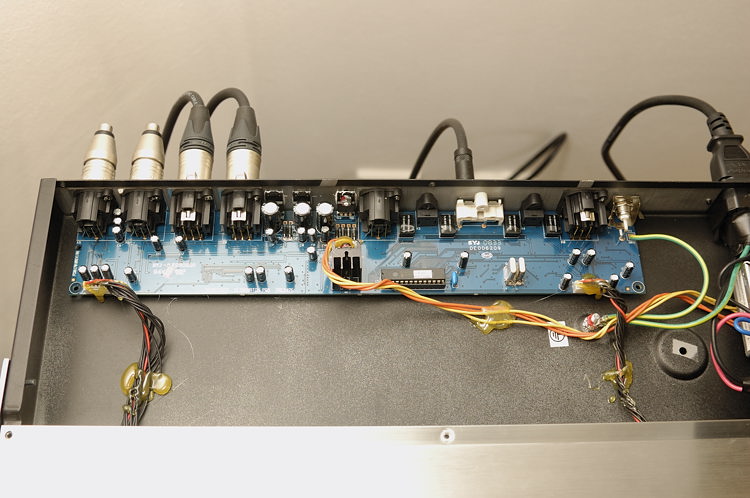

mój ultramatch wygląda zupełnie inaczej niż wklejane przez Was wcześniej, cała elektronika pod spodem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

które kondy powymieniać w tym przypadku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

fakamada, 17 Sie 2009, 01:59



CYFRA:

trafol za gniazdem XLR won, rezystor 110 też won

Czyli podłączasz się z dodatkowo założonego na tylną ściankę RCA prosto w ściezki. Najprościej w pady pozostałe po rezystorku smd 110. Ten rezystor jest niepotrzebny. Wręcz przeciwnie, razem z trafem to szkodniki. Sprawdzone doświadczalnie i osłuchane. Nie pomyl tylko + z masą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

artPaw



To co proponujesz to tzw zawracanie Wisły kijem.

Oba wejścia cyfrowe RCA i XLR są wykonane poprawnie i to co proponujesz to akurat ich psucie.

Jeśli coś psuje tu sygnał cyfrowy to multiplexer 4052, który można ominąć zapinając się bezspośrednio do 8420. Pisał o tym ŁukaszF i Andy777.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

marekzawa

Tak, są tak poprawne że psują dzwięk.

Andy Łukasz, ja i może ktoś jeszcze ominęliśmy również trafo i rezystor.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

artPaw



"Andy Łukasz, ja i może ktoś jeszcze ominęliśmy również trafo i rezystor."



Przeczytaj uważnie jak oni się podłączyli :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

Do cs w nogi 4;5 Bez trafka i R po drodze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

dla przypomnienia ze stronki ŁF



With a magnifying glass or just very young eyes you can solder a thin thin wire to legs 4 and 5 of the receiver - upsampler DAC.



Leg 4 gets plus of S/PDIF and leg 5 the insulated minus (not touching chassis).

The minus of RCA can should be grounded.

The RCA can have 75 Ohms across or not

The caps from RCA to Receiver are in my case 100 nF MKP, but any value between 10 nF to 1 uF will do. Ceramic 10 n is a good choice, like styroflex, mica, etc. Just no PIO.



While we are at it we can remove also the toslink receiver. It wont be needed anymore.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

Teraz OK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

marekzawa, 18 Sie 2009, 16:48 >marekzawa, 18 Sie 2009, 16:48<



może być i tak ale prościej 4-tą i 5-tą z IC10 podać na we usuniętego trafka.

kond na gorącym cyfry jest zbędny a rezystor do masy jest na płycie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

mamel



Tak też jest OK ale tego konda bym nie wyrzucał.

Datasheet 8420 zaleca kond i opornik 75 ohm.



Jeśli ktoś nie potrzebuje selektora wejść cyfrowych to tę kość najlepiej wylutować i zrobić wejscia na 4 i 5 nogę zgodnie datasheet. Do wyboru z albo połączenie galwaniczne albo trafko. Można przekrosować przewodem piny po wylutowanym selektorze.

Może tak być że wyjscia multiplexera podłączone do 8420 psują coś w sygnale . Ale to trzeba będzie sprawdzić.



Mój multiplexer zachowuje się dość dziwnie. Po połączeniu XLR mogę wybierać dowolne wejscie a sygnał

i tak zawsze przechodzi. Po RCA działa OK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

Weź Ty się wreszcie na coś zdecyduj.

Albo się chanisz z xlrami op-ampami itp. albo jedziesz cyfrą na usampler, wychodzisz po AKM na jakiś analog, nie opampa, i coś wreszcie słyszysz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Znalazłem takie oto urządzenie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardzo ciekawie rozwiązane zasilanie - rozbudowany prostownik i pre oraz stab, co ciekawe tylko pojedyncze 4.7u przy AK, żadnych małych smd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

mamel



Ależ ja jestem zdecydowany. Desymetryzacja będzie na OP ponieważ na tą chwilę uważam że to lepsze i tańsze rozwiązanie.

Teraz zajmuje się przebudową LPF . Jak się uporam z analogówką i jej zasilaniem wówczas zajmę się cyfrą. Od końca do początku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

wejście coaxial

Mam takie spostrzeżenia.

75 ohm jest zwykle wyznaczone na początku kabla, już w transporcie. Wywalenie R z behra powoduje niezgodny z logiką datasheeta skok jakościowy brzmienia. CS powinien być wg. mnie "otwarty" z tego co pamiętam, ma na we chyba około 12K

Jeden dobry kond na plusie / u mnie styroflex / gra super. Bez konda jeszcze lepiej, ale jest pewne ryzyko w użytkowaniu takiego niechronionego CS. Warto z pewnością uważać i nie zapinać kabla na włączonym zródle.

wg. datasheet:

Drugi taki sam kond podany na minusie i robi się straszne bagno.

Raczej sporo zależy co jest zródłem sygnału. Z pewnością u każdego coś innego się sprawdzi.



Jeżeli popełniłem jakiś błąd, wybaczcie fotografowi. Są wśród was tacy, którym mogę chętnie jutro wyczyścić buty. Na dziś ufam swoim uszom po każdej zmianie i prostej logice najkrótszej ścieżki.
