Dłubiemy w Behringer'ach serii 2496

[Chris01]

ale wymieniasz tylko ic23a i ic23b czy tez pozostale (ic12a i b, ic13a i b)? mam pod reka lm4562 (tez relatywnie mlody opamp) zobacze co sie stanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Chris01, 22 Wrz 2009, 08:34



>ale wymieniasz tylko ic23a i ic23b czy tez pozostale (ic12a i b, ic13a i b)? mam pod reka lm4562

>(tez relatywnie mlody opamp) zobacze co sie stanie.



Pozostałe opampy dawno usunięte, wychodzę DC z IC23.

49720 i 49860 mają ca 4x większe SR i BW oraz duże mniejsze zniekształcenia i szumy niż oryginalny 4580, tu chyba tkwi przyczyna nowego brzmienia - tak jakbyś zmienił na lepszy wzmaka tego dużego :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

ok wszystko rozumiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Swoim brzmieniem po wymianie opampa Behr zasłużył na lepsze zasilanie, wytoczyłem więc ciężką artylerię oIo oIo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

e...... fajne te zasilacze, też mam kilka takich :) Jaki efekt?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Późno było, a nie oceniam brzmienia tylko na słuchawkach, ale z pewnością gra i buczy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krisio06]

Andy, jakie to zasilacze? :) Gdzie je zakupiłeś? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

ALWSR,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) same płytki lub gotowce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Rambo,

jakie kondzie wstawiasz do ALWSR?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

"3. Wyjście za pierwszym opampem"

"IMHO: zwłaszcza jak ktoś nie chce dużo grzebać i ingerować oraz wykładać kasy na super kondzie po

100-200 pln, "3" rządzi :)"



Cześć. Czy mógłbyś się ustosunkować do tej wypowiedzi ? Jestem laikime w sprawach elektroniki, a czytanie schematów to dla mnie czarna magia. Chcę niedługo zmodyfikować DEQ2496. Chcę to zrobić jak najmniejszym kosztem, a i tak bedę musiał zapłacić komuś za robotę. Czy możesz napisać coś więcej o "wyjściu za pierwszym opampem" - co jest za wyjściem ? Może układ analogowy jak z noty od DAC'a ? Taki spoób polecają chyba Henryk Kwinto i Double G. Czy wasze przeróbki różnia się ?



Pozdr

Kuba

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

Miało być PW, ale cóż....... poszło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[OLES]

->fakamada

w DEQ2496 wyjście z pierwszego opa (desymetryzator) jest na kondensatorach C20 (lewy kanał) i C21 (prawy kanał); bieguny '+' kondesatorów to sygnał prosto z wyj. WO; kondensatorki znajdyją się na PCB z wyj. za gniazdami wyjść XLR;

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[webre]

Robił ktoś wyjście na JFET_CDout Dietmara W. Gerholda czyli zmodyfikowanym fetishizatorze Łukasza Fikusa? Nie bardzo wiem czy się bać tego ostrzeżenia:



Caution: This circuit has no built-in trap for the residual radio frequency dirt of the

D/A conversion, which could become almost as high as 50% of the maximum audio

signal. It is designed and built along the ideas of Lukasz’s “Lampizator”. It could

damage your valuable solid state amps and tweeters!!!

Although I could not find this fact during my in-circuit tests, you had to be aware of it!

BF245 have a transition frequency of about 700MHz! The MOSFET lowers this particular

value a lot, but in any case – be careful!

You will not hear it first moment, but your amps and tweeters will burn after all!!!





Podaje sygnał wyjściowy na Yamahe 797, która w teorii przenosi od 10 do 50000Hz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

src 2436

Bawiłem się troszeczkę punktem C 88.

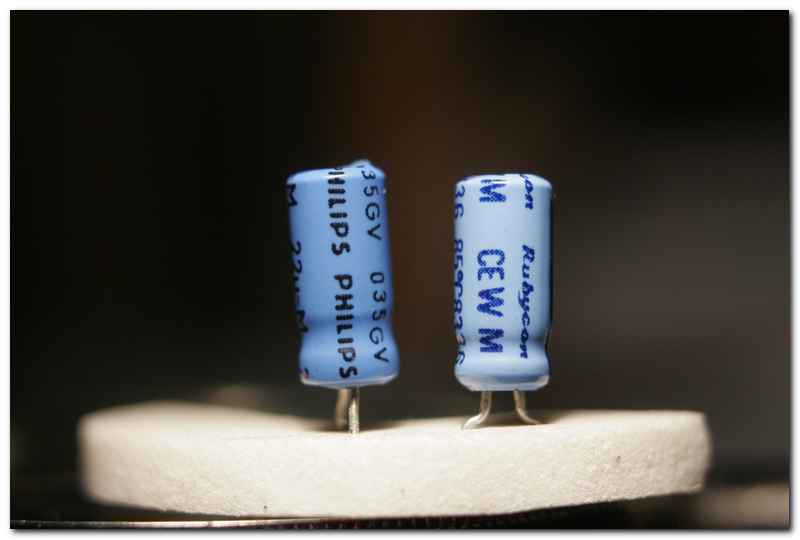

Takie zabytki. Łączą w sobie cechy sanyo WG i silmic II

silmic II -genialna średnica, ale góra rozjaśniona.

Sanyo WG - brakuje średnicy simlica , ale góra wzorowa



Obecnie, gdy założony jest ten philips, mam wasch&go . Rubycon- dałbym mu drugie miejsce na podium.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

zabawa punktem C - lekka perwersja :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

C88 też uważam za czuły, nie wolno przewalić pojemnością, u mnie trwa rywalizacja BGN 4.7 i 1u

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

ano nie wolno/

WG miałem 1000 uF

!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Jest ktoś z Wrocławia u kogo mozna posłuchać tego DACa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Żeby nie było, że się nie dłubie :)

Próbowaliście bez C88 i C47? IMHO każdy jeden wnosi swoją sygnaturę i kolory, a przy dobrym regulatorze - u mnie ALWSR i braku innych odbiorników 5V VA - ich obecność wydaje się zbędna, co potwierdza odsłuch. Spróbuję jeszcze bez L4 i C49. Jednak na VCOM chyba trzeba tego C65 zostawić, ale coś lepszego niż ceramik. TBC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

Na razie w ogóle nie dotykam behra. Gra na tyle zadowalająco, że mozna z tym zyć.

Zająłem się pre gramofonowym na lampach. Rzuciłem rękawicę mocnemu przeciwnikowi.

Próbowałem bez c88 , tylko na odsprzęganiu ceramikiem 22nF. Gra, tylko że bardzo średnio.

Zasilanie mam w zasadzie nieruszane. Dwa staby 5v + roszady kondensatorami.

Mam ochotę zasilić SRC akumulatorem samochodowym. Pierwsze podejście było nieudane, jeszcze na oryginalnych stabach. Dosłownie wszystko siadło, odwrotnie niż w lampucerce. Ta smoczyca dopiero wtedy otworzyła drugie oko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Też mi się zdawało, że można już zostawić, dopóki nie zapodałem lepszej jakości sygnału z transportu :) Wyszło szydło z worka, że jednak koloryzuje średnicę i lekko zamula najwyższą górę. Po zdjęciu tych dwóch kondzi jak tak jak być powinno - równo w całym pasmie. Co ciekawe - bas bardziej czytelny/konturowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[webre]

Gdzie w tym behringerze powinienem podłączyć sygnał TTL, który zamierzam wyciągnąć bezpośrednio z WDTV? Wyczytałem na avsforum, że jest to możliwe. Tamten człowiek wyciągnął sygnał TTL bezpośrednio przed toslinkiem i podłączył go do CS8412. Niestety nie mogę znaleźć tego na schemacie. Pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[webre]

Pod tym linkiem wpis, o którym wspomniałem powyżej:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

webre, 7 Paź 2009, 10:06



R14 (?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[webre]

No właśnie ja na tym schemacie nie widze wcale AK 4393.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

trzecia strona, lewy dolny rog - jest tam napisane 4393 (brak napisu ak)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

linka do schematu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Chris01]

wróć!!! to byl dcx!!!



to jest do src:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fakamada]

Pilne ! Kto w Warszawie ma DEQ2496 ? Zakupiłem dedykowany mikrofon pomiarowy ECM8000 i niestety wyrzuca mi górkę kilkadziesiąt decybeli w okolicy 40hz. Gdybym miał dostęp do innego egzemplarza DEQ wiedziałbym czy reklamować mikrofon czy korektor. Pomóżcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

Chris01 twoje linki cos padly ;/
