Przedwzmacniacz+zasilacz lampowy (topologia Lamm)

[Tomek 1685]

Piotrze, ja tak mam i nie narzekam :) U mnie są dwa Salasy anodowe na jednym radiatorze, więc cztery tranzystory. Uprościło mi to konstrukcję, a w prototypowej obudowie wygląda jak na zdjęciu.



I to rozumiem, prawdziwe DIY, a nie jakieś płytki z fabryki.

Ładna robota.

[Pawel_PS]

I to rozumiem, prawdziwe DIY, a nie jakieś płytki z fabryki.

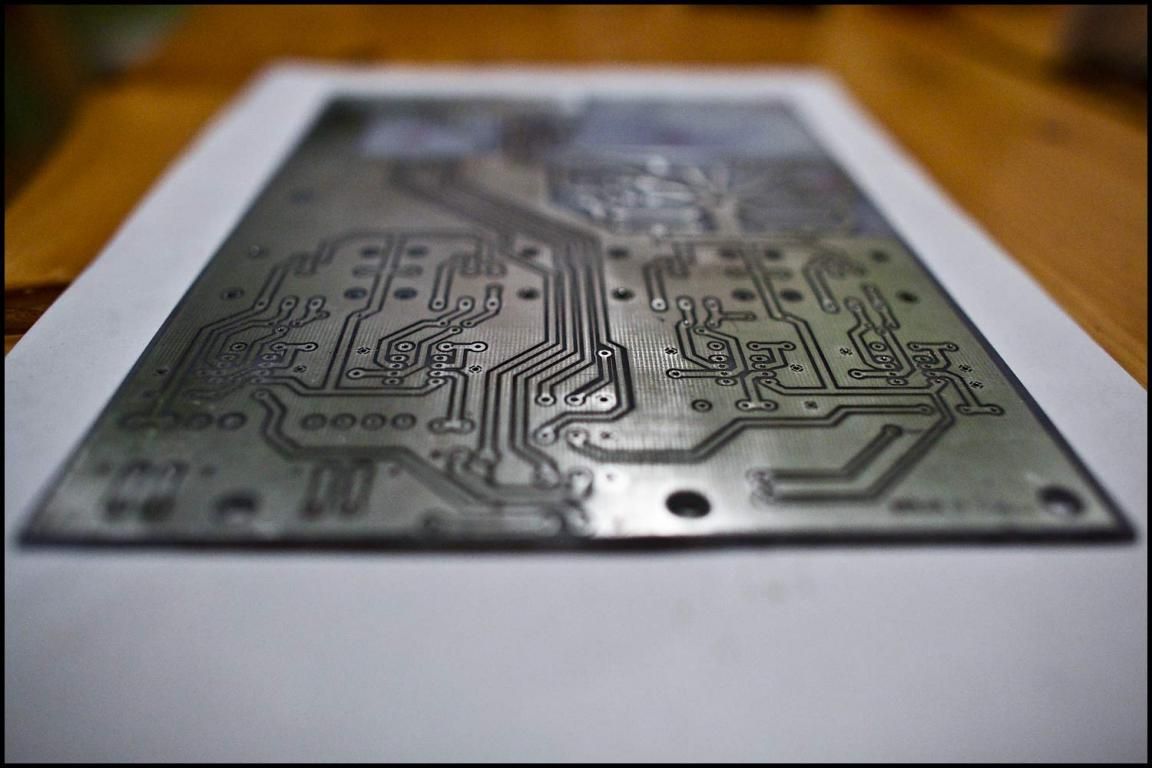

A dziękuję. Wszystkie płytki samemu projektowałem i wykonywałem. Sprawia mi to jeszcze frajdę, więc się bawię ;)

[Tomek 1685]

A dziękuję. Wszystkie płytki samemu projektowałem i wykonywałem. Sprawia mi to jeszcze frajdę, więc się bawię ;)



Mnie też to bawi, ale chyba jesteśmy w mniejszości. Tak to w każdym razie wygląda, że jak nie ma fabrycznej płytki to projekt umiera dla większości.

[FERB]

Mnie też to bawi, ale chyba jesteśmy w mniejszości. Tak to w każdym razie wygląda, że jak nie ma fabrycznej płytki to projekt umiera dla większości.





...jestem po Waszej stronie Panowie! ...choć wolę jak projekt zrobi Ktoś bardziej doświadczony:)

[Tomek 1685]

...choć wolę jak projekt zrobi Ktoś bardziej doświadczony:)



No ale bez przesady .. pod 4 lampki i zasilacz?:)

[FERB]

No ale bez przesady .. pod 4 lampki i zasilacz?:)

wiesz - audiowoodoo:) - a na serio - nie znam zasad projektowania, ma coś brumić i szumieć to wolę projekty doświadczonych kolegów.

Natomiast bardzo często przeprojektowuję płytki pod swoje potrzeby (inne elementy, większe pady, inne grubości ścieżek) zachowując topologię pierwowzoru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Fajowo to wygląda. Nie masz kompletu nadwyżki? :)

[FERB]

Fajowo to wygląda. Nie masz kompletu nadwyżki? :)

...nie... za to obecnie brak czasu na takie przyjemności:)

Ponadto chyba nie było by OK rozpowszechniać projekty innych, bez ich zgody...

To naprawdę nie jest trudne, trochę staranności i po sprawie. Nuda od żelazka, Rudi - emulsja światłoczuła.

Ale wątek nie o tym...:)

[jaskiniowiec]

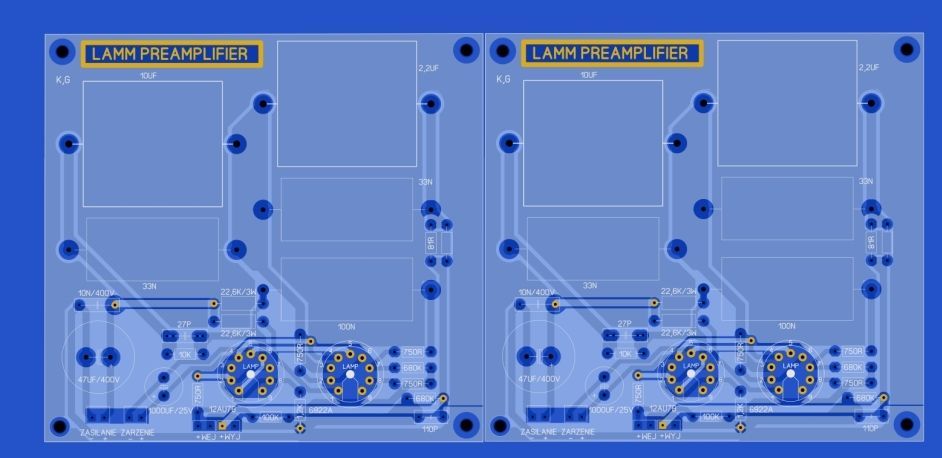

Pcb do lamm 18cm na 17 cm , miejsca na przypał-owe audiofilskie kondensatory jest myślę ze dość .

Masa ekranowa miała być wedle ustaleń , ale nie łączy żadnych elementów Łączona w punkcie centralnym na pcb do masy wzmaka, można nawet rozłączyć .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Maja 2015 przez jaskiniowiec

[ManieX]

Pcb do lamm 18cm na 17 cm , miejsca na przypał-owe audiofilskie kondensatory jest myślę ze dość .

Masa ekranowa miała być wedle ustaleń , ale nie łączy żadnych elementów Łączona w punkcie centralnym na pcb do masy wzmaka, można nawet rozłączyć .



przewidujesz grupowe zamówienie tego PCB?

[Kazik II]

Pcb do lamm 18cm na 17 cm , miejsca na przypał-owe audiofilskie kondensatory jest myślę ze dość .

Masa ekranowa miała być wedle ustaleń , ale nie łączy żadnych elementów Łączona w punkcie centralnym na pcb do masy wzmaka, można nawet rozłączyć .



A płytka zasilacza też będzie do kompletu ?

[micha7n]

PCB zasilacza dopiero będzie testowana jak sie zrobi....coś takiego miałoby to być:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Maja 2015 przez micha7n

[jaskiniowiec]

Pcb do Salasa mam gotowe . tak by to wyglądało .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Koszt takich pcb jest raczej śmieszny ok 15-20 zł średnio , także brudzenie się w termotransfer jest nieopłacalne, pcb z solder maska i opisem .



Jakie mają być te pcb do lamm - zwykłe cynowane , ze złoconymi padami , złocone w całości bez soldermaski , złocone w całości z soldermaska , podwójnie złocone w całości , potrójnie maczane w roztworze do złocenia .

Chińczyki mają to do siebie ze zrobią wszystko co się u nich zamówi. Także produkcja pcb 4 warstwowych tez nie jest problemem .



Oczywiście 2x70UM laminat 2mm

Co powiem wam mniej więcej cenę zależna też od ilości .



Także prosił bym zainteresowanych mniej więcej o wybór wykonania .



Jak by ktos był zainteresowany można także zamówić puszki ekranujące do transformatorów , wykonanie obojętnie jakie , nierdzewka polerowana , stalowe malowane proszkowo , kolor obojętnie jaki , plus własne logo .

Dzisiaj - jutro przyjdzie mi partia takich puszek to wam pokażę jak to wygląda , coś też będę miał na stanie .



Zbiorówka jak najbardziej tak .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Maja 2015 przez jaskiniowiec

[Ciechomir]

Dzisiaj - jutro przyjdzie mi partia takich puszek to wam pokażę jak to wygląda , coś też będę miał na stanie



SUPCIO !!!



Zamawiam 2 puszeczki, jak da radę z logo to nawet 4 z obecnej dostawy :)

[artw]

Ten Salas to z żarzeniem?

Jakie są wymiary pcb?

I tak z ciekawości: po co te zakrętasy od C5 do masy i do R11?

[osimar]

ja jestem chętny na 2 Salasy

[kw]

Wygląda że żarzenie z powolnym narastaniem. Tylko czy wystarczy prądu z LM'a w takiej obudowie?

[jaskiniowiec]

Zakrętasy na ścieżkach zrobiłem po to żeby te nagrzewające się rezystory , nie nagrzewały tak elektrolitów .



Puszcze pcb do tego lamma do wyceny do 2-3 dni będę wiedział ceny i raczej będą pojedyncze , jedna pcb jeden kanał .



Puszki do traf to jest coś takiego , wprawdzie te są do traf dużej mocy , do budowy końcówek mocy, jest to 1,5 mm blachy stalowej , jest to bardzo estetyczne rozwiązanie , wiadomo wkładając takie trafko do takiej puszki można go sobie samemu zalać .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Obecnie ma tylko dwa wymiary , ale w następnej parti która przyjdzie też i inne . koszt to 70 zł - 120 zł zależny od gabarytu I niestety taniej się nie da przy tak małych ilościach i produkcji na moje zlecenie .

Od środka są śrubki mocujące .



Co do obudów jak by ktoś potrzebował , to import z chin jest nie co mało opłacalny - kurs dolara . Ale opłaca się obróbka gotowych , paneli przednich .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Co do zasilacza, może warto byłoby zaimplementować jakieś proste opóźnione załączanie anodowego, np. na NE555, plus przekaźnik, zasilanie można by pożyczyć z żarzenia.

[Gość piotrektychy]

Puszki do toroidów można też kupić na ebay, własnie taką ściągnąłem.



http://www.ebay.pl/itm/1pc-90x50mm-Black-Metal-Shield-Toroid-Transformer-Cover-Protect-Chassis-Case-/251570916666?pt=LH_DefaultDomain_0&hash=item3a92cb8d3a



[lobo]

Pcb do lamm 18cm na 17 cm , miejsca na przypał-owe audiofilskie kondensatory jest myślę ze dość .

Masa ekranowa miała być wedle ustaleń , ale nie łączy żadnych elementów Łączona w punkcie centralnym na pcb do masy wzmaka, można nawet rozłączyć .



Drobna uwaga do tego schematu, bo widzę, że wszyscy kopiują to samo.Rezystor R6 winien być w siatce lampy (pin7) a nie w szereg z kondensatorem C3.

[Ciechomir]

Jeszcze może być:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



lub



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Albo



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wszystko to kwestia odpowiedniego zapytani

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Maja 2015 przez Ciechomir

[Gość piotrektychy]



Drobna uwaga do tego schematu, bo widzę, że wszyscy kopiują to samo.Rezystor R6 winien być w siatce lampy (pin7) a nie w szereg z kondensatorem C3.



nieprawda

[moltos]

Tylko czy wystarczy prądu z LM'a w takiej obudowie?

Do żarzenia lepszy jest L200.

[jaskiniowiec]

Ciechomir fajnie ze podałeś linki na ebay, ale ludzie wy sobie uświadomcie że cena wyjdzie jednokrotnie wyższa niż tam podana, wysoki kurs dolara, transport, podatek którego nie przepuszczą na granicy , po przekroczeniu 150 EU i cło .

Kompletnie jest to nieopłacalne . Po za tym wymiary, tak samo na allegro fi 10cm = transformatorek 50 wat . Stosunek gabarytu do ceny = żenujący .

Na fotce pokazałem puchy do traf a nie puszeczki z blaszki 0,5mm .

[notoryczny]

Te "puszki " z Telto ( Allegro) wyglądają na puszki z tworzywa - "plastikowe" więc do niczego to się nie przyda, chyba jedynie jako element maskujący.

Taniej wyjdzie zaadoptować puszkę po gulaszu angielskim albo jakimś paprykarzu, ceny tych tutaj oferowanych to jakaś paranoja.

[szczemirek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Szczemirek napisałem ze się nie opłaca kupować puszek na ebay i kropka i przestań wstawiać te głupie linki .

Mam podobne tylko większe 155 mm na 80 mm koszt zrobienia w Polsce to 55 zł przy zamówieniu 10 szt , za te z ebay jeżeli umiesz liczyć z watem zapłacisz 75 zł . Przy większej ilości tak samo tutaj wynegocjujesz znacznie lepsza cenę , Jeżeli u chińczyka kupisz większa ilość to ci dowala cło a wierz że zaniżanie ceny ci nie pomorze, bo te gnoje z urzędu wyszukają ten towar i jego cenę właściwa .



Można jeszcze wysłać droga okrężna i wykorzystać strefę wolnocelna ale tutaj trzeba liczyć podwójne koszty transportu plus taxa .



Sprowadziłem mase rzeczy z chin dokładnie wiem jak to wygląda

Sporo rzeczy się opłaca sporo nie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Maja 2015 przez jaskiniowiec

[adigrzelczak]

A z Salsa jakie napięcie uzyskamy na wyjściu? Potrzebuję dobry zasilacz na 260V

[boguwoj]

nieprawda

Jednak prawda.

Rez R6 powinien być między siatką ECC88 pin 7 , a węzłem między kond C3 i R7 .
