Chiński DAC na AK4490EQ

[Kris_54701]

Taki wynalazek mam na uwadze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



istotny jest dla mnie port optyczny i wyświetlacz też się przyda.

Jest też w komplecie potencjometr/selektor/impulsator co wskazuje na softwerowe sterowanie układem. ma też zdaje się złącze i2s do podłączenia płytki z USB której brak w zestawie.

Cena również do zaakceptowania przez mój budżet.

Czy taka płytka posiada te wszystkie filtry o której mowa?

Czy jest możliwość poprawienia tej płytki czy może jest ona już wykonana zgodnie z datashit?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kami3n147]

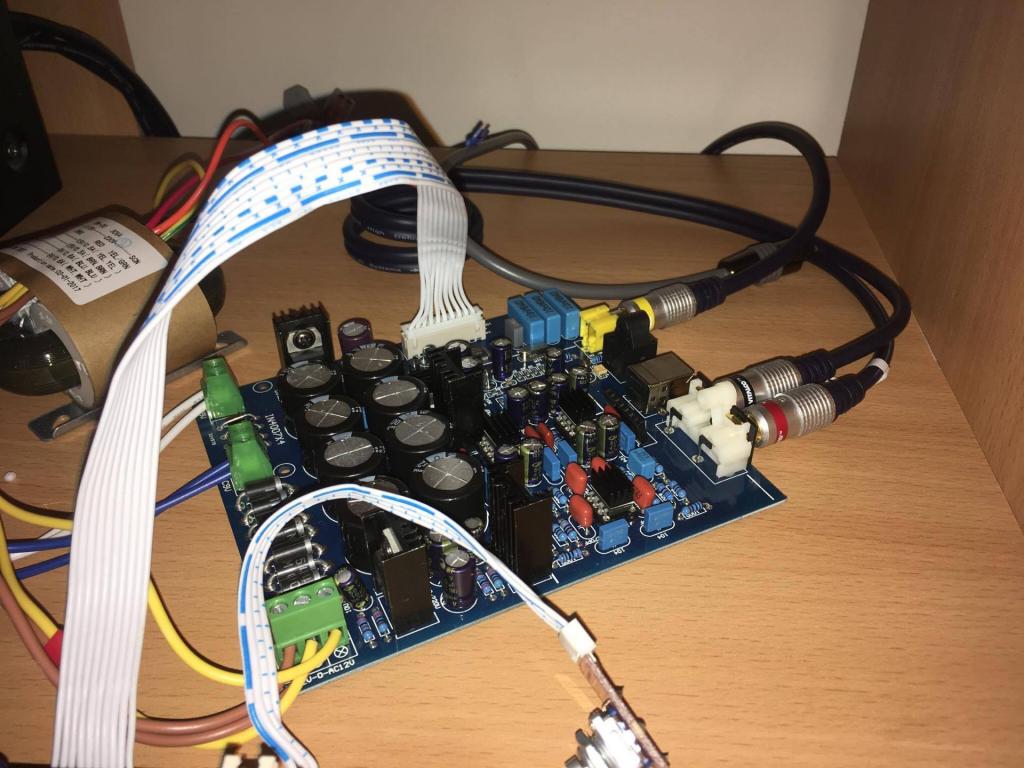

Ja jestem na etapie składania takiego DAC'a. Niestety nie mam porównania do innych DACów, więc nie powiem czy gra dobrze czy źle, na pewno gra czysto, w głośnikach nie słychać żadnego szumu.

Polecam zamówić z tej aukcji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) wychodzi taniej.

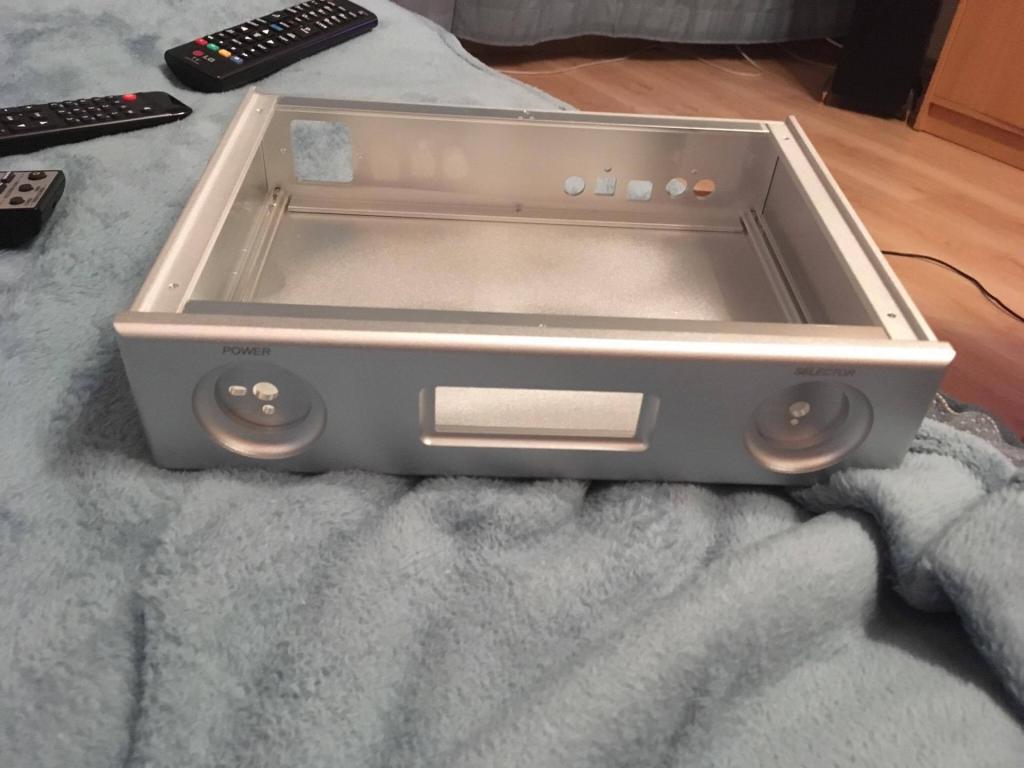

Więcej zdjęć:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Gdzie zamawiałeś trafko?



Czy jest w nim możliwość programowej konfiguracji filtrów? Jaki wpływ mają na dźwięk?

[Kami3n147]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[chick]

Ja zamawiałem tutaj:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

W opisie tej płytki jest 12v a trafko ma 15v. Nie smaży się nic?

Rozumiem że płytka ma tylko gniazdo USB ale do jego działania potrzeba xmosa w złącze i2s wpiąć?

[marosik]

nie- wiecej ciepla zgubisz na radiatorach stabilizatorow.

tak wyjscia sa standardowe. kazda plytka ma tak samo projektowane wiec w sumie jaka nie wsadzisz to powinno grac.



ps. ja mam plytki singxera bez separacji i taka sama tylko z separacja oraz amanero.

najgorzej gra amanero :(

[Calyer]

W opisie tej płytki jest 12v a trafko ma 15v. Nie smaży się nic?

Rozumiem że płytka ma tylko gniazdo USB ale do jego działania potrzeba xmosa w złącze i2s wpiąć?

Tam nie ma złącza i2s. To złącze grzebieniowe to spdif.

[stero]

Nie SPDIF tylko 7pin złącze modułu USB na XMOS, który jest na innych aukcjach.

[Calyer]

Nie SPDIF tylko 7pin złącze modułu USB na XMOS, który jest na innych aukcjach.



Napisałem , że w tym złączu nie ma wejścia i2s. Jest wejście spdif . Pozostałe piny to +5V , masa , i 4 piny podające sygnał usb na płytkę córkę. Razem - 7.

[Kris_54701]

Napisałem , że w tym złączu nie ma wejścia i2s. Jest wejście spdif . Pozostałe piny to +5V , masa , i 4 piny podające sygnał usb na płytkę córkę. Razem - 7.

sygnał z gniazda USB idzie poprzez to złącze na płytkę córkę, po czym wraca znów na płytę główą w postaci sygnału SPDIF. Czy dobrze rozumiem?





Ja zamawiałem tutaj:



https://pl.aliexpres...2311.0.0.BbSK1F

Jeszcze pytanie odnośnie zasilania.

W opisie twojej płytki podobnie identycznie jak jak dotyczącym płytki z AK4490 jest wyraźnie opisane, że wymagana jest moc 2 X 10 W dla 9V i sumaryczne 10 W dla 12V - 0 - 12V.

Zastosowałeś trafko o mocy 7,2 W dla jednej lini 9V, czy wszystko działa poprawnie?

Czy mogę zastosować takie trafko?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ma napięcie 12V i tą samą moc dla 9V a dodatkowo jest o całe $6 tańsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

sygnał z gniazda USB idzie poprzez to złącze na płytkę córkę, po czym wraca znów na płytę główą w postaci sygnału SPDIF.

W przypadku tej płytki daca [złącze 7pin] tak właśnie jest. Są płytki za złączem 9 pinowym , i wtedy można z odpowiedniej płytki córki przesłać przesłać do daca sygnał i2s.

[Mikoski]

Napisałem , że w tym złączu nie ma wejścia i2s. Jest wejście spdif . Pozostałe piny to +5V , masa , i 4 piny podające sygnał usb na płytkę córkę. Razem - 7.

Mam do Ciebie pytanie - w tej chwili używam dedykowanej karty XMOS 7-pin, a chciałbym sprawdzić inne opcje. W przypadku Amanero co musiałbym uzyskać?W sumie chodzi mi pewien pomysł po głowie, ale chciałbym uzyskać pomoc zanim się za to zabiorę.

[Calyer]

Do tej płytki da się wpiąć moduł USB tylko po SPDIF. Sam Amanero ma tylko wyjście I2S. Nie zepniesz tego bezpośrednio. Będziesz musiał dokupić do Amanero dodatkową płytkę konwertującą I2S do SPDIF. Lub zrezygnować z Amanero na rzecz XMOS, raczej każdy moduł oparty na XMOS posada wyjście SPDIF.

Ale żeby się wpiąć z Amanero przez I2S do DACa z podanego powyżej linku trzeba wylutować z płytki kilka elementów SMD i podlutować się w ich miejsce drucikami grubości włosa (niech będzie nawet, że końskiego włosa :)). Przy okazji traci się wejścia SPDIF, chyba że ktoś wykombinuje jakiś przełącznik na I2S na dodatkowej płyteczce.

Słowem - rzeźbienie.

[jurek]

Jest możliwość wpięcia sygnału i2s bezpośrednio- z ominięciem AK4118.

Trzeba wylutować rezystory (o ile dobrze pamiętam 33 omowe) łączące kostki i wpiąć się bezpośrednio w DACa.

Rezystory zaznaczyłem na czerwono:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Października 2017 przez jurek

[Mikoski]

Jest możliwość wpięcia sygnału i2s bezpośrednio- z ominięciem AK4118.

Trzeba wylutować rezystory (o ile dobrze pamiętam 33 omowe) łączące kostki i wpiąć się bezpośrednio w DACa.

Rezystory zaznaczyłem na czerwono:

Dziękuję Panowie koledzy za wytłumaczenie, i nie podejmę próby, bo ja lata Swoje już mam i do takiej roboty "włosowej" nie mam już oczu,rąk, a zwłaszcza chęci ;-), może i wylutuję rezystory ale co jak mi się nie spodoba? zwłaszcza, że znając Siebie ryzykuję uszkodzenie przy zbytniej zabawie ....... tym bardziej, że to moja ciekawość tylko, bo Dac gra mi wystarczająco i jeszcze nie wybrałem ostatecznej

konfiguracji kondensatorów ;-) . A żeby zabić ciekawość chyba kupię jakąś inną opcję aby podłączyć amanero lub coś innego - może nie taniej - ale mniej nerwów......

[Kami3n147]

Czy mogę zastosować takie trafko?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ma napięcie 12V i tą samą moc dla 9V a dodatkowo jest o całe $6 tańsze.



Tu jest jeszcze taniej :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

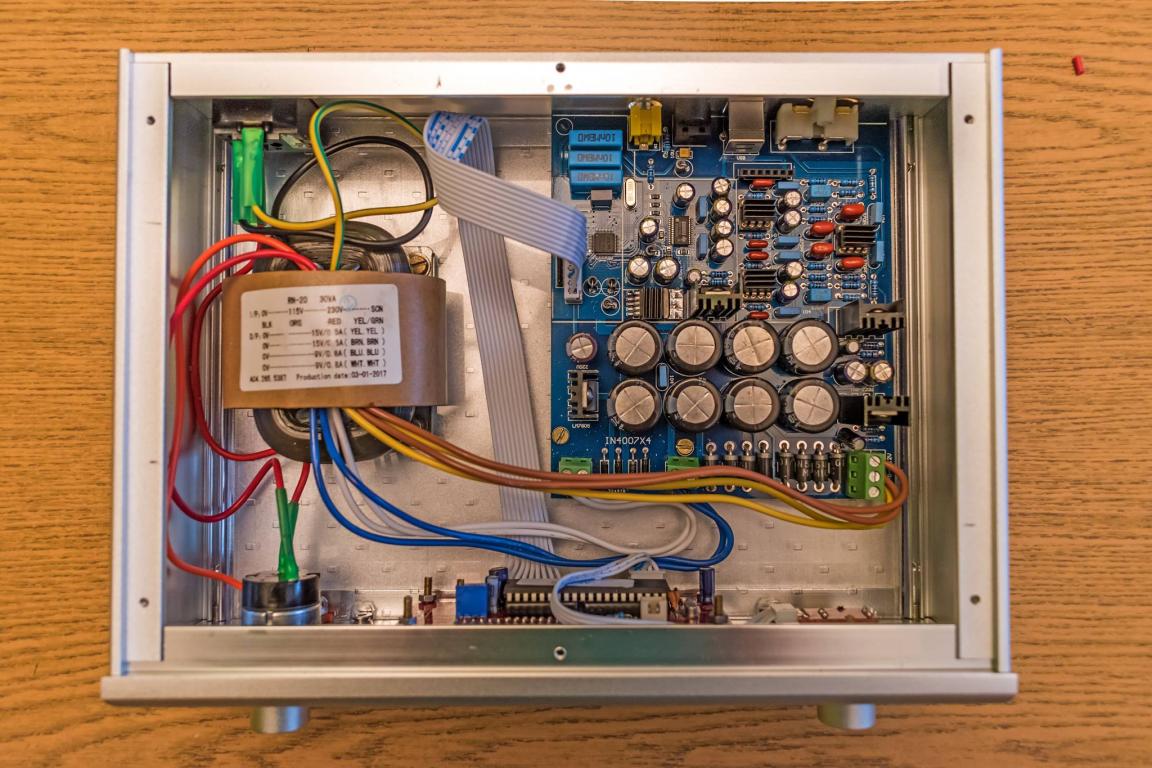

Czy taki XMOS w wersji 7pin będzie pasował do tego DAC'a ze zdjęcia bez żadnych przeróbek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Października 2017 przez Kami3n147

[marcin32]

Widzę że już sprzęt złożony .

wymieniałeś wzmacniacze operacyjne?

[Kami3n147]

Nic nie wymieniałem oprócz parę przekleństw podczas składania.

[marcin32]

Nic nie wymieniałem oprócz parę przekleństw podczas składania.



ja nie mam radiatorów na wzmacniaczach operacyjnych



Mimo wszystko dziwie się że wiozłeś to trafo jeśli na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dostało nie najlepszą opinie

............................................

zastanawiam się czy nie poszukać ad744 o których pisał Bogdan w wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



tylko nie wiem skąd zamówić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Mimo wszystko dziwie się że wiozłeś to trafo jeśli na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dostało nie najlepszą opinie



Nienajlepsze opinie bo w konfiguracji z tym trafem jest zupełnie inna płytka z tym układem. Przy takiej batalii kondensatorów trafo nie ma tu żadnego znaczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kami3n147]

ja nie mam radiatorów na wzmacniaczach operacyjnych



Ja też nie miałem. Te radiatory to samoróbka - dodałem, bo miałem wrażenie, że wzmacniacze operacyjne trochę się grzeją.

[sybic]

Czy omawiane DAC są w wersji z jakimś ładnym wyświetlaczem oled?

[gavron04]

Witam. Mam pytanie do posiadaczy tego DAC'a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ile jest osób, które go przerobiło i zostają przy przeróbce "bo jest lepiej"?



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam_85]

Tego daca można dość sporo poprawić :-)

[micwoj]

Od tej płytki się temat zaczął. Mam taką.

Jeśli chodzi o poprawianie, to rzeczywiście można.

Tylko że ja miałem i wersję poprawioną (którą spaliłem, bo mi kabelek 230V odpadł i narobił masakry :( ), kupiłem nową płytkę i jej nie poprawiałem.

Generalnie w wersji chińskiej dźwięk jest łagodniejszy, nieco zaokrąglony i taka wersja u mnie gra. Wymieniłem tylko opampa na 2604.

Zastosowanie elementów wprowadzających zniekształcenia i innych niż w datasheecie jest jak się wydaje celowe w tej chińskiej płytce.

Modyfikować czy nie - to chyba kwestia gustu.

[pierote]

Witam. Mam pytanie do posiadaczy tego DAC'a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ile jest osób, które go przerobiło i zostają przy przeróbce "bo jest lepiej"?



Pozdrawiam



Hej, te 8 niebieskich philipsów na coś lepszego i bocznikowanie dobrym mkp (nie wimy) 1-1,5nf. Diody wymień na sbyv-27 i ewentualnie Lmy na LT ale to koszt. Co do opka AD827 większość tutaj uważa że jest OK.

Fajny daczek, mój i nie tylko mały hiend :)



Edit, kwestia gustu ale i dźwięku który się otworzy na niektórych lepszych elementach. Fakt, poprawiać do datasheeta na siłe nie ma co bo straci swój czar ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Listopada 2017 przez pierote

[Gość]

Pierote dobrze prawisz :) ale LT sporo dają w precyzji dźwięku.

[gavron04]

Jaki konkretnie LT?

[Gość]

Pytanie powinno brzmieć "jakie".

Takie co na płytce są LM ;) Czyli potrzeba LT337 i LT317 o ile dobrze pamietam.
