Pouczające ciekawostki


jar1
 Share

Recommended Posts

Znalazłem taki fajny filmik, który w fajny spsosób pokazuje i wyjaśnia jak działają ferryty i poco się ich używa.

Może ktoś też znajdzie podobnego typu linki i się nimi podzieli?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

W kategorii ciekawostki .... Podobno tranzystory NPN mają inną transkonduktancję jak PNP. Podobnie rzecz się ma w przypadku komplementarnych mosfetów.

Stąd też moje pytanie: Dlaczego we wzmacniaczach mocy, jak jest namalowany schemat końcówki z wieloma "parami" tranzystorów mocy,

liczba tranzystorów w "górnym" rzędzie jest zawsze równa liczbie tranzystorów w "dolnym" rzędzie.

Skąd się wzięła ta chora koncepcja operowania "parami" ?



Ostatnio widziałem schemat wzmacniacza, który stara się "ujednolicić" / wyrównać rozrzut transkonduktancji poszczególnych typów tranzystorów komplementarnych,

poprzez zastosowanie RÓŻNEJ liczby tranzystorów w górnym rzędzie, oraz w dolnym rzędzie.

Tak więc prowadzi to np. do wzmacniacza, w którym są 2 tranzystory mocy w jednej technologii (te o wyższej transkonduktancji), oraz np. 3 tranzystory w complementarnej technologii (tej o niższej transkonduktancji).

Autor tego rozwiązania twierdził, iż jest to bardzo logiczne, gdyż dzięki czemu transkonduktancja wszystkich górnych tranzystorów może być lepiej 'dopasowana' / zrównana z łączną transkonduktancją dolnych tranzystorów, dzięki czemu możliwe jest osiągnięcie mniejszych zniekształceń w końcówce mocy, jeszcze przed zamknięciem pętli sprzężenia.

Co Wy na to? Bawił się ktoś w takie niesymetryczne końcówki ?



A tutaj Mega Ciekawostka: "High-Quality Audio Systems"



Materiały zebrane pod pracę doktorską niejakiego Pana:

Professor Malcolm Omar John Hawksford, BSc, PhD, CEng, FIEE, FAES, FIOA



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Polecam też stronę ze spisem wszystkich publikacji, Pana profesora jak wyżej:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Edited by zjj_wwa
Link to comment
Share on other sites

Guest Papierwoleju

(Konto usunięte)

Skąd się wzięła ta chora koncepcja operowania "parami" ?



Mam takiego znajomego, Zygmunta, który mi jakiś czas temu napisał, że to, co fajne, jest parzyste i symetryczne, np. cycki :-) Pewnie dlatego!



Może kojarzysz gościa? ;-)

Edited by Papierwoleju
Link to comment
Share on other sites

Znalazłem taki fajny filmik, który w fajny spsosób pokazuje i wyjaśnia jak działają ferryty i poco się ich używa.

Może ktoś też znajdzie podobnego typu linki i się nimi podzieli?



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ferryty jako snubber. Do umieszczenia pomiędzy uzwojeniem wtórnym a mostkiem/diodami prostowniczymi.

Link to comment
Share on other sites

Ciekawy filmik, natomiast to tłumienie zakłóceń, patrząc po oscyloskopie, jest słabiutkie.

W zasadzie pewnie wszystkie ferryty mogłyby się nadawać do interkonektów. Rzadko się to jednak stosuje, jakieś skutki uboczne? Zawracanie gitary?

Edited by Piotr_1
Link to comment
Share on other sites

No dobrze, ale może je trzeba stosować na plusowej żyle tylko, a nie hurtem na całym kablu?

I tutaj pytanie czy ich impedancja się zmienia w zależności od impedancji obciążenia?

I tutaj kolejne pytanie o wpływ pojemności kabla za filtrem? Może dlatego się je stosuje blisko odbiornika żeby ten wpływ był mały.

Edited by Piotr_1
Link to comment
Share on other sites

Chciałbym wrócić do ferrytów.

Z moich wczorajszych eksperymentów wynika że działanie tego ustrojstwa nie jest do końca tak kolorowe.



Mam takiego dużego zapinanego ferryta, wpinam go pomiędzy trafo a prostownik w zasilaniu konwertera USB, czyli urządzenia w.cz (oscylator 24Mhz). Miejsce wydawać by się mogło niegłupie, dodanie filtracji powinno być in plus.

Nie mogę jednoznacznie powiedzieć że w każdym aspekcie jest gorzej, na pewno jest inaczej, bardzo inaczej, że lepiej... - bym nie powiedział. Nie będę się wdawał w niuanse brzmienia, ponieważ w w urządzeniu działającym w takim widmie częstotliwości odbiór słyszalnych zjawisk może być przeróżny.



Wiem jak działa dobrze skonstruowany filtr na bardzo dobrych komponentach, tj. prawie wszystko robione ręcznie. Tam po prostu słychać każdą zmianę wartości i idącą za tym poprawę.

Natomiast ten ferryt zachowuje się jakby filtrował, ale dodatkowo zbierał mnóstwo syfu, albo interferował z innymi polami. U mnie jest dużo dławików itp.

Edited by Piotr_1
Link to comment
Share on other sites

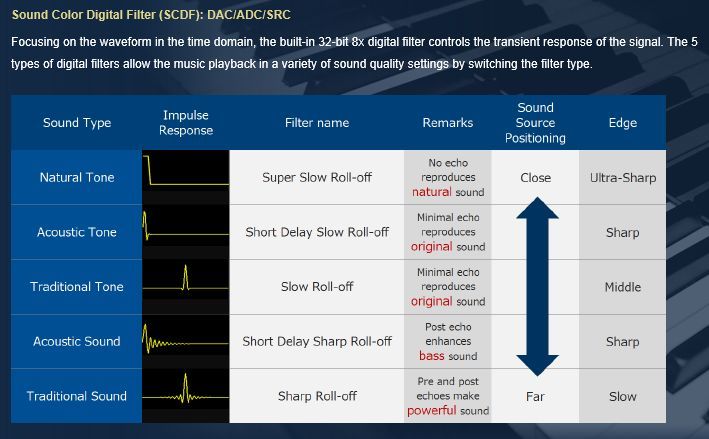

Taką tabelkę znalazłem na stronie AKM, odnośnie wpływu róznych filtrów cyfrowych na dźwięk.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ciekawa jest kolumna "Sound source positioning", co by się zgadzało z wrażeniami, że im wolniejszy system tym bardzie gra dźwiękiem z tyłu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by jar1
Link to comment
Share on other sites

  • 4 months later...

W kategorii ciekawostki .... Podobno tranzystory NPN mają inną transkonduktancję jak PNP. Podobnie rzecz się ma w przypadku komplementarnych mosfetów.

Stąd też moje pytanie: Dlaczego we wzmacniaczach mocy, jak jest namalowany schemat końcówki z wieloma "parami" tranzystorów mocy,

liczba tranzystorów w "górnym" rzędzie jest zawsze równa liczbie tranzystorów w "dolnym" rzędzie.

Skąd się wzięła ta chora koncepcja operowania "parami" ?

...

A niby o ile różni się ta transkonduktancja?

O 2/3 (2 w górnym, 3 w dolnym?)?



Sprzężenie zwrotne wylinearyzuje transkonduktancję dla obu "połówek" sygnału.

We wzmacniaczu jest więcej takich niesymetrycznych stopni, zazwyczaj, choćby driver tranzystorów mocy.



Ale oczywiście problem jest a rozwiązaniem jest stosowanie w pełni symetrycznych układów.

I kto jak kto szanowny Zjj_wwa ale doskonale wiesz o układzie circlotrona.

Powstał w czasach lampy jako układ symetryczny, a że lampy nie mają elementu komplementarnego to jest jaki jest...



Pełna symetria i to słychać.

Link to comment
Share on other sites

Sprzężenie zwrotne wylinearyzuje transkonduktancję dla obu "połówek" sygnału.

Święte słowa. Jest to prawda. Ale prawdą jest również stwierdzenie, że sprzężenie koryguje najlepiej wtedy, gdy ... nie ma nic do skorygowania. Lub jest tego bardzo mało do skorygowania.

Zawsze korzystniejsza jest sytuacja, gdy jeszcze przed zamknięciem pętli, tor w pętli otwartej już wykazuje się w miarę dobrymi parametrami.

A jeśli można coś pokombinować, aby otwartą pętlę poprawić, jeszcze przed jej zamknięciem, to końcowy rezultat - tym lepszy będzie.



Znam pewien circlotron, który jest również wyposażony w pętlę sprzężenia. Tak ściślej, to w dwie w pełni symetryczne raczej.

A one tam sobie siedzą, nudzą się ... paznokcie sobie piłują .... i wciąż się zastanawiają, po jaką cholerę konstruktor je tam w ogóle do tego układu wsadził.

Link to comment
Share on other sites

  • 8 months later...

"Pouczające ciekawostki" które należałoby zachować od zapomnienia, czyli coś dla DIYowców zainteresowanych techniką lampową.

Na stronę tą trafiłem przypadkowo -

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ale pobieżne jej przeglądanie, oraz przeglądanie zamieszczonych na niej linków sprawiło, że na pewne sprawy budowy wzmacniaczy lampowych zacząłem patrzeć jakby na nowo. Bardzo polecam lekturę tego portalu.

Takie jest moje zdanie, taką mam opinię.

Link to comment
Share on other sites

  • 4 weeks later...

"Zachować od zapomnienia" - ciąg dalszy równie ekscytującej lektury -

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Proszę otworzyć zakładkę tematyczną w podlinkowanej stronie - "100 Amplifiers-Part 1 ...i kolejne 2,3,4...".

Ja sobie ściągnąłem te informacje i zapisałem w formie pdf'a, bo naprawdę warto z uwagi na dość nietypowe (i nieznane mi) dotąd rozwiązania układowe.

Takie jest moje zdanie, taką mam opinię.

Link to comment
Share on other sites

  • 4 weeks later...
  • 9 months later...

Polecam testy głośników z tej strony jako uzupełnienie dla pomiarów na zaphaudio

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dają moduł i fazę impedancji, spektrogram w dwóch widokach, i pożytecznie jest zobaczyć zniekształcenia przy różnych amplitudach sweepa testowego.

Link to comment
Share on other sites

zjj_wwa



Tranzystory przewaznie daje sie parami ze wzgledow ekonomicznych, trzy tranzystory zawsze beda drozsze niz dwa a stosowanie 3 tranzystorow tylko w celu wyrownania transkonduktancji nie jest za bardzo uzasadnione ekonomicznie.

W przypadku tranzystorow BJT nie ma jakiegos znaczacego problemu z transkonduktancja (NPN vs PNP), jest ona na tyle duza ze napiecie Vbe az tak bardzo sie nie ''wygina''.

W przypadku mosfetow problem robi sie juz spory, mozna zwiekszyc transkonduktancje dokladajac kilka par albo zrobic plan B czyli zrobic stopien wyjsciowy z takich samych tranzystorow czyli quasi, co prawda nie bedzie to juz wtornik. Ponizej kilka przykladow jak to wyglada dla roznych stopni wyjsciowych. Z ciekawosci zamodeluje taki z trzema lub 5 tranzystorami, wkleje pozniej.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites

zjj_wwa

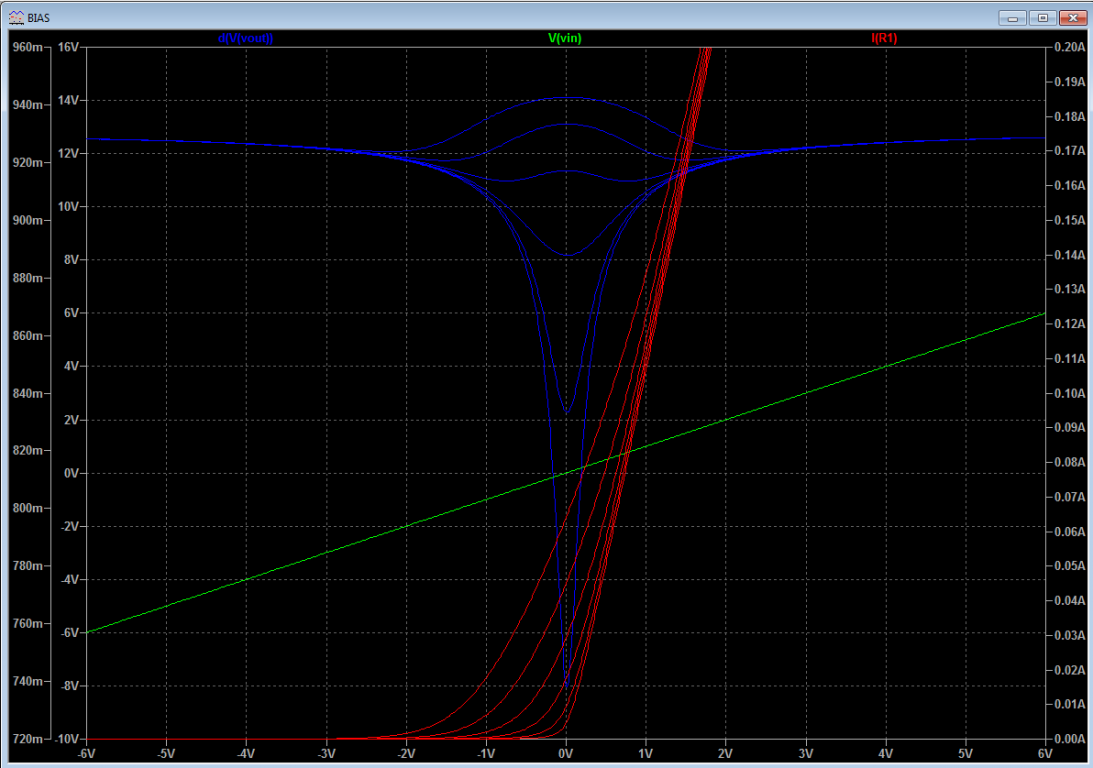

Kilka przykladow dla niesymetrycznych stopni wyjsciowych. Teoretycznie 3x IRFP240 i 2x IRFP9240 wychodzi dosc optymalnie. Jednakze wystarczy wejsc w klase A i juz sie wszystko ladnie prostuje.

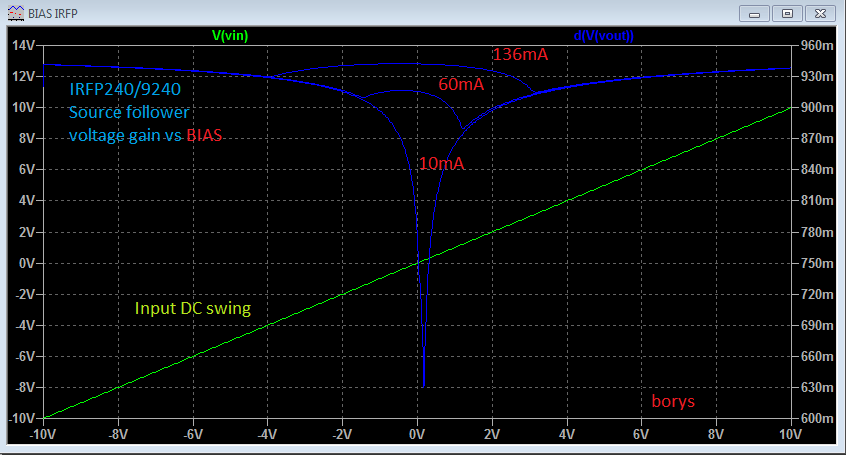

Mosfeciki:

Niebieski: wzmocnienie napieciowe (pierwsza pochodna)

Zielony: wejsciowy DC swing

Czerwony: bias

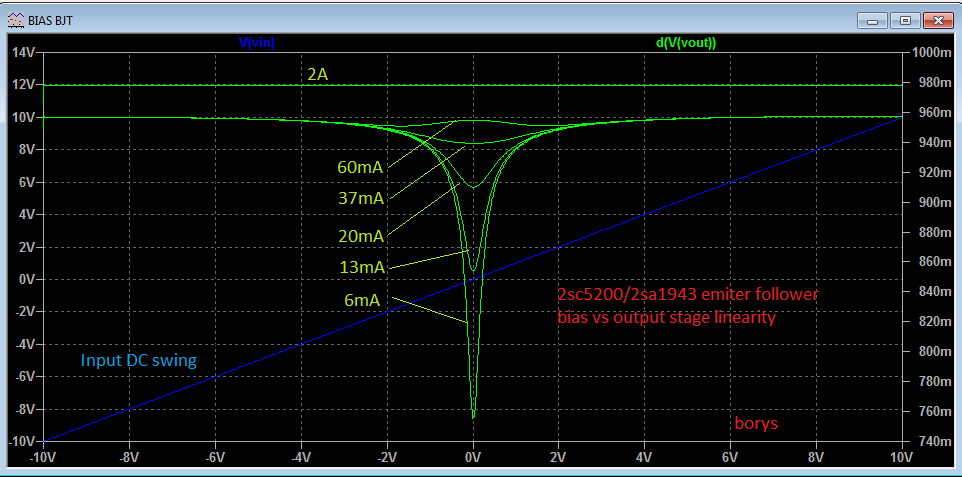

BJT

Zielony: wzmocnienie napieciowe.

Czerwony: bias

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by borysgo2

iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Link to comment
Share on other sites
