Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[gelson]

Może tu ktoś podpowie, odpowie - czy jest teoretyczna i praktyczna możliwość dołożyć zdalne sterowanie ( pilota ) do Sony CDP-2700 ?

Chyba zacząłem być wygodny ....

Edytowane 12 Listopada 2016 przez gelson

[McGyver]

Może tu ktoś podpowie, odpowie - czy jest teoretyczna i praktyczna możliwość dołożyć zdalne sterowanie ( pilota ) do Sony CDP-2700 ?

Chyba zacząłem być wygodny ....

Chyba na kablu. Z tyłu jest gniazdko DIN 8. Daj maila to Ci serwisówkę wyślę.

[gelson]

Serwisówkę to mam, DIN to wiem, ale ono bardziej do sterowania ze stołu, a mnie chodzi o tradycyjne ( czytaj wygodnickie ) sterowanie, znalazłem coś takiego :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i się zasugerowałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Listopada 2016 przez gelson

[gelson]

Serwisówkę to mam, DIN to wiem, ale ono bardziej do sterowania ze stołu, a mnie chodzi o tradycyjne ( czytaj wygodnickie ) sterowanie, znalazłem coś takiego :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i się zasugerowałem.



Czy można się posiłkować układem z CDP X55ES ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

A bo ja wiem? Porównaj serwisówki.

[gelson]

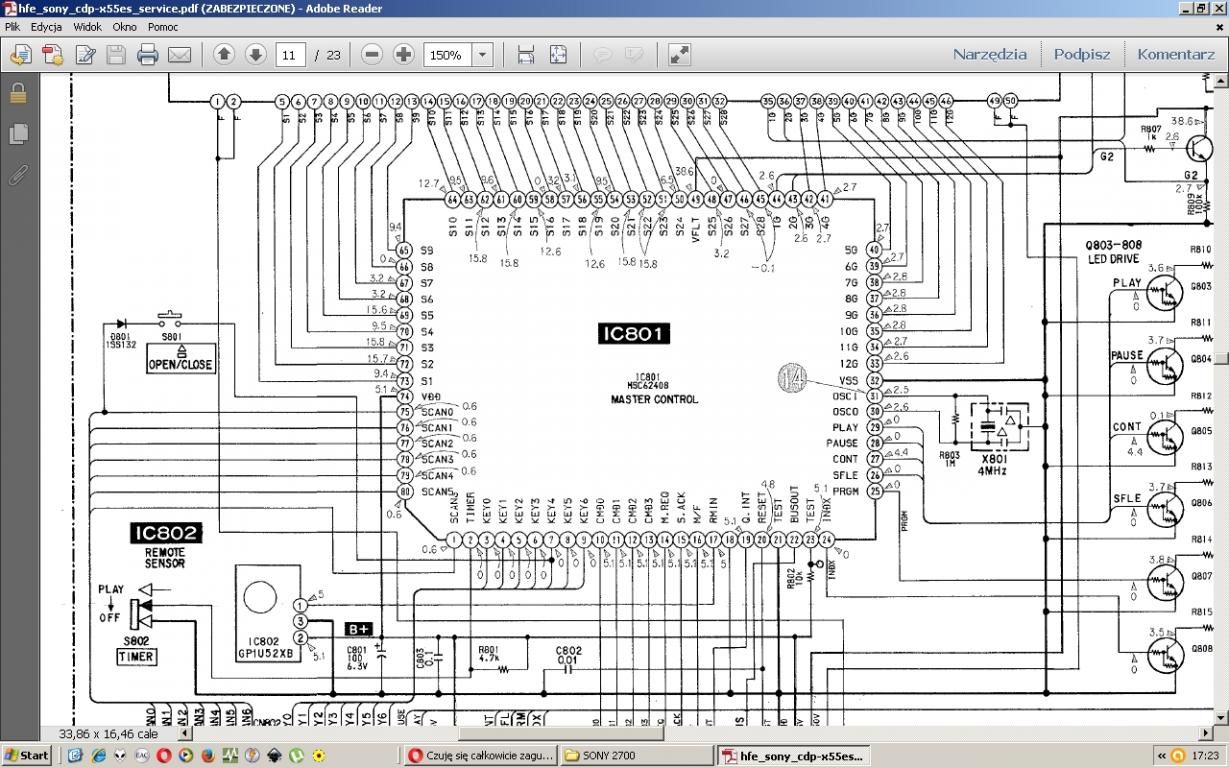

W serwisówkach wygląda to tak,w X55 pin 17 jest podłączony do wyjścia odbiornika, natomiast w CDP2700 poprzez rezystor do VDD :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Pytanie odnośnie podłączenia transformatora:

który kabel wyprowadzenia uzwojenia pierwotnego transformatora połączyć z kablem fazowym i neutralnym? Kiedyś o tym było na forum, ale nie mogę tego znaleźć.

[januss73]

W serwisówkach wygląda to tak,w X55 pin 17 jest podłączony do wyjścia odbiornika, natomiast w CDP2700 poprzez rezystor do VDD :

Wydaje mi się że podciągnęli ten pin do Vdd bo oba procki mają ten sam software. Na odbiornikach IR normalnie panuje stan wysoki, czyli stan niski na tym pinie wywoływałby przerwanie. Gdyby udało ci się odizolować pin mógłbyś spróbować podpiąć odbiornik. Próbować musiałbyś pilotem od x55 ewentualnie odpowiednio skonfigurowanym uniwersalnym. Możesz też spróbować zewrzeć pin z masą. Jeśli mam rację odtwarzacz powinien się zwiesić. Oczywiście wszystko na własne ryzyko ;)

[McGyver]

Próbować musiałbyś pilotem od x55

Niekoniecznie. Może być pilot od dowolnego CD Sony. Wszystkie chodzą na tych samych kodach, niektóre mają po prostu mniej funkcji, ale te najważniejsze zawsze działają.



Możesz też spróbować zewrzeć pin z masą.

oczywiście przez rezystor.

[januss73]

oczywiście przez rezystor.

Na żywca też sie nic nie stanie. Ale najprościej wylutować rezystor podciągający i podpiąć go pod masę.

[McGyver]

Obejrzałem te schematy. Po podłączeniu IR receivera powinno toto zadziałać. Nie zdziwiłbym się nawet gdyby na PCB było już miejsce na IR receiver. Tak miałem na przykład w Onkyo DX7111. Wystarczyło wlutować odpowiedni odbiorniczek i hulało.

[gelson]

Dzięki za zainteresowanie, muszę zatem zdobyć receiver, pilot, no i let's go ...

Dodam tylko, że nie jestem elektronikiem więc w razie wątpliwości chciałbym się posiłkować zdaniem cokolwiek bardziej obeznanych w temacie.

[januss73]

muszę zatem zdobyć receiver, pilot, no i let's go ...

Zanim zaczniesz szukać oryginału, powinno działać wszystko co pracuje w okolicy 40khz, czyli starczy tsop2238 za 2 zł i dowolny pilot uniwersalny.

[gelson]

Mam chyba wylut z Yamahy CDX530.



Obejrzałem te schematy. Po podłączeniu IR receivera powinno toto zadziałać. Nie zdziwiłbym się nawet gdyby na PCB było już miejsce na IR receiver. Tak miałem na przykład w Onkyo DX7111. Wystarczyło wlutować odpowiedni odbiorniczek i hulało.

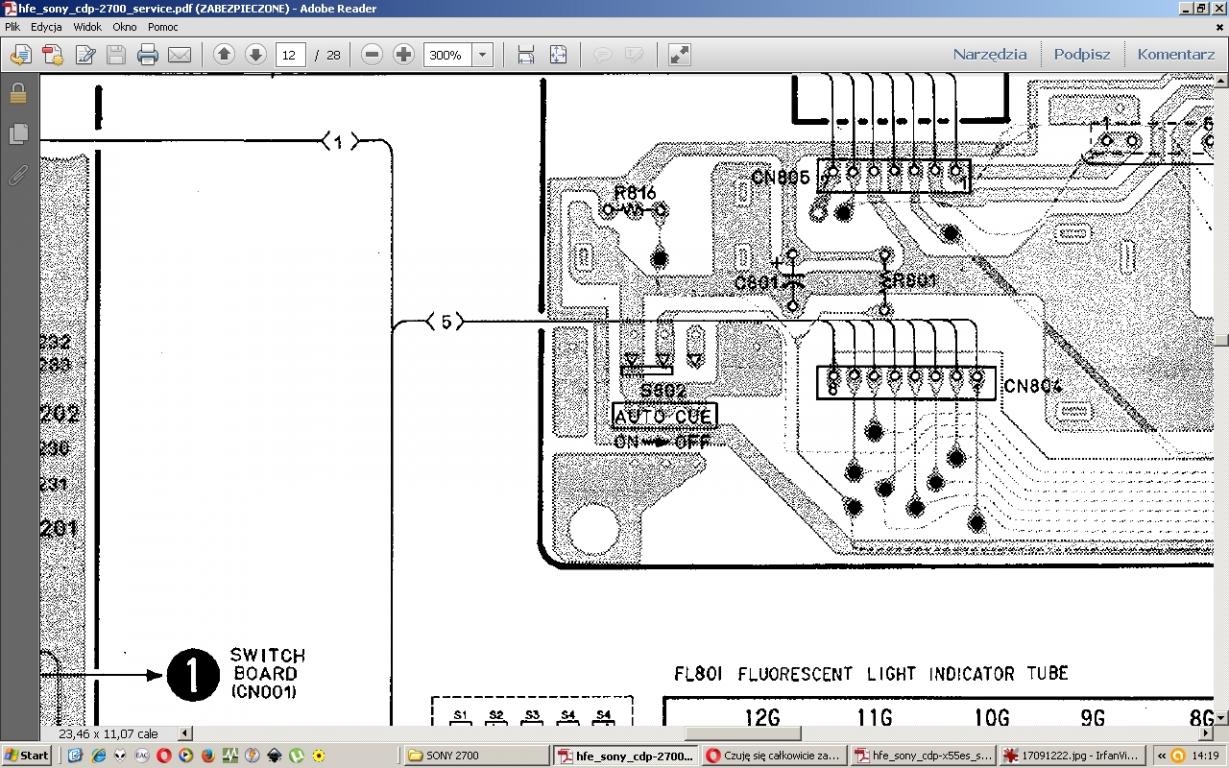

Adam, miałeś chyba rację, poniżej zdjęcia PCB wyświetlacza X55 oraz 2700 :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Listopada 2016 przez gelson

[januss73]

Wygląda na to, że środkowy pin wisi w powietrzu. Będziesz musiał sprowadzić go do GND, i wybrać odbiornik np TSOP4438, żeby pinologia się zgadzała.

[gelson]

Wygląda na to, że środkowy pin wisi w powietrzu. Będziesz musiał sprowadzić go do GND, i wybrać odbiornik np TSOP4438, żeby pinologia się zgadzała.



To fakt, też zauważyłem wiszącą nogę, chociaż w fabrycznym wydaniu receiver z X55 może mieć podłączone GND z obudowy czujnika, ale to szczegół, ważne, żeby, jak napisałeś - pinologia się zgadzała.

[januss73]

chociaż w fabrycznym wydaniu receiver z X55 może mieć podłączone GND z obudowy czujnika,

Może może :) Ale nie wiem gdzie dostałbyś taki oryginalny odbiornik, a współczesne są całe z plastiku.

Swoją drogą to ciekawa polityka. Dodaje się odbiornik za 0,5$, pilot za 3$ i sprzedaje model pewnie ze 100$ drożej :) No może sprzedawało. Dzisiaj sprzętu bez pilota nikt by nie kupił.

[gelson]

Może może :) Ale nie wiem gdzie dostałbyś taki oryginalny odbiornik, a współczesne są całe z plastiku.



A może ktoś posiada coś podobnego z demobilu ?

[yogilla]

Czy na etapie wyboru projektu kolumny dwudrożnej można przewidzieć

jakie rozmieszczenie głośników daje większe korzyści,

(SPL obydwu głośników jednakowe 89dB, midwofer 186mm, średnica waveguide 169mm,

przednia ścianka kolumny 220mm)



a: umieszczenie głośnika w waweguide -



b: przesunięcie głośnika wysokotonowego w osi poziomej i maksymalne zbliżenie, bez waweguide -



zależy mi na niepochylaniu przedniej ścianki.

[witek64]

Co proponujecie żeby zmienić na wejściu CD do wzmacniacza ??

Wąskie gardło to ten elektrolit 47uf , ale muszę coś zostawić bo wywaliłem kondensator w CD :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

47uF? strasznie dużo. Daj 2.2-4.7uF jaki chcesz, np wima, jeżeli koniecznie chcesz zmieniać :) Częstotliwość RC wychodzi ~1.6Hz.

[artw]

czemu wima?

[witek64]

Co myślicie o Mundorf Supreme 2,2 uf mam takiego w szufladzie , jest wielki ale może go jakoś wcisnę :)

czy warto wymieniać rezystory na coś lepszego ?

[Holgin]

Jak wciśniesz to ujdzie, ale nie ma co szaleć, niektórzy mówią że takie wielkie kloce działają jak antena ;) WIMA zaproponowałem bo ma dobrej jakości kondensatory i pewnie weszły by w płytkę bez żadnych kombinacji.

Aha, rezystory zostaw..

Edytowane 20 Grudnia 2016 przez Holgin

[witek64]

Na wejściu jest coś o nazwie Xunda i strasznie mnie korci by to zmienić :)

WIMA faktycznie by się zmieściła bez kombinowania , ale nie wiem czego się po niej można spodziewać ??!!

[gucio.]

Na wejściu jest coś o nazwie Xunda i strasznie mnie korci by to zmienić :)

WIMA faktycznie by się zmieściła bez kombinowania , ale nie wiem czego się po niej można spodziewać ??!!



Musisz posłuchać, nie ważna jest czasem Hi-Endowa nazwa i firma, czasem w danym układzie lepiej gra tani kondensator ( np wima) aniżeli np Mundorf Supreme

[witek64]

zacznę od Wima , chodziło mi o to czego się po nim spodziewać ?

oczywiście wiem ,że ma wpływ cały system na brzmienie ale zawsze są jakieś stała dla danego producenta :)

[stench]

Co myślicie o Mundorf Supreme 2,2 uf mam takiego w szufladzie , jest wielki ale może go jakoś wcisnę :)

czy warto wymieniać rezystory na coś lepszego ?

Superme były testowane i wyszło, że nie nadają się do pracy w niskich napięciach (2V) a takie są na wyjściu z cd.

Świetne są przy wyższych takich jakie są w zwrotnicach kolumnowych.

[witek64]

i to jest konkretna podpowiedz

może wiesz co się sprawdza w tym miejscu , w CD nie mam kondensatora więc ten muszę zostawić

[Holgin]

Poleci ktoś jakiś fajny stabilizator w DPAKu na -5/-15V, pomijając 79XX? I żeby nie kosztował 20zł, takich nie potrzebuje..
