Układ SRPP do PCM1794

[Buber]

Planuję w najbliższym czasie zbudować sobie DAC z wyjściem lampowym.

Jeśli chodzi o układ DAC to właściwie zdecydowałem się na konstrukcję NOS DAC na PCM1794

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Plan mam taki, że zrobię dwa wyjścia, Direct prosto z PCM1794 zgodnie ze specyfikacją projektu oraz Tube z SRPP.

Wyjście z lampą chcę wykorzystać do pracy ze wzmacniaczem Hegel H200, a Direct do lampowego wzmacniacza słuchawkowego.

Pewnie Valhalla (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ), ale to dopiero plany.



SRPP chcę zrobić w/g projektu Ł. Fikusa.





Ponieważ jest to mój pierwszy projekt lampowy mam do Was kilka pytań:

- czy ten układ będzie dobry (elektrycznie) do PCM1794?

- czy proponujecie jakiś inny prosty i sprawdzony układ?

- czy robić do niego stabilizowane zasilanie, czy zostawić układ z filtrem RC który jest?

żarzenie na pewno zrobię stabilizowane 12,6V w połączeniu szeregowym dwóch lamp z osobnego transformatora,

Chcę też rozdzielić w dwóch obudowach zasilanie od DAC'a i układu lampowego. Przewód łączący będzie miał ok 1m długości. W związku z tym:

- czy cały zasilacz/filtr zrobić w obudowie zasilacza, czy podzielić układ tak, żeby blisko układu lampowego były tylko 2 kondensatory (dla każdej lampy osobne, jak na schemacie)

- jeśli będzie sens robić stabilizator to raczej w zasilaczu, czy raczej w obudowie DAC i czy dawać wtedy te 2 kondensatory przy lampach



Będę wdzięczny za uwagi do projektu od osób, które robiły coś podobnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Zrób sobie analogówkę wg projektu Broskie Catode Follower (BCF). Układ jest prosty i jednocześnie załatwia sprawę desymetryzacji wyjścia prądowego z kości DAC. BCF nie ma wzmocnienia więc będziesz musiał w konwersji I/U dać rezystory o większej wartości niż przy zastosowaniu układów wzmacniających jak SRPP czy WK-WA, ale 1794A nadaje się do tego, bo ma wyższy poziom sygnału na wyjściach niż większość podobnych kości. Poza tym projekt BCF jest doskonale opisany przez autora, pdf do znalezienia w sieci, daje bardzo dużą elastyczność jeśli chodzi o zastosowanie lamp i napięć zasilających układ.

Co do zasilacza części lampowej to zainteresuj się projektami Salasa. Osobiście używam, w kilku urządzeniach i sprawują się świetnie

Stosowanie długich połączeń może, ale nie musi spowodować problemy. Mogą pojawić się trudne do zlikwidowania przydźwięki. W jednej obudowie łatwiej znaleźć optymalny punkt połączenia mas, ale na upartego można próbować. Pomóc może dołożenie kondensatorów, np 47-100uF elektrolityczny, równolegle z 0,1uF MKP bezpośrednio od anody do masy. Osobiście robiłbym zasilacz jak najbliżej układu, a jeśli coś musiałbym wywalić poza obudowę, to transformatory.

[micha7n]

A może zamiast SRPP układ wspólnej siatki ? Nie sprawdzałem ale wiele świetnych opinii zbiera.

Tutaj na przykładzie lampizacji TDA1545A:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tylko te potężne dławiki są jakieś "nie na miejscu";)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

SRPP chcę zrobić w/g projektu Ł. Fikusa.



Dołączona grafika

Nic nie widać na tej grafice :(

- czy ten układ będzie dobry (elektrycznie) do PCM1794?

Nie wiadomo bo nie widać.

- czy robić do niego stabilizowane zasilanie, czy zostawić układ z filtrem RC który jest?

Albo zrobić lepszy filtr pasywny niż jest, albo zrobić stabilizację na mosfecie.

żarzenie na pewno zrobię stabilizowane 12,6V w połączeniu szeregowym dwóch lamp

Zły pomysł z tym łączeniem szeregowym żarników.

Chcę też rozdzielić w dwóch obudowach zasilanie od DAC'a i układu lampowego

To zbędne.

[Buber]

Tu jest zniknięty schemat SRPP Ł.Fikusa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Zły pomysł z tym łączeniem szeregowym żarników.

To wypadaloby napisac dlaczego:)

opornosci żarników sa rózne dlatego polączenie szeregowe moze dac rózne spadki napięcia na kilku żarnikach, a przeciez mamy miec zarzenie o napieciu 6,3V dla każdej lampy. Mozna sie posiłkować dokładaniem rezystorów do zarników by uzyskac idealne 6,3V na lampie , ale jednak jest to rozwiazanie do bani, zasilenie rownoległe żarzenia wymaga wiekszej wydajności pradowej trafa.



Tu jest zniknięty schemat SRPP Ł.Fikusa

zasilacz anodowy zrobiłbym na prostowniku dwupołówkowym na mosfecie lub zastosował zasilacz wysokonapieciowy Salasa

zrezygnowałbym z konda wejściowego i dał przed wejsciem na siatkę rezystor ok 1k

[McGyver]

To wypadaloby napisac dlaczego:)

A po co? Inni zrobią to za mnie ;)



zasilacz wysokonapieciowy Salasa

Bardzo dobry pomysł.

zrezygnowałbym z konda wejściowego i dał przed wejsciem na siatkę rezystor ok 1k

to jest DAC prądowy, więc kondensator na wejściu jest niepotrzebny. Trzeba jednak pamiętać że PCM1794 ma offset (napięcie stałe) na wyjściu, należy to skompensować przez zwiększenie rezystora katodowego żeby offset nie zmienił nam założonego punktu pracy.

Ponadto skoro ten DAC ma pracować w trybie NOS, to należy pomyśleć o porządnej filtracji analogowej.

[asta]

Tak ja Mc pisze kondensator na wejściu jest nie na miejscu,natomiast przed siatką rezystor jak najbardziej.U siebie mam SRPP, rezystory konwersji tantale 100r Audionote,na wejsciu siatki mam 3kohm jakiś węglowiec ,ale nie wiem jakiej firmy,był to rodzynek z cd kenwooda 5200,wyrózniały sie od innych i były w stopniu analogowym,rezystory katodowe 160r metalizowane,na wyjsciu Audyny True Copper 0.82uF,całość zasilane stabilizowanym napięciem ok 170V,lampy to Philipsy militarne(zielony nadruk).Dodam że z rezystorem na wejsciu siatki gra zdecydowanie lepiej niż bez niego.

[bikerbo]

Chcesz zasilacz do tego stopnia lampowego to wal na priv. Sorry za delikatny product placement ale rozwiąże Ci to trochę problemu ;)

[SomekPoland]

Chcesz zasilacz do tego stopnia lampowego to wal na priv. Sorry za delikatny product placement ale rozwiąże Ci to trochę problemu ;)

Polecam!

[zjj_wwa]

Salasa. Osobiście używam, w kilku urządzeniach i sprawują się świetnie. Stosowanie długich połączeń może, ale nie musi spowodować problemy. Mogą pojawić się trudne do zlikwidowania przydźwięki. W jednej obudowie łatwiej znaleźć optymalny punkt połączenia mas, ale na upartego można próbować. Pomóc może dołożenie kondensatorów, np 47-100uF elektrolityczny, równolegle z 0,1uF MKP bezpośrednio od anody do masy. Osobiście robiłbym zasilacz jak najbliżej układu, a jeśli coś musiałbym wywalić poza obudowę, to transformatory.

Salasa można też zrobić w wersji czteroprzewodowej, a nie dwuprzewodowej. Wtedy problem odległości "znika", bo dodatkowa para przewodów sensorycznych pozwala regulować napięcie nie tyle na wyjściu Salasa, co raczej tam, gdzie dołączone są sensory, czyli np. "bezpośrednio od anody do masy". Ale oczywiście te kondensatory można tam dać tak czy inaczej.

Zarówno przewody prądowe, jak przewody sensoryczne, powinny być skręcone w ciasną skrętkę, aż pod samo obciążenie.



Chcesz zasilacz do tego stopnia lampowego to wal na priv.

Masz teraz jakieś pcb fiku miku w wersji anodowe - wysokonapięciowe?

[bikerbo]

Masz teraz jakieś pcb fiku miku w wersji anodowe - wysokonapięciowe?



No, już od pewnego czasu, nawet uczestniczyłeś w jego powstaniu w postaci kilku "dobrych rad".

Już Ci o tym pisałem :) Więc zapomniałeś o tym samym dwukrotnie :P

[Buber]

Zasilanie szeregowe żarzenia.

Patrzyłem na to z punktu potrzebnego prądu, a nie pomyślałem o niesymetrycznych grzałkach :-)

Stabilizowany zasilacz na 6,3V o wydajności 1-1,5A to też nie jest problem.



Dwie obudowy.

3 transformatory po 20VA to może nie jest wielkie źródło drgań, ale chciałem je odizolować od lamp wrażliwych na efekt mikrofonowania.

Ale faktycznie, większym problem w takiej sytuacji może być prowadzenie masy i przyźdwięk.



Napisano wczoraj, 14:05

Zrób sobie analogówkę wg projektu Broskie Catode Follower (BCF)

Widziałem ten układ i też się nad nim zastanawiałem. J Waszczyszyn w jednym wywiadzie (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) twierdzi, że w lampach zasilanych wysokim napięciem (>270V) "dźwięk się otwiera" więc to może być dobra opcja.

Przy okazji PCB można kupić i nie trzeba projektować :-)



Trzeba jednak pamiętać że PCM1794 ma offset (napięcie stałe) na wyjściu, należy to skompensować przez zwiększenie rezystora katodowego żeby offset nie zmienił nam założonego punktu pracy.

Ponadto skoro ten DAC ma pracować w trybie NOS, to należy pomyśleć o porządnej filtracji analogowej.



A duży jest ten offset, bo w karcie katalogowej nie mogę znaleźć info n/t temat? Jak policzyć na nowo taki rezystor?

W tym DACu, który pokazałem wyjściu jest tylko kond. 2u2 szeregowo i rez. 100k lub wersja wypasiona ze zbalansowanym transformatorem wyjściowym i to gra.

Co więcej w takim razie proponujesz?



Napisano wczoraj, 20:50

Chcesz zasilacz do tego stopnia lampowego to wal na priv. Sorry za delikatny product placement ale rozwiąże Ci to trochę problemu ;)

Wybacz idiotyczne pytanie, ale jak wysłać wiadomość na prv? Nie mogę teraz znaleźć takiej opcji (kiedyś z tego korzystałem...).



Co do zasilacza części lampowej to zainteresuj się projektami Salasa

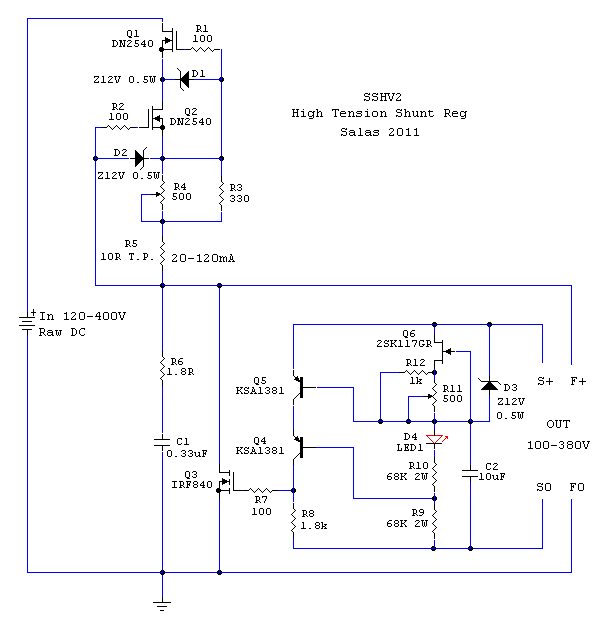

Czy o ten układ chodzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Widziałem ten układ i też się nad nim zastanawiałem. J Waszczyszyn w jednym wywiadzie (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) twierdzi, że w lampach zasilanych wysokim napięciem (>270V) "dźwięk się otwiera" więc to może być dobra opcja.

Przy okazji PCB można kupić i nie trzeba projektować :-)





Czy o ten układ chodzi?



Po co Ci PCB do tego układu? Tam jest kilka elementów na krzyż, wystarczy zamontować podstawki na kątowniku i bezpośrednio lutować bezpośrednio do nóżek podstawek. Należy tylko zrobić stabilną ścieżkę (drut) masy od podstawek do masy wyjść.

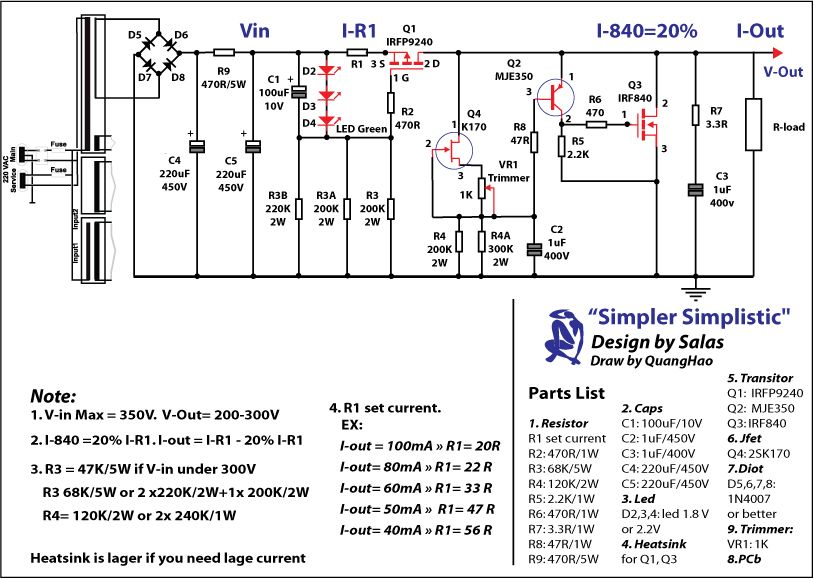

Może być ten zasilacz, to mk2. Jest jeszcze ten, to wersja mk1,

Jak nie masz nic na przeciw płytkom wykonywanym domowymi metodami, to mam pdf do wykonania termotransferu. PCB zawiera też sabilizowany zasilacz do żarzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Wybaczcie, że się wtrącę, ale zdecydowanie polecam SALAS'A w wersji mkII (ten wyżej, wklejony przez Ciebie) - regulacja prądu jak i napięcia za pomocą potecjometrów montażowych, a nie za pomocą rezystorów o odpowiedniej mocy. Wszystkie części bez problemu do kupienia w TME/All

Mam od roku i działa bez najmniejszych problemów! Podobnie jak Tomek mogę podesłać pdf'y do prasowanki (na mail). Mam wersję pcb z mostkiem i filtrem CRC na jednej płytce z Salasem oraz pcb do żarzenia dokładnie takie jak w wersji Tomka.

[Buber]

Podobnie jak Tomek mogę podesłać pdf'y do prasowanki (na mail). Mam wersję pcb z mostkiem i filtrem CRC na jednej płytce z Salasem oraz pcb do żarzenia dokładnie takie jak w wersji Tomka.

Będę wdzięczny za te pdfy na mail: bobrowicz_małpa_gazeta.pl

[FERB]

Będę wdzięczny za te pdfy na mail: bobrowicz_małpa_gazeta.pl



Powinno dojść! Daj znać...

[Buber]

opornosci żarników sa rózne dlatego polączenie szeregowe moze dac rózne spadki napięcia na kilku żarnikach, a przeciez mamy miec zarzenie o napieciu 6,3V dla każdej lampy. Mozna sie posiłkować dokładaniem rezystorów do zarników by uzyskac idealne 6,3V na lampie , ale jednak jest to rozwiazanie do bani, zasilenie rownoległe żarzenia wymaga wiekszej wydajności pradowej trafa.

A jak mam w jednej lampie dwie grzałki (np. 12AX7), to mogę zasilać 12,6V czy jest ten sam problem?

[bikerbo]

A jak mam w jednej lampie dwie grzałki (np. 12AX7), to mogę zasilać 12,6V czy jest ten sam problem?



Możesz, rozbieżności oporności grzałek będą nieznaczne - +-5% się zmieścisz a na emisję w tym zakresie to nie wpłynie

[Gość]

A jak mam w jednej lampie dwie grzałki (np. 12AX7), to mogę zasilać 12,6V czy jest ten sam problem?

tak ,ale dla swego spokoju sumienia zmierz spadek napięcia pomiędzy nózka 9 a nozkami 4 i 5 , tak jak napisał bikerbo różnica w napięciu 6,3V +-5%

jesli stosujemy lampy tanie to zmniejszenie żywotności nie jest takie uciżliwe jeśli jednak znajdziemy idealna parę NOS to warto zadbać o każdy szczegół
