KrisNext

Ultra nisko szumny zasilacz / stabilizator

Recommended Posts

@KrisNext Jak będziesz projektował zasilacz używając LT3045 polecam wykonać układ Fast Start-Up na pinie PGFB. Trochę bawiłem się chińską płytką, co prawda na LT3042, ale to w sumie bardzo podobny układ. Wnioski takie żeby uzyskać niski poziom szumów przy niskich częstotliwościach (mniej niż 1kHz) trzeba używać dużych wartości Cset, najlepiej 22uF. Niestety przy takiej pojemności napięcie na wyjściu narasta tak powoli, że niektóre układy cyfrowe nie chciały mi startować. Dopiero po zmniejszeniu Cset do 4,7uF wszystko zaczęło działać poprawnie. Na mojej płytce nie za bardzo jest gdzie ten dzielnik rezystorowy dodać, ale jak projektujesz nową to szczerze polecam.

To o czym mówię dobrze widać na diagramach "Noise Spectral Density" i "Start-Up Time with and without Fast Start-Up Circuitry for Large CSET" z datasheet.

Ja bawiłem się czymś takim, po podmianie części elementów na poprawne wartości działa całkiem dobrze...


Share this post


Link to post
Share on other sites
3 godziny temu, devshin napisał:

Faktycznie ciekawy. Wynika z niego że praca równoległa jest najlepszym rozwiązaniem ze względu na szumy oraz PSRR.

Jeśli chodzi o czas rozruchu to faktycznie muszę rozważyć czy nie zastosować dodatkowego dzielnika napięcia. W przypadku układów analogowych nie ma to znaczenia ale faktycznie przy zasilaniu układów cyfrowych może to być czasem problematyczne, Teoretycznie w układach cyfrowych powinno się stosować układ nadzorujący zasilanie który w odpowiednim momencie generuje reset ale czasem ich nie ma.



Share this post


Link to post
Share on other sites

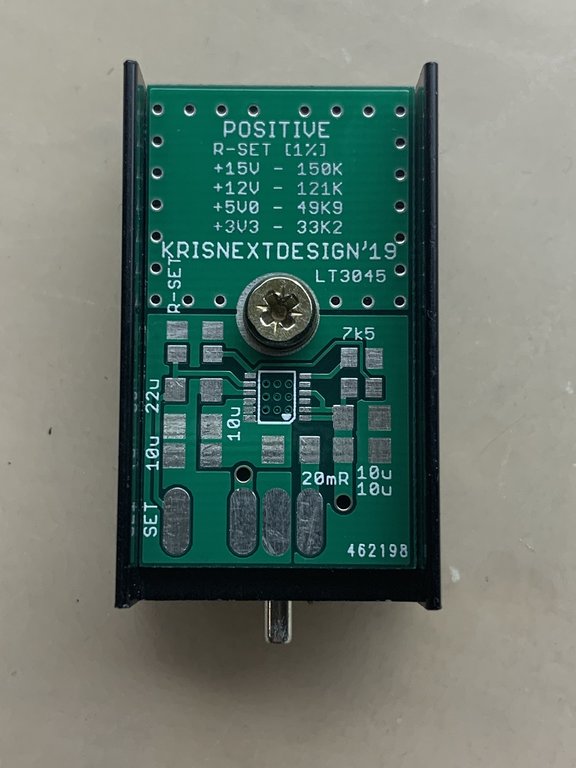

Przyjechały płyteczki i radiatory i nawet jedno pasuje do drugiego co nie jest takie oczywiste 🙂

Kolejny krok to lutowanie elementów i testy.




Share this post


Link to post
Share on other sites
37 minut temu, KrisNext napisał:

Przyjechały płyteczki i radiatory i nawet jedno pasuje do drugiego co nie jest takie oczywiste 🙂

Chodzi o to, że... co?


Nocny Kochanek

Share this post


Link to post
Share on other sites

Jeśli pytasz o oczywistość to chodzi o to że te same radiatory ale w różnych kolorach różnią się szerokością o ok 0,3mm a to oznacza że płytki pasują do czarnych radiatorów a do czerwonych już nie.

Share this post


Link to post
Share on other sites
W dniu 19.01.2019 o 12:32, devshin napisał:

Niestety przy takiej pojemności napięcie na wyjściu narasta tak powoli, że niektóre układy cyfrowe nie chciały mi startować. Dopiero po zmniejszeniu Cset do 4,7uF wszystko zaczęło działać poprawnie.

Mógłbyś podać przykład układu jaki zasilałeś z tego stabilizatora? Tzn jaki nie startował z Cset 22uf ?


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

Nie startował mi selektor na AK4118 z LCD, a w sumie to do niego zasilacz, drugi kanał idzie na Amanero.


Edited by devshin

Share this post


Link to post
Share on other sites

W układach mikroprocesorowych powinien być instalowany układ ndzorczy zasilania, który generuje sygnał reset dla procesora po ustabilizowaniu sie napięcia lub napięć.

Share this post


Link to post
Share on other sites
19 godzin temu, KrisNext napisał:

W układach mikroprocesorowych powinien być instalowany układ ndzorczy zasilania, który generuje sygnał reset dla procesora po ustabilizowaniu sie napięcia lub napięć.

Zgadzam się, niestety majfrendy chyba uznają to za zbytnią ekstrawagancję...

Share this post


Link to post
Share on other sites

UltraFast Transient Response - ten parametr też jest ważny.


Nocny Kochanek

Share this post


Link to post
Share on other sites

Szumy nowoczesnych stabilizatorów są mniejsze niż szumy termiczne (naturalne) rezystorów.

Na granicy mierzalności. Trzeba wykorzystać m.in. puszkę po słodyczach.

Wow.

Edited by terminus

Nocny Kochanek

Share this post


Link to post
Share on other sites

Układy regulatorów napięcia  to nie tylko szumy, niewzierne ważne są też parametry takie jak:

1. Margines fazy dla różnych obciążeń ( ESR,  ESL)

2.  Charakterystyka PSRR w funkcji częstotliwości

3. Charakterystyka impedancji w funkcji częstotliwości

4. Odpowiedź impulsowa

5. Wielkość fizyczna regulatora i umiejscowienie go fizyczne względem zasilanego układu.

6. Sama koncepcja regulatora - szeregowy,  równoległy i co się dzieje z prądem obciążenia -tj powrowtnym od zasilanego układu



Share this post


Link to post
Share on other sites

Witam

Obowiązki służbowe wyssały mnie z tego forum na dłuższy czas i stad cisza.

Oczywiście projekt jest otwarty i ma nadziej w ciagu kilku dni zaprezentuje co z tego wyszło

W między czasie musiałem zaprojektować zasilacz komercyjny w oparciu o kostki TI serii TPS7A74.. który własnie uruchamiam

Myślę że oba rozwiązania mogą być ciekawe dla forumowiczów.

  • Like 1

Share this post


Link to post
Share on other sites

Witam ponownie

Dziś chciałbym zaprezentować kilka ciekawych obrazków

pierwszy z nich to zmontowany stabilizator napięcia ujemnego w oparciu o układ LT3094. Jak wcześniej wspominałem idea tego projektu była taka by stworzyć zamiennik do znanych standardowych stabilizatorów trójnóżkowych jak 317, 337 itd.

Jak widać na zdjęciu udało się 🙂 oto stabilizator napięcia ujemnego.  Widać też że ma on 4 nogi a nie 3 ... Czwarte wyprowadzenie jest wykorzystywane w przypadku łączenia kilku stabilizatorów równolegle. Pojedynczy układ ma wydajność 500mA gdy potrzebujemy więcej można połączyć równolegle kilka takich stabilizatorów zwielokrotniając wydajność prądową i jednocześnie zmniejszając szumy

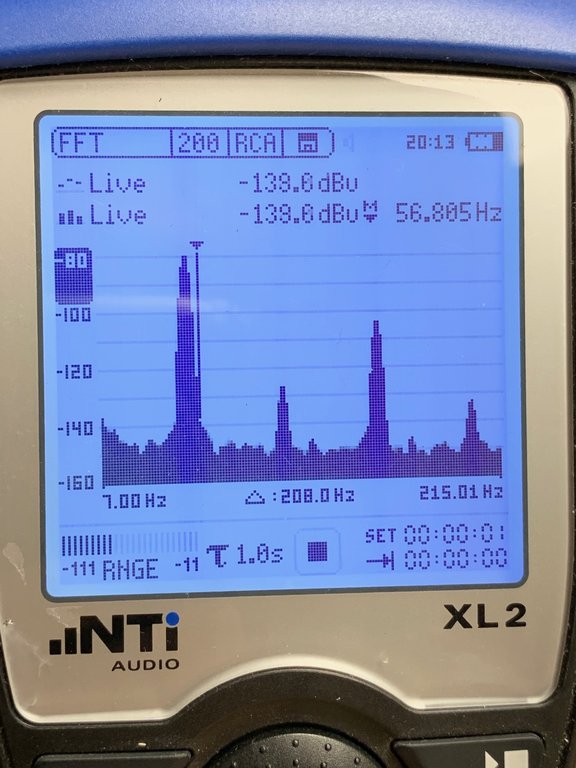

Pojawia się oczywiste pytanie czy prezentowany układ faktycznie mniej szumi. Aby to sprawdzić wykonałem następujący test. Napięcie ze stabilizatora podałem poprzez kondensator blokujący na wejście analizatora audio. Kondensator blokuje napięcie stałe ale przepuszcza szum dokładnie tak samo jak sygnał audio o niskiej amplitudzie. Nie jest to pomiar pokazujący w mikrowoltach ile tego szumu jest ale nadaje się idealnie do porównań z innymi rozwiązaniami. Na początek pomiar zasilacza warsztatowego




Jak widać sporo zakłóceń z sieci energetycznej 50Hz i harmoniczne tej częstotliwości



kolejny pomiar to stabilizator LM317T ustawiony na 5V




Share this post


Link to post
Share on other sites

Jak widać całkiem nieźle:) dodam tylko że na wyjściu tego stabilizatora znajdowały się cztery niskoimpedancyjne kondensatory 220u

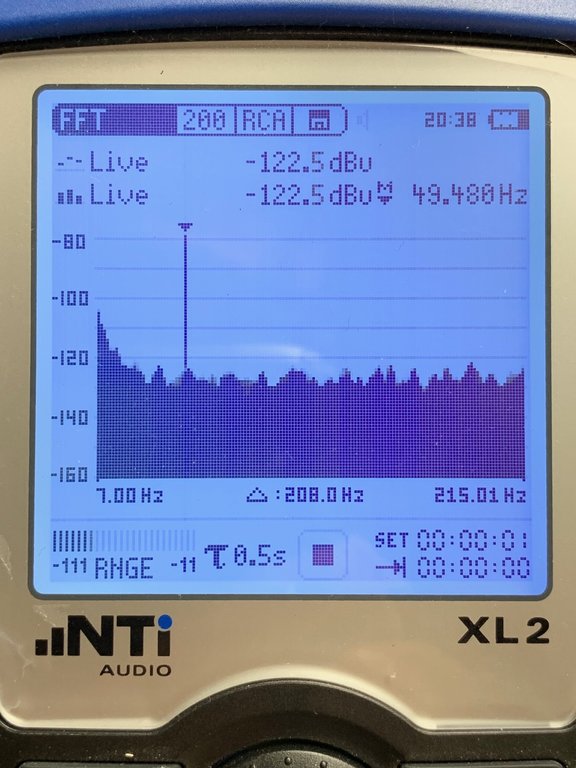

a na koniec pomiar pokazanego na pierwszym zdjęciu stabilizatora (bez żadnych dodatkowych elementów)

Układ został obciążony rezystorem i dawał na wyjściu ok 320mA




Obrazek mówi chyba sam za siebie. Różnica jest bardzo duża. Niewielki pik przy 50Hz to wynik zakłóceń i po zamknięciu w ekranowaną obudowę można by go jeszcze bardziej zmniejszyć choć i tak -136dbu to bardzo dobry wynik:)

Share this post


Link to post
Share on other sites

Mam nadzieje że lada dzień uda mi się zaprezentować wersję dodatnią stabilizatora

Share this post


Link to post
Share on other sites

Będziesz je fizycznie udostępniał w jakikolwiek sposób?


Każda władza deprawuje, a władza absolutna deprawuje absolutnie. John Acton

www.valvencore.pl

Share this post


Link to post
Share on other sites

Jakie ma wymiary? Pewnie nie wszędzie wejdzie

Rozumiem że napięciem ustalasz na tej płytce i w razie podmianki zamiast LT lub LM 337 w istniejacych zasilaczach już nie trzeba korzystać z tamtych rezystorów ?



Share this post


Link to post
Share on other sites

jak to zwykle bywa cena zależy od ilości

ile byś chciał bo pojedyncze to mogę jeszcze mieć



Share this post


Link to post
Share on other sites

Kris a jakieś widełki cenowe?

Myślę, że paru chętnych by się znalazło.

Zwłaszcza na komplecik dodani i ujemny.


Sukces oznacza robienie zwykłych rzeczy – niezwykle dobrze

Share this post


Link to post
Share on other sites

płytka nie jest duża więc i cena nie byłaby jakoś wygórowana... tylko zawsze dochodzi stały koszt transportu a sporadycznie VAT:)

Myślę że cena mogła by się wahać w przedziale 6-8 pln zależnie od ilości.
