NAIM klon

[andrejos1]

C1 - Nichicon, C6 - Suncon, C8 - Elna

C2, C3, C7 - Wima

C9, C11-12 styrofleksy

C10 - silver mica

W zasilaczu 2x10000uF Kendeill zbocznikowane tymi samymi Nichiconami co C1



to się nie dziw że wzmacniacz topornie ci zagrał:) C1 zdecydowanie ROE 10uF (jak nie masz to sie odezwij na pw) C6 - odrazu wymien chocby na dobrego philipsa lub panasonica FC

zasilacz - o nm duzo pisalem wiec warto poczytac - a bocznikujesz ROE 10uF a nie nichiconem.

C2 i C7 lepiej wylutuj i zostaw wolne miejsce to wiecej dobrego zrobisz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NE5532]

Czy taki ROE 10uF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

taki ci on

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Nie zostały komuś może jakieś zbędne Welwyny, w Farnellu trzeba po 50szt. jednej wartości minimum, ze dwu, trzech wartości nie mają na stanie. Chyba, że by się ze 3-4 osoby chętne znalazły, to można podzielić.



Pozdr

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2012 przez ja_brzoza

[mae]

Koledzy pomóżcie w potrzebie - może ktoś ma nadmiar rezystorów Dale 0,22 Ohm 3W (RS-2B) w wersji militarnej potrzebuję 5 szt ale zadowolę się nawet jedną - pilna sprawa, bardzo proszę o pomoc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Kwietnia 2012 przez mae

[mae]

Jedno proste pytanie - Prąd spoczynkowy ustawiamy od 32-38mA na tranzystor, czy ta wartość dotyczy pary końcowej?





Próbował ktoś na końcowych dać MJL21194?

zamówiłem kilka szt ale chciałbym znać opinie tych co już próbowali grać na tych tranzystorach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wkizet]

Amperomierz wepnij w dodatnie zasilanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Pr spoczynkowy liczę ze spadku napięcia naR26 iR27

ja pytam czy sugerowana wartość dotyczy jednego tranzystora czy pary

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Kwietnia 2012 przez mae

[andrejos1]

spadek na rezystorach emiterowych (0,22R) ma być 4mV to wtedy prąd spoczynkowy jest rzędu 36mA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wkizet]

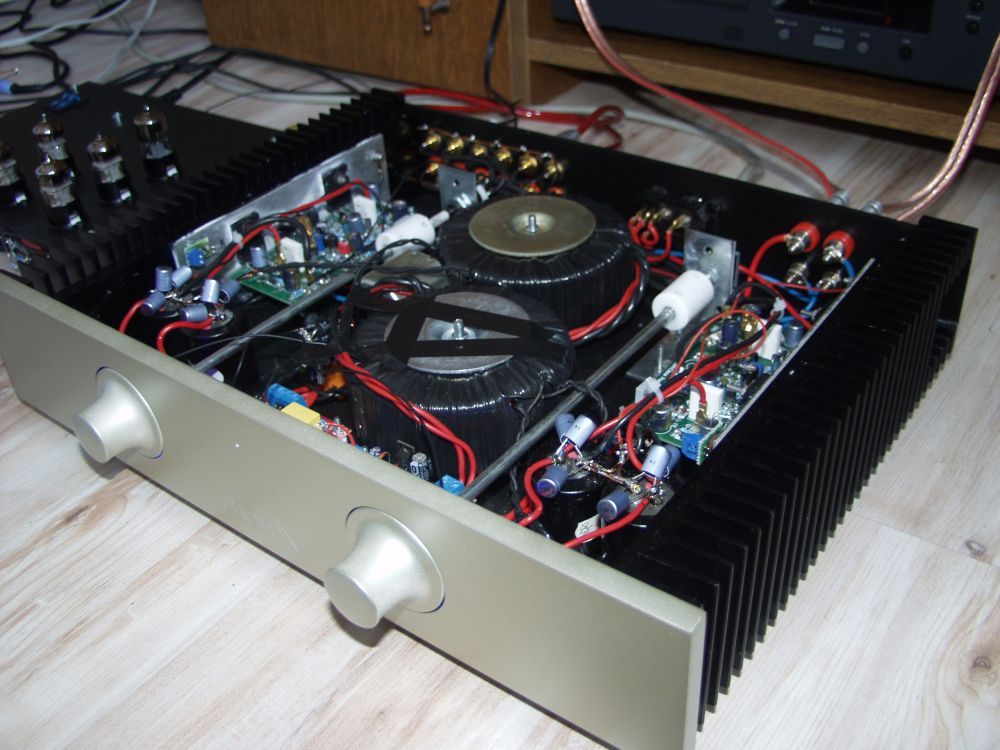

Oto mój Naim. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asta]

Dziśiaj odpaliłem naima na płytkach wg Neila McBride'a,tranzystory Q1i Q2(bc550c) zostały sparowane zwykłym multimetrem z pomiarem hFE,rezystory dałem metalizowane 1%,kondensatory pF foliowe,elektrolity jakie miałem pod ręką.zasilanie na trafie2x22V(po wyprostowaniu 32V na gałąż).No i zaczęła sie jazda z ustawianiem biasu. Przy regulacji i pomiarze na rezystorach emiterowych aby dzwięk był poprawny musiałem ustawić na min.15mV(68mA) ,przy 6mV dzwięk był zniekształcony(charczał)jak by wzmacniacz miał za niskie zasilanie.Żeby zaraz nikt nie pisał że biasu reguluje sie na odłączonym głośniku i jeszcze najlepiej wejscie zewrzeć do masy to tak było robione.stałe na wyjsciu mam max 3,5mV i 6mV.

Czy ktoś eksperymentował na trafie o niższym napięciu?.

Docelowo chyba kupie trafo 2x28V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

docelowo to sobie kup takie jakie ma byc, czyli 2x32VAC no i proponuje troche poczytac tego wątku (czasem można mądre wpisy znalesc) a dopiero potem sie chwalic ze sie ustawia prad spoczynkowy przy podlaczonym glosniku (no i pewnie jakąś muzyke dla relaksu sluchales, bo i po co ten glosnik)



zaczynam uwazac ze te całe gejklony to sa wspaniale "wzmacniacze" dla konstruktorow amatorow gdzie jedynym świętym przykazaniem podanym przez polsko-amerykanskiego audio guru, jest zastosowanie kosmicznych rubyconow blac gate`ow (bo wiecej elementow tam praktycznie nie ma) a do konstrukcji gdzie liczba elementow przekracza liczbe 10 branie tego co sie ma pod reką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asta]

Prąd spoczynkowy regulowałem bez głośnika,a to że dałem mu tak wysoki to dlatego że przy domyślnym robiła się pierdziawka w głośniku.32Vpo wyprostowaniu to pewnie za mało na tą aplikacje.Czy sugerowany przez ciebie andrejos1 trafo 2x32VAC nie będzie za wysokie nap.?po wyprostowaniu to bedzie jakieś 44V.

W regulatory nie mam zamiaru się bawić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wkizet]

Asta - autentycznie, przeczytaj cały ten wątek, nie jest tego tak dużo. Zwróć uwagę na wszystko, co proponuje zastosować kolega andrejos1 i nie zawiedziesz się.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asta]

Czytałem ten wątek od A do Z i wiem że na tym forum jedynie był wymieniany trafo 32vac,który „Polski guru" poleca,tymczasem na forum diyaudio.com czytałem pare wątków i tam polecali np2x28vac,a jeszcze na chińskiej stronie gdzie na ebayu sprzedają kity z ulotki wyczytałem że trafo powinno być 24-28vac.Na schematach podają od 34-42V dc.

W takim razie jakie napięcie macie po wyprostowaniu na kondensatorach, przy trafie 32vac od lachowskiego(wzmacniacz nieobciążony)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

odpuść sobie kolego z ripostami! a dla ścisłości poleca ten co sprzedaje, a ja jedynie sugerowałem.

dobrze, że nie trafiłeś na forum gdzie zasilali ten wzmacniacz napięciem 12V.



a tak prawde mówiąc musisz mieć gdzieś błąd na pcb jeśli słyszałeś znikształcony dzwięk przy biasie powyżej 30mA. ten wzmacniacz nie ma słyszalnych zniekształcej nawet przy 1mA prądu spoczynkowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asta]

Więc pozostaje mi wykombinować wyższe napiecie zasilania,i zobacze czy wtedy będzie ok.Obie płytki zachowują się jednakowo,montaż sprawdzony dokładnie,elementy te same co sugerował Neil,w stopniu wejsciowym bc550c ,trany sterujące mje15030/15031.Przy 40v powinno być ok.Jakie napięcie daje trafo 32vac po wyprostowaniu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Więc pozostaje mi wykombinować wyższe napiecie zasilania,i zobacze czy wtedy będzie ok.Obie płytki zachowują się jednakowo,montaż sprawdzony dokładnie,elementy te same co sugerował Neil,w stopniu wejsciowym bc550c ,trany sterujące mje15030/15031.Przy 40v powinno być ok.Jakie napięcie daje trafo 32vac po wyprostowaniu?

32x1,4=44,8

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Witam.



Jakby komuś brakowało traf do Naima, będę chciał zamówić przez kol. andrejosa 2x300VA. Jakby ktoś był chętny proszę o PW, im większe zamówienie tym niższa cena.



Pozdrawiam

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Koledzy czym napędzacie Naima?<br />

Testowałem kilka preampów i żaden nie wysterował go tak by dźwięk  miał odpowiednie proporcje i barwę, w każdym przypadku rewelacyjna rozdzielczość i stereofonia, dość dobra kontrola basu,  ale jakiś taki suchy, bezbarwny i lekki ten dźwięk.   Najlepiej zagrał z Krellem S-300i jako preamp na głośniczkach  Harbeth HL5, ale i w tej konfiguracji brakowało mu  wspomnianych  cech.<br />

Jaki są Wasze doświadczenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Hej.



Czy mógłby ktoś, proszę, wrzucić szkicowy schemat podłączenia czterech mostków przy jednym trafie 2X32V?



Pozdrawiam

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Maja 2012 przez ja_brzoza

[r1212]

na wtórnym równolegle 2 takie układy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Maja 2012 przez r1212

[asta]

Znalazłem przyczynę moich problemów z tym wzmacniaczem,okazało się że winą było połączenie masy sygnałowej z masą zasilania płytki,po podłączeniu masy sygnałowej osobno do masy w zasilaczu dzwięk uległ poprawie.Czy opornik który jest na płytce oddzielający masę sygnałową jest wymagany,jeśli jest ona podłączona osobnym przewodem do masy w zasilaczu?

Czy jest różnica jeśli się zastosuje rezystory (100R)na emiterach w stopniu wejściowych ? na niektórych schematach one występują.

Na razie zasilam trafem 2x22VAC,planuję go sprzedać i kupić coś o wyższym napięciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Maja 2012 przez asta

[asta]

Czy ma ktoś do odsprzedania polecane ROE 10uF/63V-2szt.?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

Czy ma ktoś do odsprzedania polecane ROE 10uF/63V-2szt.?

Nie wiem w,które miejsce chcesz je włożyć. Po liości domniemam, że na wejście wiec spróbuj może tych;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nie powinny być gorsze, a może i lepsze.

pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dr.M]

Powoli zblizam sie do konca, prosze czy ktos moze rzucic okiem na zalaczony rysunek i powiedziec czy jest ok. szczegolnie chodzi mi o rubycony, i co pod SGND podlaczyc?

czy wszystke masy (zasilacz, sygnalowa, wyjscie) polaczyc w jednym punkcie na zasilaczu? moze obudowe tez?



sorry za laickie pytania ale lepiej zrobic raz a dobrze;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Maja 2012 przez Dr.M

[asta]

Nie korzystałem z tej płytki,ale patrząc na to co narysowałeś i na schemat wygląda na ok. podłącz przy uruchamianiu szeregowo z dodatnią i ujemną szyną zasilania jakieś identyczne rezystory na kilkadziesiąt ohm i kilka wat (ja mam 47ohm/10w) na wypadek jak by było coś nie tak rezystory się zagrzeją,oszczędzisz drogie tranzyst. jak wzmacniacz będzie ok.to podłacz na gotowo bez tych oporników co ci pisałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wkizet]

SGND podłącz do masy zasilania.

Wyjściowy głosnikowy (niemasowy) lepiej podłączyc bezposrednio pod oporniki przy tranzystorach niz do OUT. Przewód masy wyjscia głosnikowego lepiej od razu do masy zasilania niz do OUTG.

Sugestia uzyskana od andrejosa1 i nawiasem mówiąc słuszna. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asta]

W szczególności jak ścieżki są cienutkie a te mi się wydaje że są,tym bardziej że długość jest spora.Przy płytce niemalowanej lakierem,zawsze można dolutować do scieżki drut miedziany .Rozwiązanie masy które wkizet poleca jest naprawdę dobre.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

i oczywiscie wszystkie masy spotykaja sie w jednym pkt na kondensatorach zasilajacych.
