NAIM klon

Bardini

Przez Bardini ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    wkizet Współtwórca

    wkizet

    Opublikowano
    Opublikowano

    Zazdroszczę Ci tego porządku w środku. Rewelacynie sobie to poukładałeś, choć przez te stojące kondy masz go trochę wysokiego. Oczywiście na mój gust. :)

    Piękna praca.

    Zadowolony z dźwięku? Jakie wrażenia? :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Wreszcie skończyłem tak jak chciałem :)))

    No ładnie:) przeraża mnie jak widzę takie dopieszczone konstrukcje i po miesiącu lądują w temacie „Różne kostki do wziecia ”.Widać że wszystko było ze sobą spasowane od początku projektu,też chciałem takie kondy wrzucić,ale małe wymiary mojej obudowy mi nie pozwalają .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    Dziękuję za opinię :) Z efektu jest bardzo zadowolony - zarówno brzmieniowego jak i wizualnego. Co do sprzedaży różnych konstrukcji to często w moim przypadku jest tak, żeby zrobić coś nowego od A-Z potrzebne są na to pieniądze. A zabawa nie jest tania ... Ot i cała filozofia ... :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    r1212 Poszukiwacz

    r1212

    Opublikowano
    Opublikowano

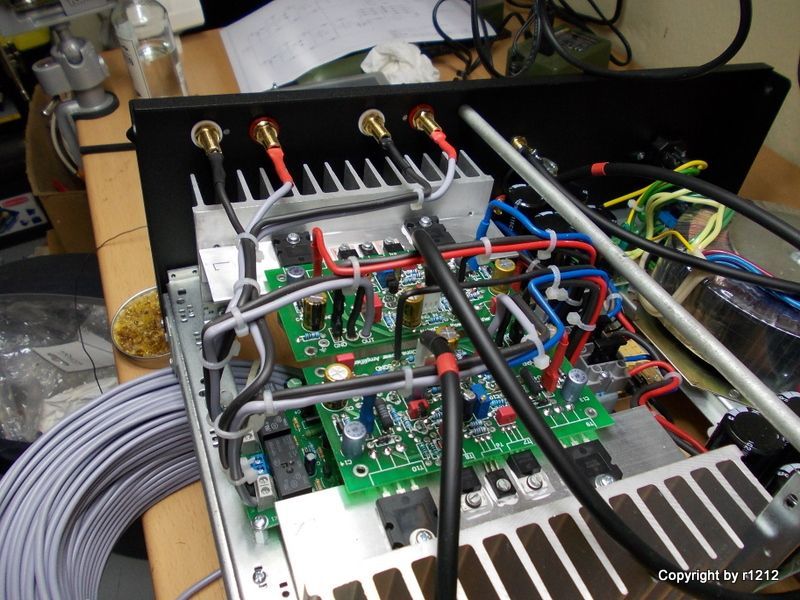

    Przód jakby znajomy :))), a w środku naprawdę perfekcja. Gratuluję.

    U mnie jednak troszkę chaos, ale i tak gra bardzo przyzwoicie:).



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Najświeższe zdjęcia z placu boju.

    Najprawdopodobniej jutro uda się uruchomić.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ja_brzoza Poszukiwacz

    ja_brzoza

    Opublikowano
    Opublikowano

    A co to? :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    A to jest stabilizator czesci napieciowej wzmacniacza. Stabilizuje napiecie na poziomie 38V czyli tyle ile mniej wiecej jest za dioda i rezystorem. Tranzystory wyjsciowe natomiast zasilane beda napieciem +-50V. Uzycie stabilizatorow wymoglo na mnie zbyt duze napiecie zasilacza ktory juz posiadalem zanim zabralem sie za Naima. Tak czy inaczej taki stabilizator baaardzo duzo wnosi... Na plus oczywiscie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano (edytowane)

    Czy ta bateria kondensatorów ,to ROE z serii EY ? wiem że mają wysoką wydajność prądową, w hfo mają po dosyć niskiej cenie,kupiłem na próbę 14szt,ale w porównaniu do porzedniej baterii nichikonów mam mieszane uczucia,może muszą dłużej się uformować.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez asta
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Nie myslalem o tym, zeby calosc zasilic zasilaczem stabilizowanym. Czytalem ze ten oryginalny wcale nie jest taki rewelacyjny. Poza tym swoj wzmacniacz docelowy juz posiadam a naima koncze zeby ewentualnie odsprzedac i zeby koszt sie zwrocil.

    Asta napisz cos wiecej na temat tych kondensatorow ROE. Ile zastosowales na jeden kanal i co Ci w dzwieku nie pasuje w stosunku do Nichiconow?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano (edytowane)

    Co do tych kondensatorów ROE,to skusiłem się przede wszystkim niską ceną i dobrymi parametrami,prąd udarowy 2200uF/63V wynosi 3,1A,zresztą gabaryty dają do myślenia że powinny być dobre(35x40).W mojej konfiguracji było podłączone łącznie 14szt,czyli 7 na każdą szyne zasilające,zamontowane na pcb i dodatkowo podłączone drutem 2,5mm2.Co do dzwięku bas dziwny ,bo jest go mało,taki konturowy,wysokich za dużo,scena szersza ,brakuje mi średnicy, stonowanych i czystych wysokich z nichiconów (gold tune),redaktorem nie jestem,więc nie potrafie opisać dzwięku.Mam do dyspozycji jeszcze takie kendeile jak będe miał wiecej czasu to przetestuje .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez asta
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ja_brzoza Poszukiwacz

    ja_brzoza

    Opublikowano
    Opublikowano

    Pytałem o stabilizację, bo ostatnio popełniłem ją u siebie. Tak na szybko, przestrzeni więcej, lepsza tekstura dźwięku, nie do końca potrafię ocenić dynamikę i bas. Składam teraz na desce tak, żeby móc na szybko przełączyć pomiędzy stabilizowanym i niestabilizowanym.



    Co do kondów, do tej pory miałem BC 4700uF, po 4szt. na kanał, a w tej wersji złożyłem po 8 na stronę właśnie tych 2200uF od HFO, ciekaw jestem czy i jaka będzie różnica.



    @asta

    Przyzwyczajenie też wpływa na ocenę :-) Zresztą, każdy ma swoje preferencje i inny tor. Mam też KSA50, i choć musiałbym nad brzmieniem popracować, bo trochę bym wolał dźwięczniejszą górę, to jakość wybrzmień ilość szczegółów w dźwięku, dla mnie, po stronie Krella. Mocną stroną Naima jest to, że z dość prostego układu, czyli sensownych kosztów złożenia, otrzymuje się bardzo przyjemny, wciągający dźwięk. Eksploatacja nie wymaga budowy własnej elektrowni, Krell to jednak piecyk (dosłownie, mój dmucha powietrzem o temp. 42-45 st. non stop). Średnica z Naima jest... urocza :-) reszta też na dobrym poziomie, bardzo przyjemnie się go słucha.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Azus Stały bywalec

    Azus

    Opublikowano
    Opublikowano (edytowane)

    Ktoś też tutaj, zrezygnował z Krella KSA 50, na rzecz Naima.



    A co do baterii kondensatorów, adi...one będą miały największy wpływ na wybrzmienie, czystości basu,... silnym punktem takiej konstrukcji jest właśnie taka bateria kondensatorów, zresztą wzmacniacze budowane na kilku kondensatorach maja najlepsze osiągi na basie.

    Miałem kiedyś Densena 10 w podobnej konstrukcji i to był najlepszy bas jaki słyszałem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Azus
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ja_brzoza Poszukiwacz

    ja_brzoza

    Opublikowano
    Opublikowano

    Prawdopodobnie Krell tej osoby jest właśnie u mnie :-) Teraz używam i eksperymentuję z Naimem, ale powiem, że to niekoniecznie jest droga w jedną stronę.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Koncowki uruchomione:-)

    Wszystko dziala jak trzeba. Musze jeszcze wyregulowac stabilizatory bo mam na wyjsciu po 50mV a spowodowane jest to roznica napiec miedzy + i - stopnia napieciowego o prawie 0.8V. Niestety nie mam teraz na tyle diod zeby to wyregulowac. Tak czy inaczej NAIM gra i na brak basu narzekac nie moge:-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Tak czy inaczej NAIM gra i na brak basu narzekac nie moge:-)

    Proponuję jednak poeksperymentować z innymi kondensatorami,żeby mieć jakiś punkt odniesienia która konfiguracja w zasilaniu jest dobra,w torze sygnałowym będzie podobnie.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ManieX Poszukiwacz

    ManieX

    Opublikowano
    Opublikowano

    Postanowiłem poeksperymentować ze stabilizacją sekcji napięciowej, niestety wiąże się to z zakupem osobnego trafa, bo mam +- 41,5V, nap. trafa będzie zależało od wersji stabilizatora SALAS lub Feeder TT, który układ lepiej sprawdzi się w tym układzie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Nie mierzyłem ale myślę, że kilkanaśnie max. kilkadziesiąt mA.

    Nie musisz kupować dodatkowego trafa. Wystarczy że kupisz małe trafko o mocy np 6VA z uzwojeniem wtórnym na 6V. Zrobisz z niego zasilacz z mostkiem prostowniczym i z kondami i sprzęgniesz odpowiednio z głownym zasilaczem. Dzięki temu dostaniesz na wyjściu Twoje 41,5V powiększone o te 6V x 1,41V. To powinno wystarczyć do stabilizacji części napięciowej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Stabilizacja stopnia napięciowego.Znalezione na brytyjskim forum

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gucio. Entuzjasta

    gucio.

    Opublikowano
    Opublikowano

    A ktoś z kolegów składał może na tych PCB ten projekt?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Oczywiście wiadomo że elementy trzeba by wstawić parowane...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Uprzejmie proszę użytkownika ---- bum1234 ---- o nie komentowanie powyższego postu, a z głuchymi o wpływie i budowie kabli nie ma sensu dyskutować :)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano (edytowane)

    Osobiście nie podobało mi sie prowadzenie ścieżek w tej płytce,po drugie dostosowana do innych tranzystorów niż są zalecane,mogę ci wysłać rysunek w pdf tej pcb ,ja osobiście wolałem tą:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) płytka dobrze zaprojektowana pod ztx-y i mjl3281

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez asta
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Wg Naima zalecane głośniki do tego wzmacniacza to 8ohm,czy ktoś może się podzielić spostrzeżeniami,przy współpracy z głośnikami 4ohm.Mam chrapkę na Dynaudio :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sylwekzz Współtwórca

    sylwekzz

    Opublikowano
    Opublikowano

    U mnie tez śmiga na 4ohm i zero zmęczenia. Co ciekawe, miałem nawet zmontowany kanał testowy pod subwoofer 2ohm i również była bajka, troche mocniej sie grzał ale to normalka.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 miesiące temu...
    EMiL Stały bywalec

    EMiL

    Opublikowano
    Opublikowano

    tu jest ciekawa stonka o modyfikacji naima:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    do czego służy, stosowany w wysokich modelach NAP, regulator board?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    pittt Poszukiwacz

    pittt

    Opublikowano
    Opublikowano

    do czego służy, stosowany w wysokich modelach NAP, regulator board?



    Jest to zasilacz stabilizowany końcówki mocy (całości - napięciowej i mocy też)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
