    Jeśli masz dwa trafa i przez to jakby zrobione dwa monobloki, to masę do obudowy poprzez 10R opornik spróbuj nie podłączać.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano (edytowane)

    Można też wybrać taką opcje jak w modelu NAP-140.Zasilacz tam jest zrobiony na dwa mostki które są połączone do uzwojenia tworząc ,,pseudo dual mono".Masa jest połączona z środkowym odczepem trafa

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez asta
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    jestes w bledzie gdyz mase twoza dwa srodkowe odczepy + i - ktore w dalszej pewnie czesci sa polaczone. natomiast masa o ktorej mowisz i jest na schemacie wychodzaca ze srodka uzwojenia mozliwe ze jest podpieta np pod obudowe (choc watpie)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano (edytowane)

    Myślę andrejos1 że nie masz racji,śledziłem na wielu zdjęciach i trzymam się mojej tezy co do mostków.Środkowa gwiazda to połączenie czterech kondensatorów ktore są na płytce,na niej też są 2mostki i na pcb są połączone takimi łukami (piszę o kształcie ścieżek)

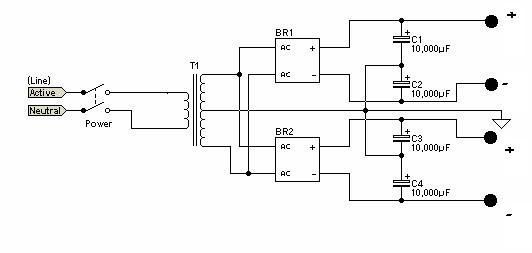

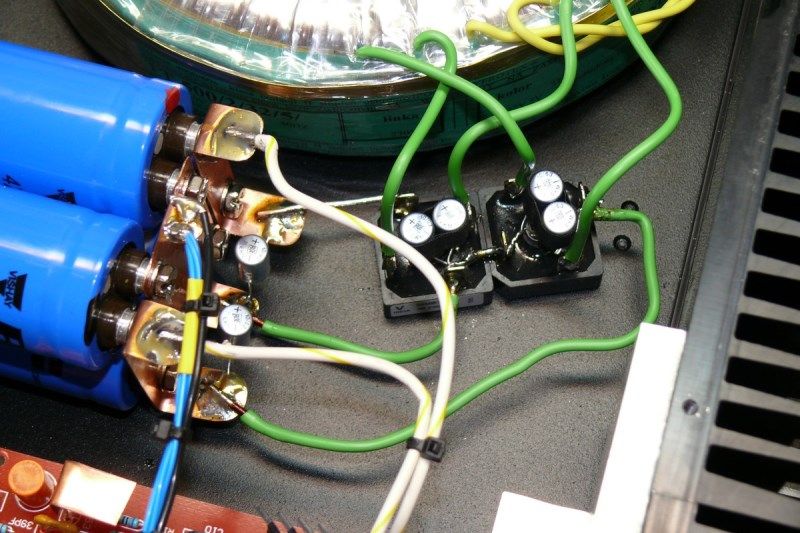

    Na zdjęciu poniżej są dwa druty z trafa :żółty i szary które są lutowane na środku tych ,,łuków" co są schowane pod przewodami z masy

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez asta
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    przedstawiony uklad to typowy zasilacz na jednym mostku, tyle ze kazdy kanal ma swoj mostek a caly wzmacniacz jedno trafo. to jest najtansze rozwiazanie naima, przy kolejnych upgrade`ach (osobny zasilacz, wyzszy model) naim ma 2 mostki, wiec jesli mozna lepiej to po co upierac przy najtanszej wersji?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Mamy już końcówke mocy,może robił ktoś preamp naima? znalazłem w sieci coś takiego jak w załączniku,jest to schemat naim nac 32.

    budowa tego preampu jest modułowa ,osobno pre gramofonowe i liniowe.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Najlepiej jak bedzie 0mV;-) Jak bedziesz mial kilka - kilkanascie milivoltow to bedzie ok. Nawet spotkalem sie ze wzmacniaczem ktory mial kilkadziesiat milivoltow ale to juz swiadczy o zlym doborze tranzystorow. W takiej sytuacji nie tylko powoduje to napiecie stale na wyjsciu ale takze pogorszenie brzmienia wzmacniacza, przynajmniej w konstrukcjach symetrycznych.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Dr.M Poszukiwacz

    Dr.M

    Opublikowano
    Opublikowano

    po wlaczeniu zasilania mam ok 30mv DC, po kilkunastu sekundach gdy ztx dostana temperatury spada do praktycznie 0-1mv



    jak rozumiem tak ma byc?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    zdecydowanie polecam preamp aktywny, z takim preampem naim dostaje swietnego kopa. polecam dobrą lampę lub układ JC-2 z ebay`a

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    A może starannie dobrana aplikacja na kościach NE5532/5534 ? jakoś nowsze wzmacniacze operacyjne nie przypadły mi do gustu.Jak bym miał więcej wolnego czasu to zlutowałbym pre naima

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Na ebayu chinole sprzedają kit o nazwie NAIM NAC-42.5 wykorzystując bc550/560,zasilanie 24V pojedyncze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    SomekPoland ma rację lepiej płytkę zrobić i samemu dobrać części,nie wiadomo czy oni tranzystory parują,no i koszty transportu (pewnie cło)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 4 tygodnie później...
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

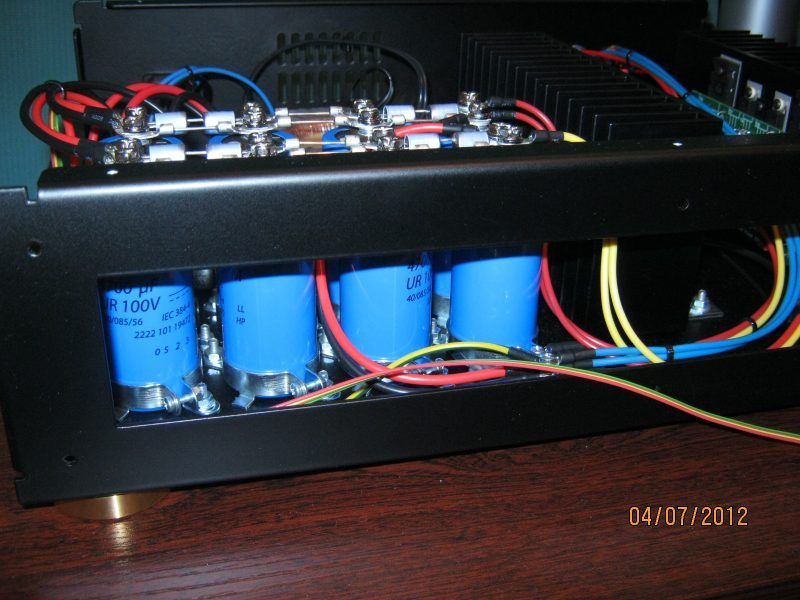

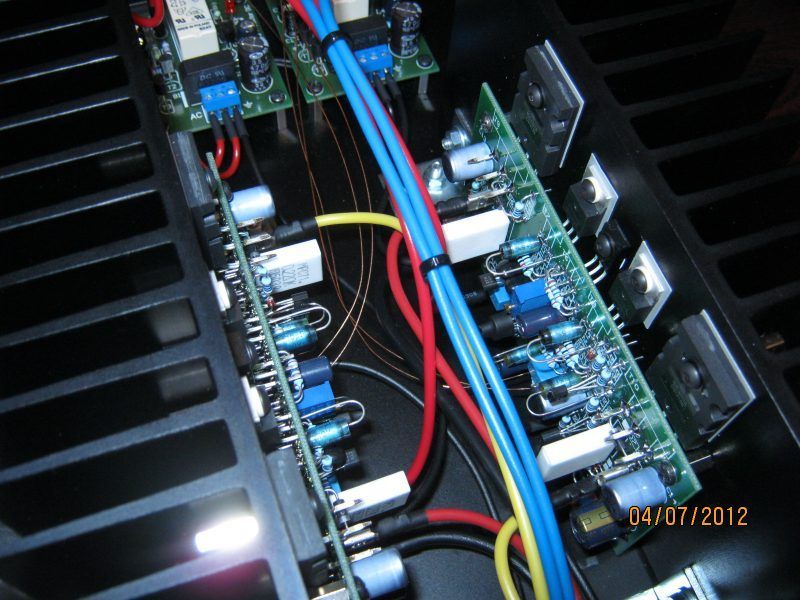

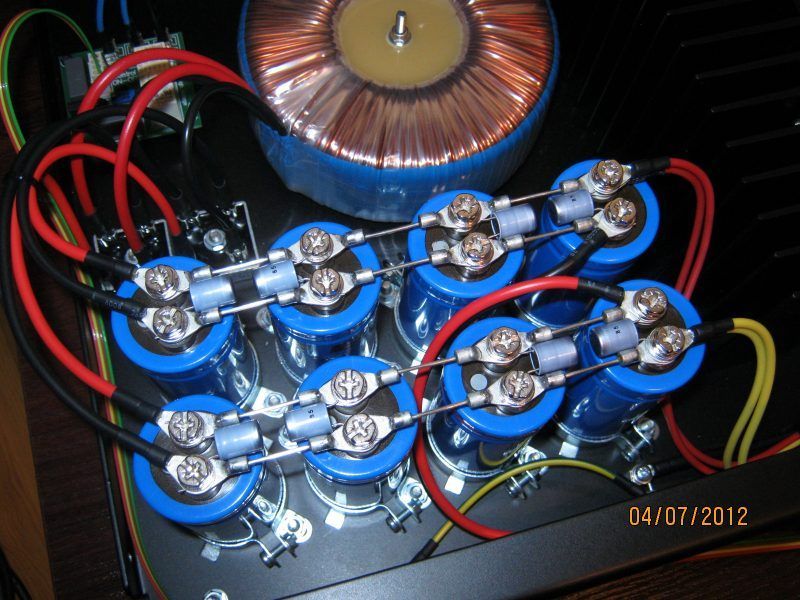

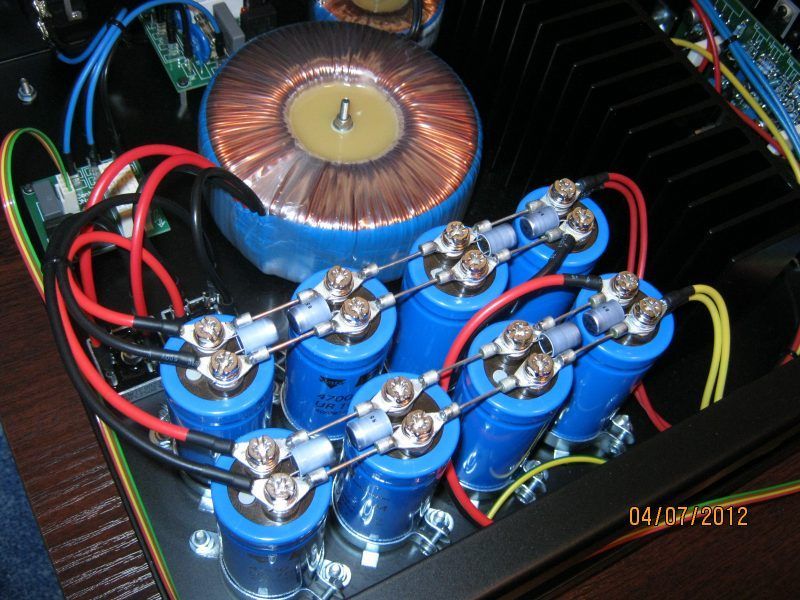

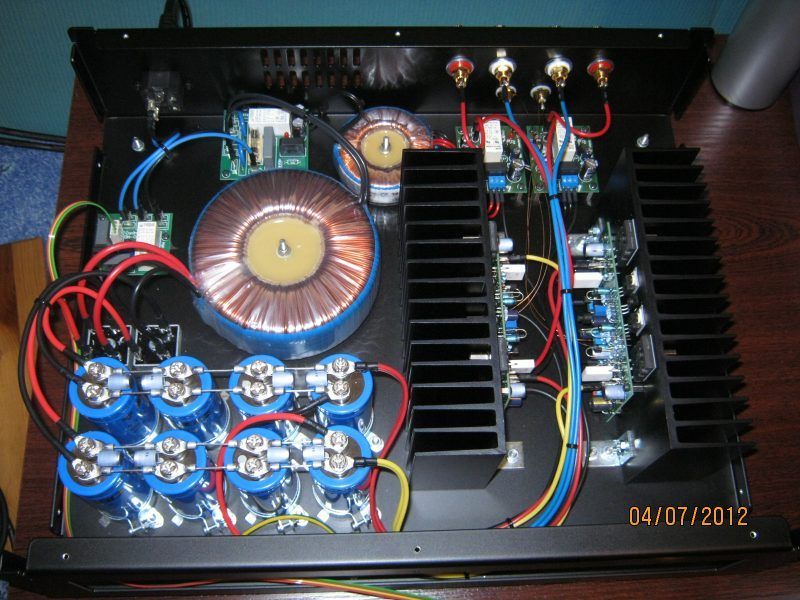

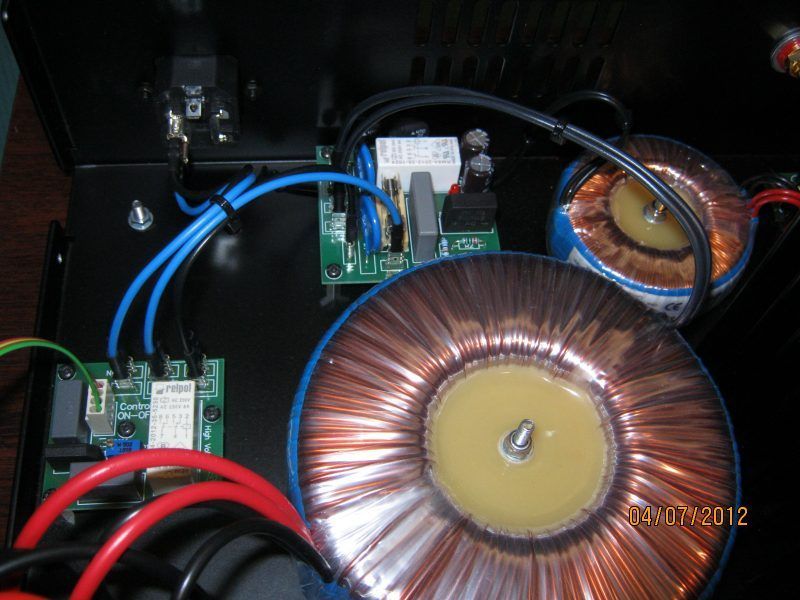

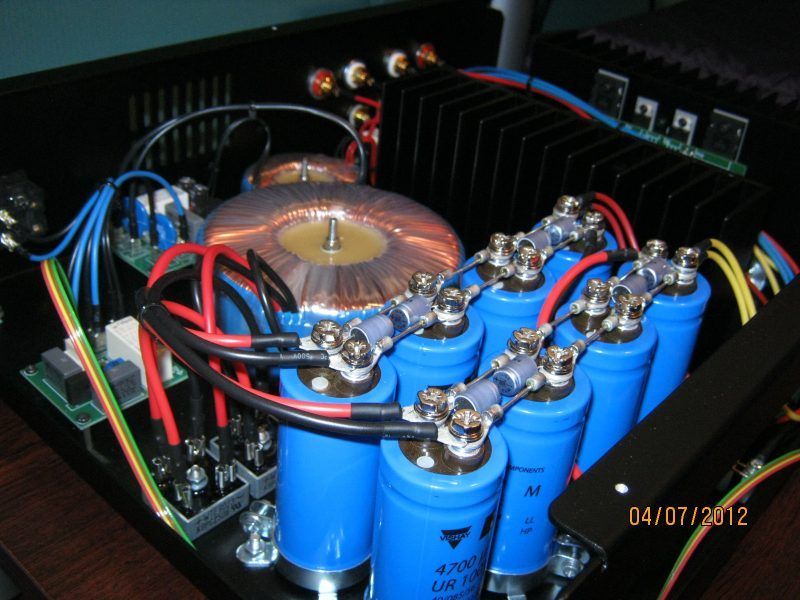

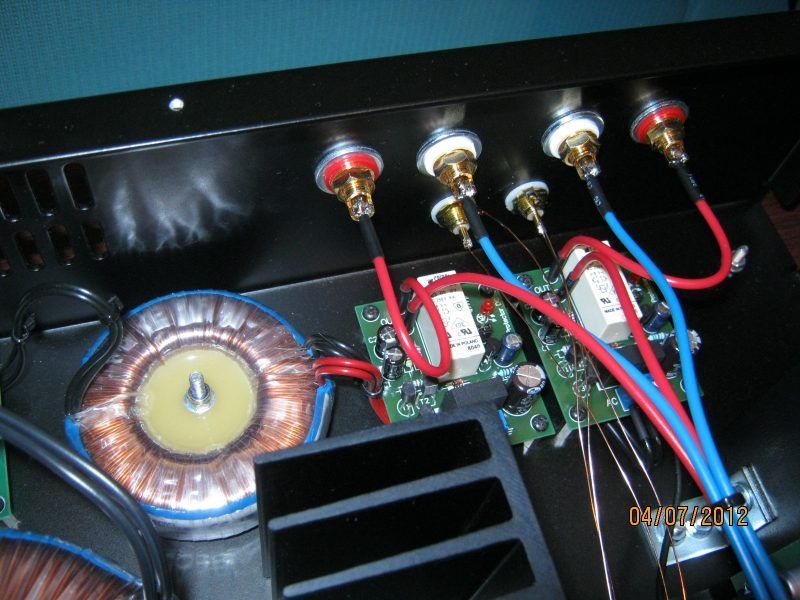

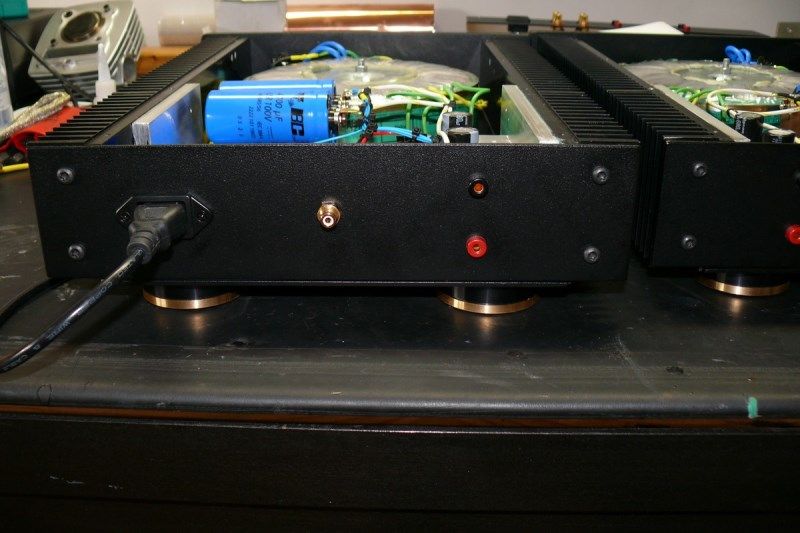

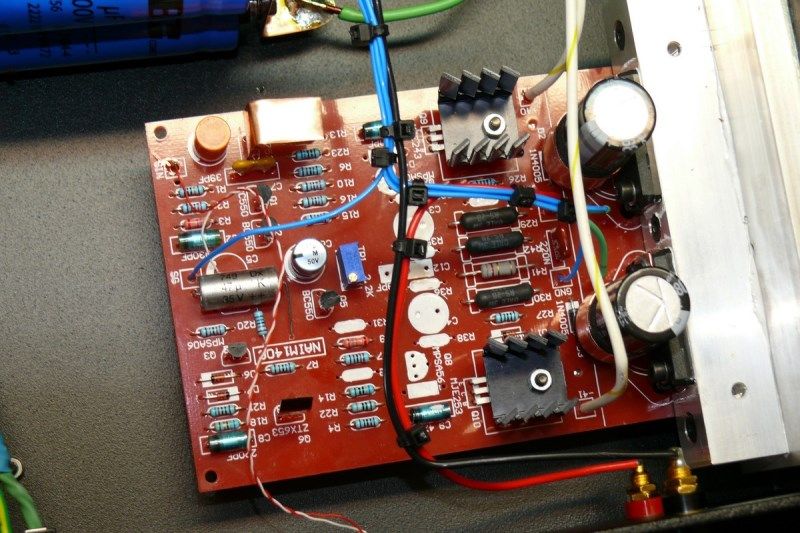

    Tak wygląda mój NAIM :))) Brakuje tylko przedniego panelu ... na który trzeba będzie poczekać :(((

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )









    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MARER Kompan

    MARER

    Opublikowano
    Opublikowano

    Tak wygląda mój NAIM :))) Brakuje tylko przedniego panelu ... na który trzeba będzie poczekać :(((



    Wielki szacun ...piękna robota :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Gość

    Gość


    (Konto usunięte)
    Opublikowano
    Opublikowano

    Tak wygląda mój NAIM :))) Brakuje tylko przedniego panelu ... na który trzeba będzie poczekać :(((



    No widać, że dopieszczony. Jak będzie grać tak jak wygląda to audio nirwana gwarantowana :)



    a tak poważnie, kawał porządnej pracy :) i widać zaangażowanie :)



    pozdrawiam

    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojkubi Entuzjasta

    wojkubi

    Opublikowano
    Opublikowano

    Powoli zaczynam składać swojego klona i cały czas zastanawia mnie kwestia polaryzacji kondensatoraC6(sprzeżenie zwrotne)Praktycznie na wszystkich schematach różnych wzmacniaczy jakie mam okładzina ujemna podłączona jest do masy,natomist w wypadku naima odwrotnie.Czy ktoś jest w stanie powiedzieć jak jest prawidłowo?.O bipolarach słyszałem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano (edytowane)

    kondensator c6 okładzinę dodatnią ma podłączoną do masy układu,tak przynajmniej widziałem na oryginalnej płytce NAP140.



    Próbował ktoś zamiast elektrolitów dać tantale? interesuje mnie jak to ma się do brzmienia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez asta
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    Dr.M Poszukiwacz

    Dr.M

    Opublikowano
    Opublikowano

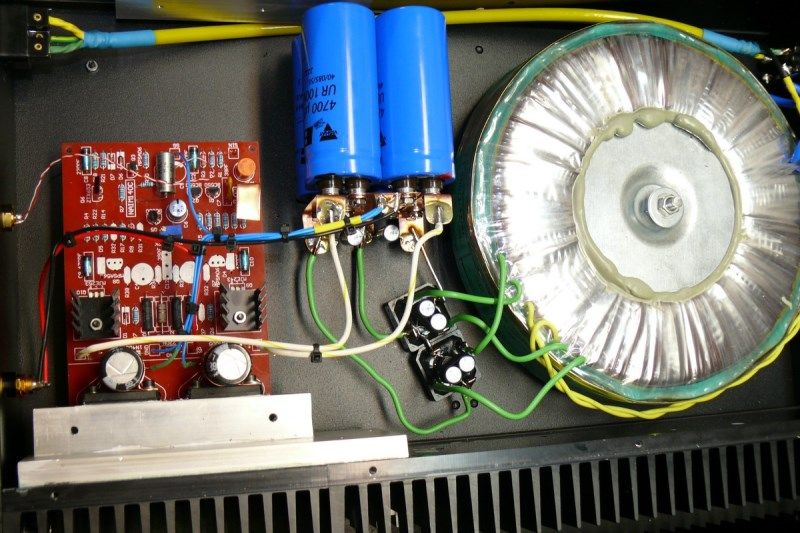

    a to moj zapakowany w kilka kg aluminiun clon Naima w parze z PVC i PCM.

    obudowy robilem sam (oczywiscie z pomoca zakladow;p) calosc z 3mm alu, fronty 10mm, na to czarna anoda, kiedys za dnia zrobie lepsze zdjecia;)

    wzmak gra rewelacyjnie!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano (edytowane)

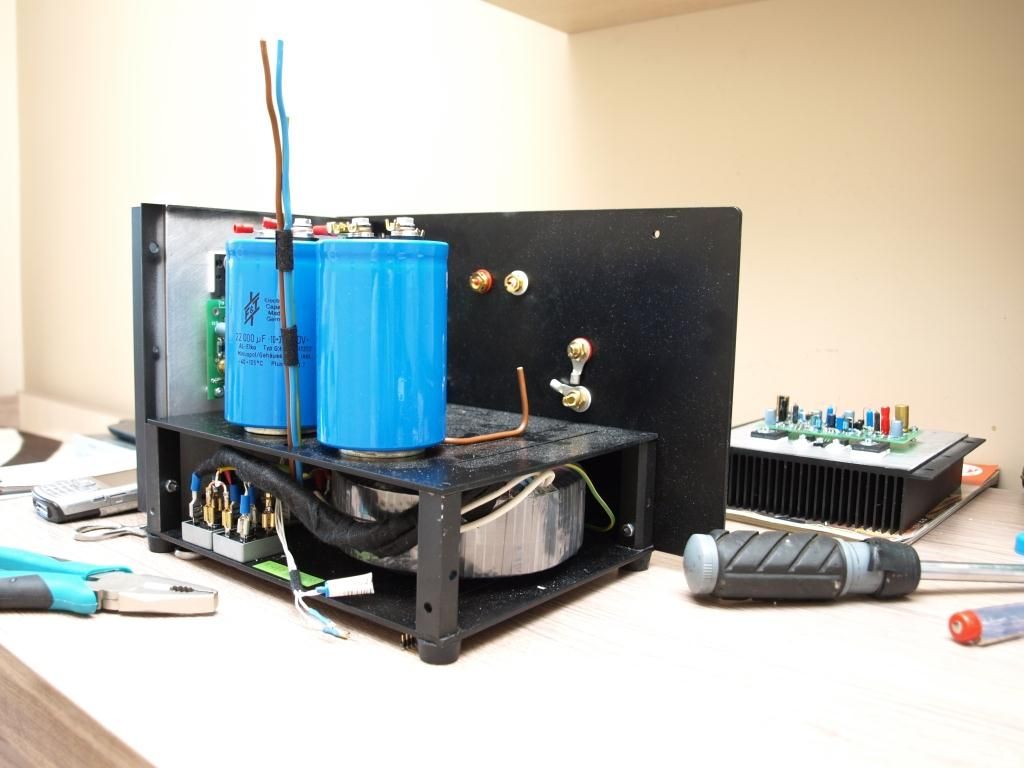

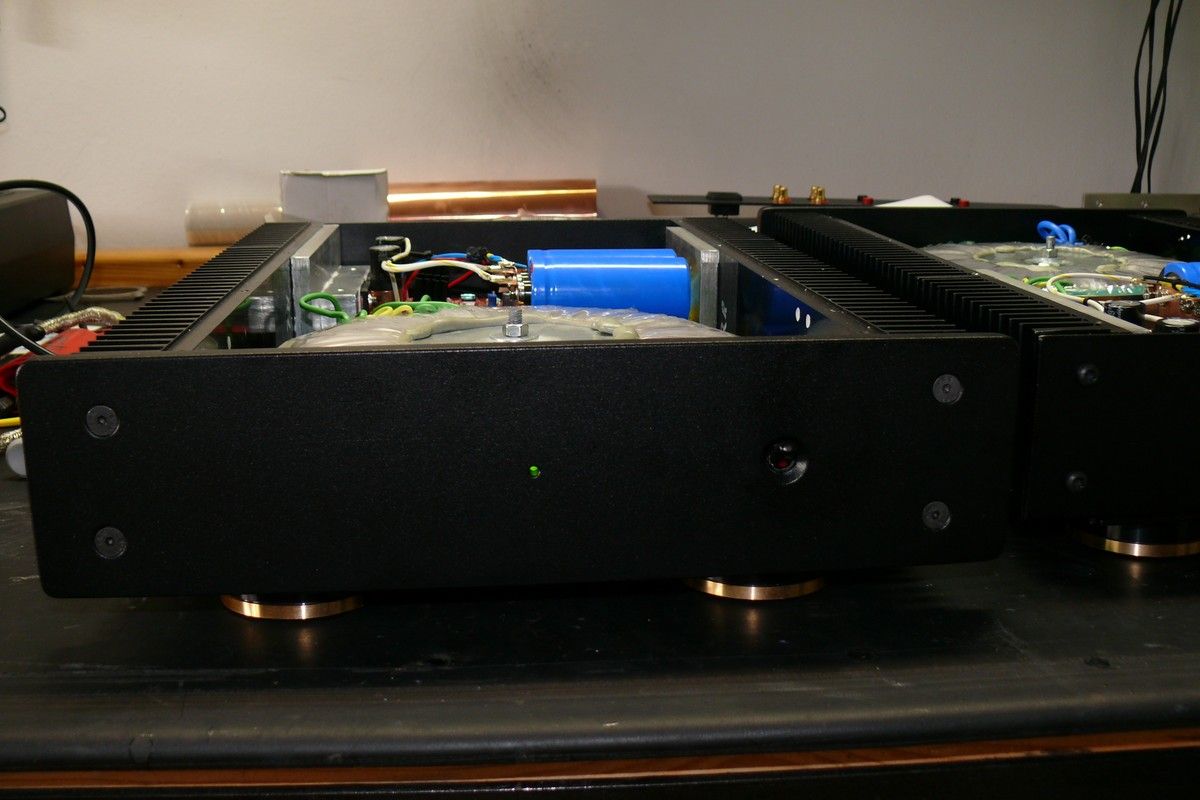

    moje najnowsze dzieło:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez andrejos1
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
