NAIM klon

[wkizet]

No to teraz pisz o różnicach w porównaniu z poprzednikiem. :)

Ale dokładnie, bez zbywania. :)

[andrejos1]

są dwa:) i to lepiej wygląda



zawsze można posłuchać...

[asta]

Andrejos1,nie stosujesz już niebieskich ROE na wejsciu?

[adalbert]

Zawsze lubiłem wypowiedzi Andrejrosa1.

Krótkie i nie wiadomo jak je odebrać.

Już wiem kto wykupił wszystkie ROE bipolary z HFO.

[andrejos1]

Zawsze lubiłem wypowiedzi Andrejrosa1.

Krótkie i nie wiadomo jak je odebrać.

Już wiem kto wykupił wszystkie ROE bipolary z HFO.



moje wypowiedzi proszę odbierać zawsze pozytywnie:)



no właśnie te na wejsciu to też ROE tyle że wersja audio bipolarna, natomiast osobiście kupiłem tylko 6szt tych kond. z HFO bo wiecej ich nie potrzebuje i tym bardziej ze wczesniej ich jeszcze nie uzywałem i kupujac podchodziłęm do nich ostrożnie, ale teraz juz mogę powiedziec ze bardzo dobrze sie w tym miejscu sprawdzaja. kiedyś jeszcze porównam je stricte do tych niebieskich ROE ale w innym już wzmacniaczu bo w tym już nie chce grzebać - jest za ładny:)

Edytowane 13 Września 2012 przez andrejos1

[ManieX]

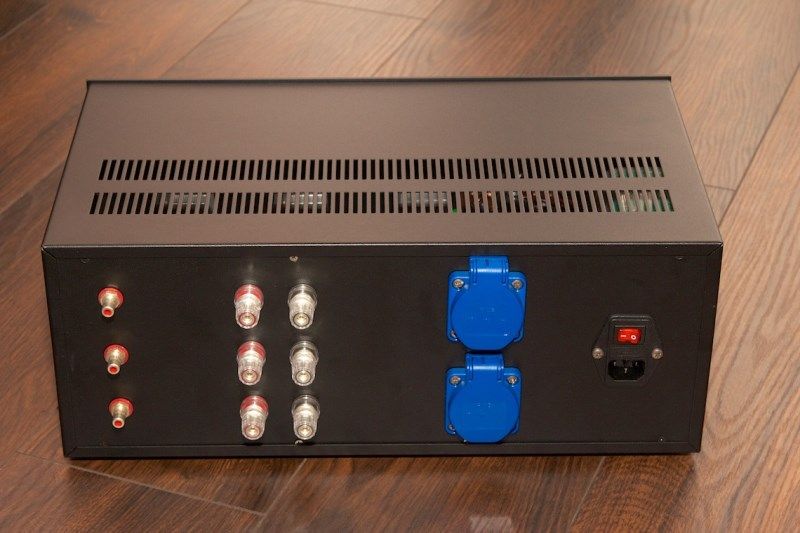

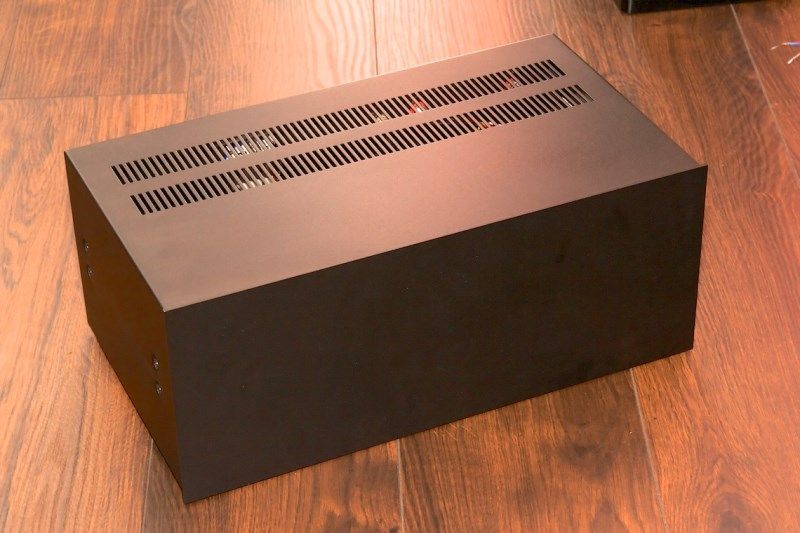

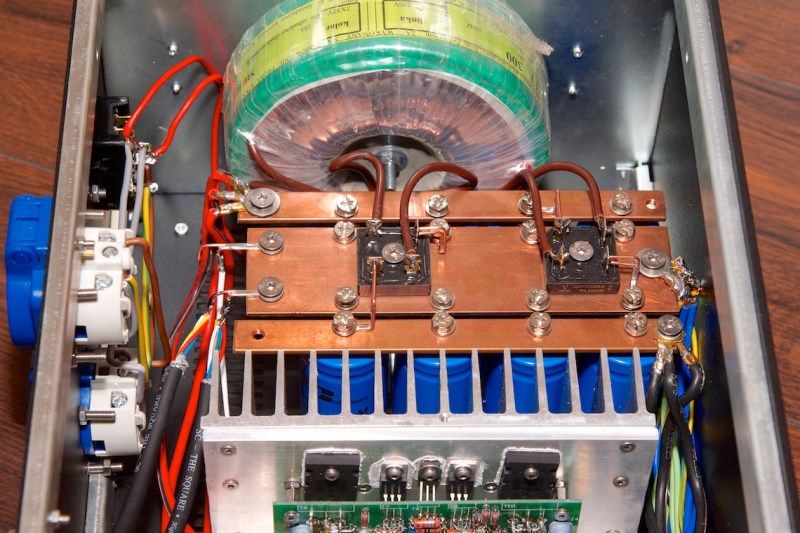

To i ja pochwalę się, 3 końcówki w jednej obudowie napędzane zwrotnicą aktywną AZA (3-way), jeszcze bez ROE w zasilaniu, ale jak tylko je odnajdę trafią na swoje miejsce:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avs]

Witam.



Miał ktoś z Was może problem ze wzbudzaniem się Naima? W dwóch końcówkach zastosowałem 2SC2240BL. Pomyślałem... niech będzie na wypasie:) Specjalnie ściągałem je od chińczyków. W czasie uruchamiania nie było żadnych problemów, ale jak wszystko upchałem w obudowie, jeden kanał zaczął wariować. Na wyjściu ~30V. Pomierzyłem dokładnie układ. Wszystkie trany w gałęzi dodatniej były po prostu otwarte. Zmierzyłem napięcie na wejściu.. ~20 kilka V. Przed kondensatorem! Wymieniłem trany za GR. Na razie jest ok. Wie ktoś może w jaki sposób zweryfikować, czy rzeczywiście tranzystory w stopniu wejściowym były przyczyną wzbudzenia? W trakcie parowania wszystko było z nimi ok. beta około 620.

[freedi]

Dla miłośników Naima,z wielkim żalem odstąpię z zamówienia z tego tematu;



-komplet stereo pcb

- 4szt - MJL3281AG,

-2szt - MJE15030,

-2szt - MJE15031,

-2szt - BD139-16,

-2szt - ZTX753,

-2szt - ZTX653,

-2szt - BC550,

-18szt - ROE 10uF/63V,

-2szt - Wima 330pF.



cena 130 zł z wysyłką

[MARER]

Witam.



W dwóch końcówkach zastosowałem 2SC2240BL. Pomyślałem... niech będzie na wypasie:) Specjalnie ściągałem je od chińczyków.



Są w schuro.de



pozdrawiam

[Dr.M]

sgnd masz podlaczone?

[avs]

sgnd masz podlaczone?



Oczywiście. Wszystkie połączenia są wykonane prawidłowo. Układ zachowuje się poprawnie z tranzystorami GR. Pewnie z BL trafiłem na jakieś fake'i. Może kupię w schuro.de i zobaczę jak wtedy będzie.

[all477]

WITAM... czy ma ktoś jeszcze zapasowe płytki do klona NAIMA -chętnie odkupię  2szt.    .............    Wiadomość na pw

[all477]

Płytki juz nie aktualne---zdobyłem dzięki koledze BZYKU

[avs]

Pozwólcie, że się pochwalę. Prawie ukończony Naim dual mono ze wszystkimi udoskonaleniami + zabezpieczenia by pkrecz. Zostało nieco przyciemnić przednie diody, bo w pokoju widać tylko te dwa światełka.

Gra... świetnie:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

a jak wyrzucisz ten filtr sieciowy to zagra lepiej, takie filtry jak już coś to do mało prądowych rzeczy typy cd, pre itp.

[mae]

Czy ktoś stosował w tym układzie tranzystory MJ15003? Jakie zmiany to wniosło do brzmienia ?

Ciekaw jestem czy warto eksperymentować.

[avs]

a jak wyrzucisz ten filtr sieciowy to zagra lepiej, takie filtry jak już coś to do mało prądowych rzeczy typy cd, pre itp.



Dzięki Andrzeju za podpowiedź. Możesz jeszcze napisać dlaczego bez filtra zagra lepiej?

[ja_brzoza]

Hej.



A pomógłby mi ktoś przeanalizować jak idzie sygnał w tym układzie. Chcę "wyłapać" wszystkie rezystory, które stoją bezpośrednio w sygnale. To co stoi zaraz na wejściu to jasna sprawa, ale nie mam tyle wiedzy, żeby dobrze przeanalizować co się dalej dzieje. Załączam, załączany wcześniej schemat.



Pozdr

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Listopada 2012 przez ja_brzoza

[Bzyku]

Generalnie jak najlepszej jakości powinny być rezystory R2, R3, R4, R5, R11, R23. Dobrze byłoby też wsadzić jako C5 coś lepszego od elektrolita (np. tantala albo foliowca nawet trochę mniejszego np. 68uF lub 47uF).

[adigrzelczak]

Panowie moglibyscie mi napisac jakie napiecia macie za opornikami R14 i R17 od strony ukladu wejsciowego? Chce zrobic zasilacz stabilizowany dla ukladu wejsciowego a drivery i trany wyjsciowe zasilic z +-50V.

[sheykk]

czy ktoś z budowniczych jest może z trójmiasta i miałby ochotę porównać z orginałem nap 250 ?

zapraszam na pw.

sheykk

[andrejos1]

Dzięki Andrzeju za podpowiedź. Możesz jeszcze napisać dlaczego bez filtra zagra lepiej?



Takie ustrojstwa w końcówkach mocy tłumią dynamikę.

[Azus]

Wszyscy cieszący się klonem końcówki Naima, mają doświadczenia z pasowaniem pre?....

[andrejos1]

bardzo dobrze gra z pre JC-2

[Tomek 1685]

A ja uparłem się na lampę i pędzę klona WK-WA na ecc88 lub Aikido na ecc82. I nic więcej mi nie trzeba.

[Azus]

bardzo dobrze gra z pre JC-2

Andrzej, a co to jest?...Parasound?

Edytowane 21 Listopada 2012 przez Azus

[andrejos1]

tak

[Azus]

Jak, wiadomo końcówka jest ciemniejszej barwy, czy uzupełniają się dobrze?

[andrejos1]

ja bym nie mówił że ciemniejszej barwy ale napewno bardzo muzykalna jak jest dobrze zrobiona. a ten pre bardzo dobrze z nią gra

[sylwekzz]

Również gram na JC-2 z moim klonem, świetnie poprawia dynamike,przestrzeń, daje cieplejszą i bardziej wyrazistą barwe.
