GAINCLONE

[mtx]

Te 17v to od biedy by (zagrało) uszło ale te 80w to raczej nie wyda.

[arturp]

2*17v po wyprostowaniu i stratach na mostku itd da około +/- 22V . To oznacza ,że przy obciążeniu 8 omów otrzymasz moc około 30W a przy 4 omach około 52W.

Nie wiem jakie masz głośniki ale zwykle nominalne 8 omowe mają w rzeczywistości około 6,5 omów czyli około 36Watów na kanał . Dwa kanały to 72W. W tej sytuacji trafo powinno mieć około 150W . Ale to jest moc potrzebna przy pełnym wysterowaniu a zwykle słuchasz ciszej . Będzie grało ale nie podkręcaj Volume :-)

[januss73]

zwykle nominalne 8 omowe mają w rzeczywistości około 6,5 omów

Chyba piszesz o rezystancji cewki a nie impedancji?

[arturp]

Chyba piszesz o rezystancji cewki a nie impedancji?



Obydwa te parametry . Przykład :

przetwornik :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i jego aplikacja :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oczywiście chodzi o pasmo między około 100Hz i częstotliwością podziału .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kozik20l]

Ok, na mocy mi tak nie zalezy jak na jakosci :-)

[Piotrek608]

Wstawiałem LM3875tf do radia Tosca Diory tam jest 100W trafko podają 90W ale jest nieco przewymiarowane...i nawet, nawet łupało:) O dziwo poza mostkiem nic się tam szczególnie nie grzało.

[cezar504]

Witam mam takie pytanko czy moge do koncowki mocy na lm4780 stereo zastosowac trafo o mocy 80va 2x17v? Mam problem ze zmieszczeniem wiekszego trafa do obudowy jaka by byla orientacyjna moc przy takiej mocy trafa?

Z takiego trafka to max 2x20W w klasie AB.

[KrzysiekA]

Z takiego trafka to max 2x20W w klasie AB.

Zapominacie panowie że w impulsie wzmacniacz ciągnie sobie prąd z pojemności a więc to nie tak do końca jest jak piszesz. Jak się da duże pojemności to wcale nie musi być tak słabo.

[cezar504]

może i masz rację,tylko że przeważnie wszyscy dają po 1000uF w zasilacz.stare polskie wzmacniacze miały dobrze dobrane transformatory do mocy wzmacniacza.

[artw]

Zapominacie panowie że w impulsie wzmacniacz ciągnie sobie prąd z pojemności a więc to nie tak do końca jest jak piszesz. Jak się da duże pojemności to wcale nie musi być tak słabo.

wtedy to nie jest gainclone("klon" gaincard bazujący na jego idei)a wariacja na temat gainclona z przypadkowymi rezultatami

[KrzysiekA]

wtedy to nie jest gainclone("klon" gaincard bazujący na jego idei)a wariacja na temat gainclona z przypadkowymi rezultatami

No też prawda.

[tajmachal]

Panowie jestem w trakcie budowy GC stereo na dwóch LM3875TF i mam pytanie odnośnie zasilania GC. Posiadam JEDNO trafo 300W 2x22VAC, oraz dwie płytki wraz z dwoma podwójnymi mostkami na MURach. Pytanie brzmi- czy powinienem napięcia wtórne z transformatora podać jednocześnie na oba mostki, czy lepiej zastosować jeden mostek (drugiego po prostu się pozbyć), i z niego rozdzielić wyprostowane już napięcie na obie końcowki mocy?



[mtx]

Jeżeli masz dwa transformatory czyli dual mono to są dwa uklady prostownicze po jednym na stronę .

Jeżeli masz jedno trafo to prostownik może być wspólny na dwie końcówki , jeden prostownik to wygoda do zastosowania dodatkowej stabilizacji .



Takie jest moje zdanie a jak wiadomo zdania są podzielone .

[djrobus1]

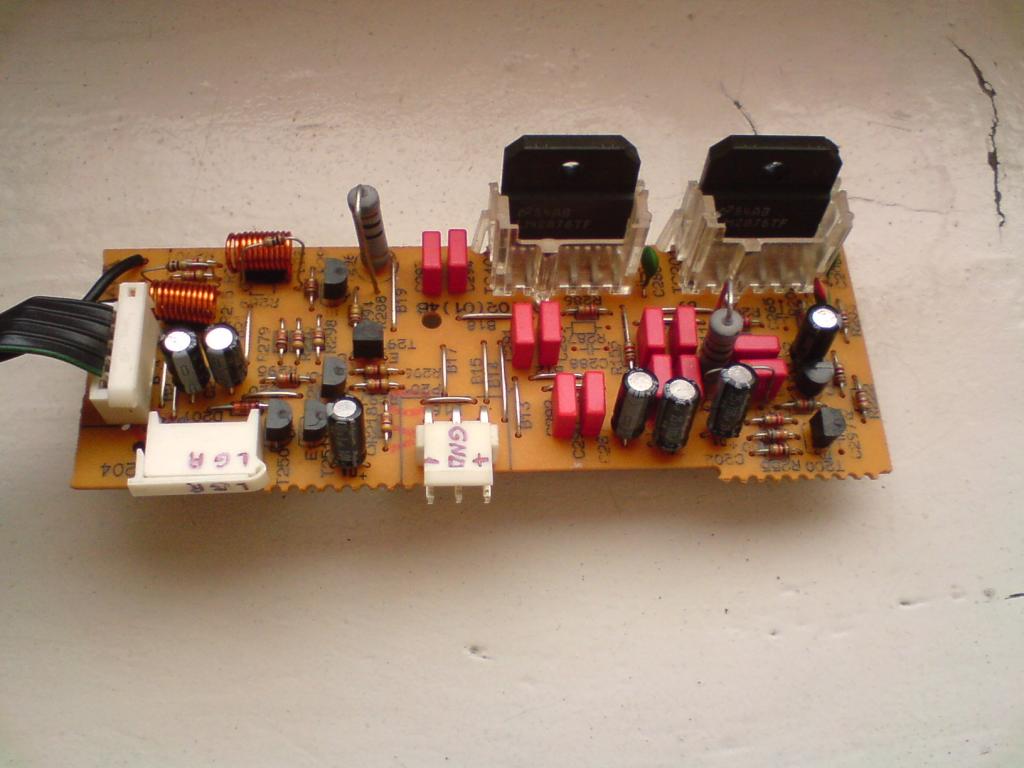

Mam do was koledzy pytanie: gdzie na poniższej płytce jest wejście sygnału (na którą nogę LM-a ma być podane)?

Mam płytke od ampli kina do głośników satelitarnych na LM2876TF. Wiem gdzie jest wyjście na głośniki, jak zasilanie ale nie wiem gdzie sygnał.

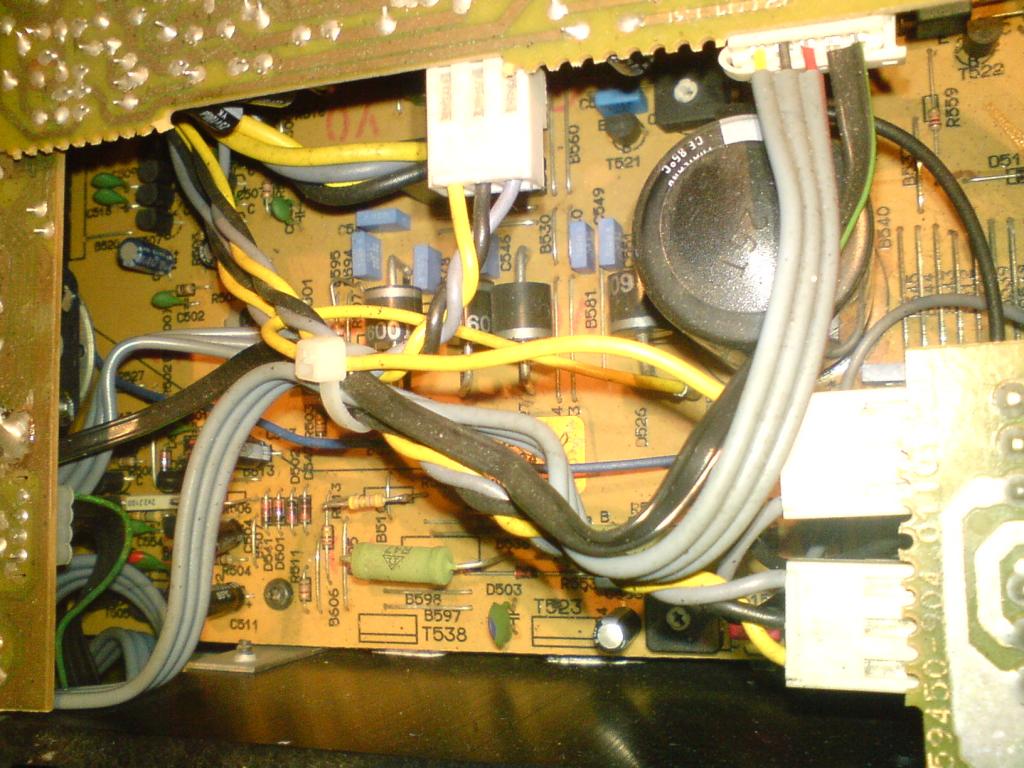

Mam jedną fotkę sprzed demontażu (ostatnia) gdzie widać dwa przewody wchodzące (trójżyłowy- czerony, żółty, czarny; dwyżyłowy). I tu moja prośba o pomoc, które to wejściowe sygnału.

Chcę to uruchomići porównać do mojego gc- spr jak się mają firmowe (grundig) konstrukcje do tych forumowych.

Z góry dzięki za podpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Noga 10 Vin+.

Noga 9 Vin-.

Upewnij się po schemacie albo po ścieżkach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[djrobus1]

Schematu płytki nie znalazłem a po ścieżkach nie dojdę. Jeżeli od ścieżki (noga 10) odchodzi w kilku miejscach kilka el. (rezy, kondy) to nie dojdę. Nie jestem elektronikiem. Stawiałbym na ten przewód trzy żyłowy (czarny wspólny "-", żółty/czerwony "+" dla R/L).

Ten układ lm-a znam.

[Jester71]

Co jest? Nie możemy dobić do 400?

Podobno autor pierwszego wpisu na str.400 może liczyć na atrakcyjne nagrody od prezesa AS :-)

[artw]

Podobno autor pierwszego wpisu na str.400 może liczyć na atrakcyjne nagrody od prezesa AS :-)



wirtualny uścisk dłoni?:)

[Jester71]

:-) no co najmniej, chociaż nic jeszcze o tym nie wie. Ale na pewno bardzo by chciał :-)

[popej]

Dwa kanały to 72W. W tej sytuacji trafo powinno mieć około 150W . Ale to jest moc potrzebna przy pełnym wysterowaniu a zwykle słuchasz ciszej . Będzie grało ale nie podkręcaj Volume :-)

Te 150W to trzeba do pomiarów mocy sygnałem sinusidalnym. Przy sygnale muzycznym i pełnym wysterowaniu wystarczy dużo mniej mocy średniej zasilacza. Tylko trzeba pilnować, żeby nie było przesterowań. Co mniej więcej sprowadza się do zacytowanej powyżej rady.

[robertar]

Witam,

powoli składam swój system, w którym planuję zastosować dwa gainclony

na lm3875 w biampingu.

Mam w związku z tym pytanie - jakie pojemności kondensatorów zastosować w gainclonie napędzającym sekcję nisko tonową oraz wysokotonową. Zakładam, że częstotliwość podziału pomiędzy obiema sekcjami wyniesie 4Khz.

Pozdrawiam

[Piotr_1]

Witam,

powoli składam swój system, w którym planuję zastosować dwa gainclony

na lm3875 w biampingu.

Mam w związku z tym pytanie - jakie pojemności kondensatorów zastosować w gainclonie napędzającym sekcję nisko tonową oraz wysokotonową. Zakładam, że częstotliwość podziału pomiędzy obiema sekcjami wyniesie 4Khz.

Pozdrawiam

W zasilaniu?

Dla HF 470uF albo nawet 220uF

Dla LF 10000-47000uF w zależności od dostępnego miejsca i budżetu

[robertar]

W zasilaniu?

Dla HF 470uF albo nawet 220uF

Dla LF 10000-47000uF w zależności od dostępnego miejsca i budżetu



Tak, w zasilaniu. Co do HF, to też myślałem o takich pojemnościach. Zastanawiam się jednak, czy w LF tak duże pojemności nie będą muliły basów.

Dzięki za odpowiedź.

[Piotr_1]

Nie będzie muliło, jak słabe trafo to i większa pojemność.

[robertar]

Nie będzie muliło, jak słabe trafo to i większa pojemność.



Ok, dzięki



Trafa to kolejny mój problem.

Na razie do sekcji niskotonowej mam transformator 2x15V, 150w. Wiem, że za słaba moc i za niskie napięcie ale na razie nic innego nie mam. Konsekwentnie, do sekcji wysokotonowej daję transformator o napięciu 2x15v i mocy 30w .

Zastanawiam się, jak dużo mocy z tych 30w pójdzie na obsługę prądu spoczynkowego itp. gainclona pracującego w sekcji wysokotonowej.

Z artykułu pod tym linkiem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wynika, że przy częstotliwości podziału 4 kHz stosunek mocy sekcji wysokotonowej do niskotonowej wynosił będzie ok 12% do 88%. Tak więc dla transformatora 150w w sekcji basowej powinno być ok. 20w w sekcji wysokotonowej. U mnie w sekcji wysokotonowej będzie łącznie 30w, więc jest zapas. Zastanawiam się, jak dużo mocy z tych 30w pójdzie na obsługę prądu spoczynkowego itp. gainclona pracującego w sekcji wysokotonowej. Proszę o uwagi w tej kwestii.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Przy tak niskim napięciu transformatora uzyskasz bardzo małą moc, może nawet nie połowę potencjału kostki, a na 8 ohmach to jeszcze mniej, tragedia. Moc trafa jest wystarczająca do takich napięć.



Przy tak niskim napięciu zasilania moc strat będzie wynosiła zawsze około 10W, nie ważne czy będziesz produkował 2W czy 20W. Poniżej 2W oczywiście straty bezwzględne będą niższe. To dla 8 omów

Dla 4 omów 10-20W strat.

Wynika to z charakterystyki na 12str datasheetu (power dissipation vs output power)

Edytowane 22 Września 2015 przez Piotr_1

[robertar]

Przy tak niskim napięciu transformatora uzyskasz bardzo małą moc, może nawet nie połowę potencjału kostki. Moc trafa jest wystarczająca do takich napięć.



Przy tak niskim napięciu zasilania moc strat będzie wynosiła zawsze około 10W, nie ważne czy będziesz produkował 2W czy 20W. Poniżej 2W oczywiście straty będą niższe

Wynika to z charakterystyki na 12str datasheetu (power dissipation vs output power)



Moc nie jest duża, ale gra to całkiem dobrze i przeznaczone będzie raczej do cichego słuchania.

Z tego co piszesz, to na dwóch kostkach straty będą ok. 20w, więc widzę, że do sekcji wysokotonowej potrzebny będzie nieco mocniejszy transformator.

Bardzo dziękuję za informacje.

[Piotr_1]

Jeżeli głośnik wysokotonowy będzie miał 95dB to nie ma problemu, ja jednak bym wolał mocniejsze trafo i pojemność mniejszą, nawet 100uF.



Jednak nie projektuje się tak, jak masz głośnik 8ohm to tym bardziej powinieneś mieć trafo 25V, bo ani nie wykorzystasz potencjału kostki, ani głośnika.

[robertar]

Jeżeli głośnik wysokotonowy będzie miał 95dB to nie ma problemu, ja jednak bym wolał mocniejsze trafo i pojemność mniejszą, nawet 100uF.

Pokombinuję z tym trafem i pojemnościami. Na razie jestem w trakcie budowy pasywnego przedwzmacniacza z poczwórną drabinką rezystorową. Jak tylko ją skończę wezmę się za dobieranie pojemności kondensatorów i mocy traf. Jeszcze raz dziękuję za wskazówki.

[antos]

Powitać klonowiczów:) nie raz przekonałem się że GC najlepiej gra z dobrym preampem który dociąża dzwięk.

Ostatnio zakupiłem wzmacniacz czy też urządzenie wielofunkcyjne Peachtree nova 65SE składające się z końcówki mocy, preampu z lampką 6N1P wraz z wyjsciem sygnału na zewnętrzną końcówkę mocy i świetnego przetwornika C/A ESS Sabre....zakup za rozsądną cenę gdyż w promocji koszt to 2600 a wczesniej ok 4000 pln. Nie wiem czy jest jeszcze dostepny gdyż zakupiłem chyba ostanią sztukę w wawie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Końcówka mocy w/w urządzenia mocno mnie rozczarowała to fakt, po prostu zbyt ciepło płasko bez emocji niby fajnie ale...... natomiast połączenie obydwu urządzeń razem to jest juz inna liga i bajka. Obydwa urządzenia idealnie się ze sobą zgrywają. Dzwięk dostaje powietrza jest bardzo rozdzielczy a przy tym nie naratczywy poprawie ulegają wszystkie aspekty brzmienia, jest wypełnienie średnicy bas świetnie kontrolowany i detaliczna góra. każde urządzenie samo ma pewne braki dopiero połączenie daje opad szczeny:)

Przy cichyba słuchaniu te same emocje i detale.



Podobny efekt uzyskałem kiedys na podłączonym preampie z lampką chyba na 2A3 Pana Maćka.

Biorąc pod uwagę ceny nowych przedwzmacniaczy to wydaje się że urzadzenie jest na pewno warte swojej ceny tym bardziej ze ma swietny przetworniczek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
