    Ja już polutowałem jedną stronę, druga musi poczekać :-)



    Życzę wszystkim Wesołych Swiąt.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zephyr Entuzjasta

    zephyr

    Opublikowano
    Opublikowano

    Czy na tej płytce da się zrobić wersję stereo unbalanced z dwoma PCM1704 czy trzeba obsadzić czterema przetwornikami?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    Można zrobić wersję stereo unbalanced z dwoma PCM1704.



    Ma może ktoś zbędną płytkę analogówki ze zbiorowego zamówienia z zamierzchłych czasów, chętnie odkupię.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    janicniewiem Poszukiwacz

    janicniewiem

    Opublikowano
    Opublikowano

    Jest i u mnie. Dziękuję.



    Od razu kilka pytań, które mi się nasunęły:



    1. Jaki transformator do nowej wersji? 5x8 V? Jaka moc? Czy lepiej dwa osobne? W toroidach?



    Z listy elementów:



    2. DIODE D8 403A - jakiś konkretny typ?



    3. SPDIF1 J7 JUMP2_2 - stosujecie jakieś konkretne gniazda w to miejsce, czy lutujecie do płytki przewody?



    4. ~8V J4 LZ2 - jw. jakieś gniazdo pasujące?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    1. jak ci wygodnie,

    2. 403A to nieco szerszy 1206 - ale footprint jest pod diody MBRS140 - dostępne w TME,

    3. jak ci wygodnie

    4. LZ2 - czyli listwa zaciskowa o dwóch pinach - dostępna w TME - raster 3.5 albo 5mm nie pamiętam, zmierz,

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

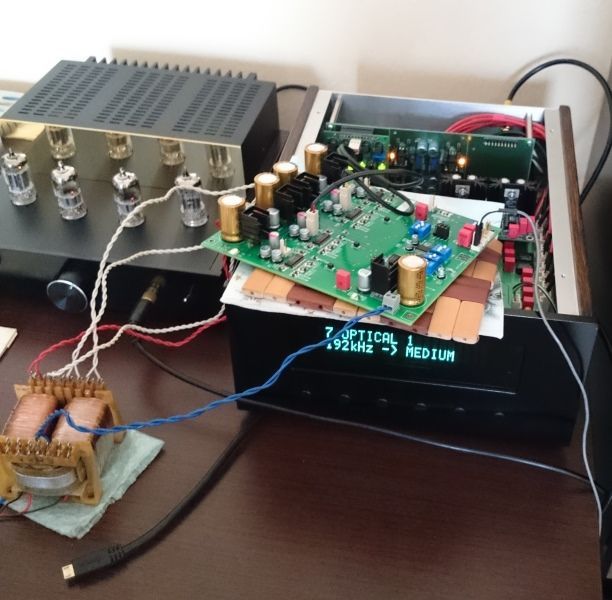

    Właśnie skończyłem montaż, podłączyłem zasilanie i działa :-)



    Na razie prowizorycznie podłączony pod ivDiscrette z X_a w celu sprawdzenia czy gra.



    Gra i to jak :-).



    Pora myśleć nad analogiem zbalansowanym.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Pora myśleć nad analogiem zbalansowanym.

    :-)



    tak na marginesie

    w Xie Medium oznacza 88.2/96

    dlatego jak otrzymujesz sygnał 192 i konwertujesz na medium to zmniejszasz o połowę rozdzielczość,

    (jeżeli grasz na 1704) to ustaw na High ale w filtrze przesyłanie ustaw na x4 ( a nie na x8)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    :-)



    tak na marginesie

    w Xie Medium oznacza 88.2/96

    dlatego jak otrzymujesz sygnał 192 i konwertujesz na medium to zmniejszasz o połowę rozdzielczość,

    (jeżeli grasz na 1704) to ustaw na High ale w filtrze przesyłanie ustaw na x4 ( a nie na x8)



    Kiedyś zalecałeś aby pod PCM1704 ustawić na Medium a na filtrze x8.

    Posłucham zatem X_a później na ustawieniach High i x4.



    A jakie ustawienia zalecasz do dac_a 4 x PCM1704.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Kiedyś zalecałeś aby pod PCM1704 ustawić na Medium a na filtrze x8.

    Posłucham zatem X_a później na ustawieniach High i x4.

    ale dla plików mniejszych lub równych 88.2/96,

    natomiast dla czystych 192 pozostań na 192 aż do filtra



    a włąsciwie zrób odsłuchy dla różnych częstotliowści i daj znać jak wolisz,

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    ale dla plików mniejszych lub równych 88.2/96,

    natomiast dla czystych 192 pozostań na 192 aż do filtra



    a włąsciwie zrób odsłuchy dla różnych częstotliowści i daj znać jak wolisz,



    Przed snem Black Sabbath 192kHz zdecydowanie lepiej na x4, trzeba się jeszcze trochę pobawić z ustawieniami.

    Piszę teraz o nowym dac_u.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano (edytowane)

    zamów w TME, teraz stan 0, ale dostawa planowana za tydzień



    UWAGA

    Niektórzy maja kłopot z poprawnym przylutowaniem kwarcu 12MHz o wymiarach 3x5mm.



    Koniecznie przed lutowaniem, należy pocynować pady kwarc'a od spodu !

    Potem grotem lutownicy zsunąć nadmiar, tak aby pozostały cztery równe poduszki na padach po jednej poduszce na jednym padzie.

    Po przyłożeniu kwarcu na miejsce należy rozgrzać fotprinta dotykając narożnika jego obudowy.

    Po ok 0.5s cyna ładnie się rozleje. I teraz należy zabrać grot, trzymając jeszcze kwarc.

    Zapewne się przesunie, wówczas kwarc należy chwycić pensetą, podgrzać owego pierwszego pada jeszcze raz i ustawić kwarc równo na footprincie.Następnie polutować kolejne trzy pady.

    Bez pocynowania bardzo często następuje brak kontaktu z kórymś z padów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Waldi_06
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    maxrider Współtwórca

    maxrider

    Opublikowano
    Opublikowano (edytowane)

    LT1964-5 już dotarły do TME.

    Natomiast ja poszukuję dalej DF1706 i wyżej wymienionego kwarcu 12MHz jakby ktoś miał to PRIV.

    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez maxrider
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rick Entuzjasta

    Rick

    Opublikowano
    Opublikowano

    Jeszcze moja uwaga odnośnie generatora kwarcowego: dac gra wyraźnie lepiej po przełączeniu na zewnętrzny, lepszy generator.

    DAC jest zdecydowanie lepiej od pierwszej wersji.

    Waldek zrobił poprawki które dużo wniosły.

    Myślę też że dużo wnoszą polimery i uważam że bezwzględnie powinny być zastosowane.

    Generalnie stosujcie jak najlepsze podzespoły.



    maxrider, DF1706 i dobry kwarc oraz bardzo dobry generator kupisz w mouserze
